INDUcoder ESO77手摇脉冲编码器结构设计

　　这款手摇脉冲编码器是数控设备操作端的核心人机交互部件，日常在立式加工中心、数控车床、慢走丝设备、半自动贴片机、精密点胶机的操作面板上都能见到它的身影，一线操作人员通过转动它来实现轴的微量进给、对刀微调、程序段步进执行，相比按键式的点动控制，它能提供更线性的进给手感，操作人员可以通过转动的幅度与速度直观控制轴的移动距离，大幅降低精密对刀过程中的撞刀风险。

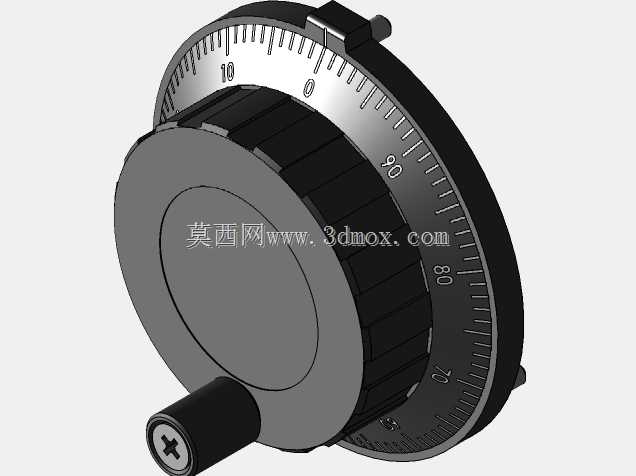

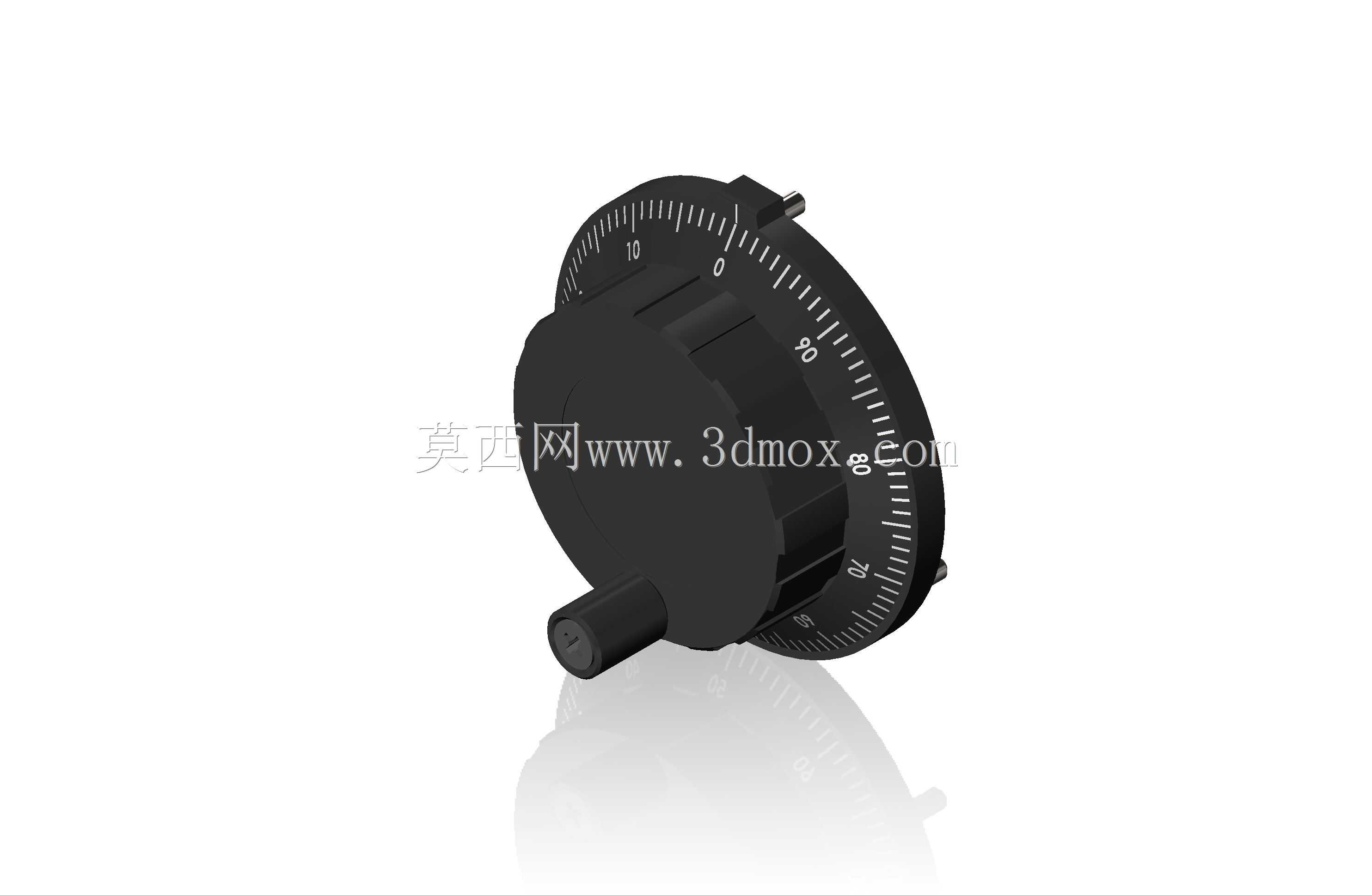

　　从结构设计来看，整体采用圆盘式主体布局，主体外壳采用阻燃ABS材质注塑成型，表面做细磨砂处理，避免车间油污附着后打滑；外圈的刻度环采用激光雕刻工艺，0到100的刻度均匀分布在整圈圆周上，每格刻度对应1个脉冲输出，整圈转动可输出100个脉冲，刻度旁的数字标识做了凹陷填漆处理，长期操作摩擦也不会出现标识脱落的问题。手轮的握持拨柄做了圆弧过渡处理，边缘没有锐边，操作人员长时间转动操作也不会磨手，拨柄与主体的连接轴采用不锈钢材质，配合POM衬套，转动阻尼均匀，没有空程间隙，转动时的阻尼感经过调校，既不会过松导致误碰偏移，也不会过紧增加操作疲劳。

　　安装边界上，主体背部的安装定位凸台直径为77mm，和型号里的ESO77参数对应，安装孔位采用对称分布的M3螺纹孔，孔位间距符合通用电子手轮的安装规范，可以直接替换市面上同规格的老旧手轮，不需要重新在操作面板上开孔。主体侧面伸出的轴端是信号输出端的安装位，配套的接线端子采用防呆设计，插反无法插入，避免现场接线时接错电源引脚烧坏内部电路。内部的码盘采用金属光栅结构，相比玻璃码盘抗震动性能更强，车间里设备运行产生的持续震动不会导致码盘碎裂，适配车间复杂的工况环境。

　　设计过程中重点考虑了车间的实际使用场景，主体的防护等级达到IP54，正面的刻度环与外壳接缝处做了密封圈设计，车间里的切削液飞溅、灰尘侵入都不会影响内部的光电元件工作；内部的电路板做了三防漆涂覆，潮湿环境下也不会出现电路短路的问题。转动结构里的阻尼件采用耐磨硅橡胶材质，长期使用后阻尼衰减量控制在10%以内，不需要定期调整阻尼压力，日常维护只需要定期清理表面的油污即可，没有复杂的保养要求。

　　从功能特性来说，这款编码器支持5V与24V两种电压输入，适配市面上绝大多数数控系统的IO接口，输出的脉冲信号为差分输出，抗干扰能力强，传输距离最长可以达到10米，即使操作面板和主控柜距离较远，也不会出现脉冲丢失的问题，避免出现进给量和操作转动量不匹配的问题。手轮的转动扭矩控制在0.1N·m到0.3N·m之间，不同操作人员转动时都能获得舒适的操作反馈，转动时没有卡顿或者跳格的问题，每转动一格都有清晰的档位感，操作人员不需要盯着刻度也能感知转动的格数，在视线需要集中在工件加工位置的时候，也能准确控制进给量。

　　在三维建模过程中，所有的配合公差都按照实际生产的装配要求设定，转动轴和衬套的配合采用H7/g6的间隙配合，既保证转动灵活，又不会出现径向晃动；外壳的合模缝位置做了0.1mm的错位避让，实际注塑生产的时候不会出现飞边难以清理的问题。刻度环的位置和内部码盘的零位做了对应标记，装配的时候可以快速对齐零位，不需要反复调整码盘位置，提升装配效率。背部的出线槽做了圆角处理，线材穿入的时候不会被锐边割破绝缘层，接线完成后可以通过配套的压线块固定线材，避免拉扯线材的时候把接线端子从电路板上扯落。
