生化危机主题带展示支架战术直刀建模

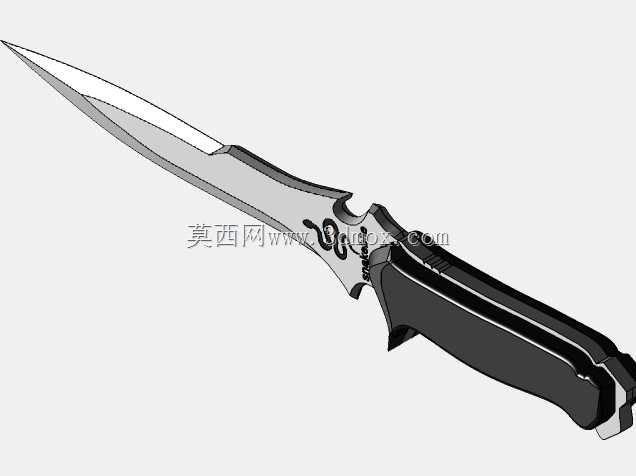

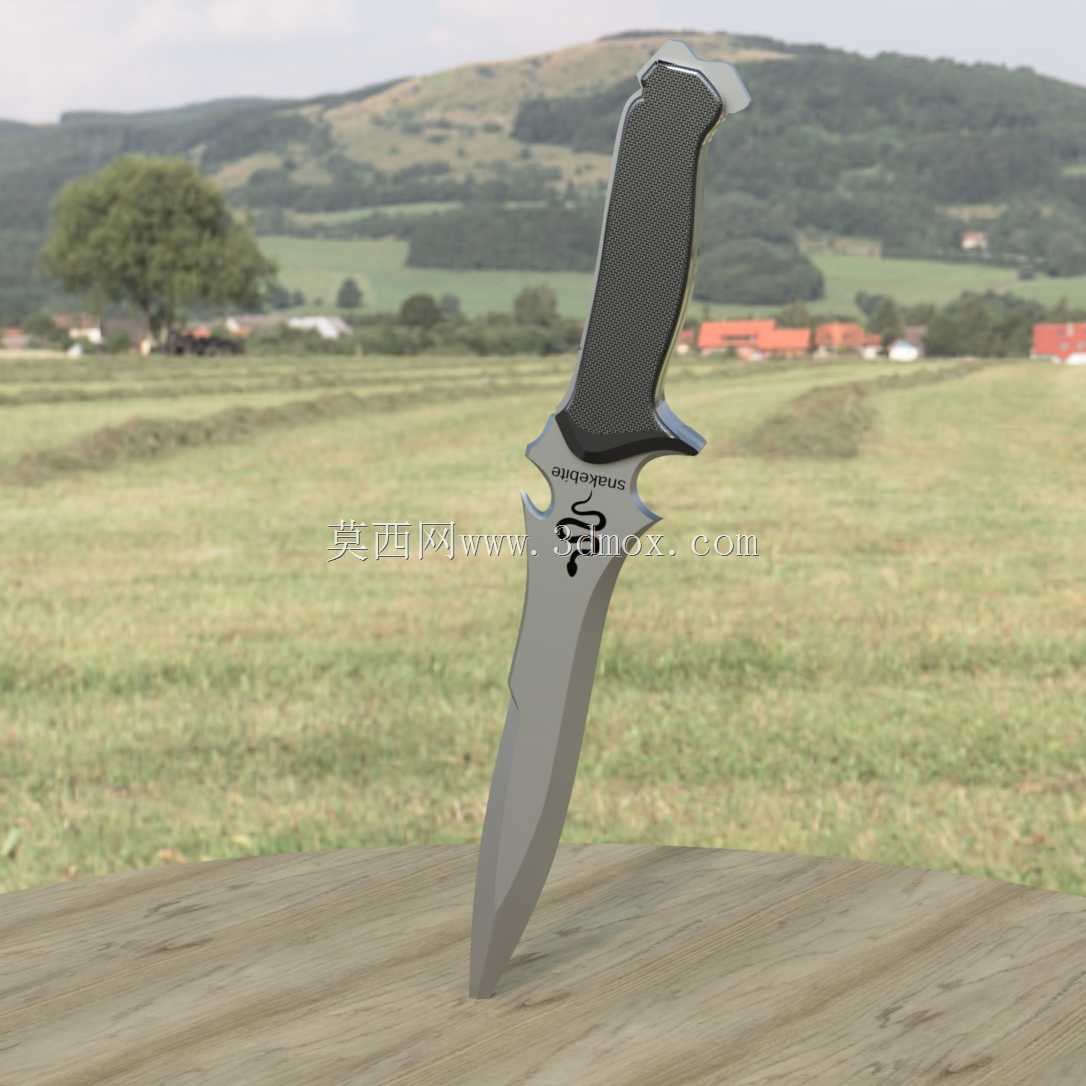

　　这套带支架的战术直刀三维结构，核心覆盖两大应用场景：一是游戏影视道具的实体化打样验证，可直接用于手办周边的开模前结构校核，确认刃部、手柄、标识区域的曲面衔接精度，避免后期CNC加工或者3D打印时出现壁厚不均、曲面断层的问题；二是作为五金刀具品类的概念设计验证载体，可快速调整刃线、手柄握持弧度、配重分布，为量产战术直刀的人体工学优化提供可编辑的三维基准。从功能特性来看，直刀本体采用一体式全龙骨结构设计，刃部做了几何刨削刃型处理，靠近护手位置的刃面预留了标识蚀刻的平整区域，不会破坏刃部的整体强度；手柄部分采用防滑纹理包覆结构，护手做了双侧突出的防脱设计，能避免握持时手部前滑触碰刃口，尾部做了挂绳孔位的结构预留，可适配不同规格的伞绳、

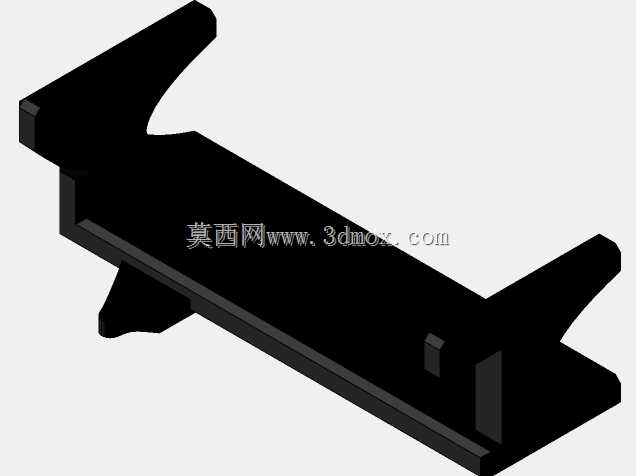

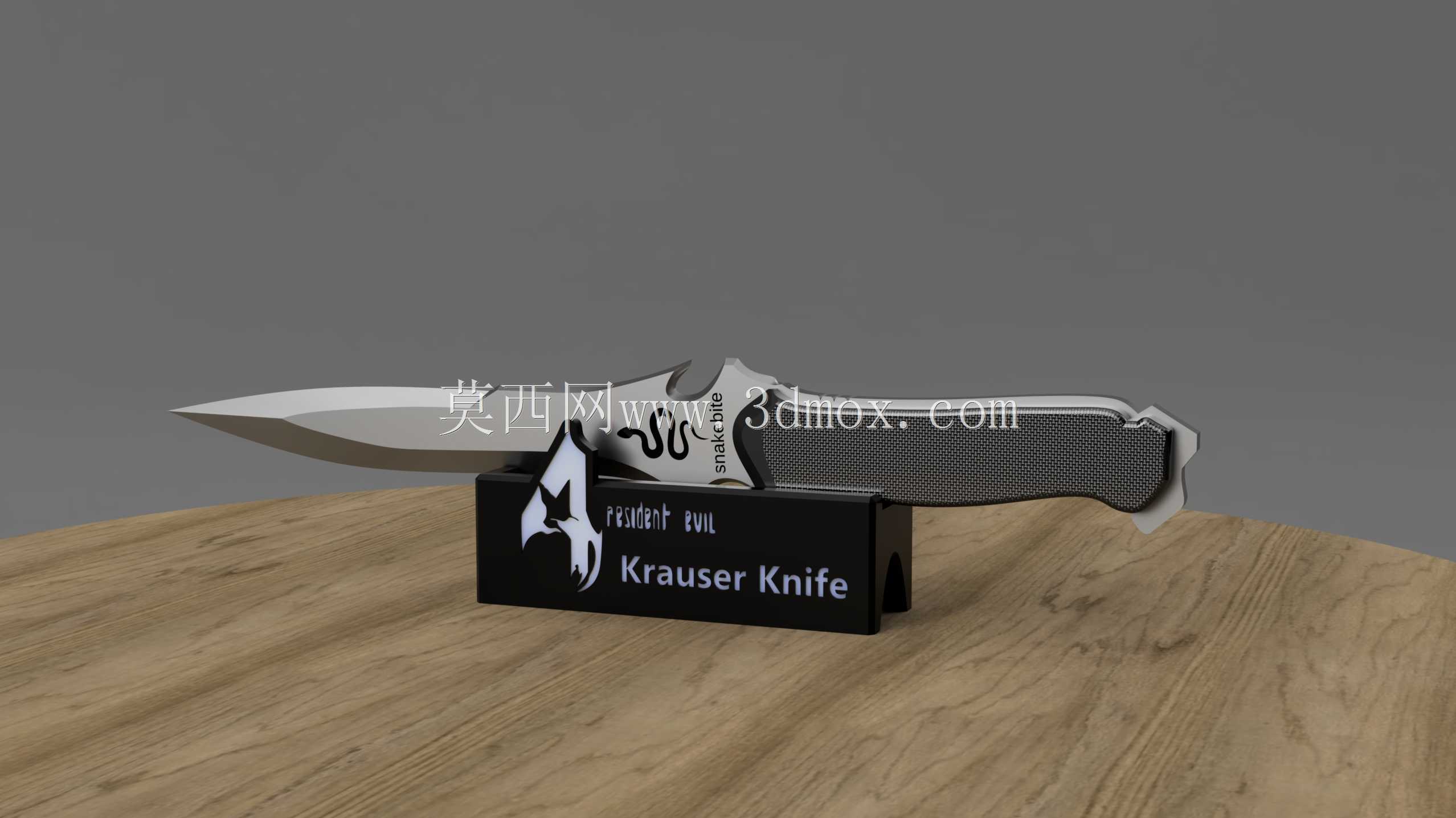

　　挂扣安装需求。配套的展示支架采用重心承托设计，接触直刀的位置做了仿形贴合处理，不需要额外的卡扣固定，仅靠重力和接触面的摩擦力就能让直刀保持直立展示状态，支架底部做了加宽的配重底座，放置在平面上时不会因为轻微触碰发生倾倒。设计过程中首先确定的是直刀的整体配重边界，整刀长度控制在常规战术直刀的通用尺寸区间，刃长占整体长度的六成左右，手柄长度适配成年男性手掌的握持围度，握持区域的截面做了椭圆化处理，贴合手掌自然握持的弧度，避免长时间握持产生硌手的问题。刃部的曲面建模采用多段曲率连续过渡，从刀尖的锐角区域逐步过渡到靠近护手的宽刃区域，刃口的厚度从刀尖的0.1mm逐步加厚到龙骨位置的4mm，保证刃部强度的同时兼顾切削性能。

　　手柄的防滑纹理采用等距阵列的菱形格纹，纹理深度控制在0.3mm，既保证防滑效果，又不会因为纹理过深积留污渍。展示支架的安装边界做了通用化处理，支架的承托槽宽度适配直刀龙骨的厚度，可兼容同厚度尺寸的其他直刀展示需求，底座的长宽尺寸控制在桌面摆放的合理区间，不会占用过多展示空间，底座底部预留了防滑胶垫的安装槽位，可粘贴3mm厚的橡胶胶垫，避免刮伤展示台面。建模过程中对所有的锐边都做了R0.2的倒角处理，除了刃口位置保留切削所需的锐角结构，其余接触手部、接触支架的位置都做了钝化处理，避免使用或者展示过程中划伤。标识区域的曲面做了下沉0.1mm的处理，后续不管是做激光蚀刻还是填色处理，都能保证标识边界清晰，不会因为曲面弧度问题出现标识变形。

　　直刀和支架的配合间隙控制在0.1mm，既保证直刀可以顺畅取放，又不会因为间隙过大出现摆放晃动的问题。从结构强度校核的角度，全龙骨结构的直刀在尾部挂绳孔位置做了局部加厚处理，避免大力拖拽时出现孔位开裂的问题，护手和龙骨的衔接位置做了圆弧过渡，减少应力集中点，提升整体结构的抗冲击性能。支架的承托臂采用等强度截面设计，靠近底座的位置截面厚度更大，向上逐步收窄，在保证支撑强度的同时兼顾视觉上的轻量化效果，不会因为支架过于厚重抢夺直刀本身的视觉焦点。
