CoreXY架构封闭式桌面级3D打印设备

　　这款采用CoreXY运动架构的封闭式3D打印设备，主要面向个人工作室、创客空间、小型研发部门的小尺寸零件快速打样场景，可覆盖手办模型制作、非标工装夹具打样、教学实验样件制备、小批量功能件验证等多类使用需求，相比传统悬臂结构、笛卡尔结构的桌面级打印设备，其运动布局将X、Y轴的传动动力组件集中布置在设备上部框架，运动端挤出头负载更轻，高速运动过程中的惯性抖动更小，能在更高打印速度下保持成型精度，适配PLA、ABS、PETG、TPU等多类常见FDM打印耗材，封闭式的机箱结构可有效阻隔打印过程中ABS等易翘曲耗材的成型区域与外界环境的空气对流，维持腔体内温度稳定，减少大尺寸ABS零件打印时的边角翘曲、层间开裂问题。

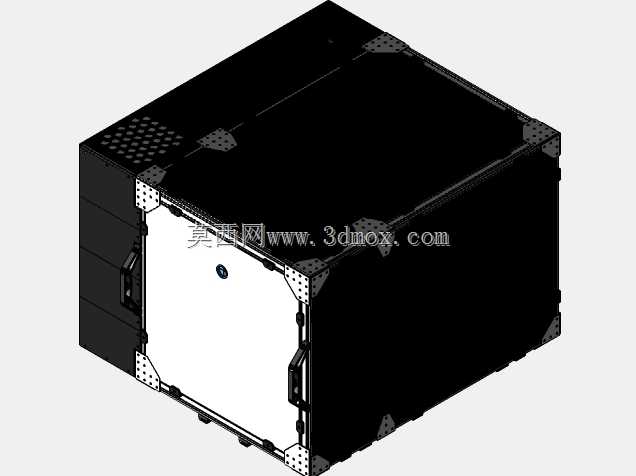

　　设备整体框架采用工业铝型材拼接搭建，型材槽位可灵活拓展各类附加组件，比如侧挂耗材架、腔体照明模组、自动供料系统、外置空气过滤装置等，框架连接位置采用角码与螺栓锁紧的装配方式，整体刚性足够支撑高速运动下的稳定性，同时拆装维护便捷，后期更换型材、调整框架尺寸的改造成本较低。机箱外侧覆盖钣金与亚克力拼接的封板，正面预留可开合的操作门，方便取放打印件、中途调整打印参数、清理打印平台，侧面封板预留散热通风孔位，可对应安装散热风扇为驱动板、电源模块提供主动散热，避免长时间连续工作时电气元件过热触发保护停机。运动传动部分采用同步带配合直线导轨的组合，X、Y轴的同步带采用交叉布置的CoreXY经典布局，两个驱动电机固定在框架后侧上部位置，通过同步带的差速运动带动挤出头完成X、Y方向的平面移动，这种布局下电机不随挤出头做往复运动，运动部分重量大幅降低，可有效减少高速打印时的振纹，提升成型表面质量；Z轴采用双丝杆配合双直线导轨的传动结构，打印平台沿Z轴做垂直升降运动，双丝杆的同步驱动可避免单丝杆结构长期使用后平台倾斜的问题，保证平台升降过程中的平面度，减少首层打印失败的概率。挤出端采用近程挤出结构，挤出齿轮与喷嘴的距离更短，耗材送料路径更短，回抽响应速度更快，可更好适配TPU这类柔性耗材的打印需求，减少送料打滑、堵头的概率，挤出头集成加热块、热敏电阻、散热风扇组件，可稳定维持喷嘴温度，支持最高260℃左右的常规耗材打印，

　　若更换耐高温加热组件可拓展打印PEEK等工程耗材的能力。打印平台采用表面贴覆柔性贴膜的铝基板结构，下方集成加热模块，可将平台加热至100℃以上，配合封闭式腔体的保温效果，保证首层耗材与平台的附着力，打印完成后待平台冷却，柔性贴膜可轻松弯折取下打印件，无需借助铲刀暴力拆卸，减少平台表面刮花、零件损坏的问题。设备前部左下角集成急停按钮与操作显示屏，可直接在设备端完成调平、参数设置、打印启停等操作，无需全程连接电脑，也可通过SD卡、USB接口导入打印模型文件脱机打印，适配各类切片软件生成的标准G代码文件。设备的安装边界需预留足够的操作与散热空间，后部需预留至少15cm的空间用于电源、驱动板的散热通风，正面需预留至少40cm的开门操作空间，

　　方便取放零件与日常维护，整体占地面积不足0.2平方米，可放置在常规工作台面使用，无需额外定制专用安装台架。设备的走线全部沿铝型材槽位内布置，外侧通过线槽封盖遮挡，既避免运动过程中走线与传动部件干涉磨损，也让设备整体外观更整洁，后期维护排查线路时可直接拆下线槽盖操作，无需大面积拆解封板。在实际使用场景中，这类封闭式CoreXY设备相比开放式打印机，可在非恒温的普通室内环境下稳定打印工程耗材，无需额外搭建保温 enclosure，对于需要经常打印ABS类功能件的用户来说，可省去后期自行改装封闭机箱的工作量，原厂集成的封闭结构在密封性、保温性上远优于后期自行粘贴亚克力板的改装方案，同时框架的铝型材标准化设计也方便用户根据自身需求改装更大的成型尺寸、加装自动调平传感器、断料检测模块、激光雕刻头等拓展组件，实现一机多用的功能。
