高精度单点平行梁式称重测力传感结构

　　这款平行梁式称重测力结构，是小量程静态重量检测场景里应用最广泛的核心传感元件，常见量程覆盖0.3-6公斤区间，适配桌面式电子秤、小型定量分装设备、实验室精密称重台、流水线小件检重工位这类对安装空间有严格限制、对测力精度要求较高的工况。从结构设计逻辑来看，整体采用一体式铝合金梁体加工成型，没有额外拼接焊缝或者装配接缝，从根源上避免了装配间隙带来的迟滞误差与长期使用后的蠕变偏移，梁体中间的镂空应变区是整个结构的核心受力段，当加载端承受垂直向下的载荷时，镂空段的上下表面会产生均匀的弹性形变，粘贴在该区域的应变片可以将微米级的形变转化为线性的电信号输出，配合后端的信号调理电路就能实现重量值的精准采集。

　　安装边界方面，梁体的固定端设置了两个同轴的定位安装孔，用于将传感器刚性固定在设备的基座安装面上，固定端的安装面做了精铣加工，平面度控制在0.02mm以内，避免安装面不平整导致梁体产生预紧应力，影响零点输出的稳定性。加载端的端面预留了线缆出线槽，屏蔽线缆从梁体端部侧面引出，既不会占用加载端上方的秤盘安装空间，也能避免设备运行过程中线缆被拉扯、剐蹭导致的信号干扰或者线缆断裂问题，加载端的上表面同样做了精加工处理，用于固定秤盘或者载物台，安装时需要保证加载力的方向垂直于梁体的上表面，偏载角度不能超过3度，否则会引入额外的侧向力误差，长期偏载甚至会导致梁体的应变区产生不可逆的塑性变形，造成传感器永久失效。

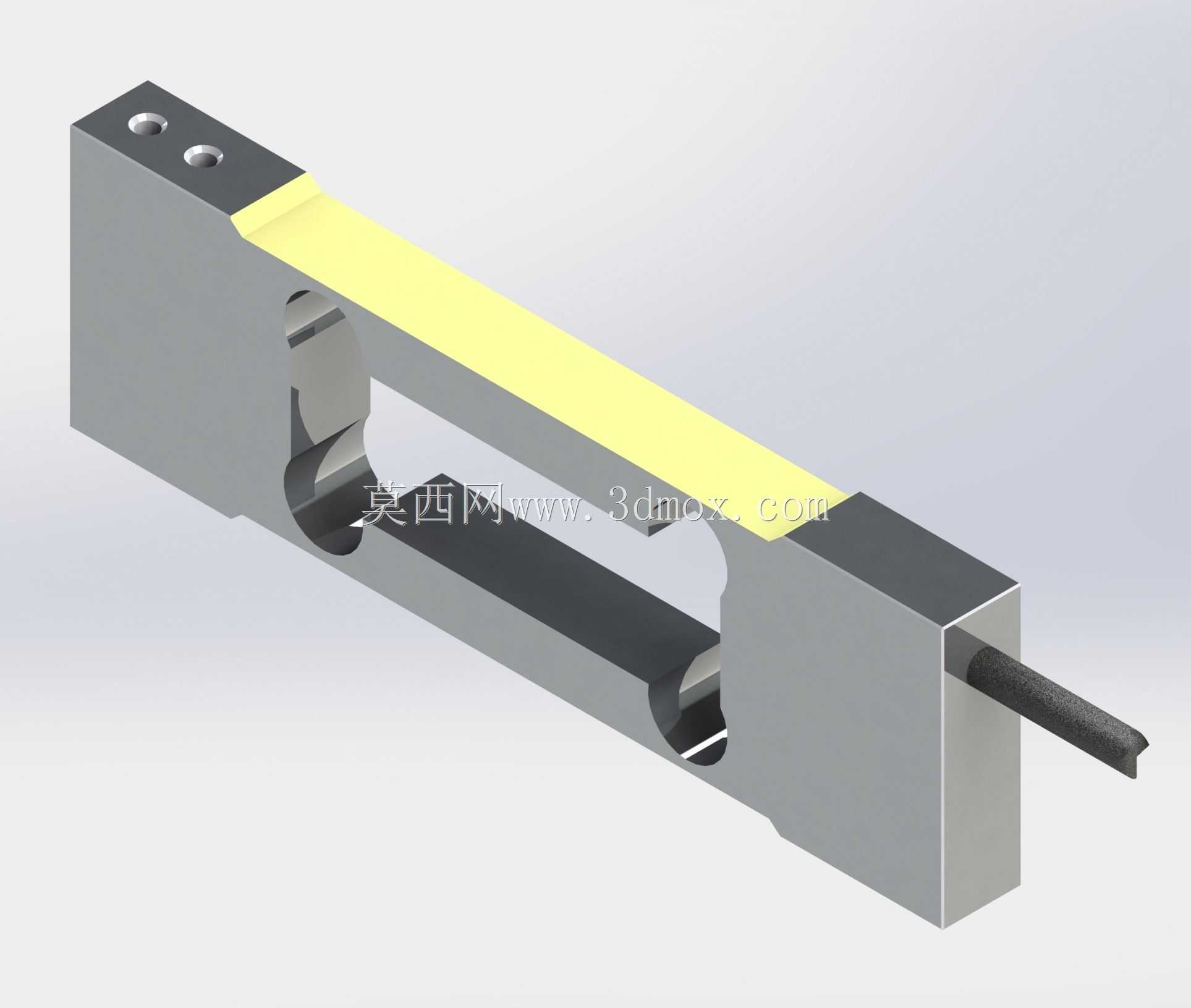

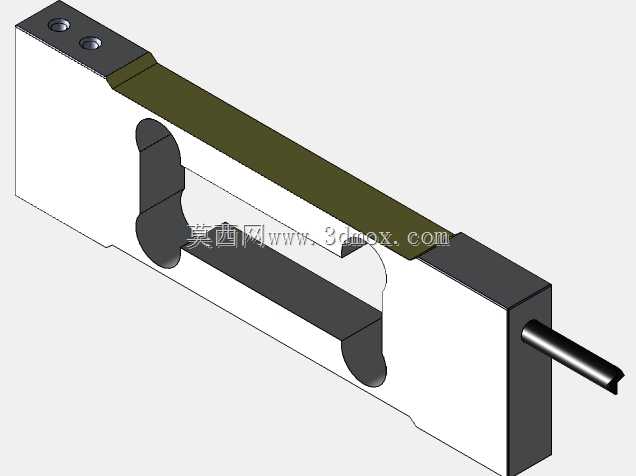

　　从实际选型适配的角度来说，这类平行梁结构的优势在于整体高度低，安装时不需要预留太大的垂直空间，整体外形为长条形矩形结构，横向安装尺寸紧凑，不需要额外的辅助安装支架就能直接固定在设备框架上，对于小型台式设备、嵌入式称重模块的集成非常友好。梁体表面的黄色防护层是应变区的密封防护涂层，既可以隔绝车间环境里的粉尘、潮气对应变片的腐蚀，也能避免装配或者维护过程中硬物剐蹭到应变片粘贴区域，造成应变片破损或者脱落。在实际设备调试过程中，这类传感器的安装需要注意几个细节：首先固定端的安装螺丝不能拧得过紧，锁紧扭矩要控制在材料允许的范围内，避免螺丝锁紧力过大导致梁体固定端产生形变，造成零点漂移；其次加载端和秤盘之间要采用柔性连接或者点接触的传力结构，避免秤盘的侧向力、扭力直接传递到梁体上，影响测量精度；另外线缆走线时要预留足够的弯曲半径，不要将线缆绷直固定，避免线缆的拉扯力传递到梁体端部，造成输出信号不稳定。

　　在应用场景适配性上，这类小量程平行梁称重结构除了常规的商用电子秤场景，在工业自动化领域的小件重量分选、精密零件的缺件检测、小型灌装设备的定量出料控制、实验室分析仪器的样品称重环节都有大量应用，因为其本身的形变量极小，满量程状态下梁体端部的位移量不到0.1mm，动态响应速度快，既可以满足静态称重的高精度要求，也能适配流水线低速动态检重的使用需求。结构设计上特意将应变区设置在梁体的中间段，两端的刚性段分别承担固定和加载的功能，这种受力结构可以保证在额定量程范围内，应变区的形变和加载力保持极好的线性关系，同时具备较好的抗偏载能力，只要载荷作用在加载端的有效区域内，测量误差就能控制在允许的范围内。梁体的材质选用高强度铝合金，经过时效处理消除内应力之后再进行精密加工，长期使用过程中残余应力释放极小，零点稳定性好，不需要频繁校准就能保持稳定的测量精度，相比钢制的传感结构，铝合金材质的重量更轻，加工难度更低，应变灵敏度更高，非常适合小量程的测力场景。
