带数显模块的温湿度检测传感装置

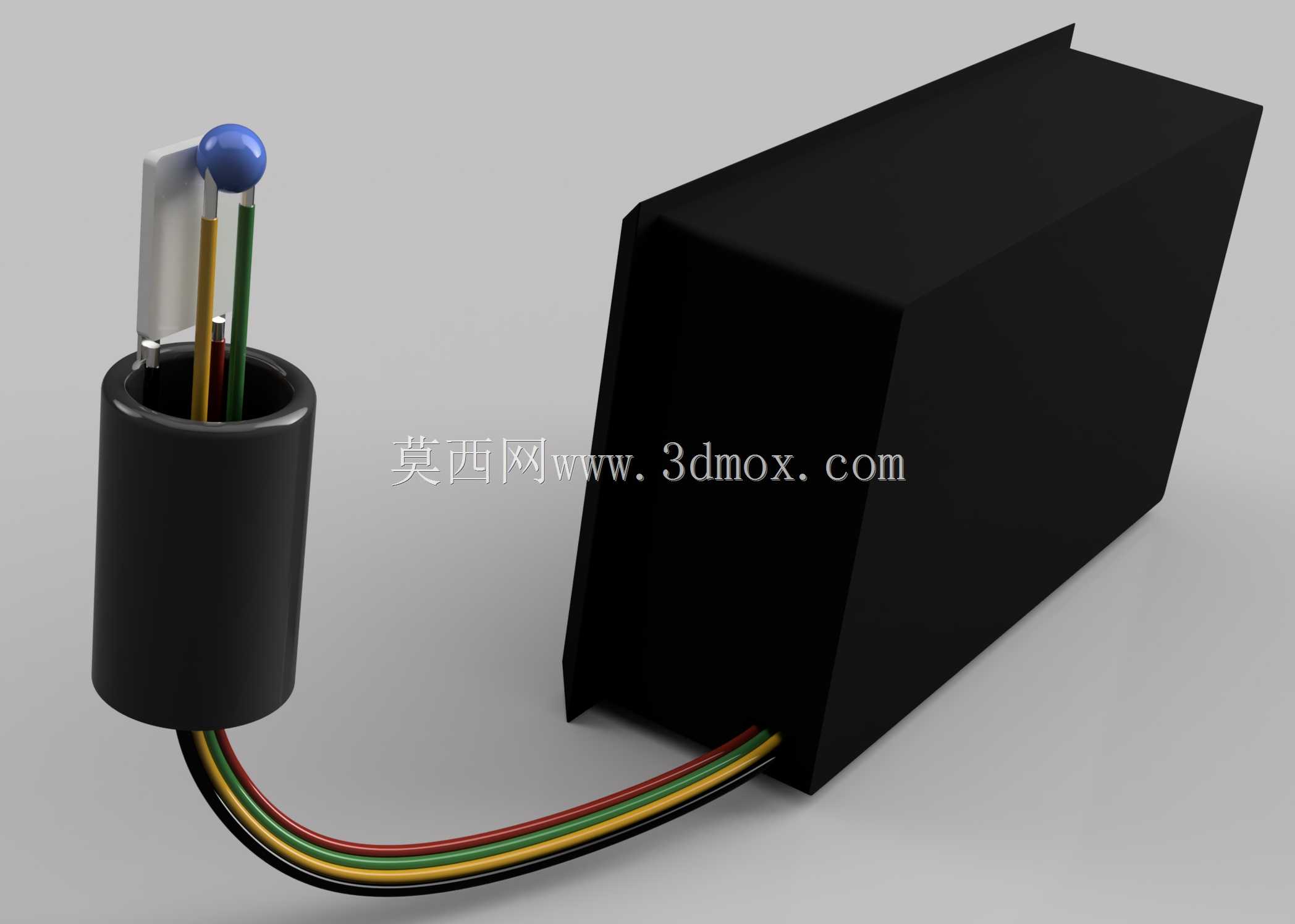

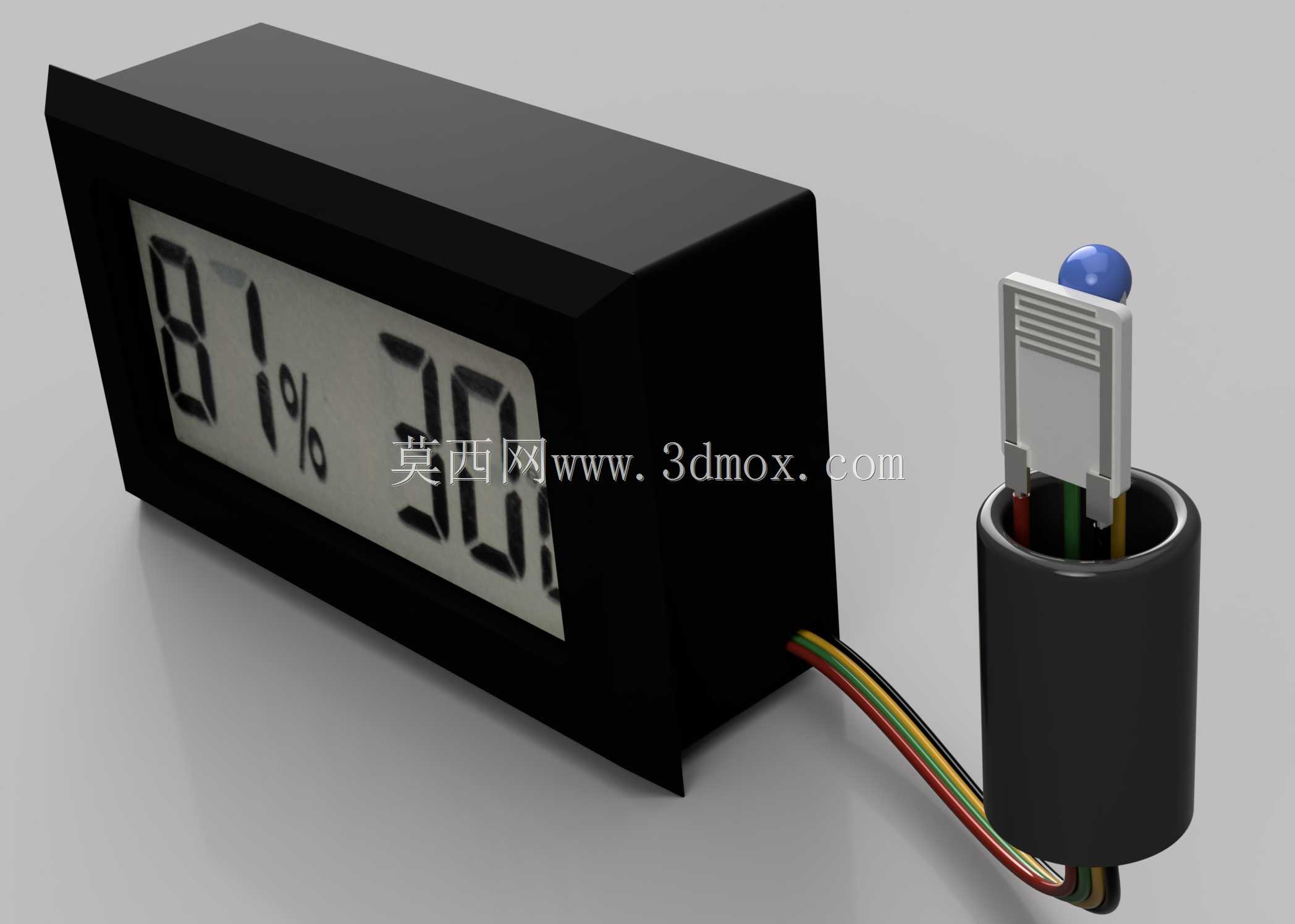

　　做工业现场环境监测类项目的结构设计时，这类集成数显的温湿度传感装置是绕不开的常用部件，不同于需要外接显示终端的分体式传感单元，这款装置把检测、数据处理、数值显示三个核心模块做了一体化整合，在机柜内部、仓储货架侧装、小型实验设备舱内这类布线空间有限、又需要现场快速读值的场景里，能省去额外配装显示面板的工序，减少接线点位带来的故障隐患。从结构拆分来看，整个装置分为显示主机和外置探头两个部分，显示主机采用黑色阻燃ABS注塑外壳，边角做了小圆弧过渡，避免安装时剐蹭操作人员手部或者相邻线缆，外壳正面做了下沉式的液晶屏安装槽，屏幕通过四周的卡扣压合固定在槽内，屏幕表面和外壳正面基本齐平，不容易积灰，日常擦拭维护也不会刮花屏幕表层的偏光片。

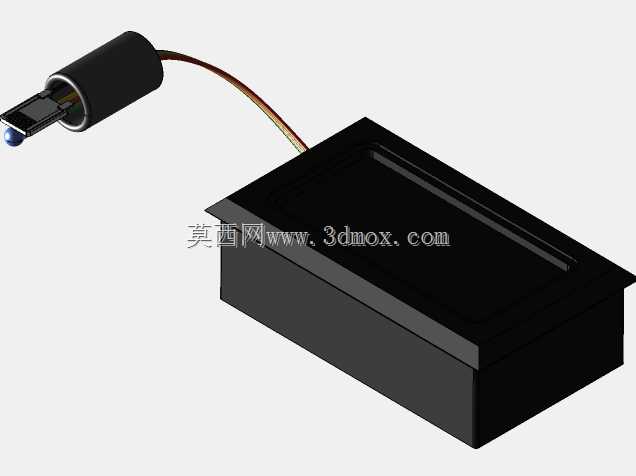

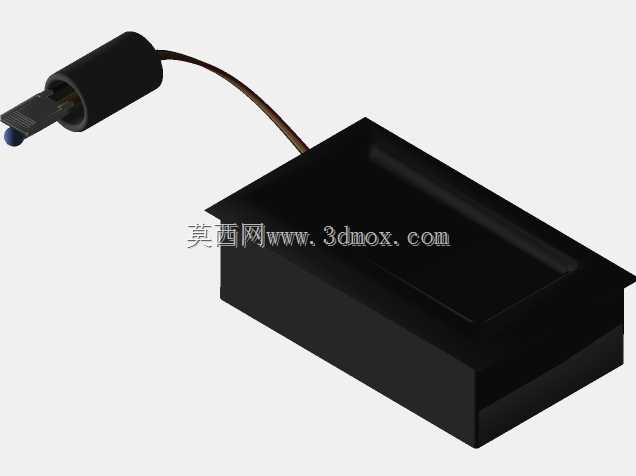

　　主机背部预留了两个沉头安装孔位，孔位间距适配常规的DIN导轨安装卡扣，也可以直接用自攻螺丝固定在设备内壁的绝缘安装板上，安装时不需要额外做定制支架，适配大部分工业柜体的通用安装规范。外置的传感探头通过多芯屏蔽线缆和主机连接，线缆长度可以根据实际安装位置调整，探头部分做了圆柱形的防护外壳，顶端露出温湿度感应元件，感应元件外层带透气防尘的防护结构，既可以让空气流通保证检测精度，又能阻挡现场的粉尘、纤维杂物直接附着在感应芯片上，延长探头的维护周期。设计时需要重点考虑两个部分的密封处理，主机外壳的上下盖合缝处做了一圈嵌入式的密封胶条槽，装配时压入三元乙丙胶条，可以达到IP54左右的防护等级，应对普通工业现场的浮尘、偶尔的凝露滴水不会出现内部电路短路的问题；探头和线缆的衔接位置做了应力释放结构，线缆外皮被探头尾部的橡胶护套抱紧，拉扯线缆时外力不会直接作用在内部的接线焊点上，避免现场布线时拉断线芯导致的检测失效。从功能逻辑上，主机内部的电路板集成了信号采集、模数转换、数值驱动三个单元，感应探头采集到的温湿度模拟信号经过滤波处理后转换成数字信号，直接驱动液晶屏显示实时数值，屏幕采用段码式显示，分别对应湿度百分比和温度数值，大字号的段码设计在距离1米左右的位置也能清晰读值，不需要凑近设备就能快速判断当前环境参数是否在正常区间。实际选型应用时，要注意探头的安装位置不能紧贴发热部件，也不能装在通风死角的位置，

　　这款装置的探头和主机分离的设计刚好可以满足灵活布点的需求，比如在恒温恒湿试验箱里使用时，可以把主机装在箱体外壁的观察窗旁边，探头穿过箱体侧壁的过线孔伸入舱内，过线位置用密封胶圈封堵，既不破坏箱体的密封性能，又能在箱外直接读取舱内的温湿度数值，不用打开箱门影响内部环境稳定。在小型仓储环境的温湿度监测场景里，这类装置可以直接装在货架立柱上，不需要额外布置供电之外的通讯线，现场巡检人员走过就能直接记录数值，相比需要组网的在线监测系统，部署成本更低，适合小型仓库、设备间这类不需要远程上传数据的场景。结构建模时要注意屏幕的视窗角度，这款装置的屏幕和外壳正面呈垂直状态，安装时如果是装在垂直的壁面上，人站立时的视线刚好和屏幕垂直，

　　不会因为视差导致读值偏差；外壳的侧壁厚度控制在2mm左右，既保证注塑时的成型强度，又不会因为壁厚过大导致外壳缩水，内部电路板的固定柱做了加强筋连接，避免设备受震动时固定柱断裂导致电路板移位。探头部分的外壳直径控制在12mm左右，可以直接穿过常规的设备过线孔，不需要额外扩孔，探头顶端的感应元件突出外壳端面2mm左右，保证空气可以充分接触感应面，不会因为外壳遮挡导致检测数值滞后。线缆出线位置在主机的侧端面，布线时可以顺着侧壁走线，不会因为线缆顶到安装壁面导致主机无法贴平安装面，接线端子藏在主机内部，打开上盖就能完成接线，接线完成后扣合上盖锁紧螺丝，所有带电部分都被外壳包裹，符合低压电气设备的安全防护要求。
