农用机械配套手摇式顶升支撑装置

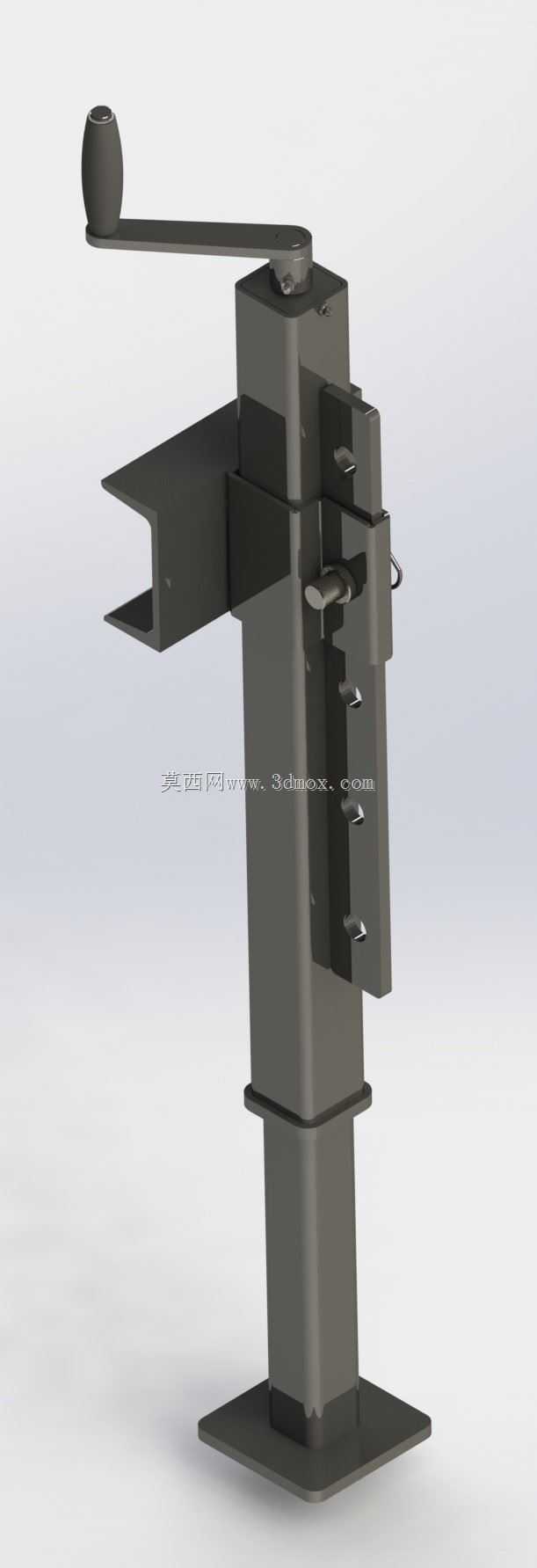

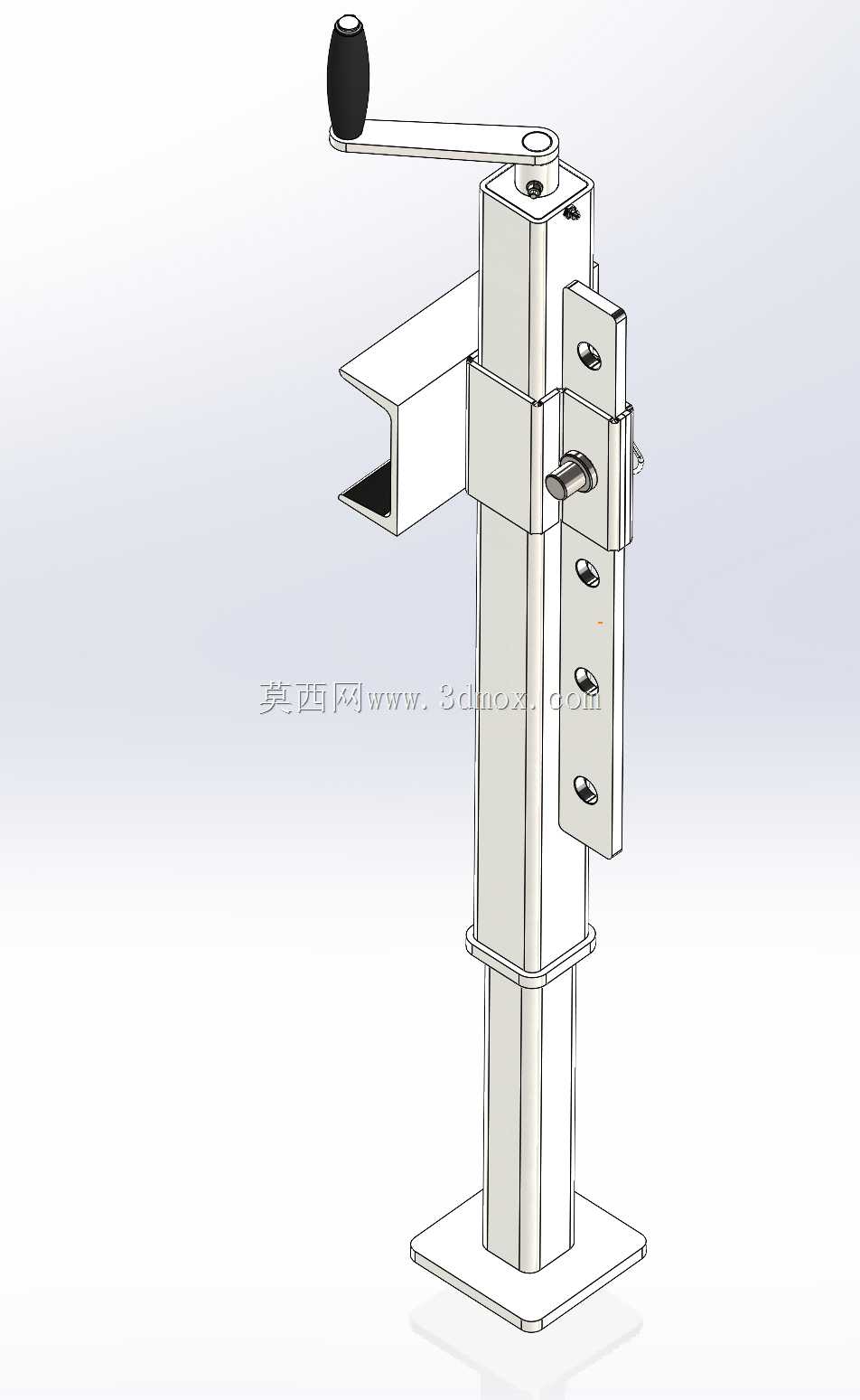

　　这款手摇式顶升支撑装置，主要面向中小型农业机械的田间维保、临时作业支撑场景设计，适配播种机、小型收割机、农用拖车等设备的轮胎更换、底盘部件检修、作业姿态调平需求，也可用于小型机修工位的轻载顶升作业，额定承载覆盖1-3吨级的轻载顶升工况，完全匹配农用场景下无外接动力、作业环境复杂的使用条件。从结构设计逻辑来看，装置采用方管嵌套式伸缩主体，外层方管作为固定承载基座，底部焊接整块方形安装底板，底板预留四个螺栓安装孔，可通过螺栓固定在移动维保小车、农用机械自带的安装位上，也可直接放置在硬质地面使用，底板与地面接触面积经过核算，在松软田间硬质土层上放置时，单位面积压强不会造成装置下陷，避免顶升过程中出现侧翻风险。

　　内层伸缩方管与外层方管之间采用间隙配合，配合面公差控制在H8/f7区间，既保证伸缩过程无卡滞，又能减少侧向受力时的晃动量，嵌套重叠长度在完全伸出状态下不小于总伸缩行程的1/3，避免顶升到位后出现弯折风险。驱动部分采用摇柄+齿轮齿条的传动结构，摇柄末端设置球形握持端，握持直径适配成年男性手掌握持尺寸，摇柄转动半径经过优化，在额定承载下，操作人员施加150N左右的握持力即可完成顶升操作，无需额外加接延长杆，齿轮齿条采用渐开线直齿设计，模数选取2.5，齿面经过高频淬火处理，硬度达到HRC45-50，可承受频繁顶升作业的磨损，传动效率维持在0.85以上，减少手摇过程的力损耗。装置侧面设置多档位卡位机构，每档卡位间距为50mm，

　　当顶升到达目标高度后，卡位销在弹簧作用下自动卡入对应档位的卡槽内，形成机械锁止，避免齿轮齿条受力回弹引发安全事故，卡位销采用抽拉式设计，释放时只需向外拉动销柄即可解锁，操作逻辑简单，无需复杂培训即可上手。安装边界方面，装置完全收缩状态下总高度为380mm，最大伸出总高度为720mm，总伸缩行程为340mm，主体方管截面尺寸为80mm80mm，底部安装底板尺寸为180mm180mm，厚度为8mm，摇柄在水平转动时的最大回转半径为220mm，安装时需预留出摇柄转动的操作空间，避免与周边部件产生干涉。顶部承载端采用C型开口叉式结构，开口宽度为60mm，可直接卡入农用机械底盘的方管横梁、圆形支撑轴部位，无需额外加装适配接头，

　　叉口边缘做了15度倒角导向，方便对位卡入，承载面做了滚花防滑处理，减少顶升过程中支撑部位滑移的风险。从实际使用场景出发，这款装置没有采用液压结构，完全规避了低温环境下液压油黏度上升导致顶升卡滞、密封件老化漏油的问题，在北方冬季田间作业、南方高湿度露天存放的环境下，都能保持稳定的工作状态，整体结构没有易损的密封件、精密电子元件，日常维护只需定期在齿轮齿条、伸缩配合面涂抹润滑脂即可，维保成本极低，非常适合农用场景下粗放的使用条件。在建模过程中，所有钣金件的折弯半径都按照常规钣金加工的内R0.5设置，焊接部位预留了合理的焊道空间，齿轮、卡位销等机加工件的公差选取都符合通用机械加工的经济精度要求，不需要特殊加工工艺即可完成生产制造，所有零部件都可以采用常规的Q235钢材加工，材料成本可控，适合批量生产配套给农用机械厂商作为随机维保工具，也可作为独立的轻载顶升工具在五金渠道流通。
