Marzocchi ALP2-D-25齿轮泵安装总成结构

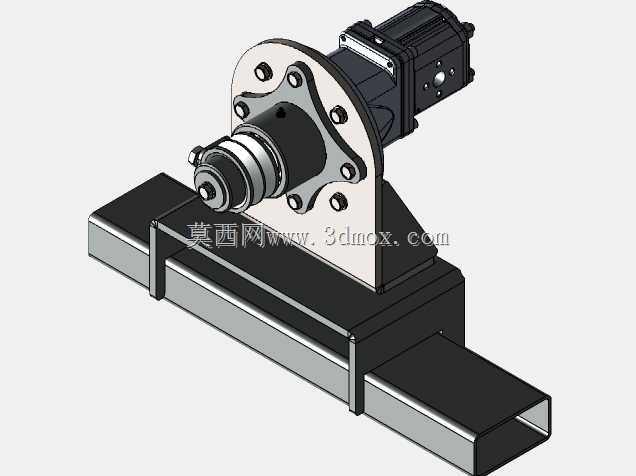

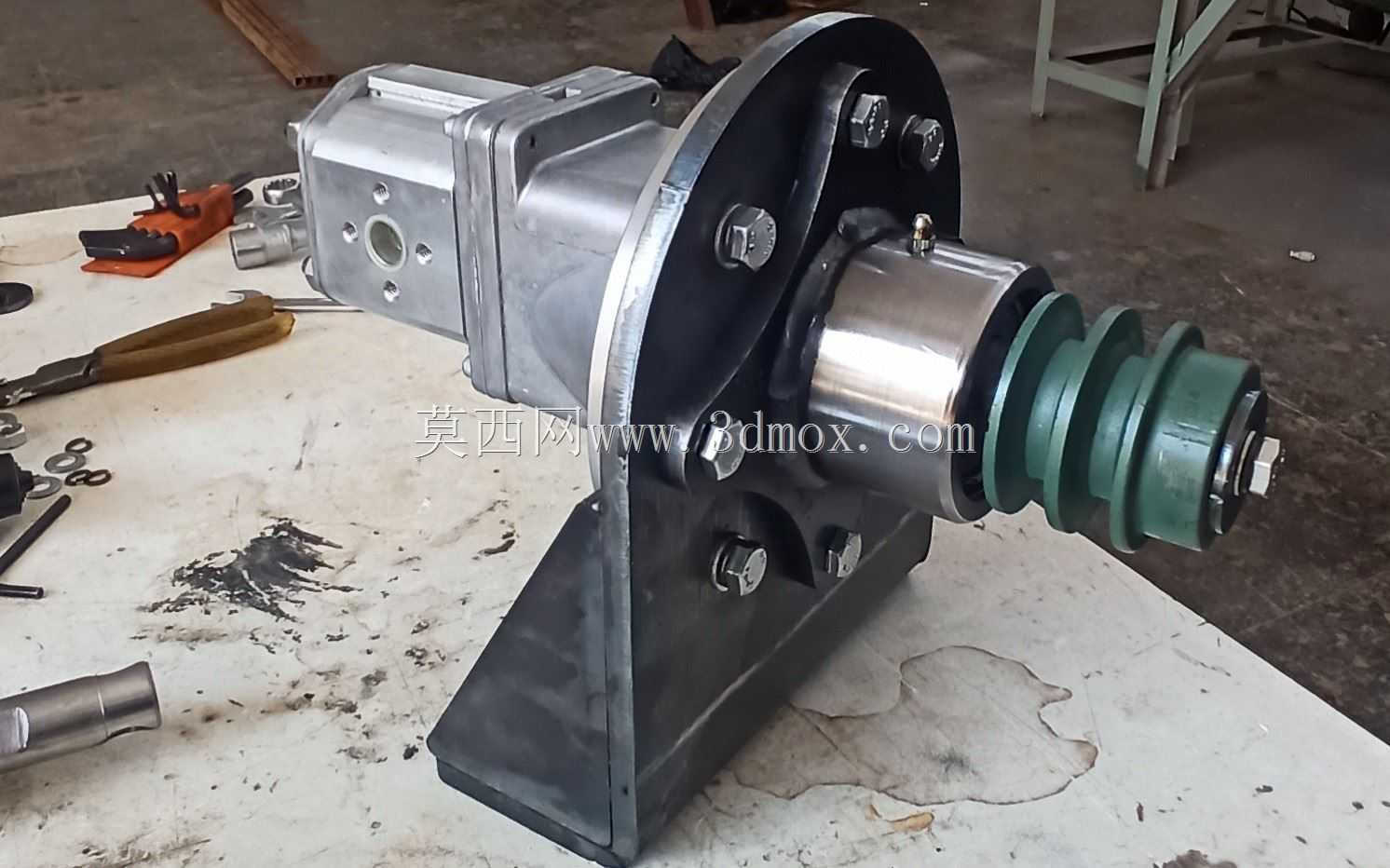

　　这套带安装支座与传动带轮的齿轮泵总成，是中小型液压动力单元里的核心供油部件，常见于小型工程机械、农用作业机具、工业辅助液压站这类对安装空间紧凑度、供油稳定性有明确要求的场景。不同于常规裸泵供货状态，这个总成直接整合了安装法兰、支撑支架、输入带轮三个关键外接部件，省去了选型阶段单独匹配安装接口、传动件的反复校核步骤，对做设备改型、小型液压站集成的结构工程师来说，能直接拿来做布局参考，不用再从零搭建泵端的安装结构。

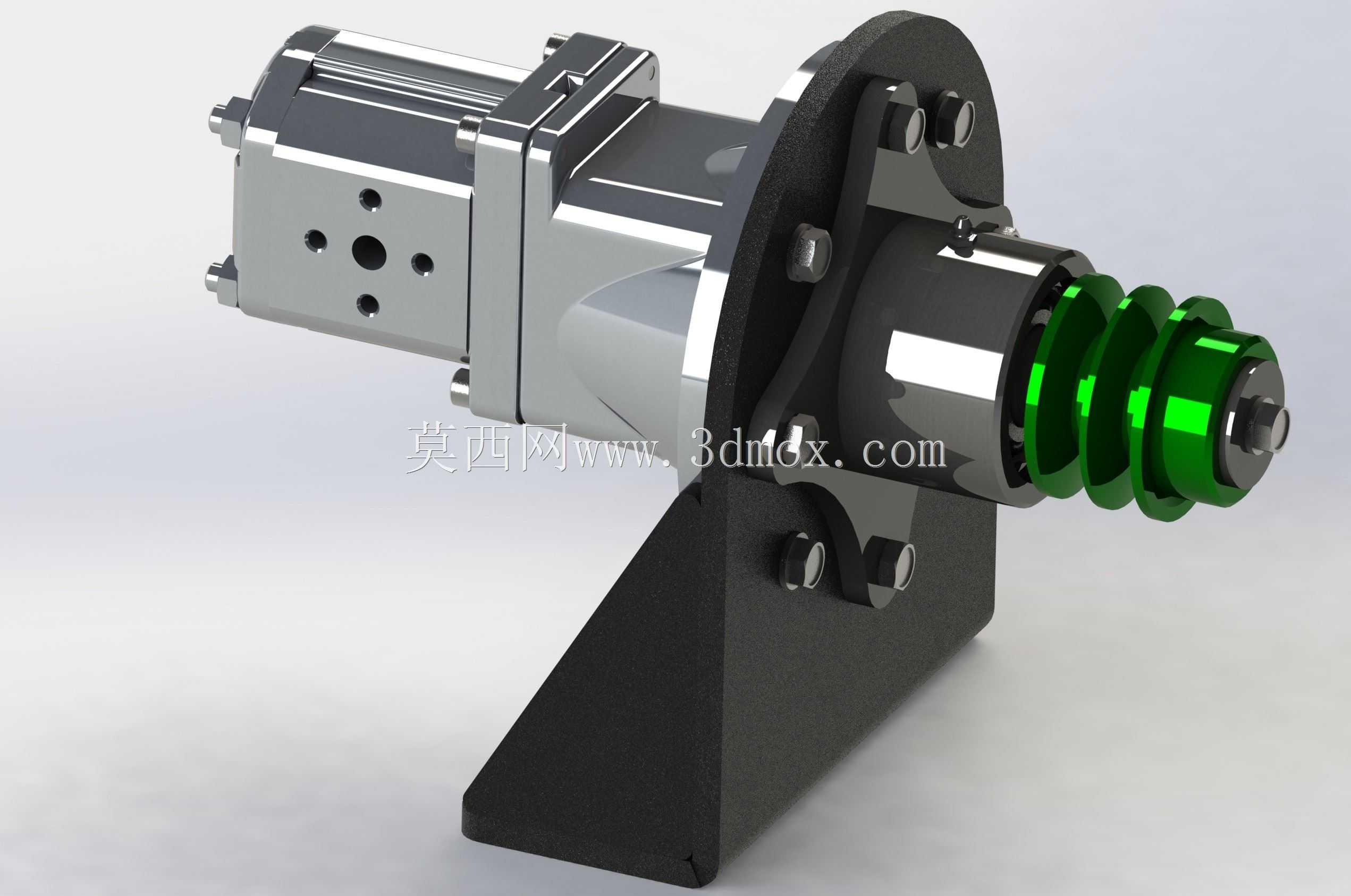

　　从功能特性上看，这款齿轮泵本身是外啮合齿轮结构，依靠一对渐开线齿轮在泵腔内部的啮合旋转，完成低压油吸入、高压油输出的过程，额定工况下的输出压力覆盖中低压液压系统的常用区间，适合给小型机具的油缸动作、液压马达回转提供稳定压力油源。总成上集成的多楔带轮是输入端的传动接口，配套的皮带传动结构能在原动机和泵之间形成缓冲，避免原动机启动瞬间的硬冲击直接作用在泵轴上，同时也能通过带轮直径的配比，灵活调整泵的实际工作转速，匹配不同功率等级的汽油机、电机作为动力源，不用受限于泵轴和原动机输出轴必须同轴直连的安装限制。

　　设计思路上，整个总成的结构排布完全围绕现场安装的便利性做优化：泵体本身的进出油口做了同侧布局，油口端面预留了标准管螺纹接口，布管时不用绕到泵体另一侧走管，能压缩整个动力单元的横向占用空间。后侧的安装法兰做了加厚处理，法兰面上的四个安装孔位做了沉头设计，螺栓锁紧后头部不会突出法兰平面，避免和周边的机架结构产生干涉。下方的L型支撑支架是整个总成的承载基础，支架和泵体、安装法兰之间通过内六角圆柱头螺栓刚性连接，支架底部的安装面做了铣平处理，预留了两个长条形安装腰孔，安装时可以在一定范围内调整泵的前后位置，方便张紧传动皮带，不用额外做张紧轮结构，进一步简化了主机端的安装结构。

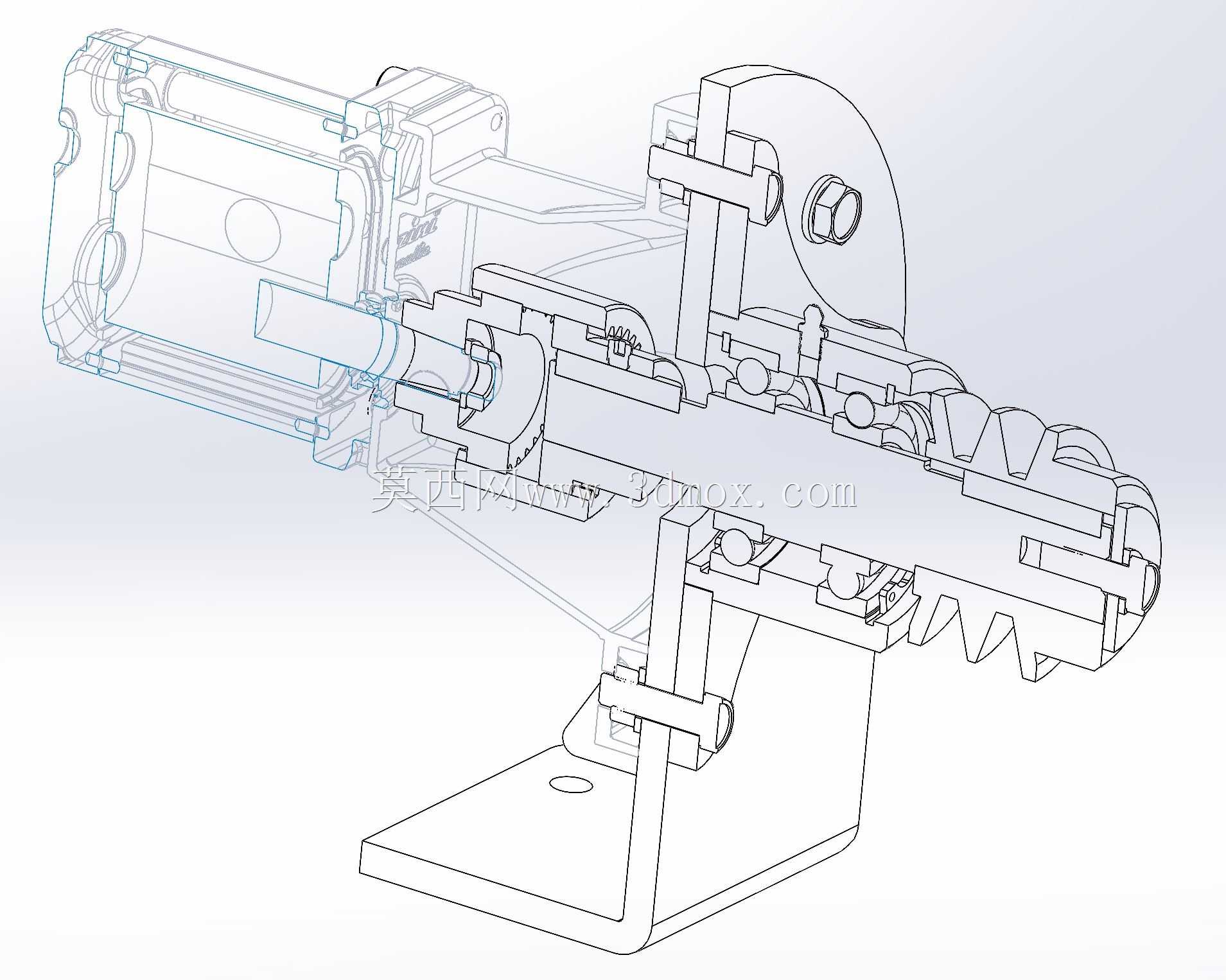

　　安装边界方面，整个总成的最大外轮廓集中在带轮端和支架底部，带轮的径向尺寸要比泵体直径大出近三分之一，做布局时要在带轮外侧预留至少20mm的安全间隙，避免皮带运转过程中蹭到周边的管线或者机架结构。泵轴和带轮之间通过平键传递扭矩，带轮的轴向定位靠轴端的锁紧螺栓固定，装配时要控制带轮的端面跳动量，避免皮带运转时出现偏磨、掉带的问题。支架底部的安装腰孔间距是固定值，主机架上对应的安装面要保证平面度，锁紧螺栓时要对角逐步拧紧，避免支架出现装配应力，长期运转后导致泵轴和原动机轴的平行度超差，加剧泵轴密封件的磨损。进出油口的位置在泵体前端面，做管路连接时要保证吸油管路的通径不小于泵本身的吸油口通径，避免吸油阻力过大造成泵的气蚀，缩短泵的使用寿命。

　　实际应用中，这类预整合的泵组总成最适合用在小批量设备生产、老旧设备液压系统改造的场景，不用单独测绘泵的安装尺寸、匹配传动带轮的参数，直接按照总成的外轮廓预留安装空间，对接油口和动力源就能完成装配，能大幅缩短设计和装配的周期。结构上的细节处理也充分考虑了现场维护的需求，泵体本身的溢流阀、密封件都是标准通用件，后期出现故障时不用整体更换总成，单独更换损坏的零件就能完成维修，降低了设备的全周期使用成本。
