JUROP PN84型抽吸泵工业设备结构

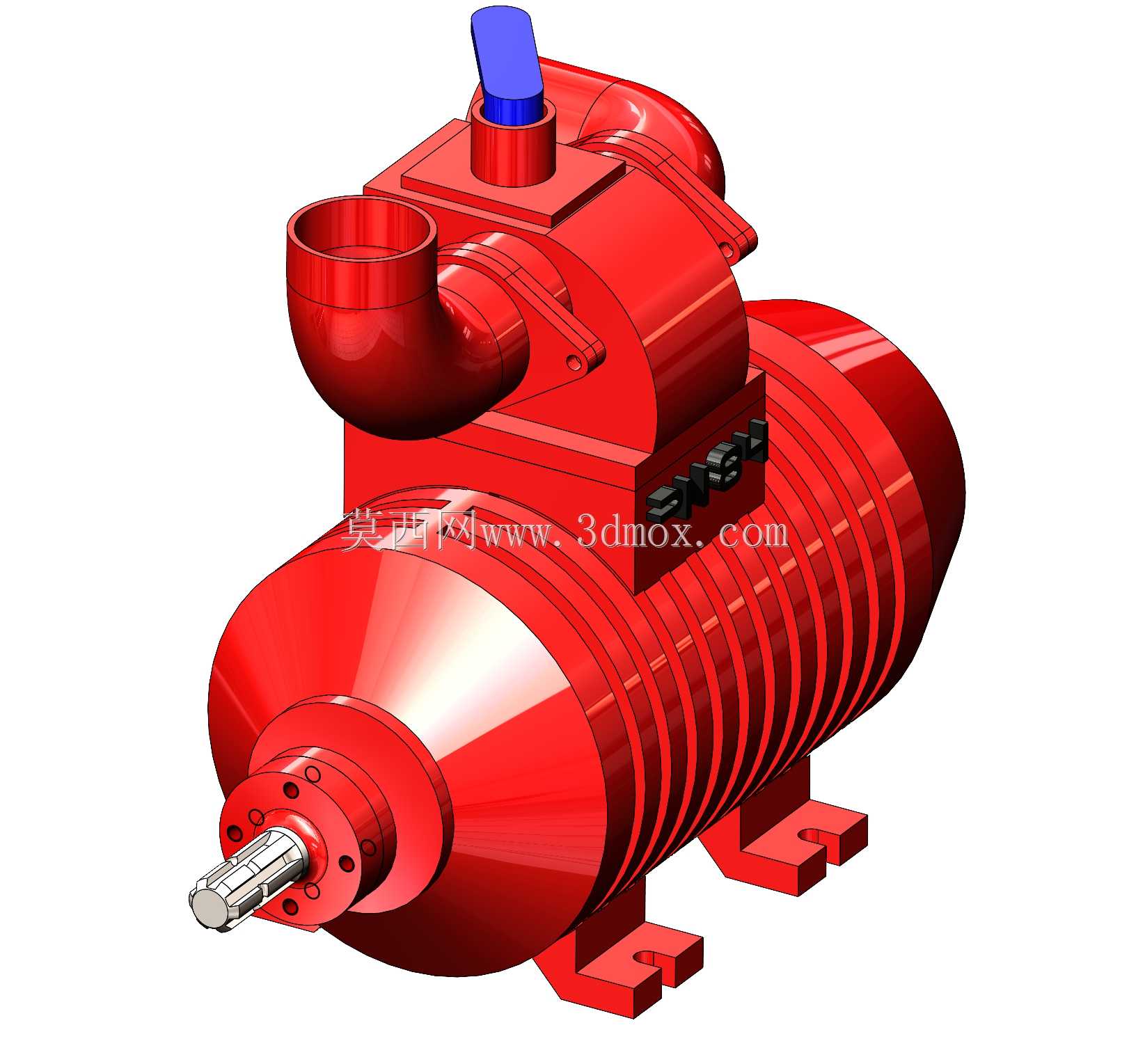

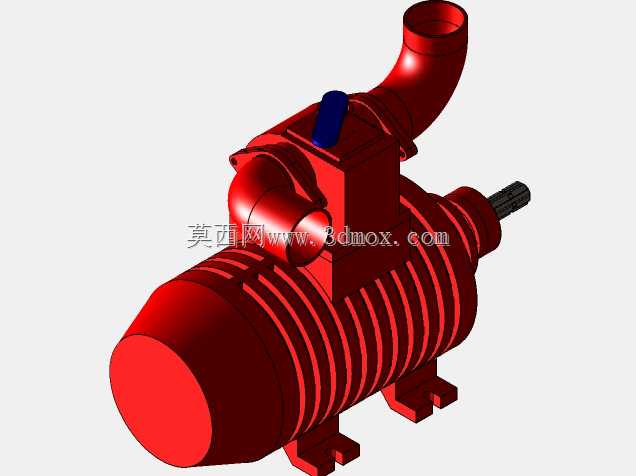

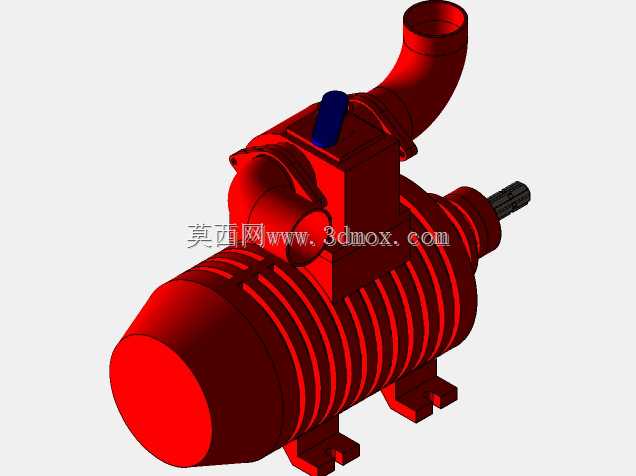

　　这款抽吸泵的结构设计围绕车载动力取力场景展开，核心适配环卫吸污、沼液抽吸、工业散料负压输送这类需要持续稳定真空源的作业工况，泵体采用卧式安装布局，整体重心沿主轴轴向分布，安装脚位设置在泵体下部的散热筋基座上，四个带安装孔的支脚直接贴合设备安装机架，安装面的平面度公差控制在0.1mm以内，避免泵体长周期运行出现壳体应力变形。从流体通路设计来看，侧向布置的大口径弯管进气口直接对接作业吸程管路，接口采用法兰式连接结构，密封面预留O型圈安装槽，可适配不同通径的快速接头或硬管连接，顶部的蓝色盖帽结构是油气加注与排气限位的集成组件，既承担泵体运行时的润滑油补给通道功能，也作为内部泄压阀的防护结构，当泵体内压超过设定阈值时可自动泄压，

　　避免过压损坏密封件。泵体外壳的环形散热筋并非装饰结构，每道筋的高度、间距都经过热传导仿真校核，泵体连续运行时转子与腔壁摩擦产生的热量可通过环形筋快速扩散到周围空气中，无需额外配置冷却水路，适配无外接冷却源的车载移动作业场景。主轴伸出端采用法兰式动力连接结构，轴端的定位止口与动力输出端的PTO接口精准匹配，连接螺栓孔沿圆周均布，可传递大扭矩动力输入，轴伸部位的密封采用双道骨架油封组合结构，内侧油封阻挡泵腔内的润滑油外泄，外侧油封阻隔外部粉尘、水汽进入泵腔，适配高粉尘、高湿度的户外作业环境。内部转子采用偏心轮式滑片结构，运行时转子带动滑片沿腔体内壁做往复滑动，持续在进气侧形成稳定负压，排气侧将压缩后的介质排出，

　　这种结构的优势在于可实现无油式或少油式运行，抽吸介质中即使混入少量液态杂质也不会出现泵腔卡滞故障，对作业介质的适应性远强于水环式或活塞式真空抽吸设备。安装边界方面，泵体总长度沿主轴轴向延伸，进气弯管的最高点与主轴中心的垂直距离经过严格控制，避免安装时与车载底盘的上部构件产生干涉，两侧支脚的安装孔间距符合通用车载真空泵的安装尺寸规范，可直接替换同功率等级的老旧抽吸泵，无需对安装机架做二次改造。在实际选型适配中，这款泵的抽气速率可满足5-8立方容积罐体的3-5分钟抽真空需求，适配中小型吸污车、沼液清运车、工业粉料负压抽吸设备的配套需求，泵体外壳采用高强度铸铁一体铸造成型，壳体壁厚经过强度校核，可承受满负荷运行时的内外压差，

　　不会出现壳体开裂变形问题。从建模细节来看，所有连接部位的倒角、密封槽、安装孔位都按照实际加工尺寸还原，散热筋的圆角过渡、进气弯管的流道顺滑度都做了精准复刻，可直接用于配套设备的装配干涉检查、管路布局模拟，也可作为设备运维培训的三维演示模型，帮助技术人员快速掌握泵体的结构组成与安装要点。
