Casappa型高压液压齿轮马达结构设计

　　在工程机械、农业装备、小型工业液压站的执行端布局里，这类轴向配流的外啮合齿轮马达一直是小扭矩高转速工况的首选执行元件，本次拆解建模的PLM30系列齿轮马达，针对27cc/r排量的常用规格做了全尺寸的结构还原，建模过程中完全参照实物的安装配合边界做公差预留，方便后续做整机装配的干涉检查。

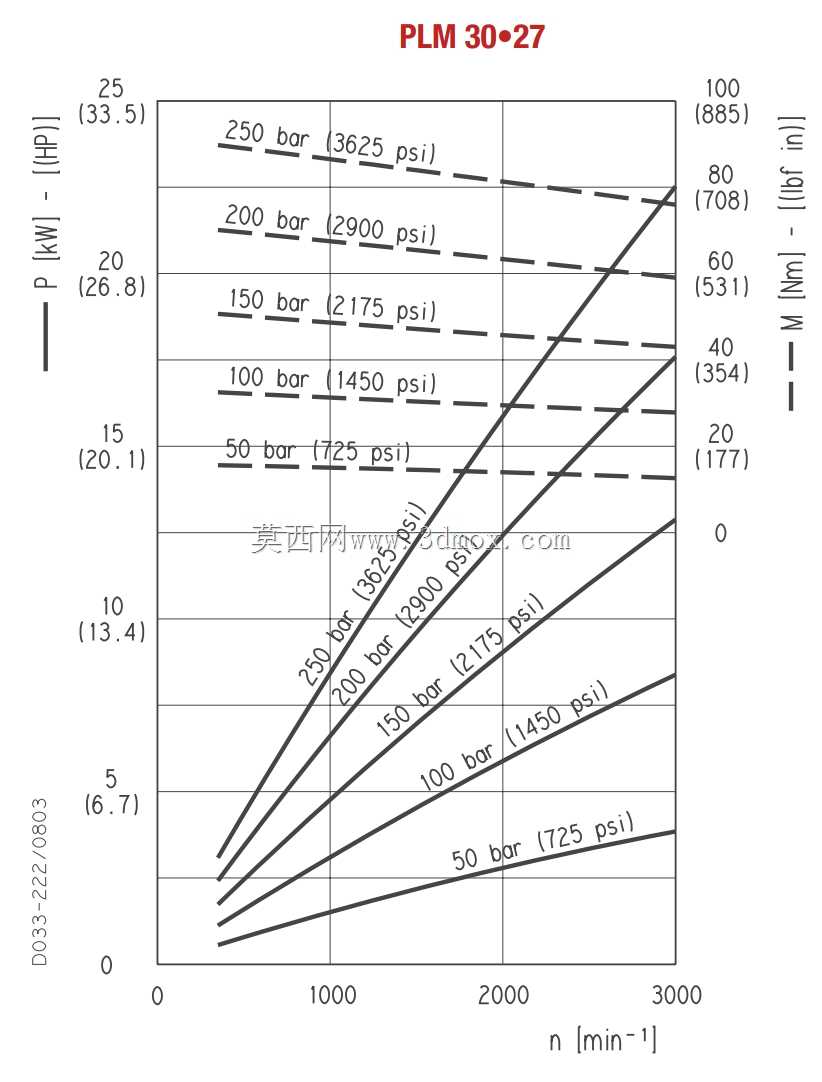

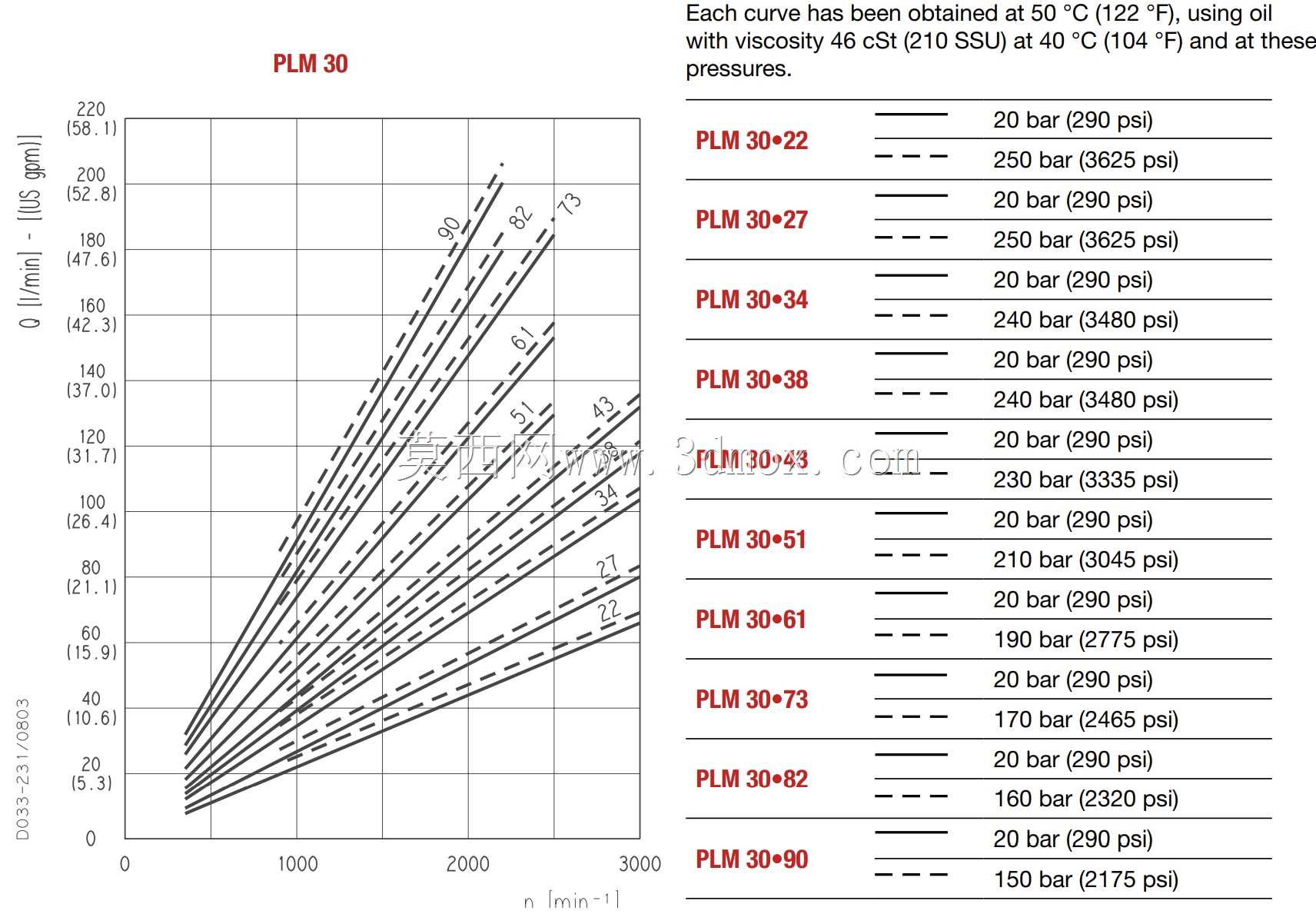

　　从实际应用场景来看，这类齿轮马达常被用在小型清扫车的滚刷驱动、农用机具的输料机构驱动、叉车的属具动力输出、小型升降平台的回转驱动上，相比摆线马达，它的转速上限更高，额定工况下1500rpm的输出转速可以直接驱动多数回转类负载，不需要额外加装减速机构，能大幅缩减整机的布置空间。额定工作压力150bar的参数设定，刚好覆盖多数中低压液压系统的压力区间，50Nm的额定输出扭矩，足够驱动多数轻载连续回转的执行机构，不会出现动力冗余带来的成本浪费。

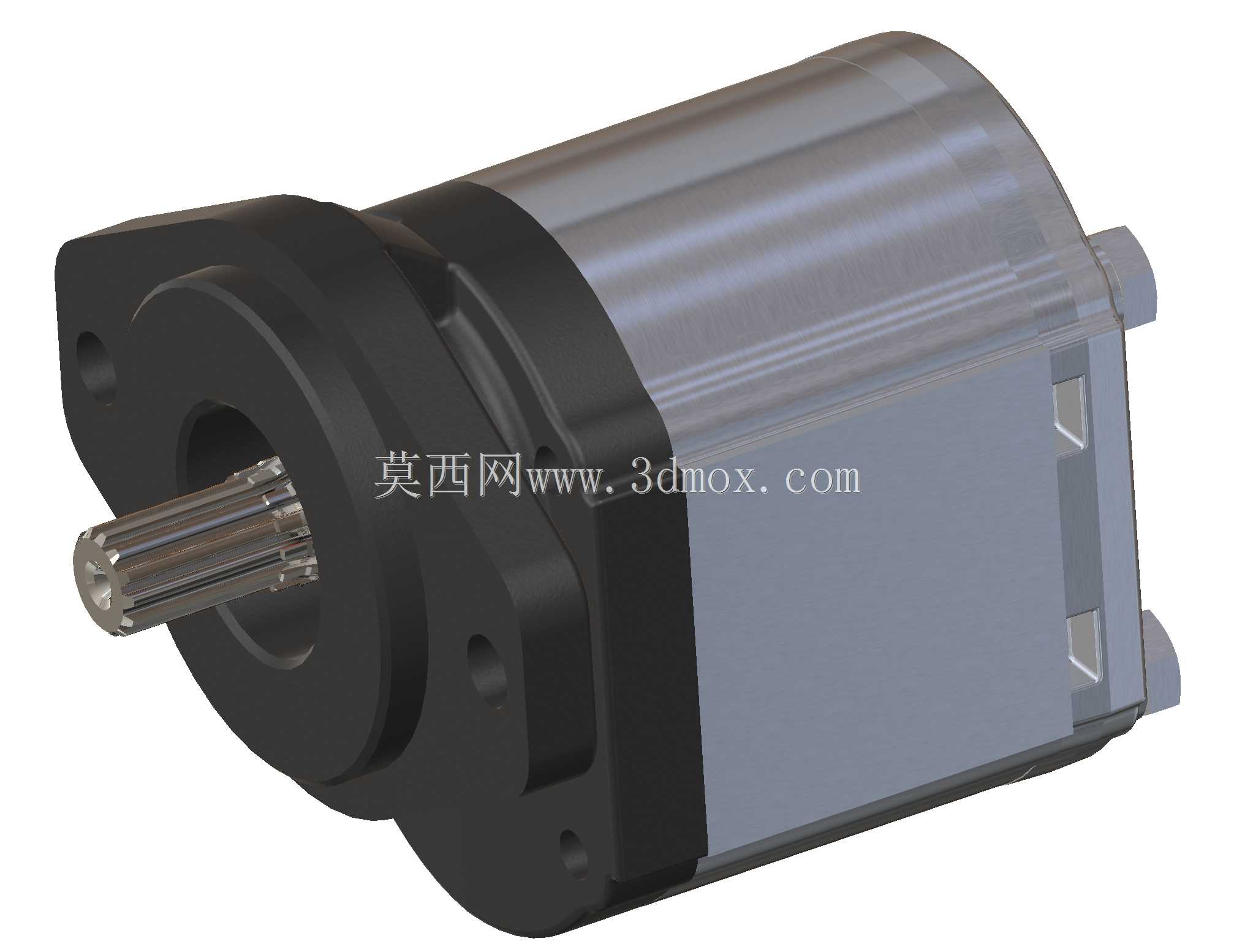

　　结构设计上，这款马达采用了一体化的铸铝壳体搭配前端钢质安装法兰的组合，前端法兰的两个定位销孔与安装螺栓孔做了同轴度约束，建模时特意还原了安装面的平面度要求，保证装配后马达轴与负载轴的对中精度，避免偏载带来的轴封过早磨损。输出轴采用花键结构，相比平键连接，花键的接触应力分布更均匀，能承受频繁正反转带来的冲击载荷，适合工程机械上频繁换向的工况，轴端的密封结构采用了双唇口油封，外侧防尘唇可以阻挡施工现场的粉尘、泥水侵入，内侧主密封唇负责封止高压泄漏的液压油，建模时还原了油封安装槽的倒角尺寸，避免装配时刮伤油封唇口。

　　内部的齿轮副采用了变位齿轮设计，建模时还原了齿侧间隙的补偿结构，高压油腔的压力可以通过侧板的压力补偿槽作用在齿轮端面，自动补偿齿轮端面磨损带来的间隙增大，长期使用也能维持较高的容积效率，不会因为内泄过大导致输出转速掉速。进出油口采用了对称布局设计，用户可以根据管路布置需求选择侧进侧出或者后进侧出的安装方式，不需要额外改动马达本体结构，油口的连接螺纹尺寸参照通用液压管接头标准做了匹配，选型时可以直接选用标准公制或者英制管接头，不需要定制转接件。

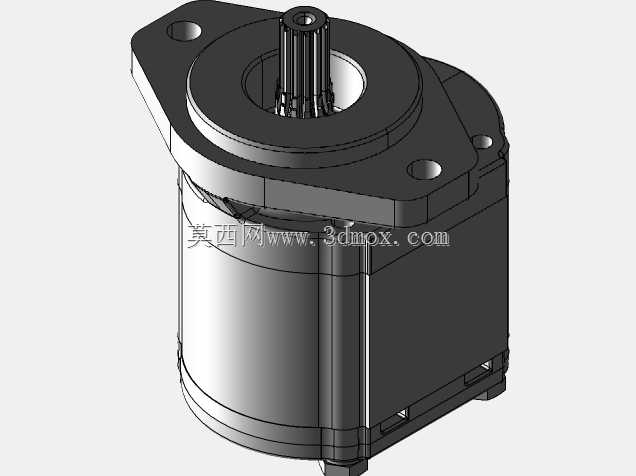

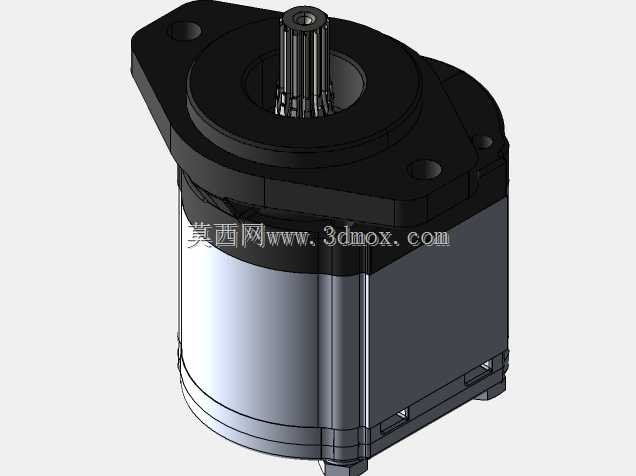

　　安装边界方面，这款马达的前端法兰为菱形安装法兰，两个安装螺栓的孔距、法兰止口的尺寸完全符合ISO液压马达安装标准，替换同规格其他品牌马达时不需要改动安装支架的孔位，后端盖的泄油口位置做了低位布置，保证马达壳体内的泄漏油可以顺利排出，不会因为壳体内压过高冲坏轴封。建模过程中对所有配合面做了分层处理，固定连接面、滑动配合面、密封配合面分别做了不同的颜色标识，方便后续做有限元分析时直接选取对应面加载约束，也方便工艺人员拆解做加工工艺的编排。

　　从选型适配的角度来说，做液压系统布置时，需要注意马达的输出轴径向载荷限制，不要在轴端直接加装链轮或者皮带轮做径向受力驱动，如果必须径向加载，需要额外加装支撑轴承座，避免轴承受力过大导致断轴。壳体的泄油口必须单独接回油箱，不能和主回油管路并联，防止回油背压过高导致轴封漏油。这款马达的整体外形为圆柱型结构，径向尺寸紧凑，在狭小空间内布置时，只需要预留出管路连接的操作空间和马达本身的安装空间即可，不需要预留额外的检修空间，日常维护只需要定期检查油液清洁度，不需要做额外的拆解保养，非常适合野外作业的无固定维护点的设备使用。
