带接收附件的蒸汽压力动力泵结构

　　在工业蒸汽供热、冷凝水回收系统的现场布局中，这类带接收器与配套附件的蒸汽压力动力泵，是解决低位、背压工况下冷凝液输送问题的核心设备，常见于化工生产车间、区域集中供热站、大型商用建筑的蒸汽管网末端，用来把换热设备产生的高温蒸汽冷凝液，在不泄露蒸汽、不产生二次汽蚀的前提下，加压输送回锅炉给水箱或者冷凝水回收主管网，避免高温冷凝水直接排放造成的热能浪费与水资源损耗。

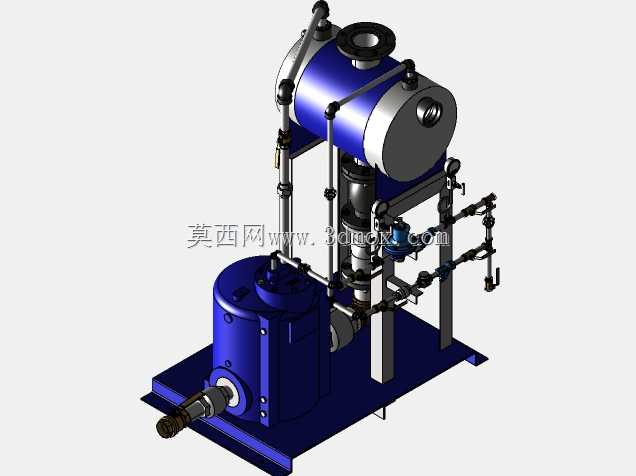

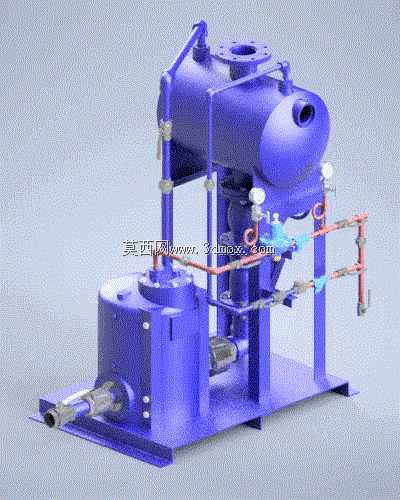

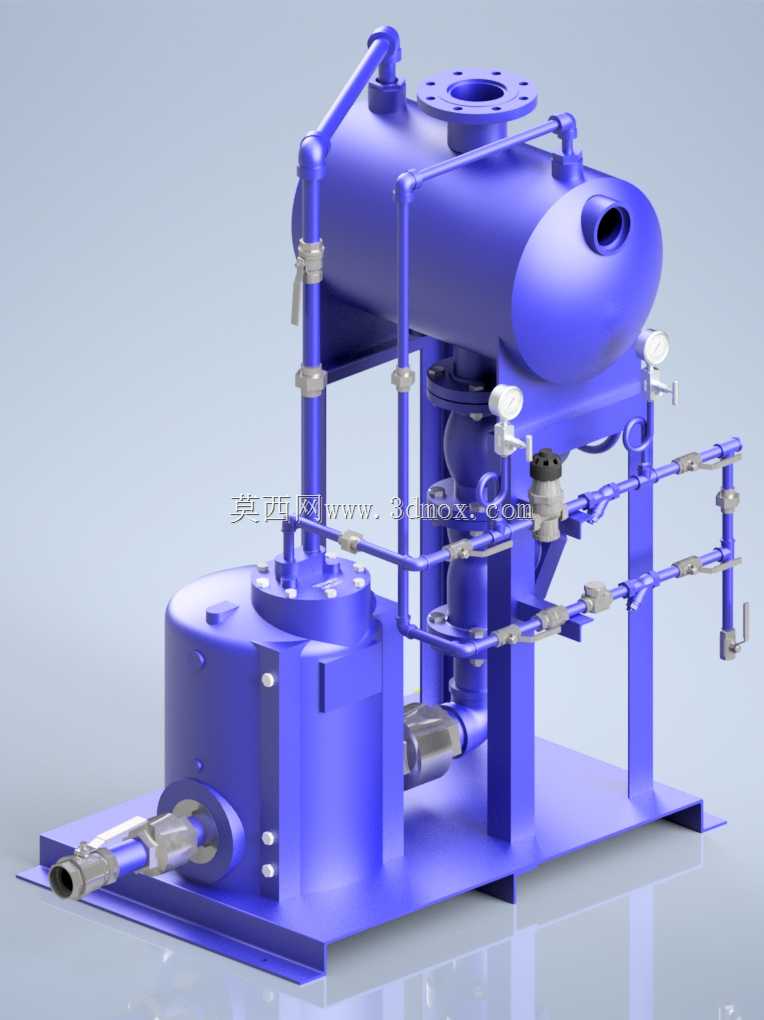

　　整套设备采用撬装集成式的结构设计，底部是统一的型钢焊接安装底座，所有部件都预先在厂内完成管路连接与位置固定，现场安装时只需要对接蒸汽入口、冷凝液入口、输送出口三个主管道接口，不需要在现场进行零散部件的配管焊接，能大幅缩短现场施工的周期，也能避免现场配管带来的角度偏差、密封面错位等安装隐患。设备上部横置的承压罐体是冷凝液接收腔，也就是配套的21加仑储罐，罐体上预留了法兰连接的接口，分别对应冷凝液进液、排气、压力检测的点位，罐体侧面的支架用来固定压力调节附件与管路，避免运行过程中管路振动带来的焊缝疲劳问题。

　　从功能逻辑上看，这套泵组不需要外接电力驱动，完全依靠蒸汽本身的压力作为动力源，当接收罐内的冷凝液积累到设定液位时，动力机构会自动切换蒸汽通路，利用蒸汽压力推动泵体内的活塞结构，把罐内的冷凝液加压推送至出口管路；当冷凝液排空后，机构自动切换排气通路，降低接收罐内的压力，让管网中的冷凝液依靠重力再次流入罐内，完成一个工作循环。整套动作不需要电气控制元件参与，完全依靠机械结构与压力差实现自动运行，在防爆要求高、供电不便的厂区工况下有极强的适配性。

　　设计过程中，管路的布局充分考虑了操作与维护的空间预留：所有阀门、压力表的安装位置都朝向设备的操作侧，巡检人员站在设备正面就可以直接读取压力数值、操作阀门开关，不需要绕到设备背面；管路的转弯处全部采用大曲率半径的弯头，减少冷凝液输送过程中的阻力损失，同时避免高速流体冲刷弯头部位造成的局部磨损；带颜色区分的管路分别对应蒸汽进管、冷凝液出管、泄压管路，现场运维人员可以快速识别管路功能，降低误操作的概率。

　　安装边界方面，整套撬装设备的底座预留了统一的地脚螺栓安装孔，孔位间距适配常规工业厂房的设备基础尺寸，设备顶部的最高接口距离底座安装面的高度，满足常规车间管道架空敷设的标高要求，设备侧面的突出管路端点距离底座边缘的距离预留了法兰安装、螺栓紧固的操作空间，不需要额外为安装操作预留过大的设备间距。进出口的接口尺寸为3英寸入口、2英寸出口，适配常规公称通径的工业管道，对接时不需要额外加装变径接头来调整管径，减少了管路的泄漏点。

　　在结构细节处理上，罐体与动力泵体的连接支架采用了加厚的型钢材质，能承受泵体往复运动过程中产生的交变载荷，避免长期运行后支架出现变形、焊缝开裂的问题；底座的型钢表面做了平整处理，保证设备放置在基础上之后，各个连接部位的受力均匀，不会因为底座不平导致泵体的运动部件出现偏磨；所有管路的连接部位都采用了耐温耐压的密封结构，适配高温冷凝水的工作温度，不会因为长期热胀冷缩出现密封失效泄漏的问题。

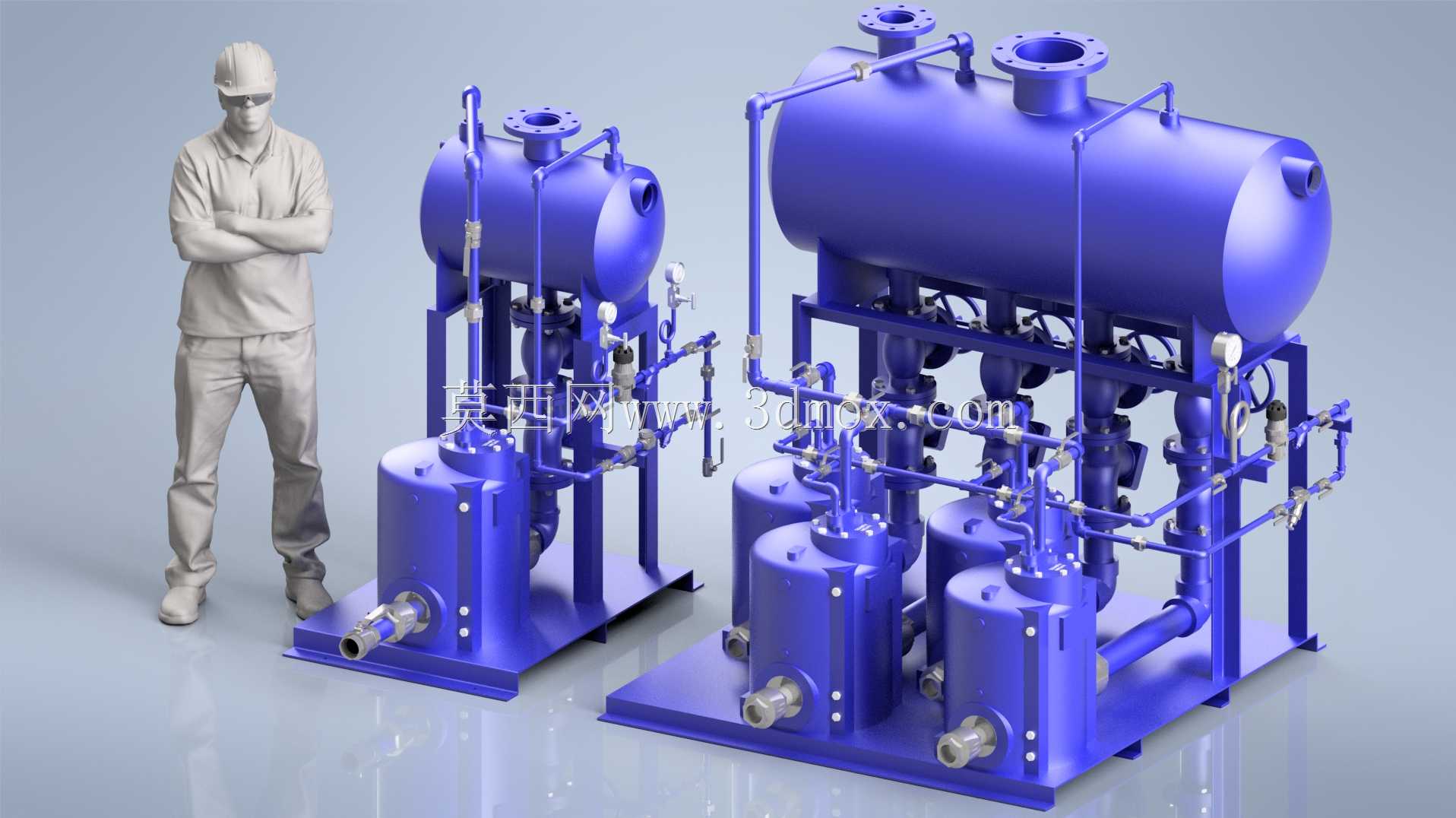

　　这类泵组在实际选型应用中，不需要额外配置复杂的控制系统，也不需要配套备用电源，在蒸汽系统稳定运行的工况下可以长期无人值守自动工作，相比电动冷凝水泵，它不会因为高温冷凝水产生汽蚀问题，也不存在电机防爆、电气绝缘的安全隐患，特别适合用在石化厂区、燃油锅炉房、蒸汽换热站这类有连续蒸汽供应、需要可靠回收冷凝液的场景，在三维建模过程中，所有部件的装配关系都严格按照实际工程的安装顺序搭建，管路的走向、部件的相对位置都还原了真实撬装设备的布局，能直接用于系统布局设计、安装方案模拟、运维培训的三维演示场景。
