BLTouch智能调平探头精细结构建模

　　在桌面级FDM3D打印设备的实际生产与使用场景中，床面调平始终是影响首层打印附着力、成型件尺寸精度的核心环节，传统手动调平依赖操作人员反复调整螺母、测试纸张摩擦力，不仅耗时久，还会因平台受热形变、耗材更换后的机架应力变化出现偏差，而BLTouch这类自动调平探头，就是为解决这一痛点设计的接触式检测组件。

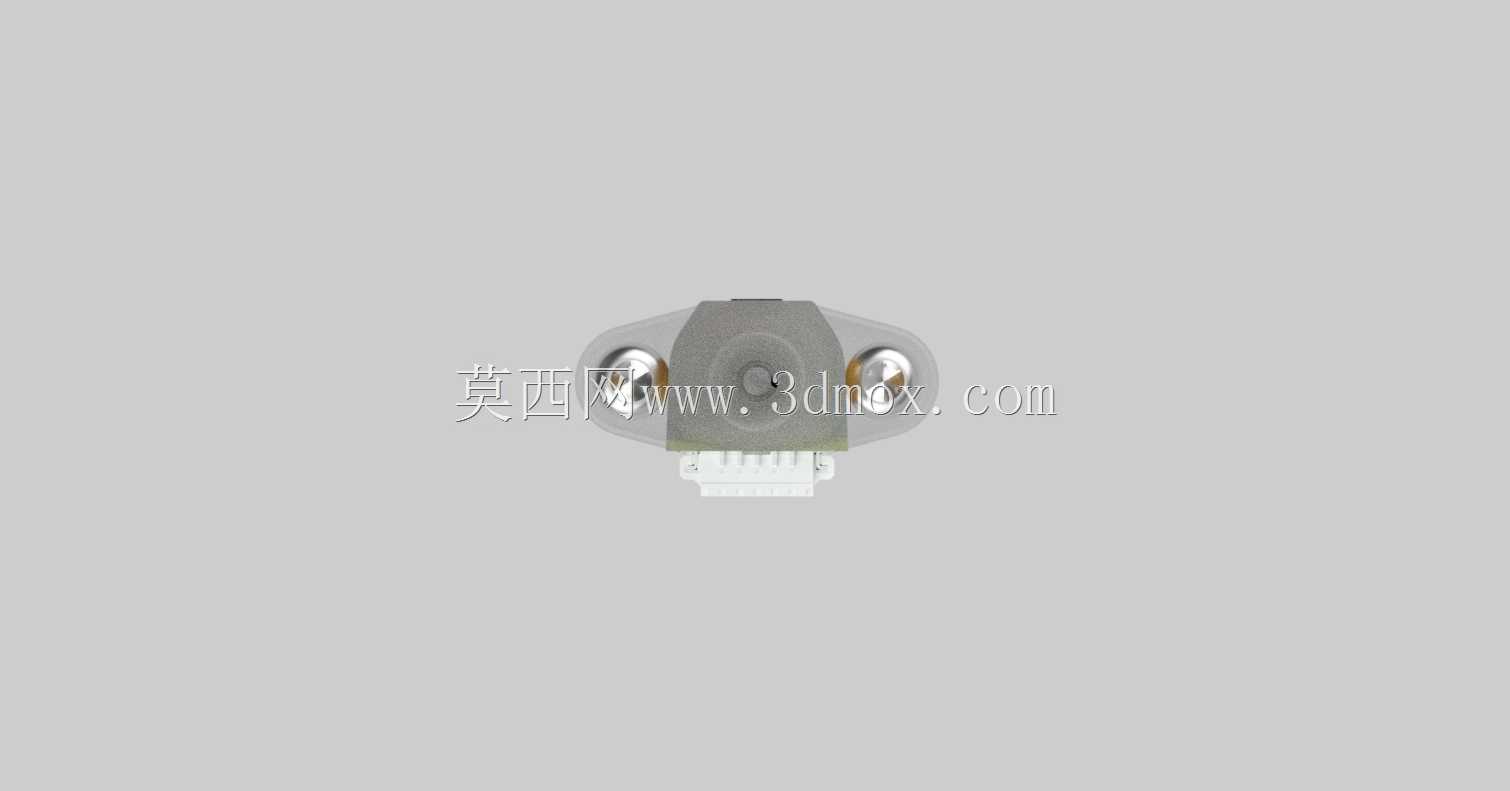

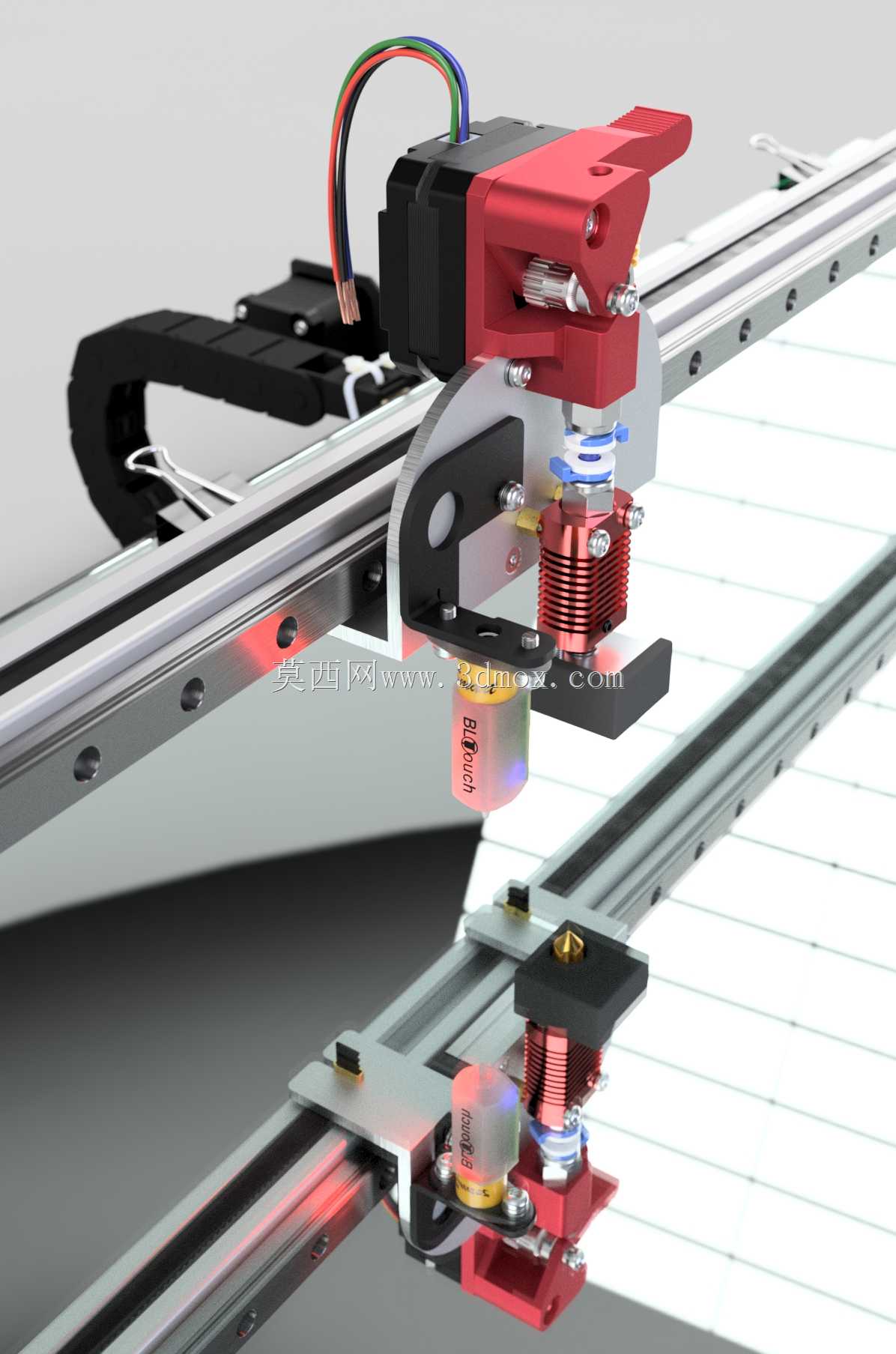

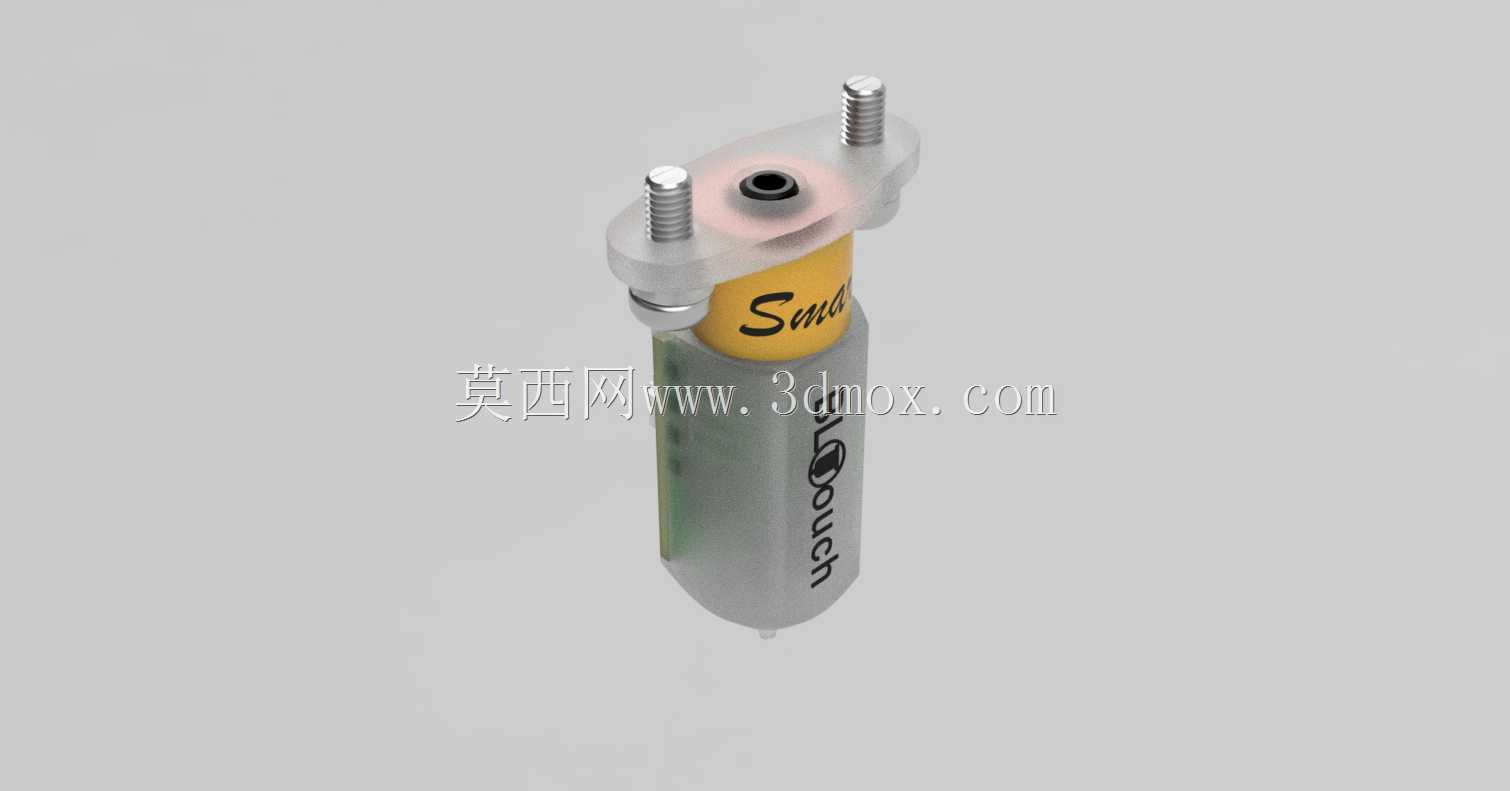

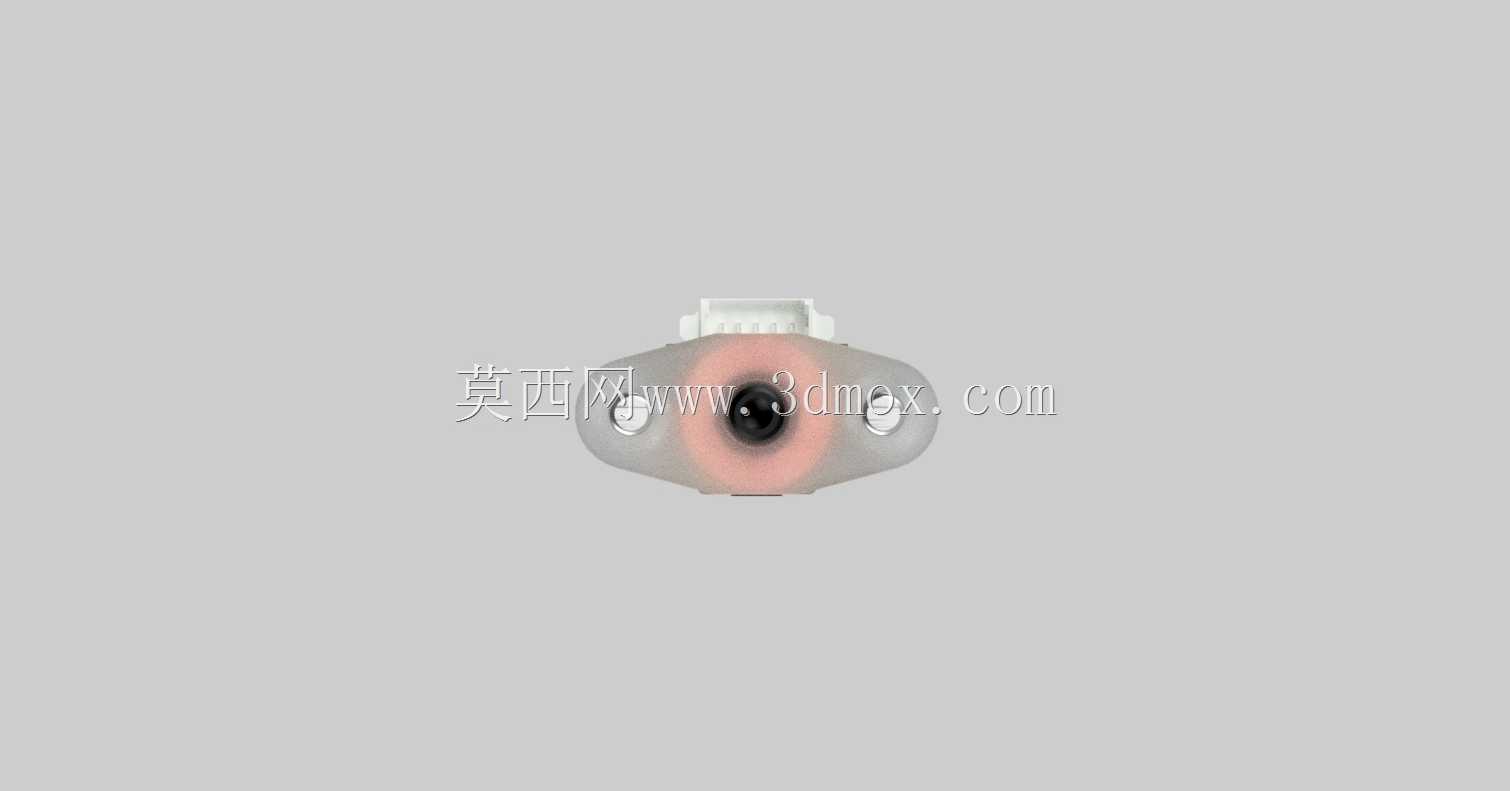

　　从实际安装边界来看，这款探头顶部采用带两个安装孔的法兰式固定座，适配市面上绝大多数挤出头的安装支架孔位，两个M3规格的固定螺栓孔中心距符合通用3D打印机配件的安装标准，安装时只需将探头固定在挤出头侧方，保证探针伸出时的最低点略低于喷嘴底面0.5-1mm即可，不会与打印平台、成型件产生运动干涉，整体径向尺寸控制在极小范围内，不会过多占用挤出端的安装空间，哪怕是近程挤出的紧凑结构喷头也能顺利适配。

　　功能特性层面，这款探头采用霍尔传感原理实现探针位置检测，探针内部集成永磁体结构，当探针接触打印平台向上触发时，内部磁场变化会被霍尔元件捕捉，输出精准的电平信号给主板，相比传统的机械限位开关，它的检测重复精度可以达到0.005mm级别，完全满足FDM打印0.1mm层厚下的调平精度要求，同时探头自带状态指示LED，正常待机时显示常亮状态，触发时会切换灯光颜色，方便操作人员在设备调试阶段快速判断探头工作状态，避免接线错误、安装位置偏差导致的撞机问题。

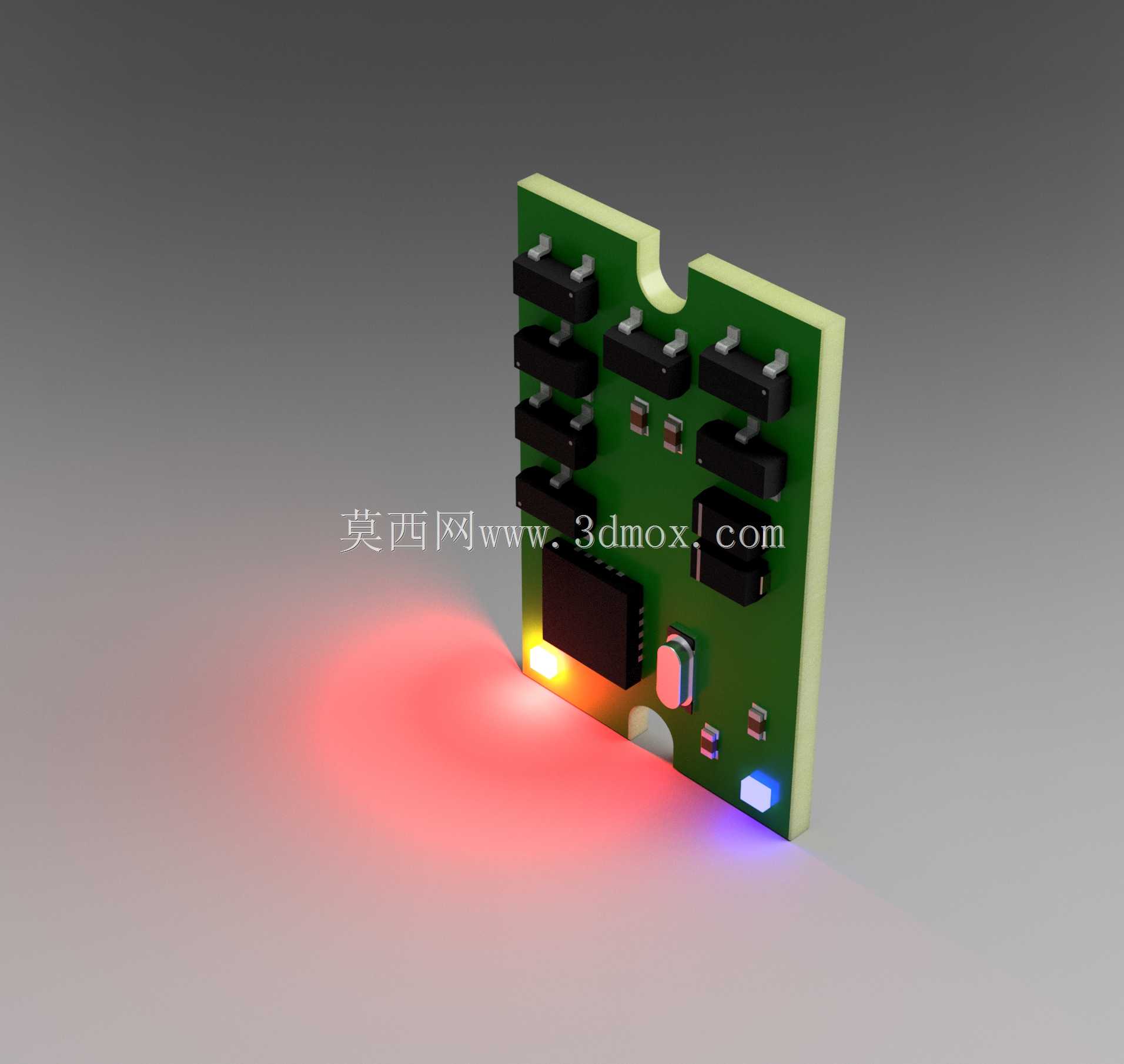

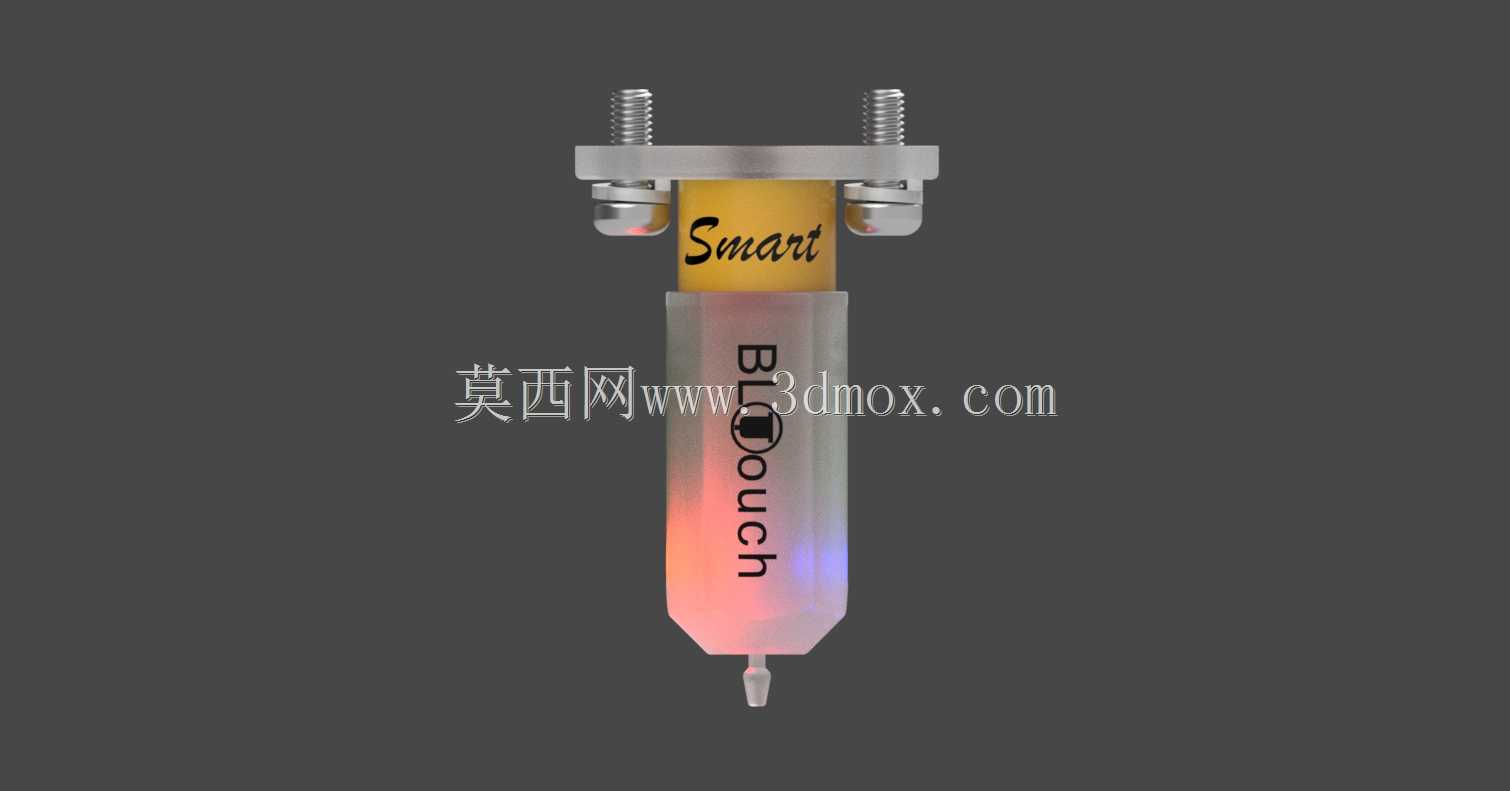

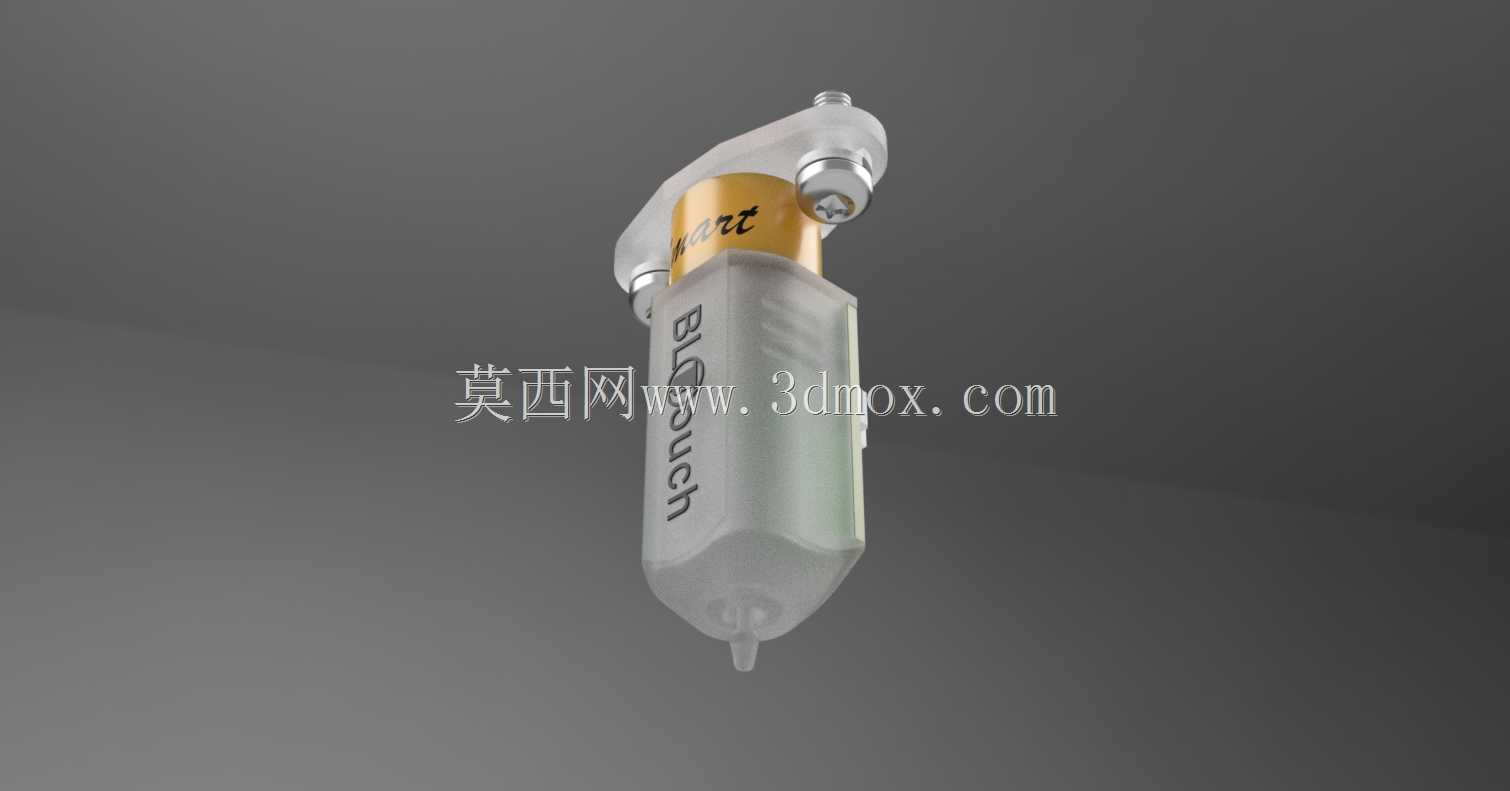

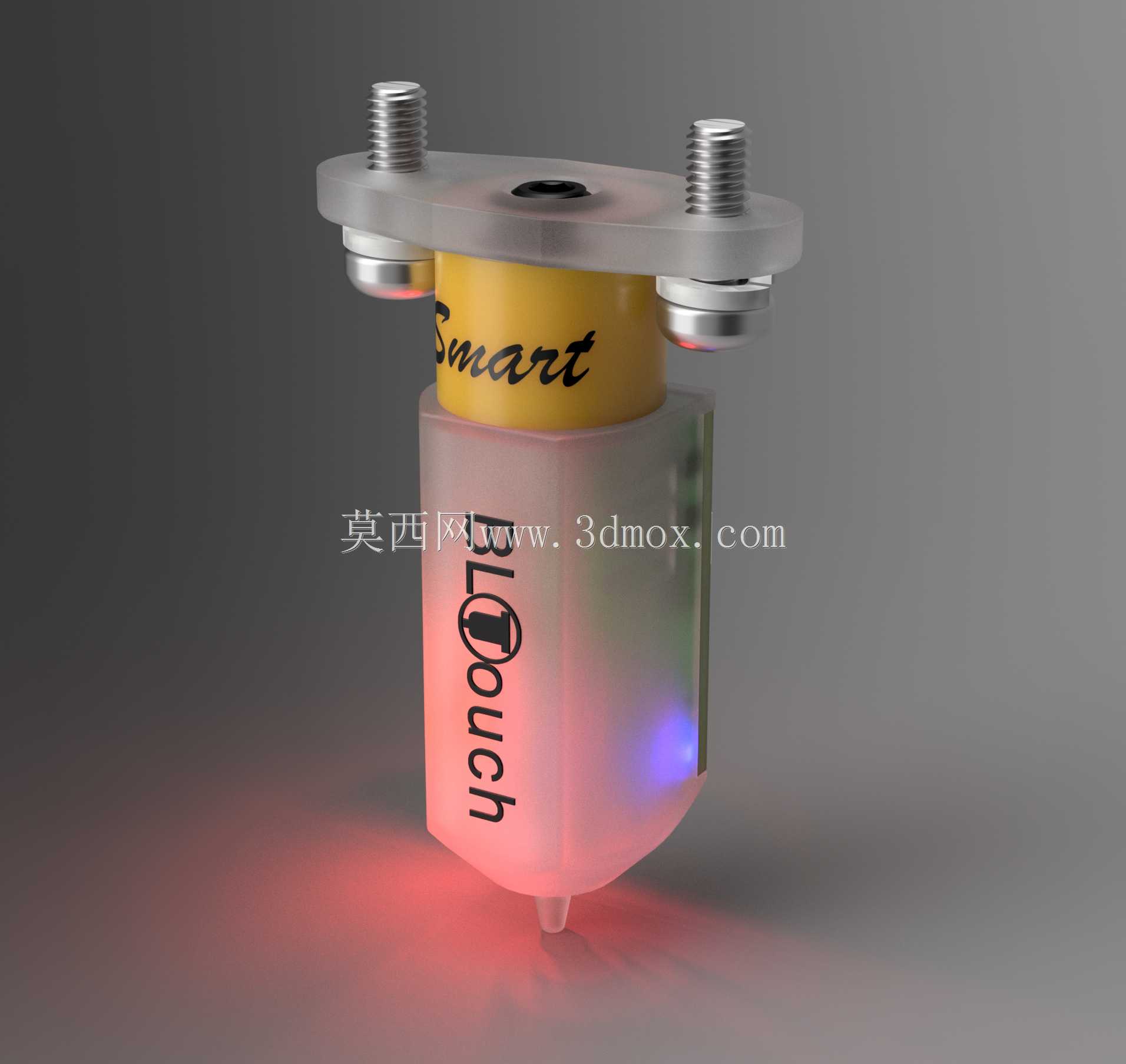

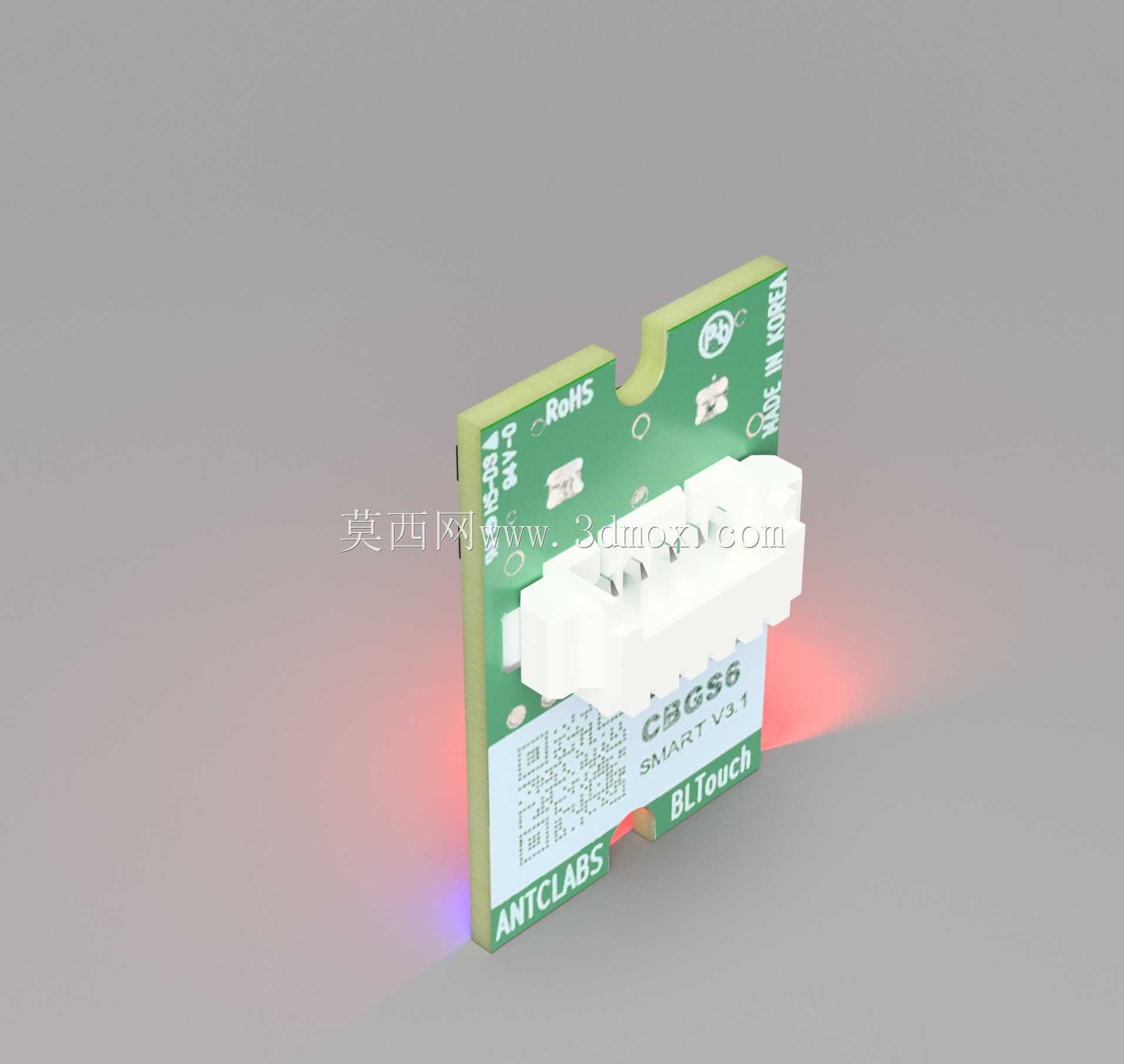

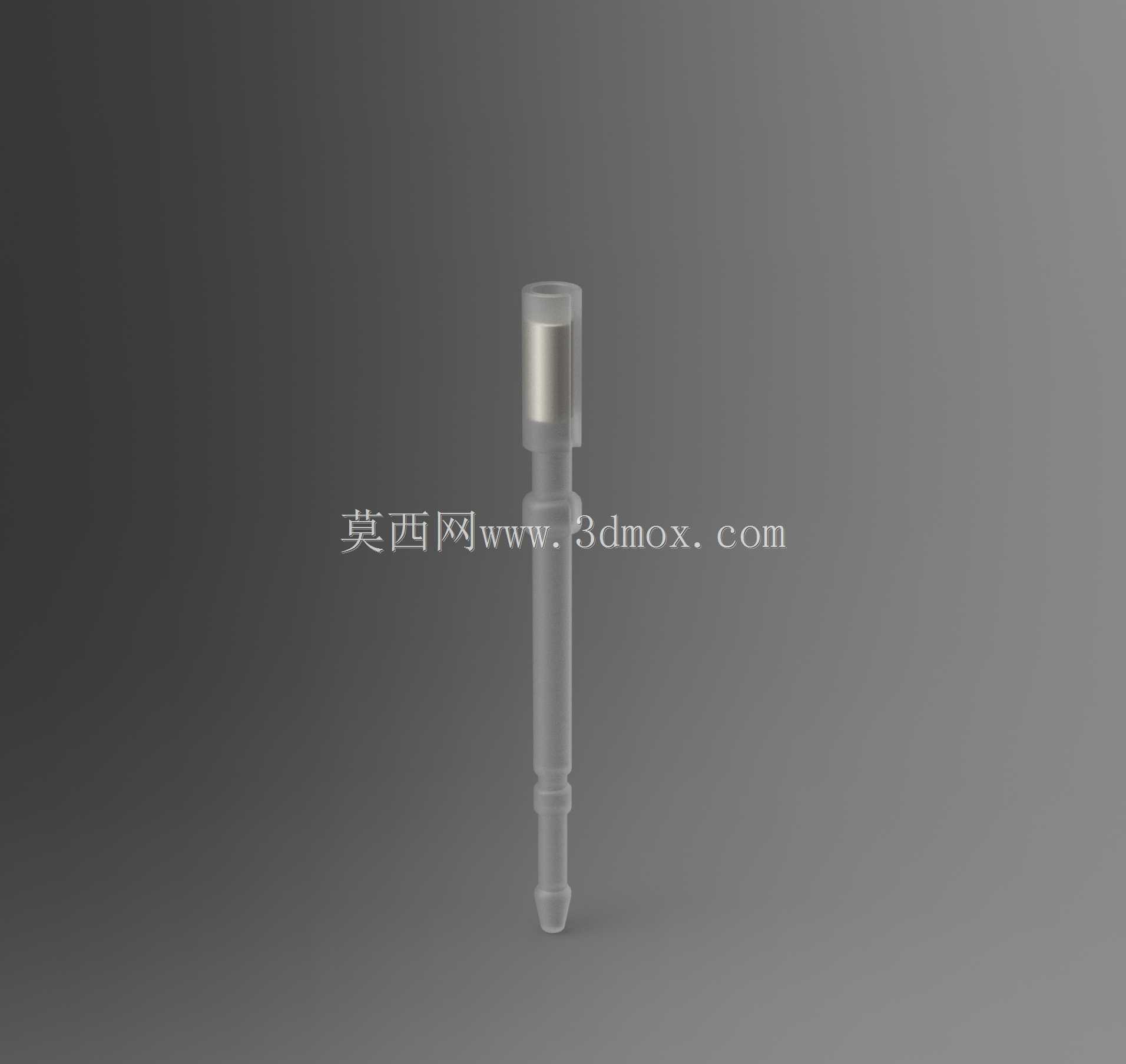

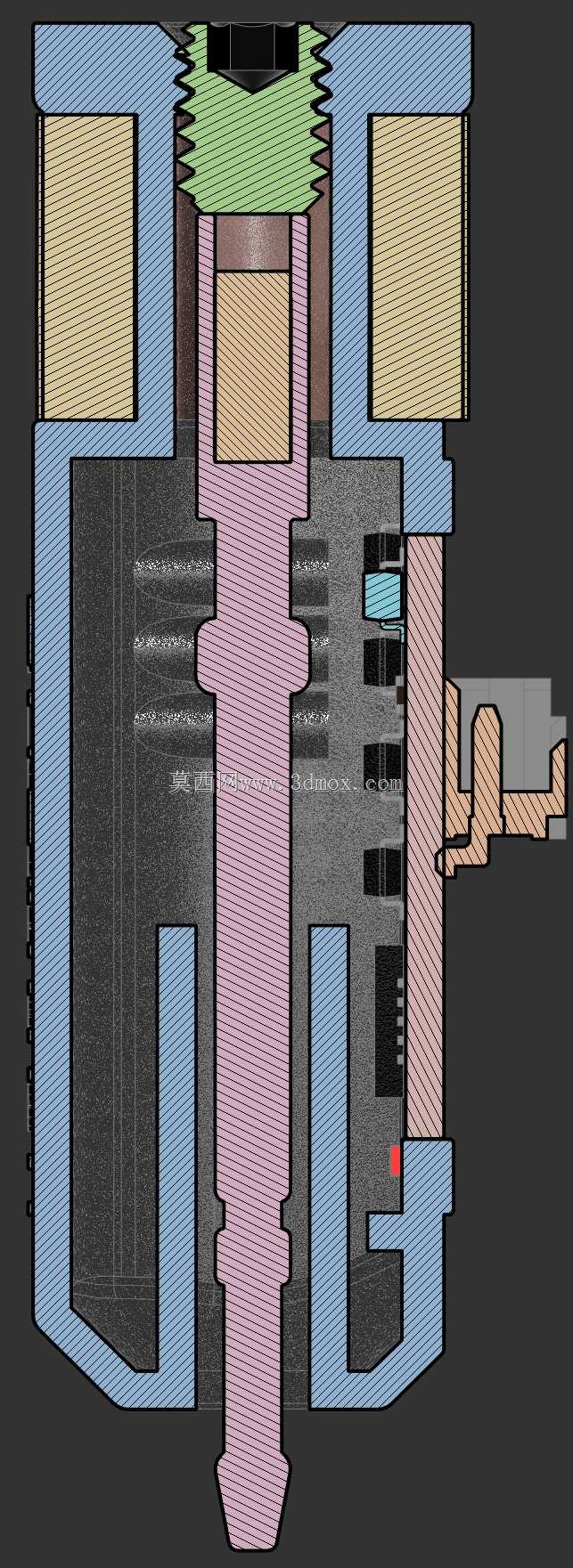

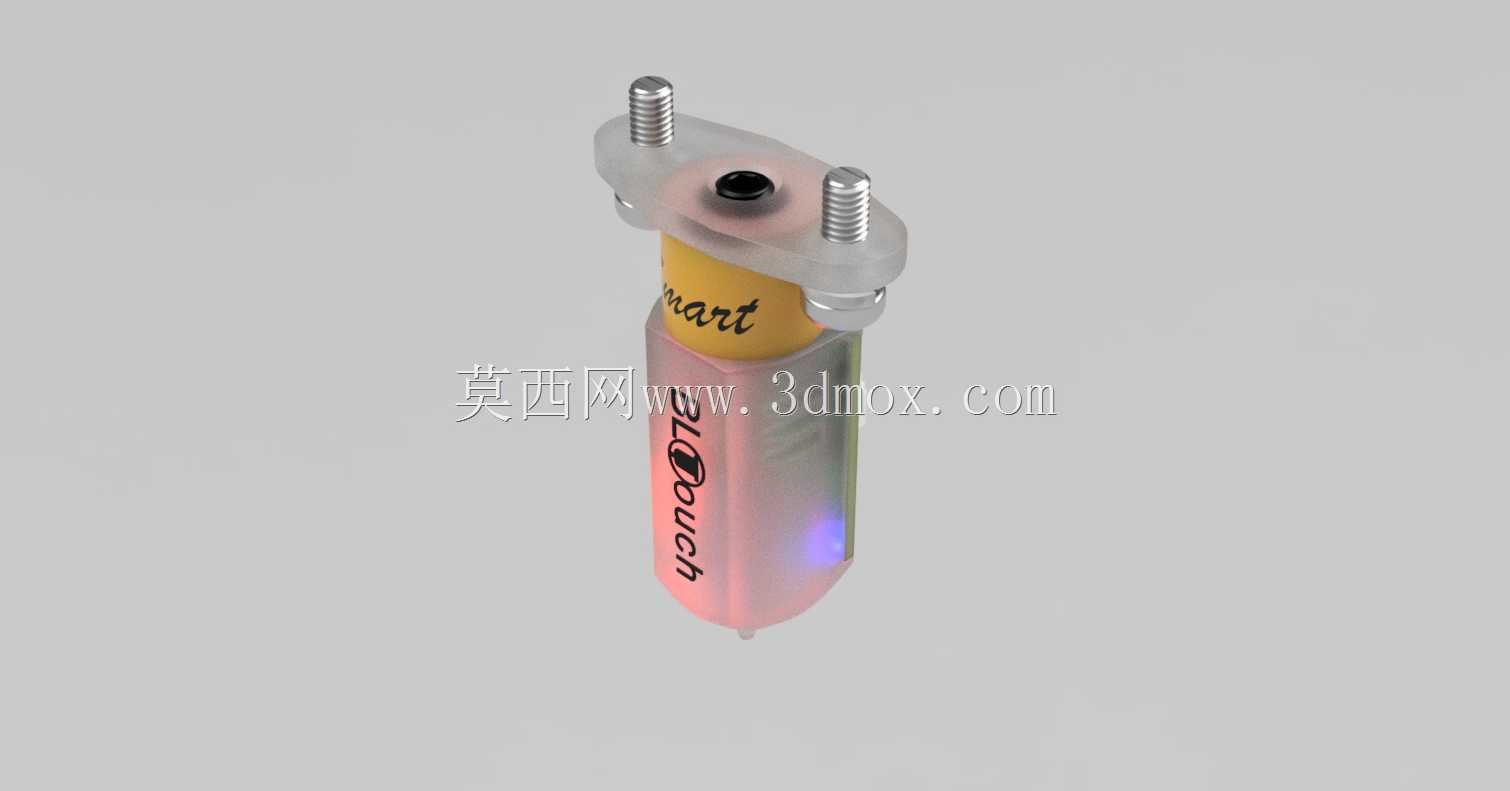

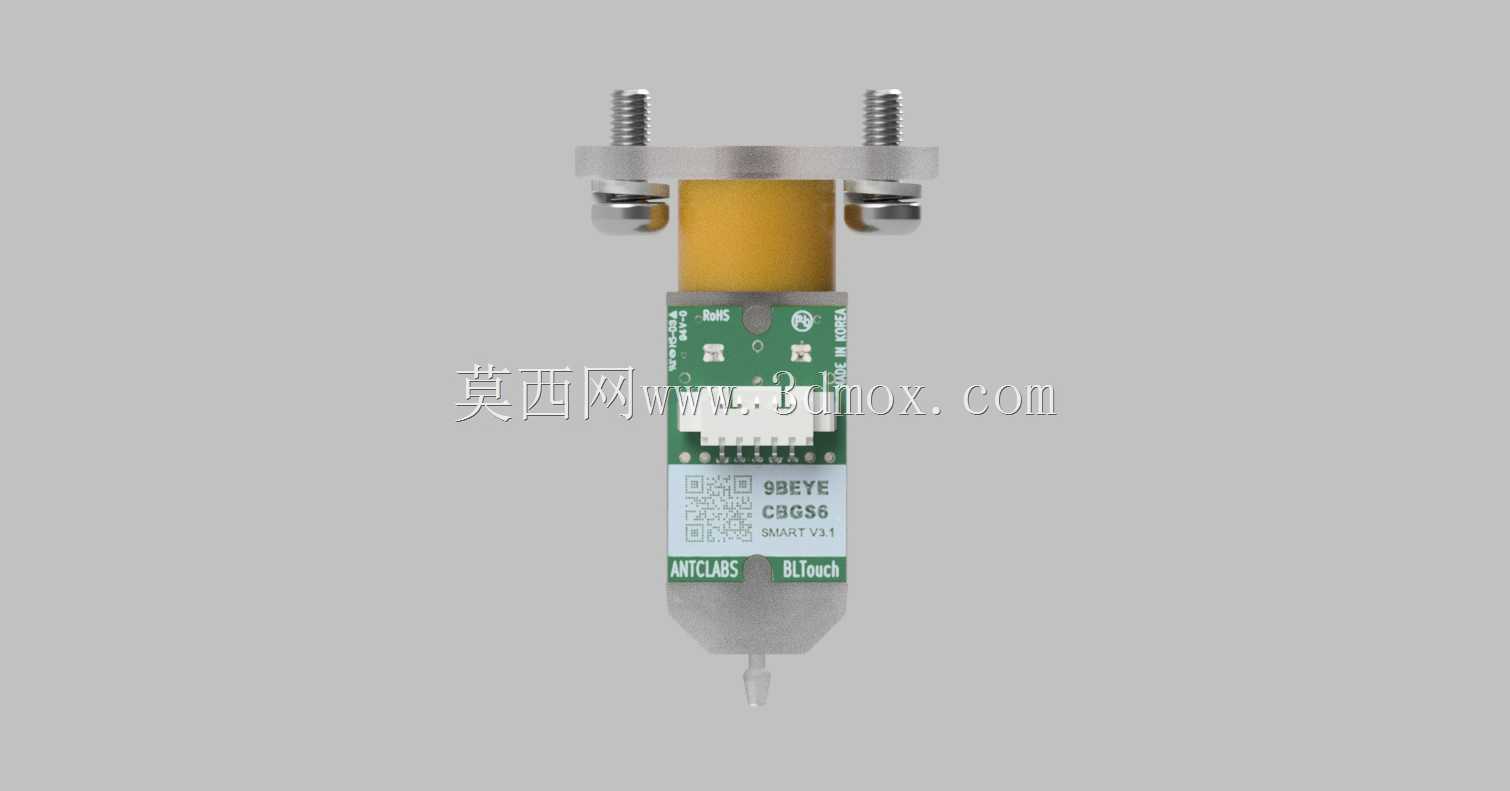

　　建模过程中，首先参考公开的产品外形尺寸完成主体结构的分块建模，上部黄色的主体外壳做了表面丝印的浮雕处理，还原产品表面的Smart标识细节，下部半透明的探头外壳做了半透明材质的透光效果模拟，还原实际工作时内部LED光线透出的视觉效果；顶部的固定法兰采用半透明工程塑料质感，配套的两个固定螺栓、垫片都做了标准件级别的细节还原，螺栓的螺纹牙型、垫片的倒角都按照标准M3紧固件参数建模，保证装配关系完全符合实际。内部结构层面，虽然无法拆解实体探头测绘，但参考同类型探头的通用结构，还原了内部的线圈结构，将其简化为铜圆柱体模型，探针部分做了可伸缩的行程限位结构模拟，背面的Molex Picoblade连接器完全按照实际接插件的尺寸建模，包括针脚位置、外壳卡扣细节都做了还原，同时配套做了PCB板贴纸的纹理映射，还原探头背面的接线标识细节。

　　实际应用中，这类探头可以适配绝大多数开源3D打印机主板，只需要在固件中开启自动调平功能，设置好探头与喷嘴的XY偏移值，设备就可以在打印前自动完成多点平台高度检测，自动生成网格补偿矩阵，哪怕平台存在轻微的倾斜、凹凸形变，固件也可以在打印过程中实时调整Z轴高度，保证首层打印全程与平台保持稳定的间距，大幅降低打印失败率，尤其是在大尺寸打印设备、长时间连续打印的场景下，自动调平探头可以抵消平台热形变带来的高度差，不需要操作人员中途停机重新调平，有效提升设备的连续生产稳定性。建模时还特意还原了探头侧面的BLTouch丝印浮雕效果，以及Kapton胶带质感的表面贴纸细节，让整体模型的渲染效果更贴近实物的视觉质感，探针的尖端做了圆弧过渡处理，和实际产品的探针头形状一致，避免尖锐结构在实际接触平台时刮伤平台表面。
