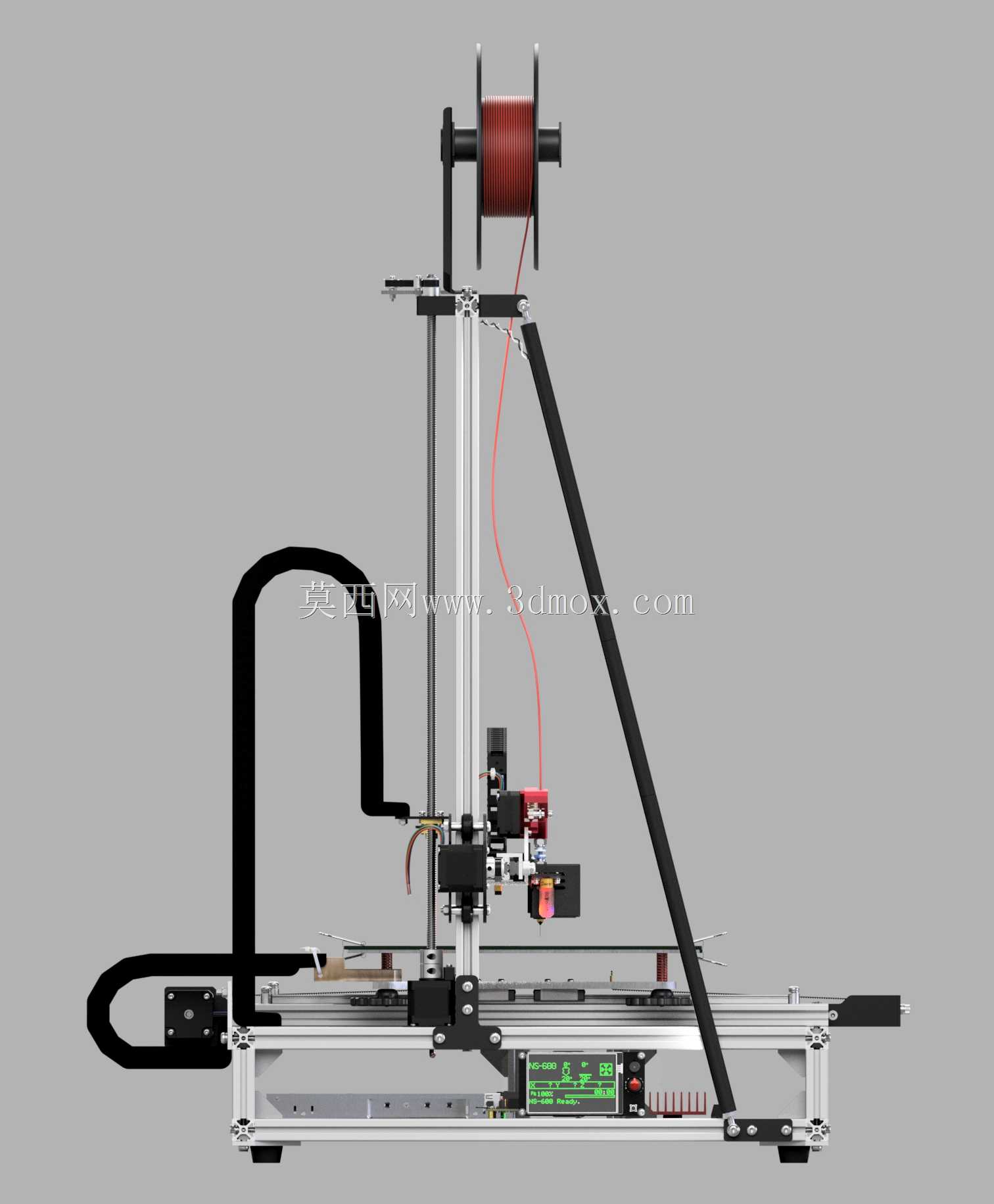

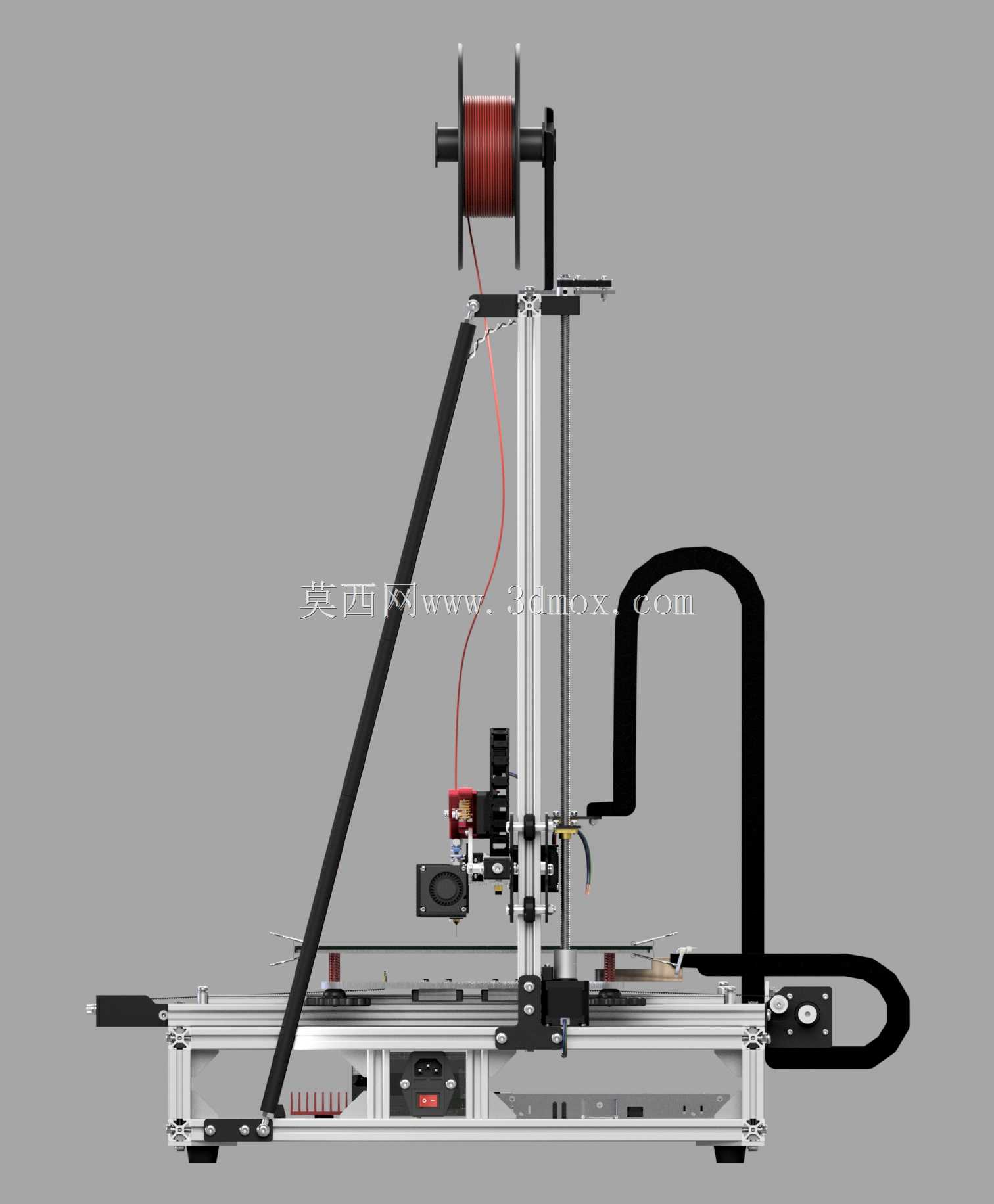

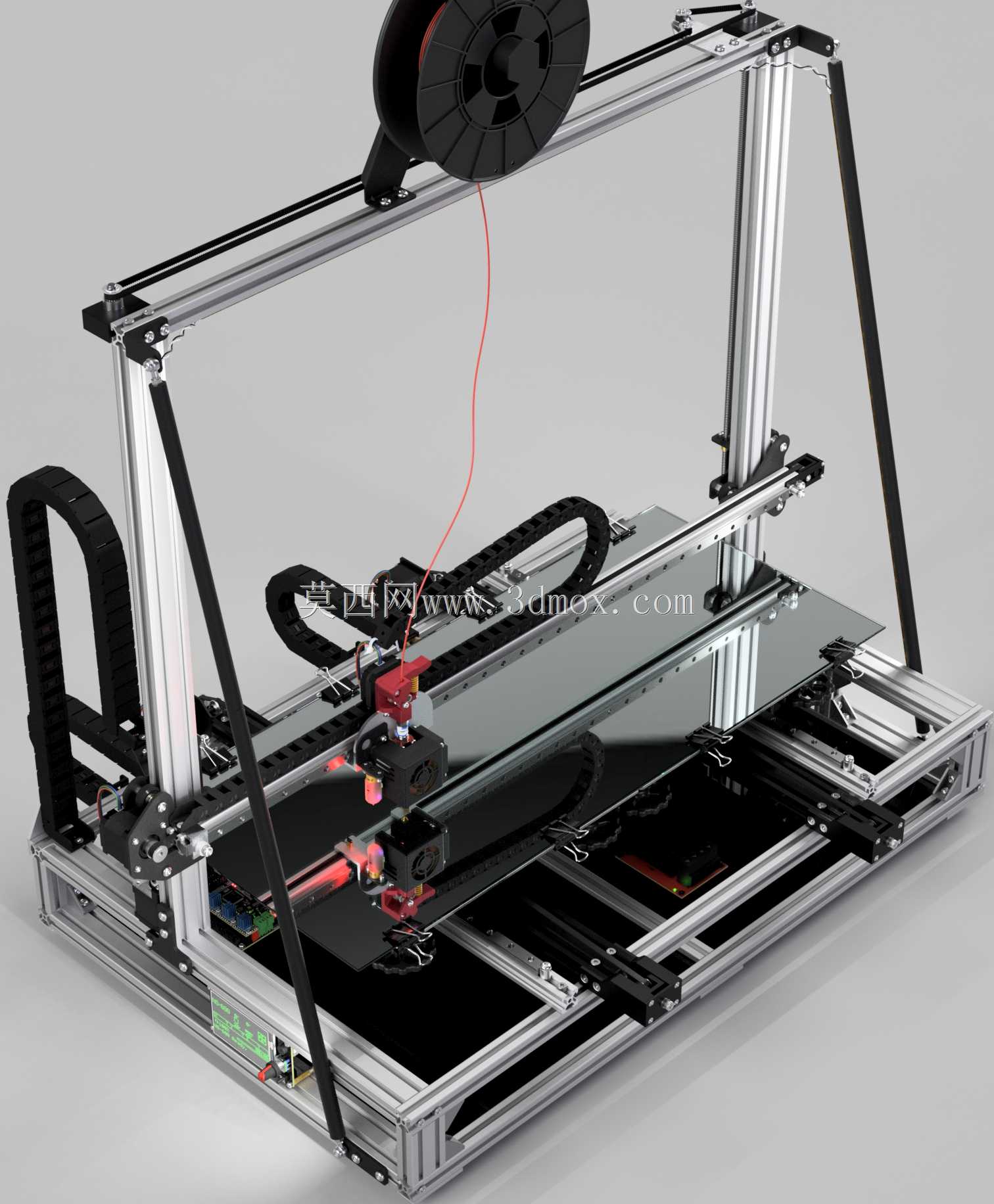

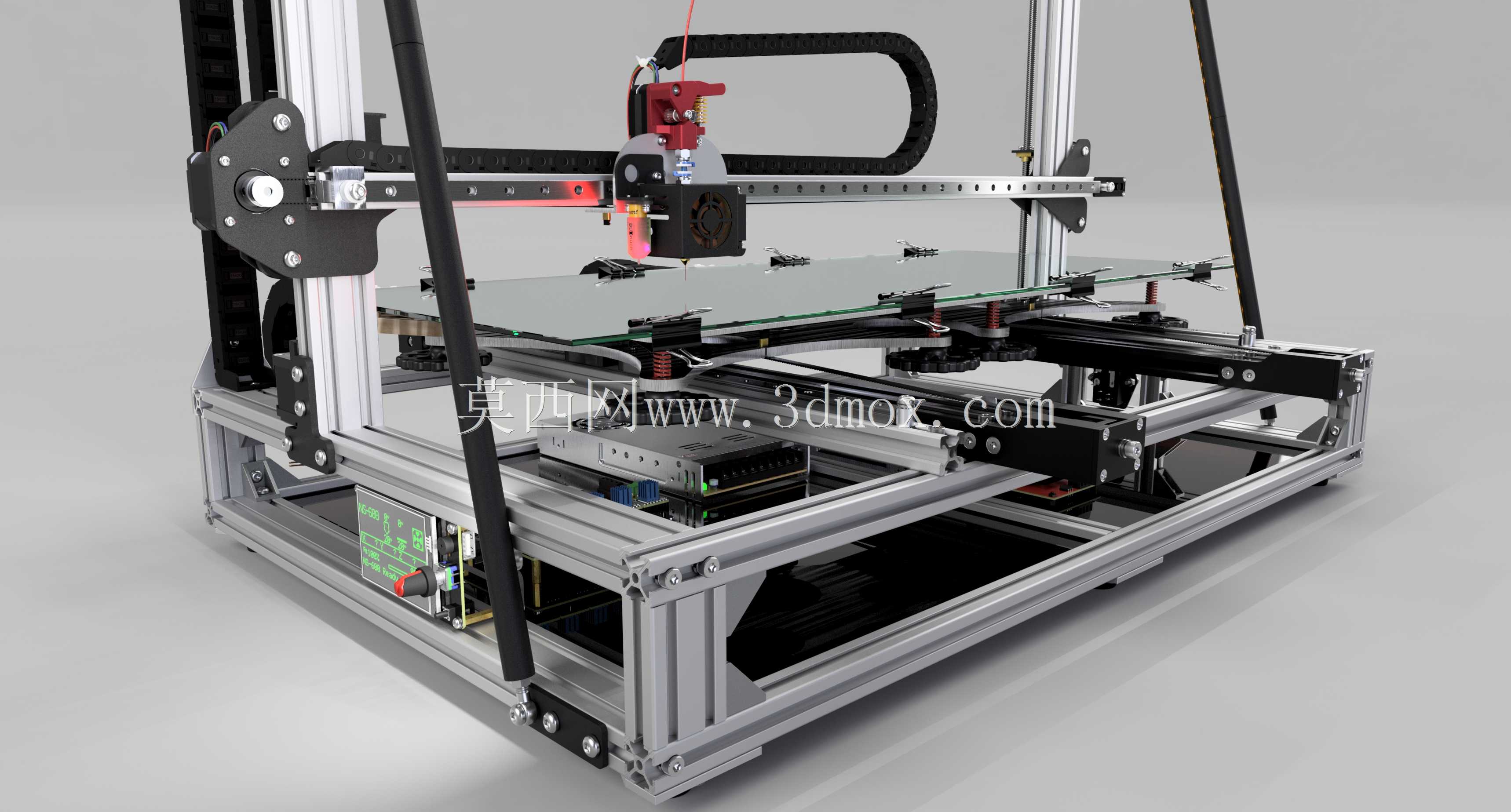

大尺寸FDM熔融沉积成型3D打印设备结构

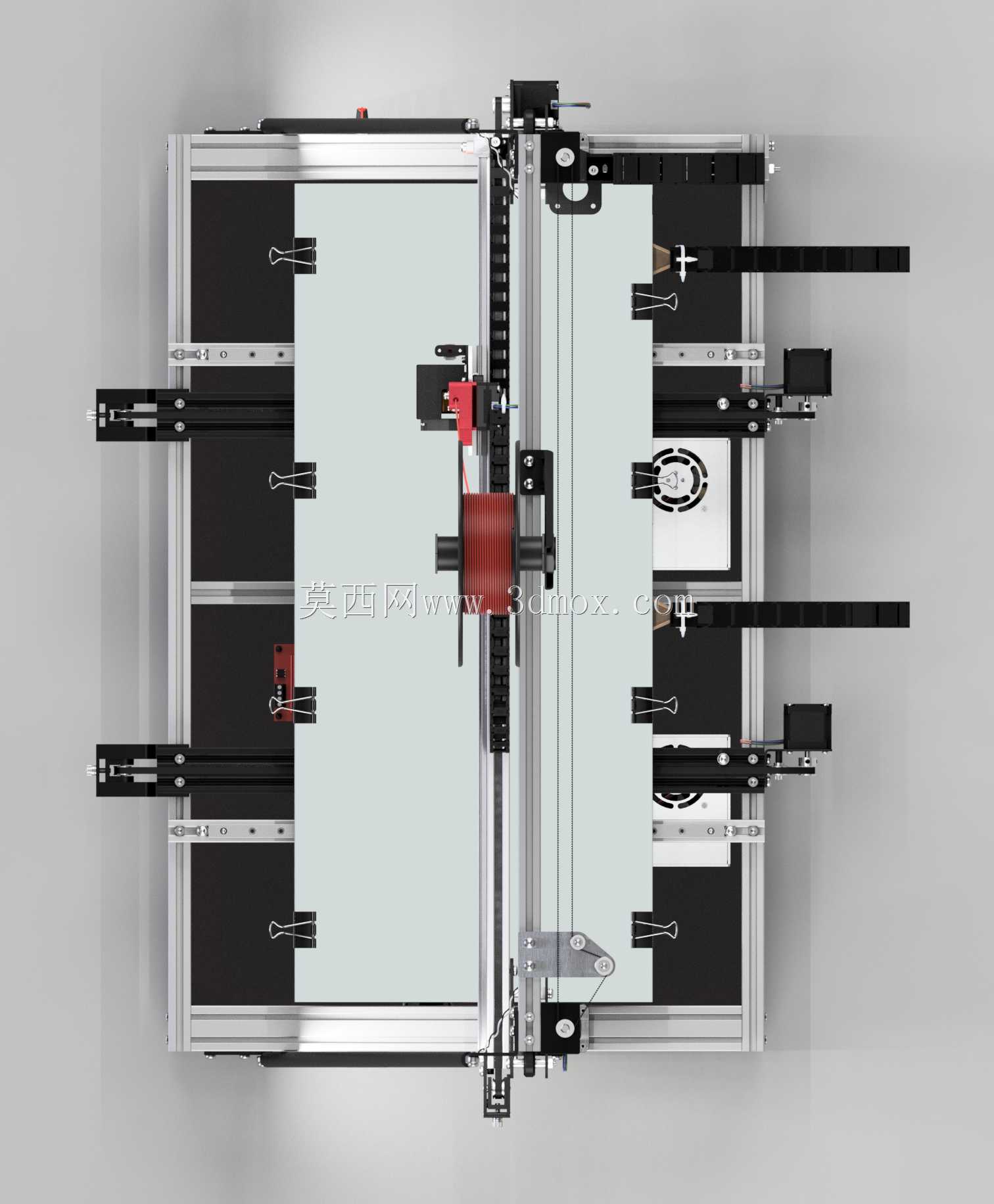

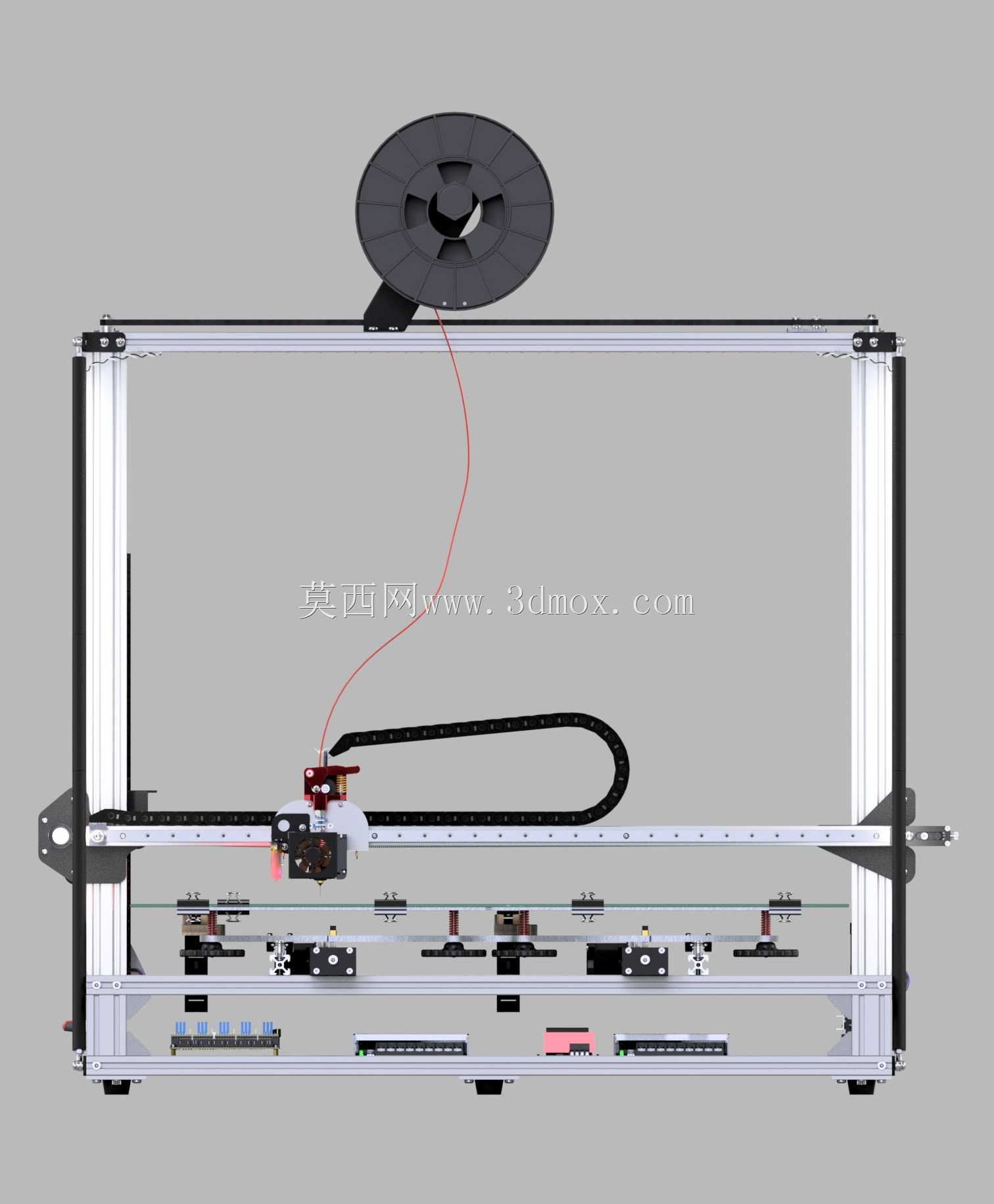

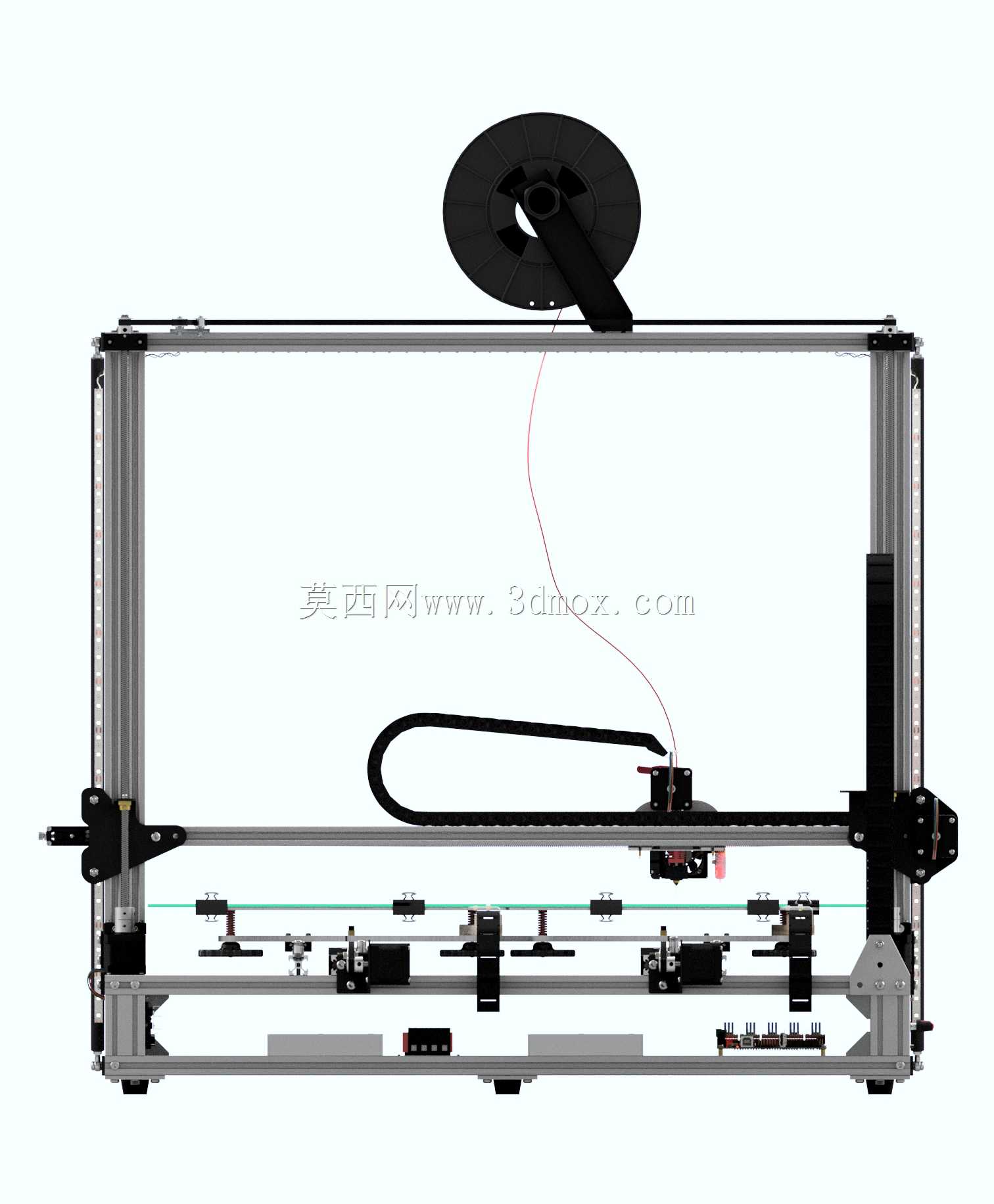

　　该款大尺寸熔融沉积3D打印设备，核心定位面向个人工作室、创客空间的大尺寸单件模型快速成型场景，可覆盖常规桌面级设备无法承接的大尺寸文创摆件、工装治具外壳、结构验证样件的打印需求，无需对模型进行拆分拼接，避免拼接错位、粘接强度不足的后期处理问题。设备成型空间边界设定为600mm×300mm×450mm，打印平台采用620mm×310mm的定制镜面铝板作为成型承载面，尺寸略大于有效成型区域，预留出平台调平、边缘耗材溢出的操作余量，平台可直接适配常规加热床模块的安装孔位，无需额外打孔改造。

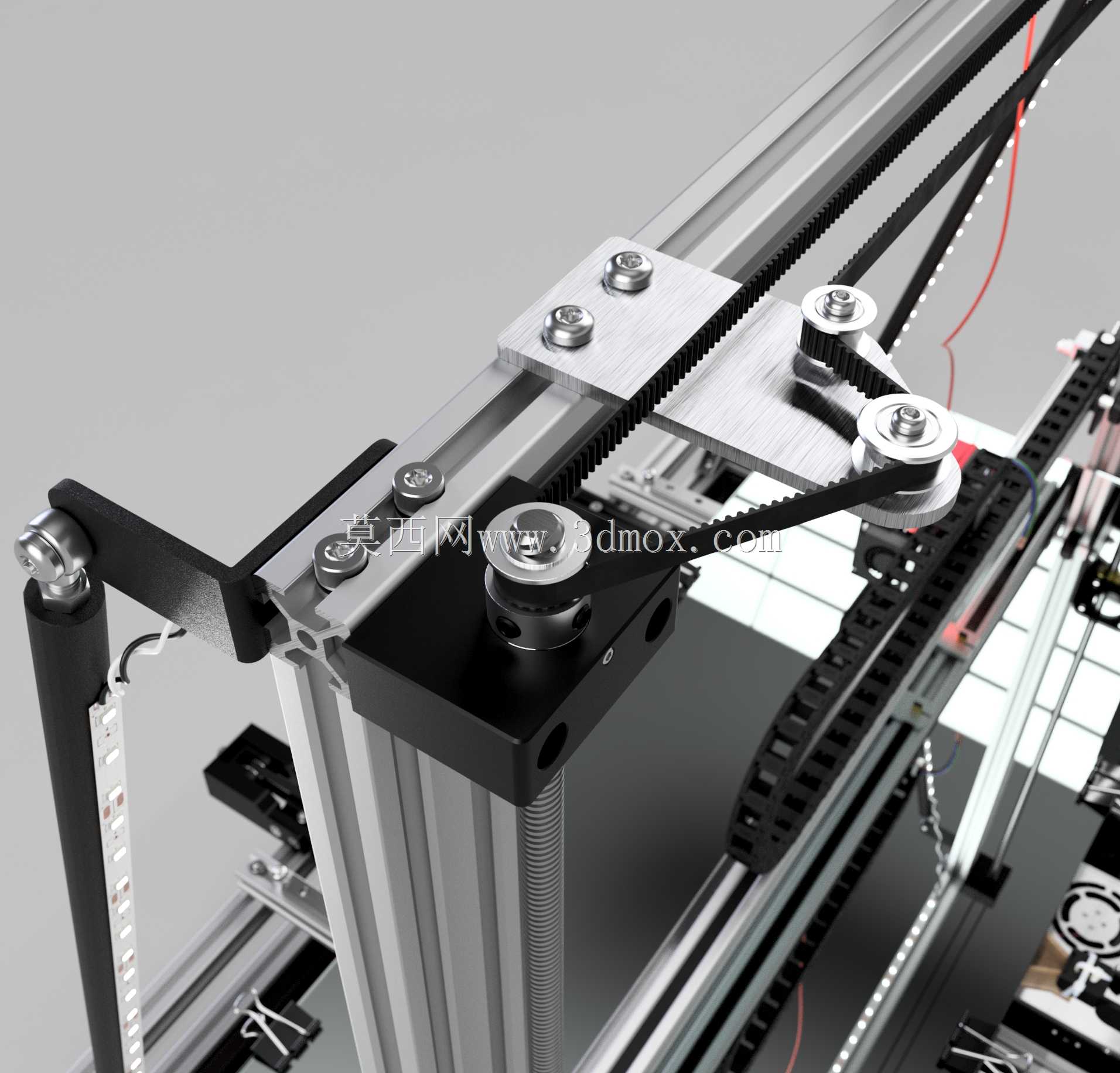

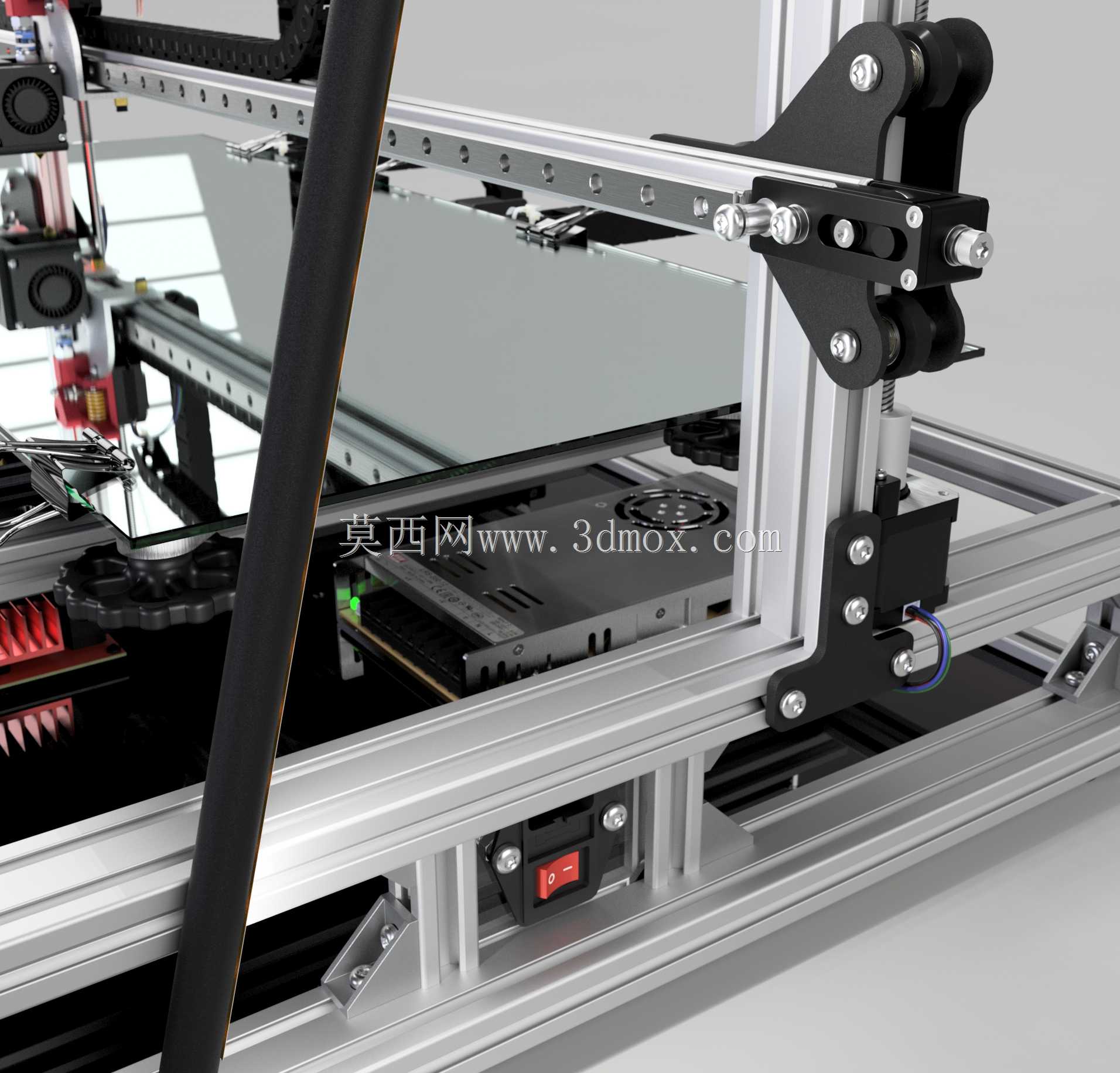

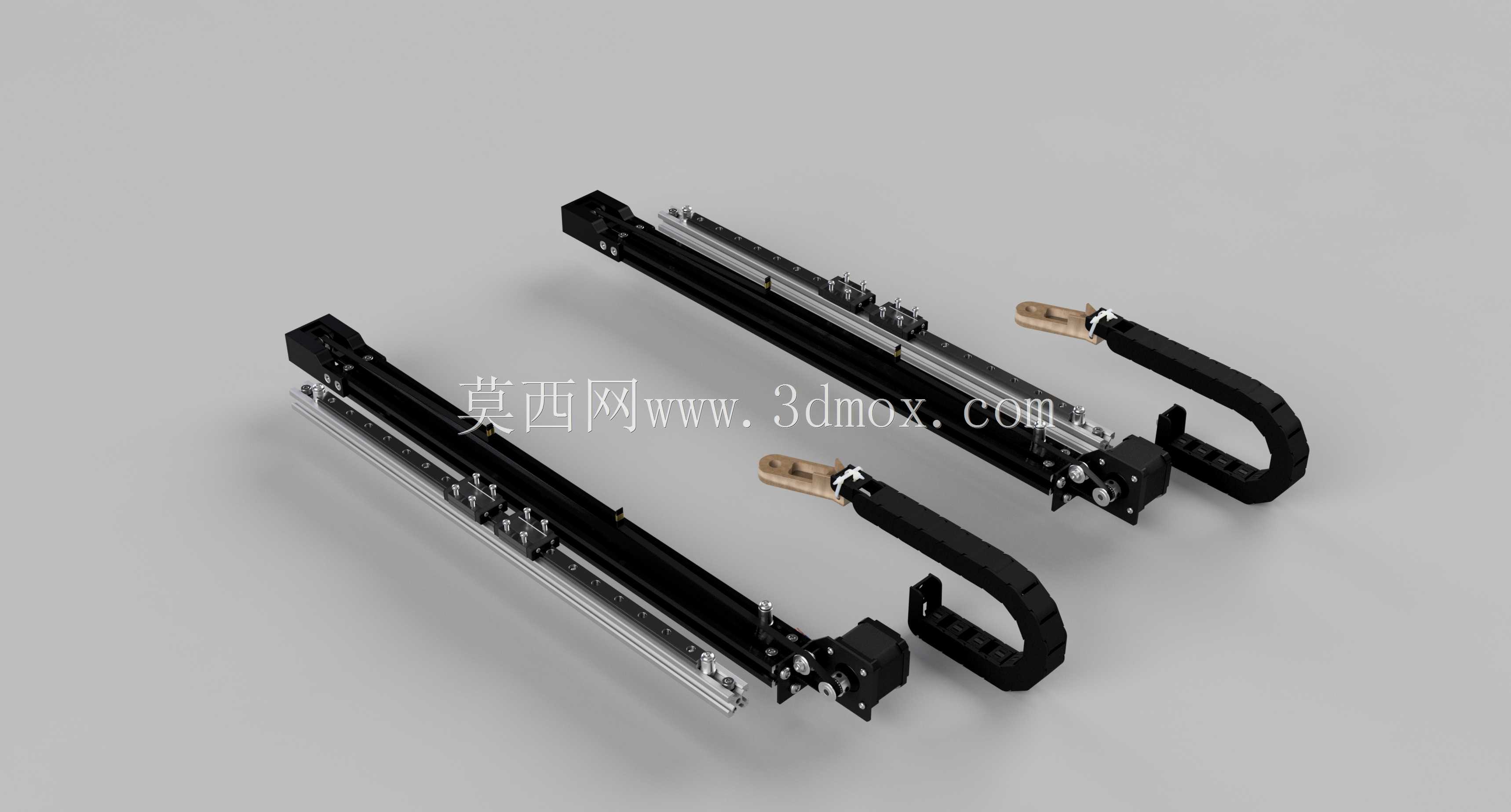

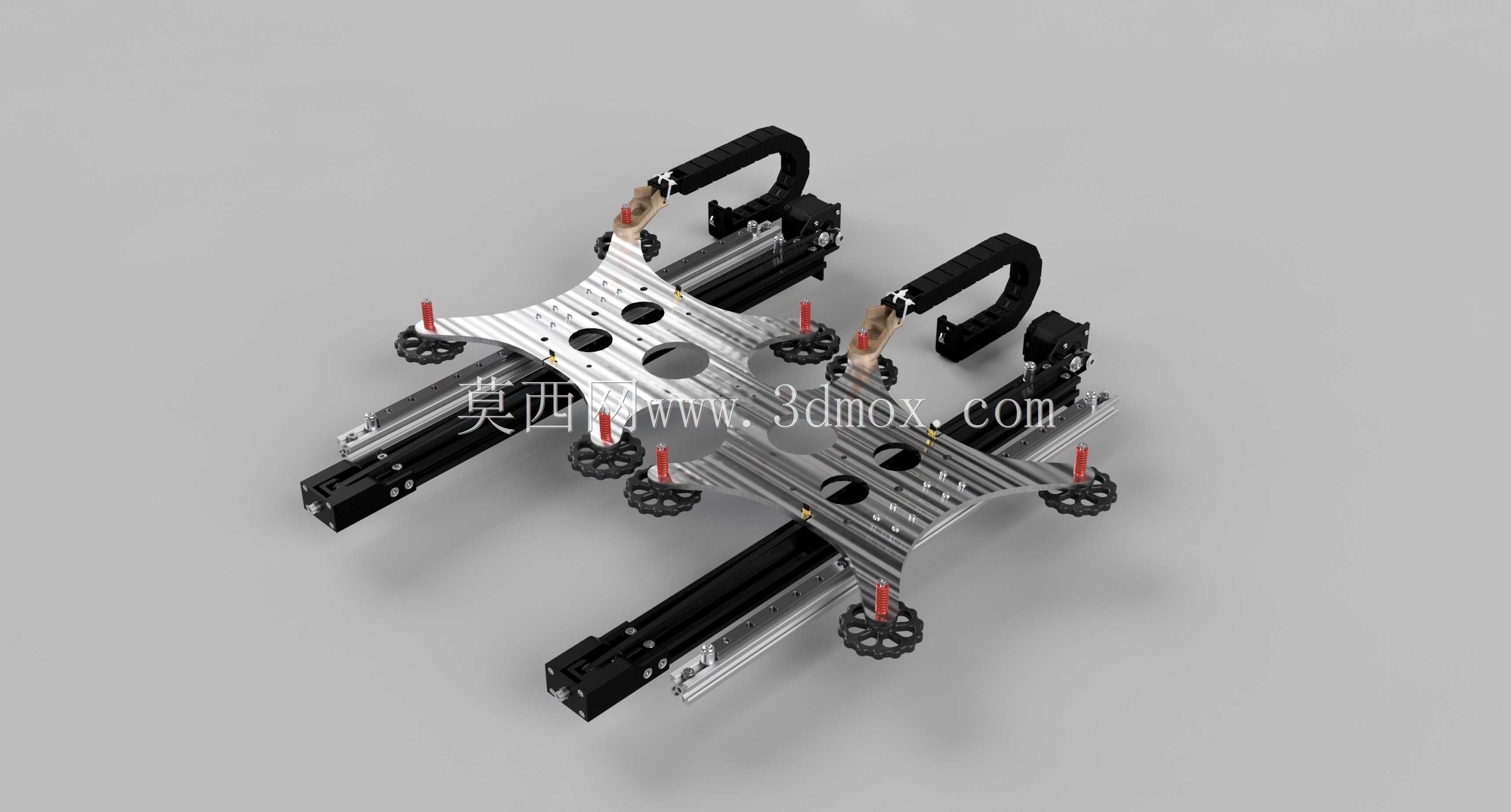

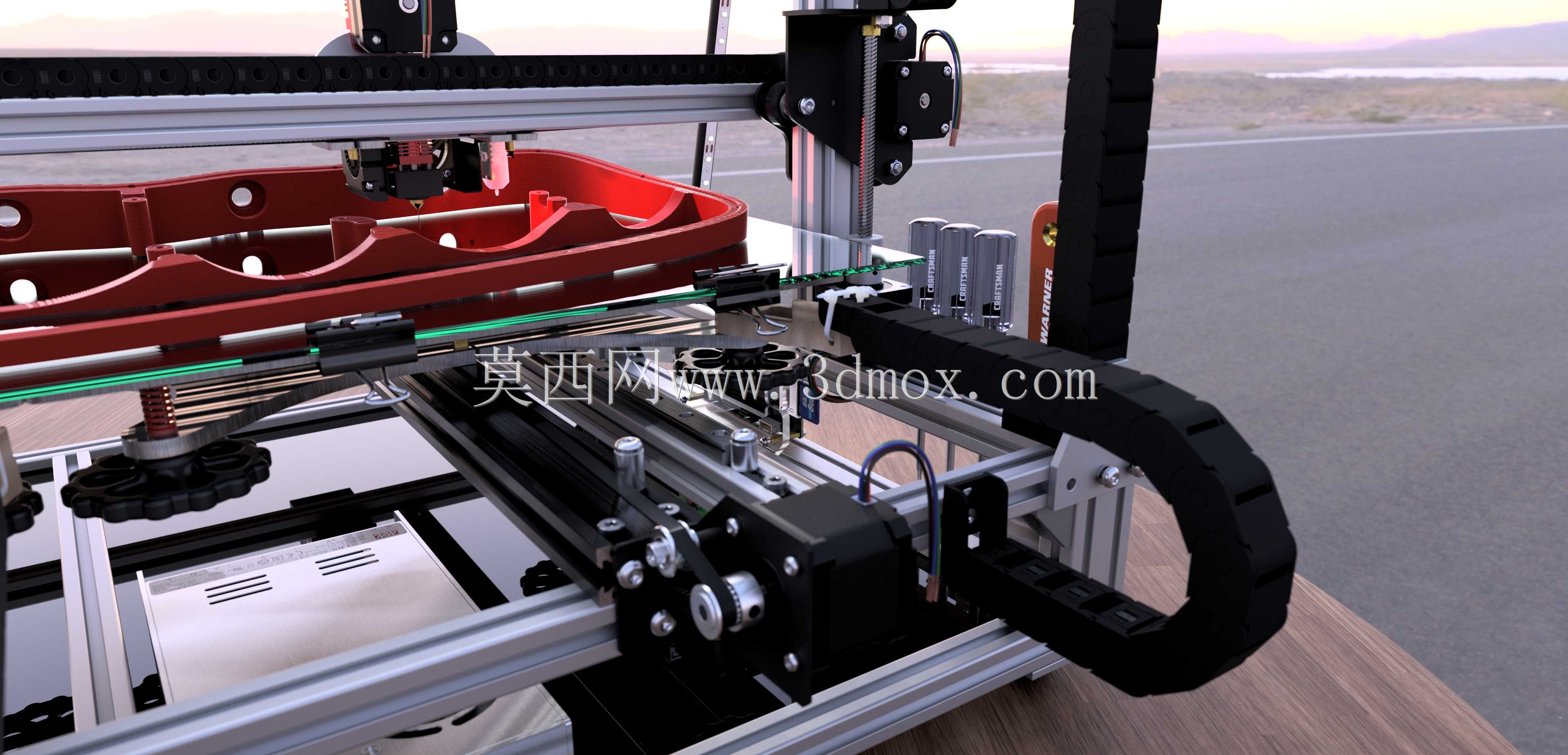

　　运动结构设计上，X轴运动副可选配线性导轨搭配V型滚轮两种方案，适配不同的成本预算与装配精度要求：选用线性导轨方案时，需配套加工专用Y轴托板，托板预留MGN12H线性导轨滑块的标准安装孔位，可直接锁紧固定，保证Y轴运动的直线度与重复定位精度；选用滚轮方案时，可直接适配标准CR-10系列车厢板型材框架，降低零件采购与加工成本。龙门架的Z轴支撑结构采用1/8英寸（3mm）角铝加工制作X支架与拖链支架，Y轴应力消除拖链支架优先选用枫木机加工成型，也可采用3D打印制作替代件，考虑到热源附近的热变形问题，不建议在加热端周边使用热塑性塑料打印的受力结构件，避免长期受热出现蠕变变形影响运动精度。Z轴皮带张紧支架采用3mm铝坯料加工制作，Z皮带选用1/4英寸（6mm）宽度的铝坯加工件，可选配隐藏式阻尼结构，避免龙门架长期受力出现不均匀下垂，保证Z轴上下运动的平行度。

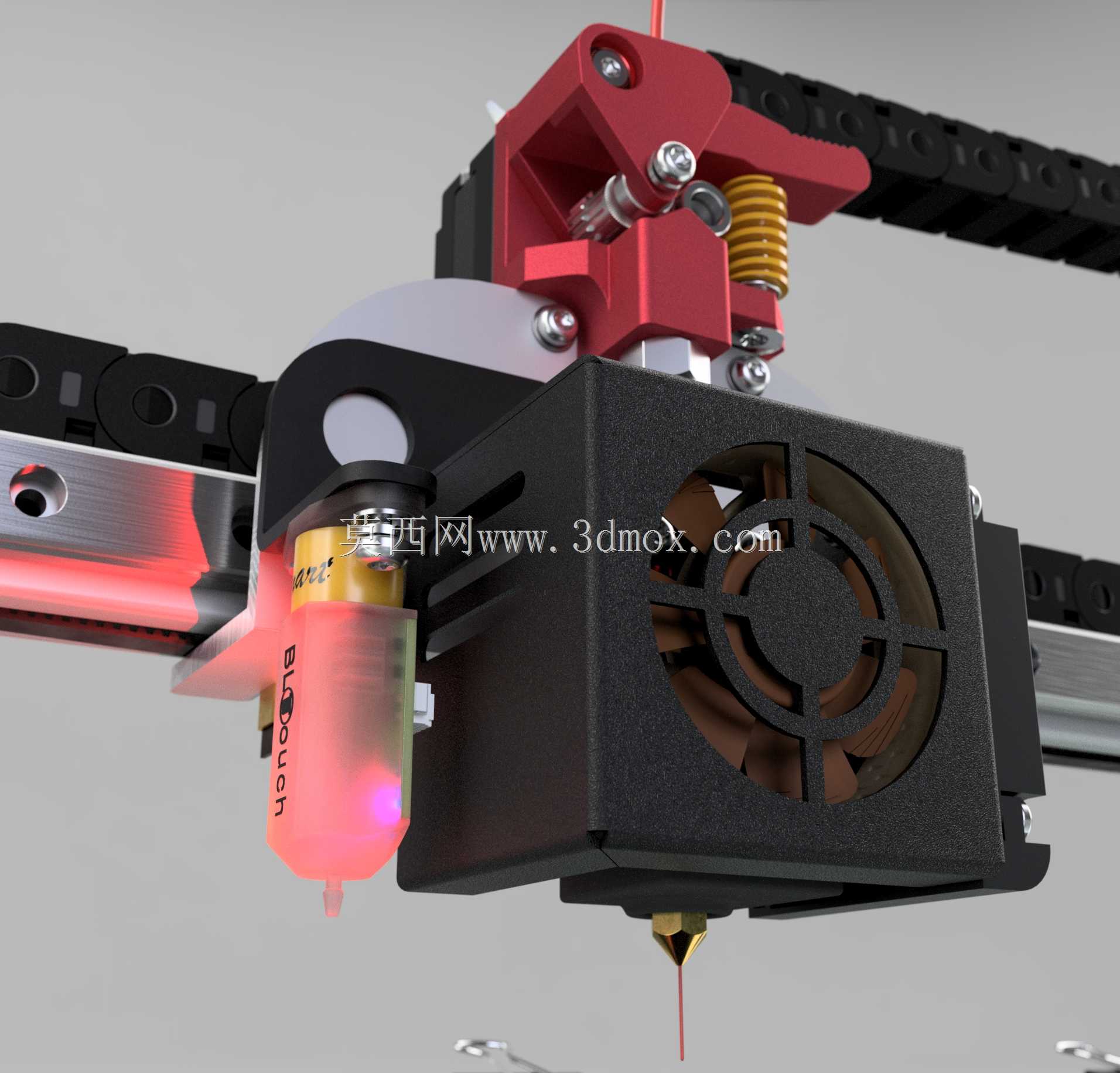

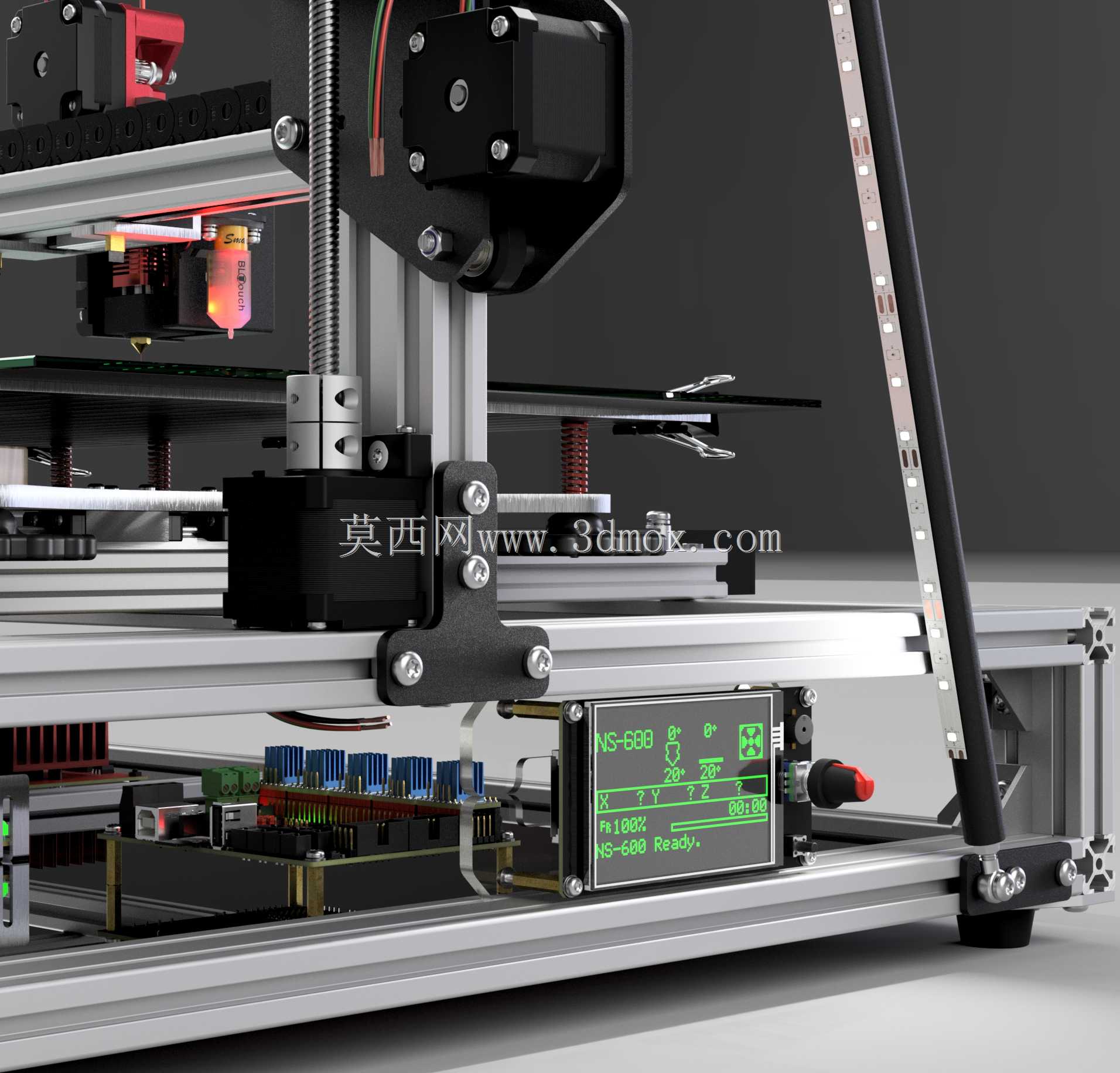

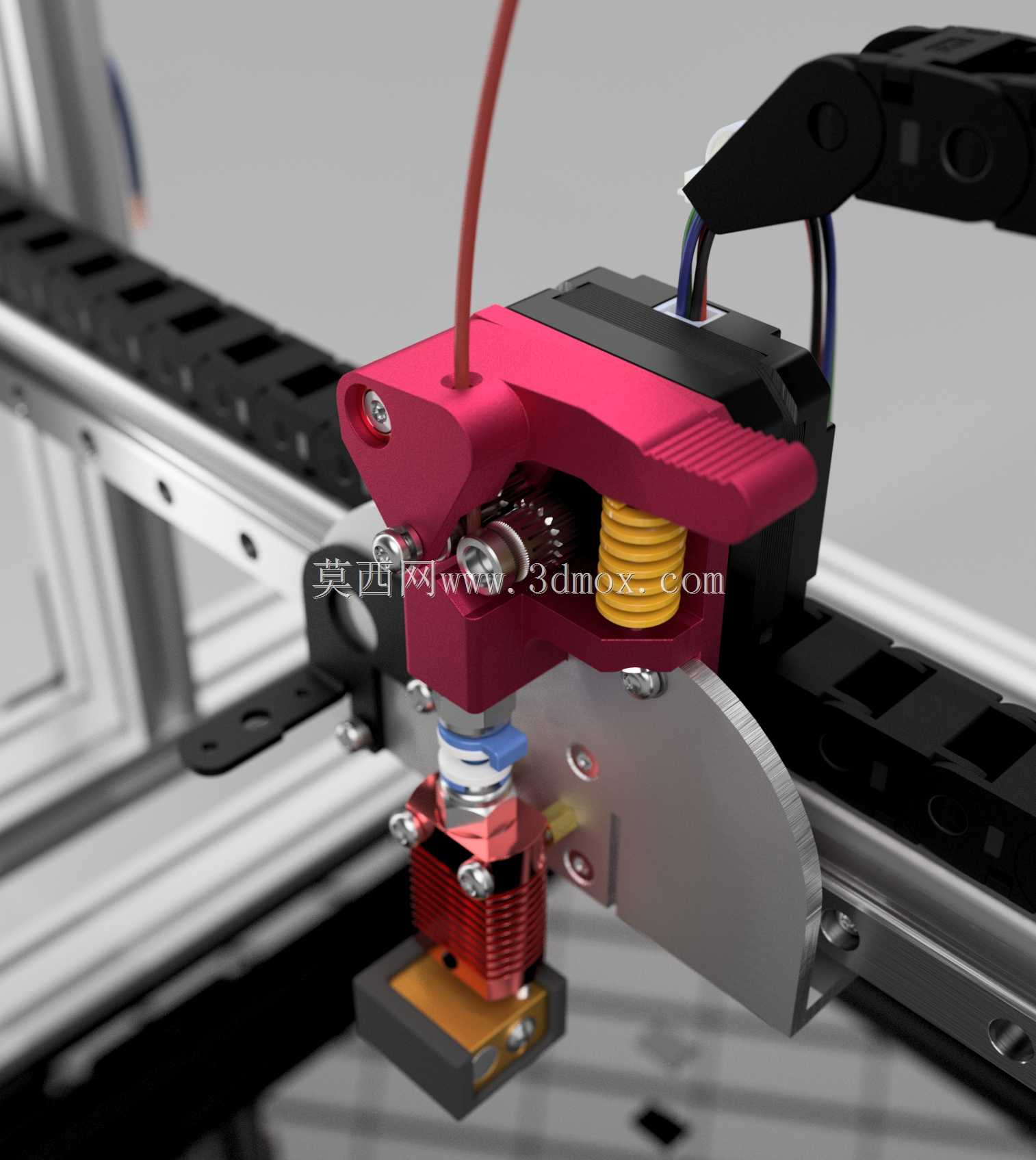

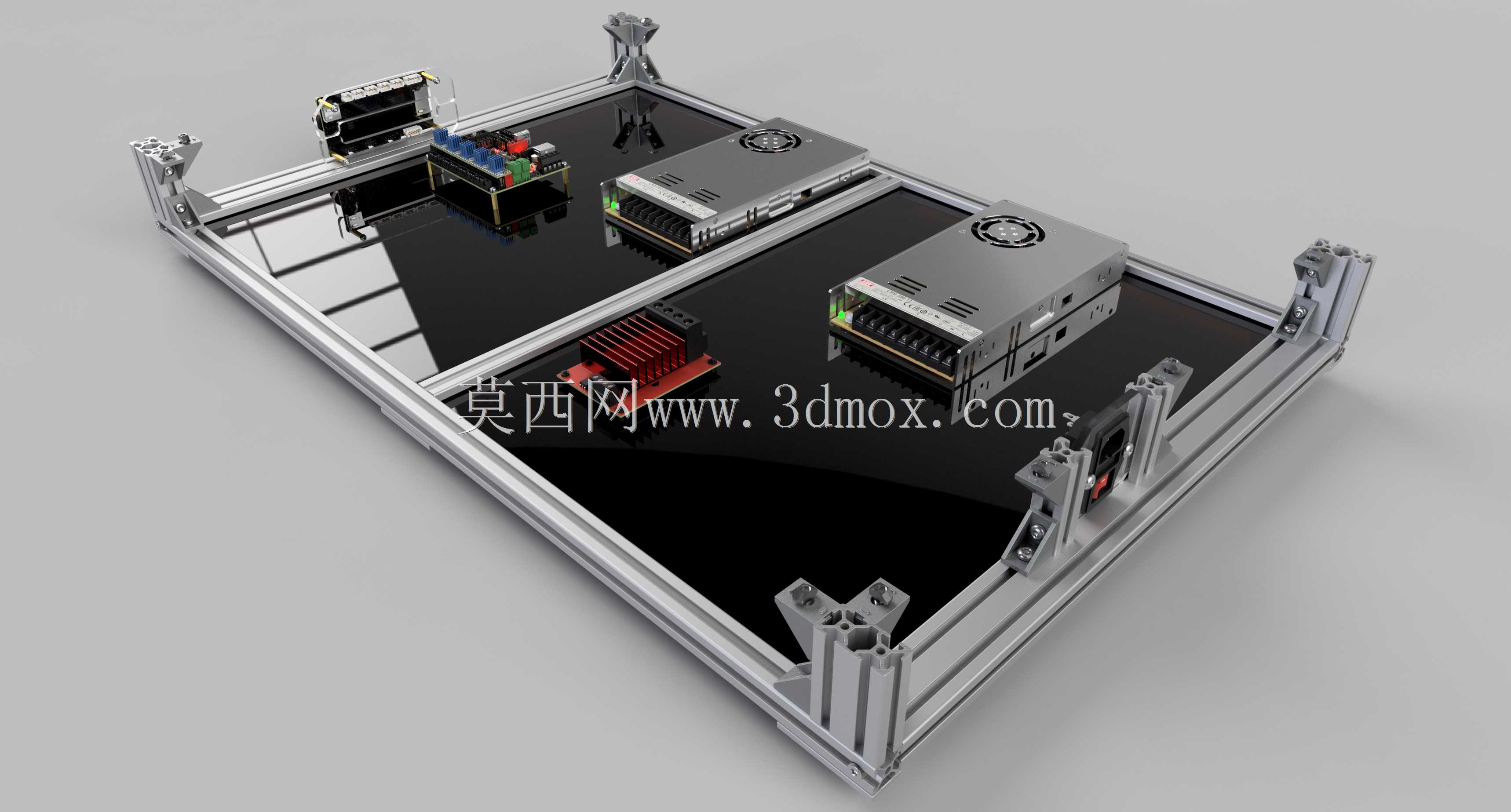

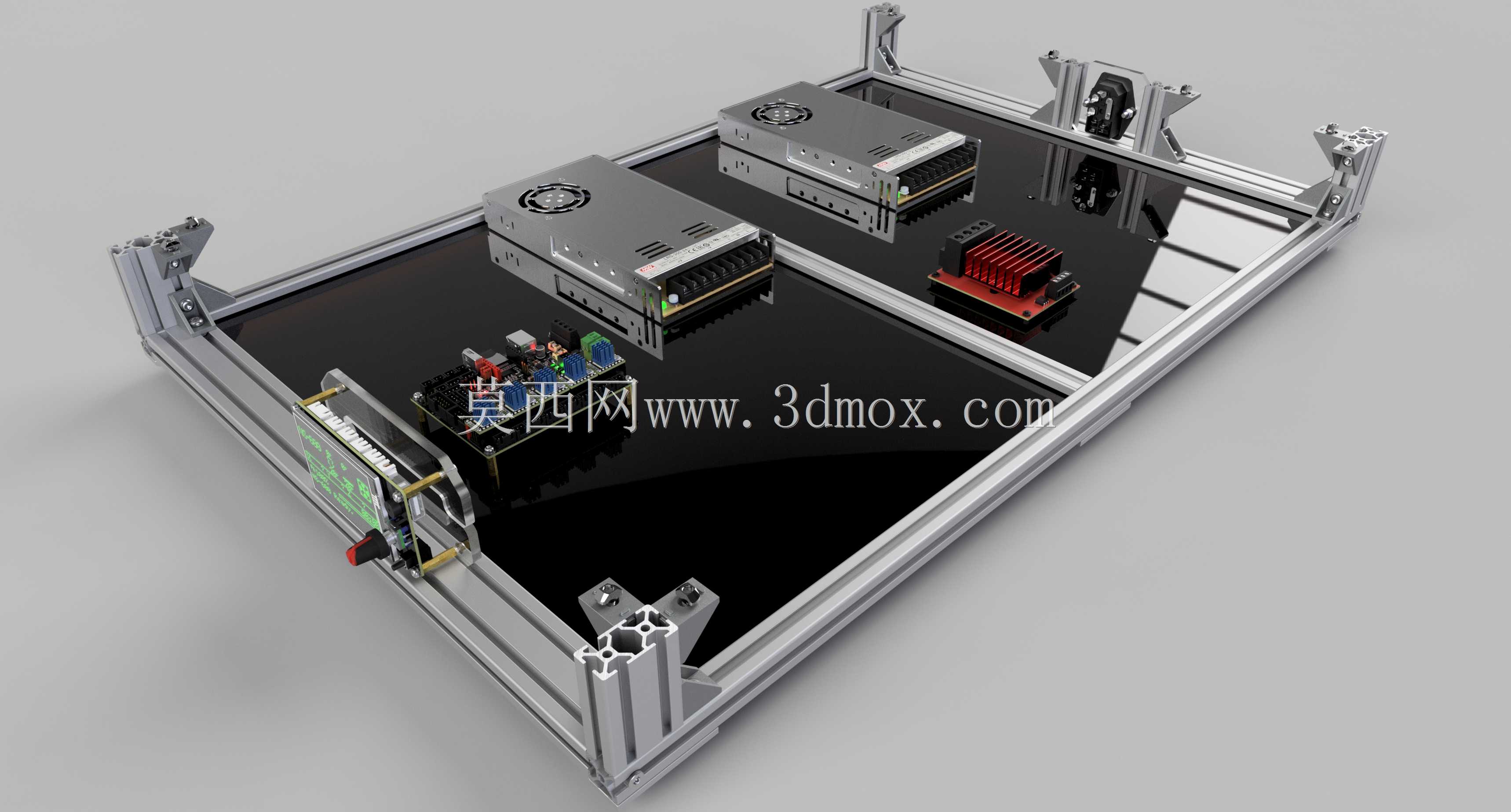

　　供配电与热端设计上，设备采用双电源独立供电逻辑，12V电源单独负责控制板与热端模块供电，改装后的24V电源调整输出为18V为热床供电，避免单电源负载过大导致的电压波动问题；两个12V规格的加热床采用串联接线方式，任意一个加热床出现断路故障时，整个加热回路自动断开，避免局部过热引发安全隐患，热床测温仅采用单路NTC热敏电阻，简化温控接线逻辑。电源选用Mean Well LRS-350-24型号，将库存微调电位器更换为10kΩ规格后调整输出电压至18V，匹配改装后的热床供电需求，避免过大电流流向12V加热回路造成器件损坏。

　　紧固件选型上，整机所有受力连接位置全部采用不锈钢Torx梅花螺钉，替代常规内六角与十字螺钉，这类梅花螺钉可承受更高的锁紧扭矩，多次拆装紧固循环不会出现螺帽滑牙问题，适配设备调试过程中频繁拆装调整的需求，避免螺钉滑牙导致的结构维护难题。传动部分的X轴运动配套设计专用V形轮组件，轮子支架可直接通过标准电商渠道采购成品件，无需单独开模加工，降低整机制造成本。设备固件需在马林CR-10S开源固件基础上进行针对性参数调整，匹配大尺寸成型空间的运动行程、加热功率、步进电机电流参数，保证运动控制的稳定性，避免大尺寸打印过程中出现丢步、尺寸偏差问题。设备框架采用标准铝型材拼接，所有型材切割端面做倒角处理，避免装配过程中划伤操作人员，拖链内置所有运动线缆，避免线缆长期往复运动出现磨损断线问题，提升设备长期运行的可靠性。
