创想三维Ender6桌面级FDM3D打印设备结构

　　桌面级熔融沉积成型设备在创客空间、中小批量手板打样、教育实训场景中应用广泛，这款CoreXY结构的封闭式打印设备，针对入门级设备打印速度慢、成型精度受环境温湿度影响大的痛点做了针对性结构优化。从实际使用场景来看，这类设备常被放置在学校实训教室、个人工作室、小型产品研发部门，用来打印功能验证件、工装夹具、创意文创产品，相比工业级打印设备，它的占地空间更小，部署不需要额外的工业气源、稳压电源配套，普通民用220V供电即可启动运行，日常维护仅需定期清理喷嘴积料、检查传动皮带张紧度，运维成本远低于工业级增材制造设备。

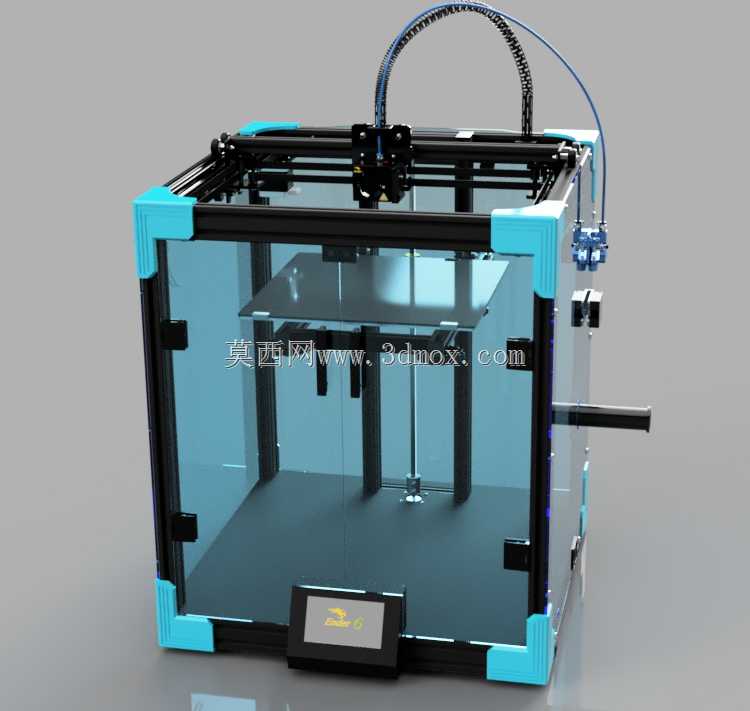

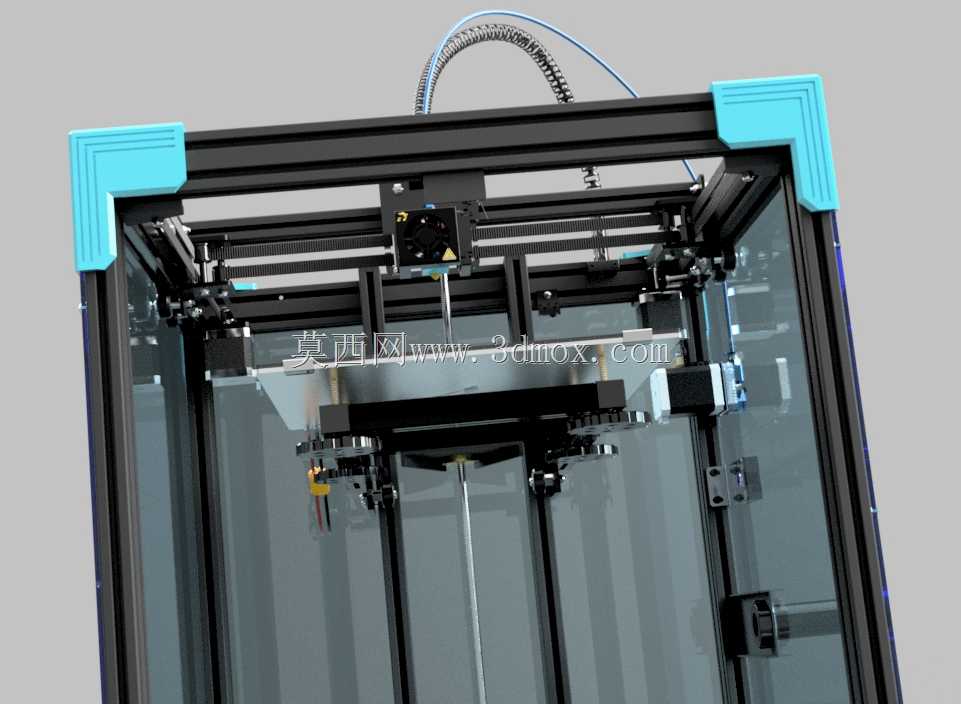

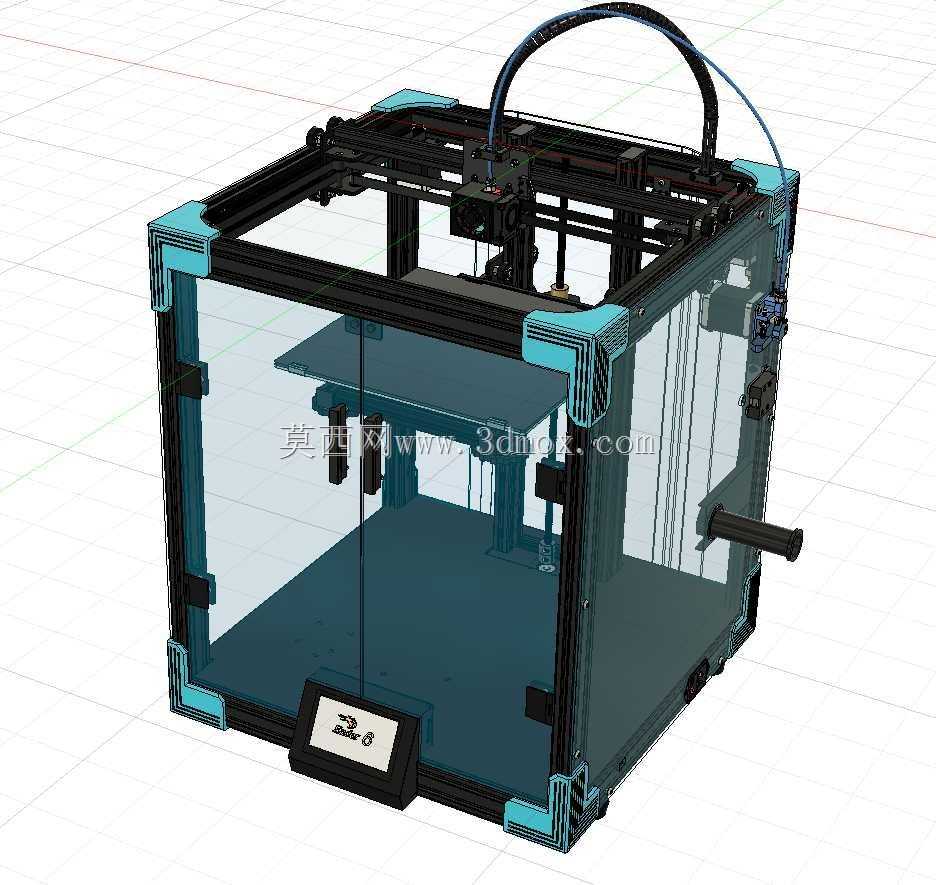

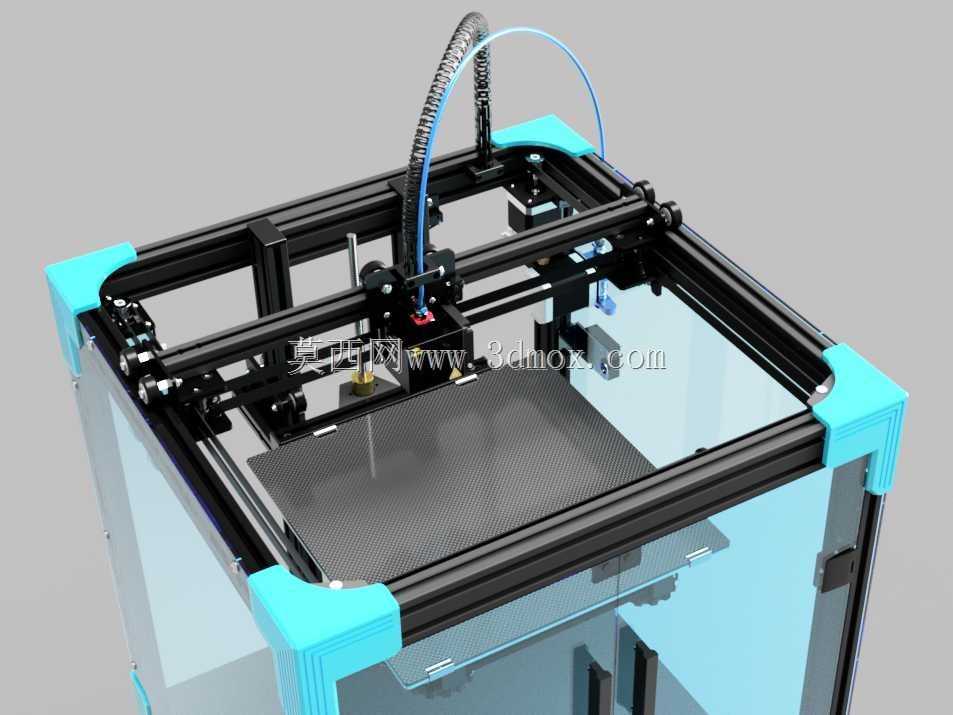

　　设备采用全封闭框式铝型材机架结构，四个边角做了防撞包角处理，透明亚克力围板将成型腔完全封闭，打印ABS、ASA这类易翘曲的工程耗材时，腔体内可以形成稳定的温度场，减少成型件边角翘曲、层间剥离的问题。运动结构采用CoreXY传动方案，相比传统的十字轴运动结构，X、Y轴的运动负载更均衡，高速运动时的机架震动更小，打印速度可以比同价位入门级设备提升40%以上，实际打印时运动部件的运行噪音更低，适合在办公、教学这类对噪音敏感的场景使用。Z轴采用双丝杆传动搭配直线导轨导向，打印平台升降过程中的偏摆量控制在0.02mm以内，大尺寸成型件打印时不会出现层纹错位、平台倾斜导致的打印失败问题。

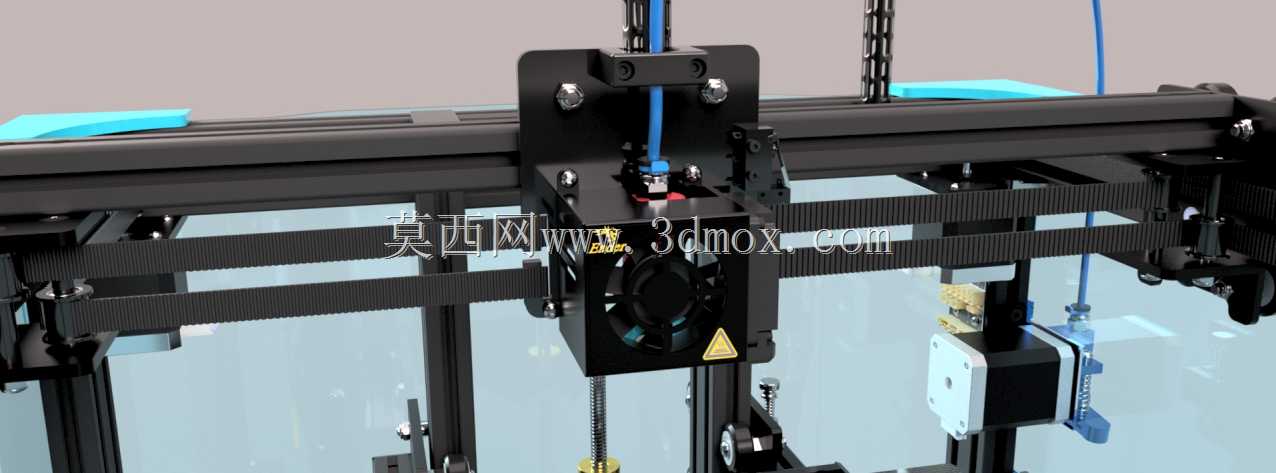

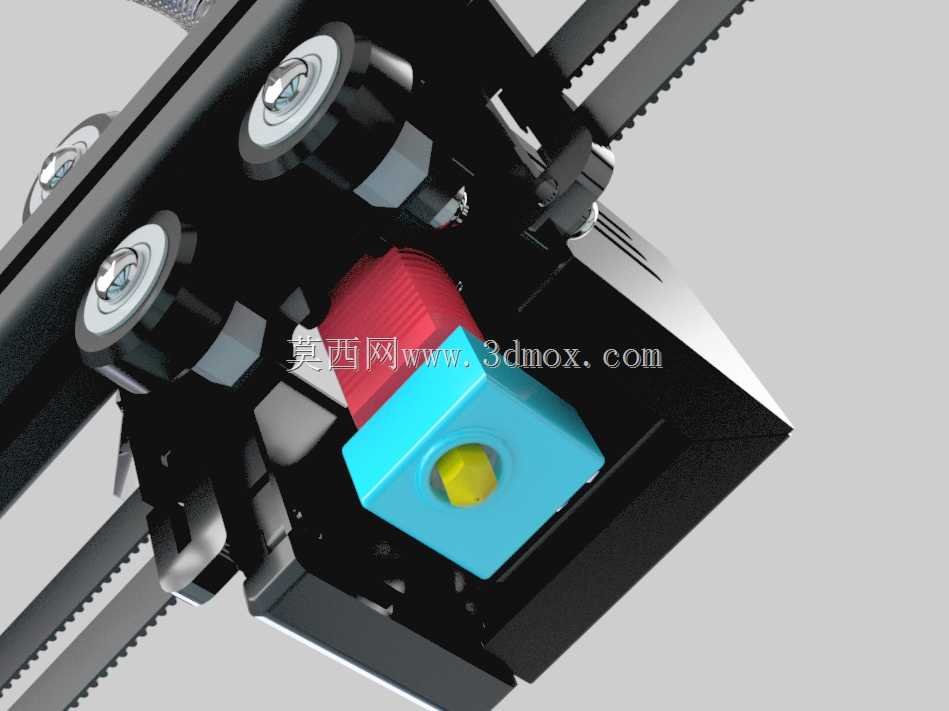

　　从结构设计的细节来看，设备的走线全部采用拖链收纳，包括喷头加热线、温控线、限位开关信号线都内置在拖链内部，长期往复运动不会出现线材磨损、断线的故障，喷头组件采用近程挤出结构，挤出齿轮距离喷嘴的送料路径更短，打印TPU、TPE这类柔性耗材时的送料精度更高，不会出现耗材弯折、堵头的问题。打印平台采用柔性磁吸贴膜，打印完成后可以直接将柔性平台弯折取下成型件，不需要借助铲刀暴力拆卸，减少平台表面刮花、成型件缺角的问题。设备正面集成了触控操作屏，所有打印参数调整、文件选择、启停操作都可以通过屏幕完成，不需要外接电脑，设备内置存储可以直接存放常用的打印文件，脱机打印时不会因为电脑休眠、数据传输中断导致打印失败。

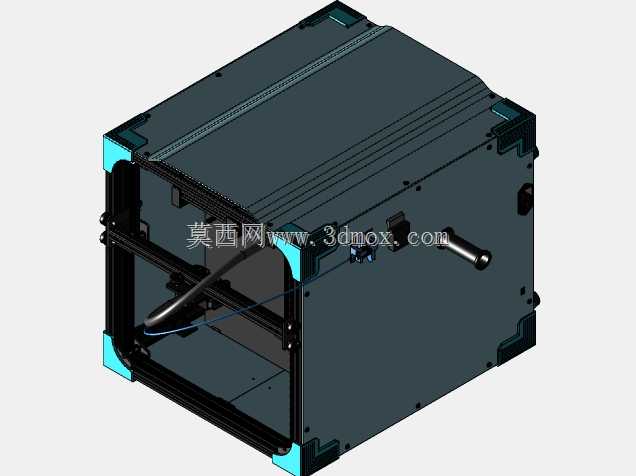

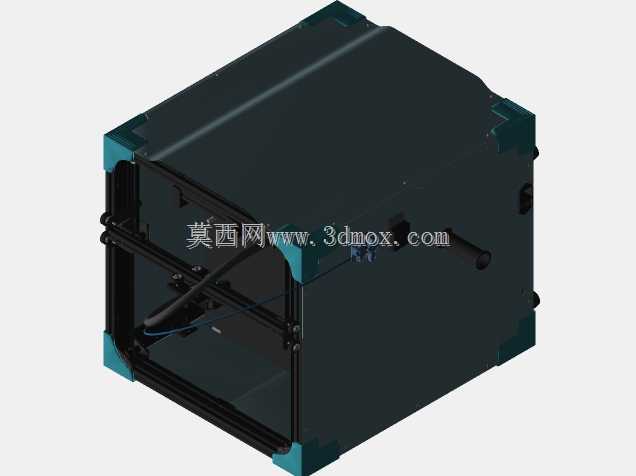

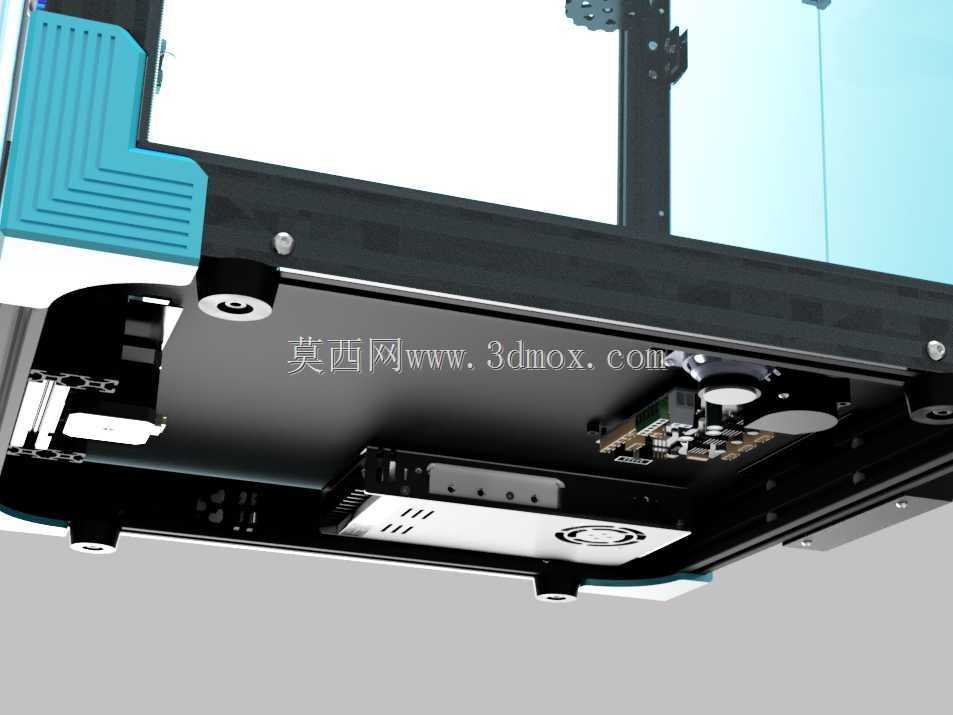

　　在安装边界与尺寸适配方面，设备的整体外廓尺寸适配常规的桌面摆放需求，不需要额外定制专用工作台，后方预留了耗材架安装位与散热出风口，摆放时仅需要在后方预留10cm左右的散热空间即可，侧面的电源开关、USB接口、TF卡插槽都做了外露设计，日常插拔存储设备、切换电源不需要挪动设备。设备的电气组件全部内置在机架底部的电气仓内，电源板、主控板都做了独立的散热风道，长时间连续打印时电气仓内的温度不会过高，避免元器件过热老化。需要注意的是，这类封闭式设备在打印PLA这类低熔点耗材时，可以将前侧围板打开一条缝隙辅助散热，避免耗材冷却过慢导致的成型件表面拉丝、细节模糊问题，打印工程耗材时再完全封闭围板保证腔温稳定。

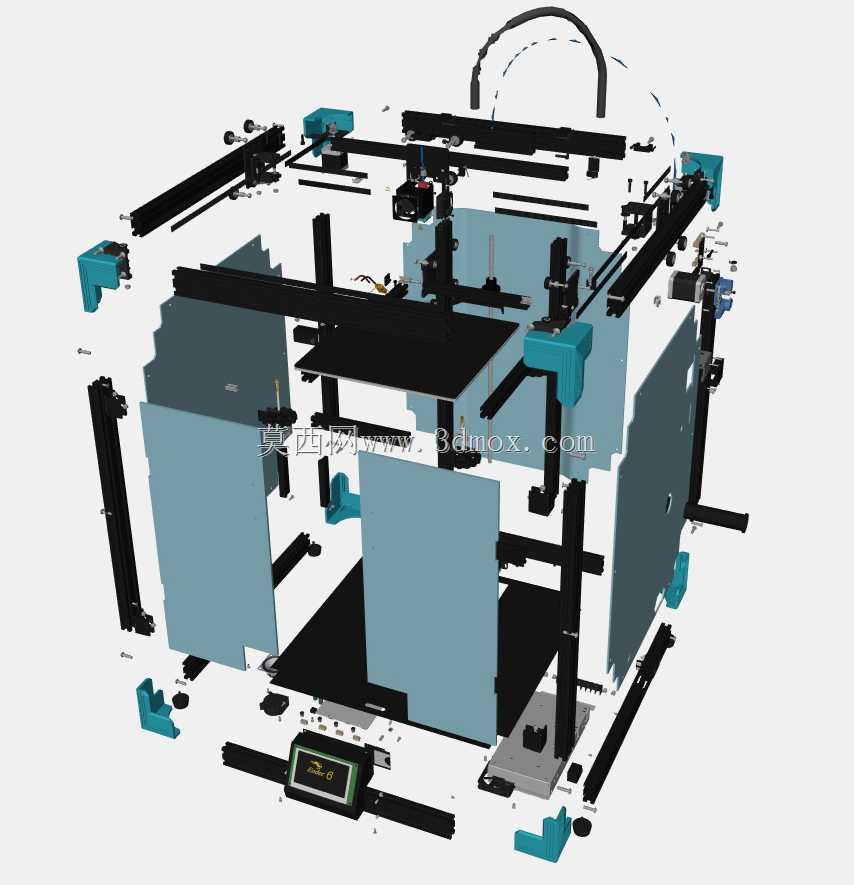

　　从结构设计的参考价值来看，这套完整的设备结构可以作为桌面级增材设备研发的参考基准，所有传动部件的安装位、型材拼接方式、电气仓布局都经过实际装机验证，做同类型设备开发时，可以直接参考其运动部件的配重设计、走线布局、密封结构，减少研发阶段的试错成本，针对不同的成型尺寸需求，只需要调整铝型材的长度、传动皮带与丝杆的长度，就可以快速衍生出不同成型幅面的设备型号，不需要重新做整体结构的推倒设计。设备的喷头组件采用模块化快拆设计，后期更换不同口径的喷嘴、升级双喷头组件时，不需要拆解整个X轴运动结构，仅需要松开两个固定螺丝就可以完成喷头更换，日常维护的拆装效率更高。
