BIGTREETECH SKR2.0配TMC2209驱动控制板

　　这款控制板是桌面级FDM熔融沉积成型3D打印设备的核心运动控制载体，主要承担整机运动逻辑运算、步进电机驱动信号输出、温度采集调控、外设交互通讯等核心功能，可直接适配多数DIY改装、桌面商用级3D打印机的电控替换或全新装机需求，也可用于小型数控雕刻机、激光雕刻机等需要多轴步进运动控制的桌面级数控设备做电控核心使用。

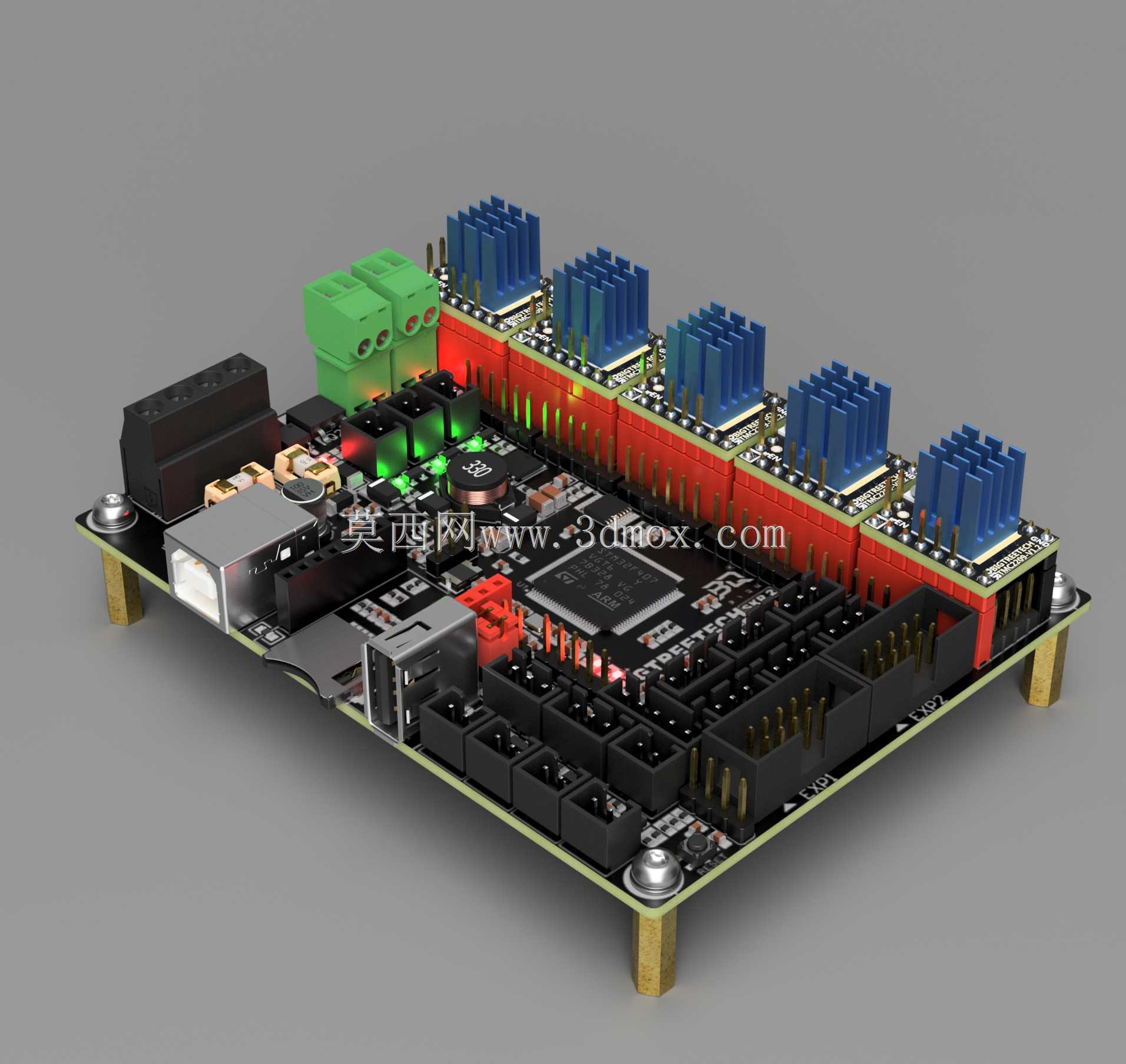

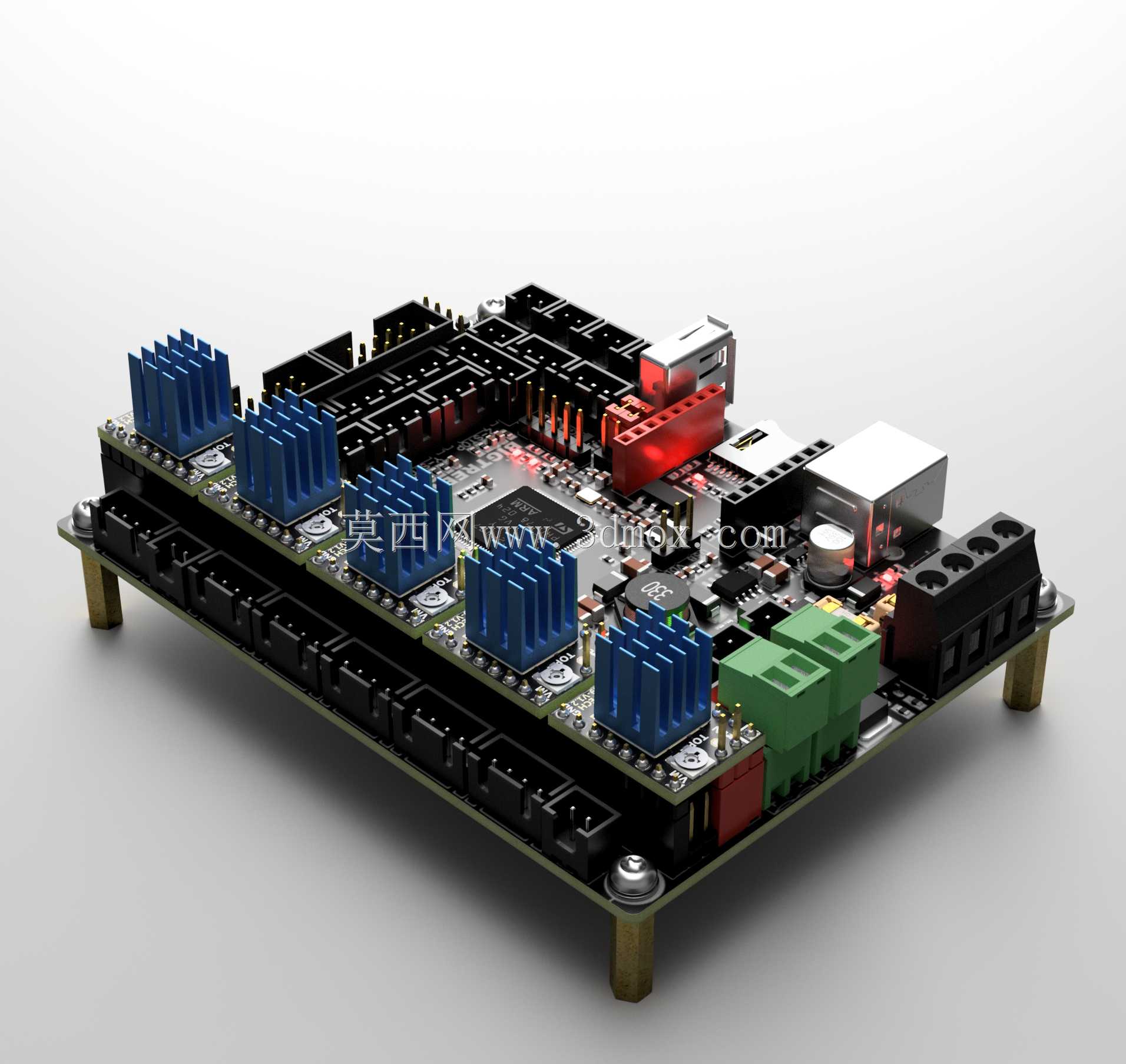

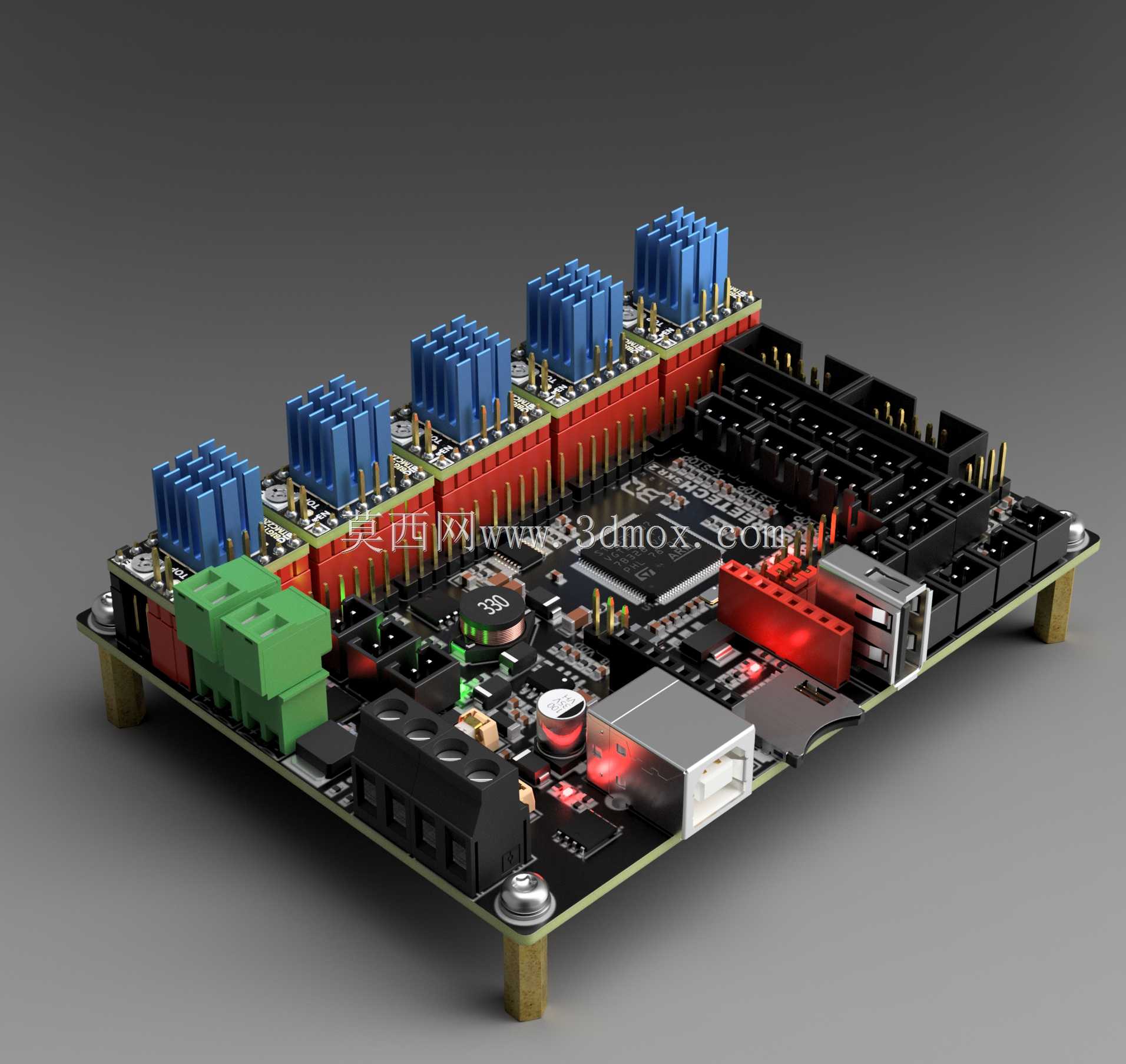

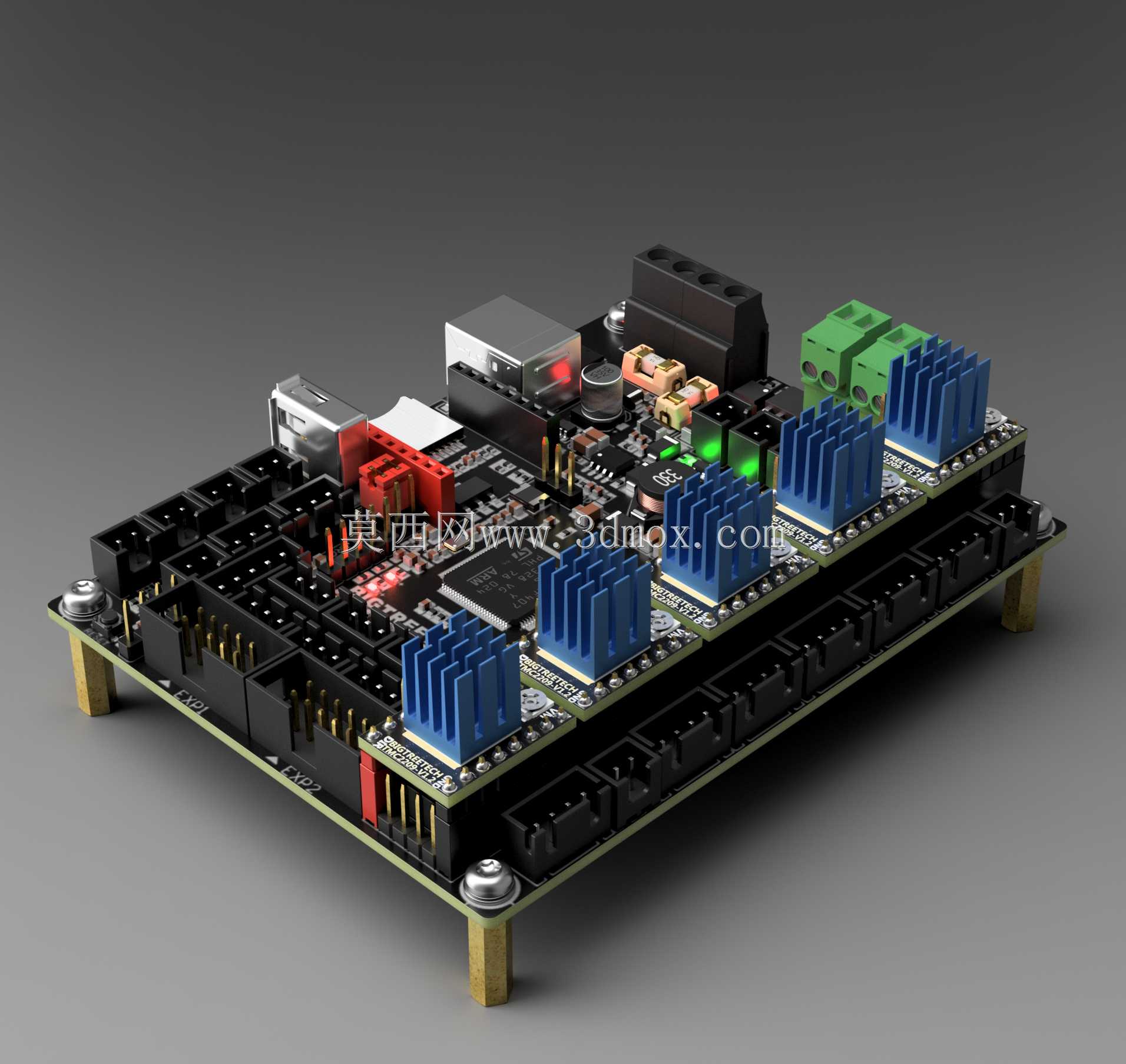

　　从实际装机的安装边界来看，板卡整体采用标准矩形PCB布局，安装孔位完全兼容市面主流开源控制板的孔距规范，可直接替换原有同规格控制板无需修改设备机架安装位，板上所有外接接口均布置在板卡边缘区域，接线操作时无需拆卸板卡即可完成所有外设的插拔维护，板载步进驱动安装位采用沉针座设计，搭配蓝色散热鳍片的TMC2209步进驱动时，驱动模块顶部与板卡上方预留的散热空间充足，即便在密闭机箱内长时间连续工作，驱动模块的热量也可通过鳍片自然散出，不会出现过热丢步的问题。

　　功能特性层面，板载的TMC2209步进驱动支持256细分静音驱动模式，运行时步进电机的电磁噪音可控制在极低水平，适合桌面场景下长时间打印作业不会产生明显噪音干扰，同时驱动支持 StallGuard 无传感器回零功能，可省去传统机械限位开关的安装接线，通过电机负载检测实现精准回零定位，降低整机布线复杂度的同时也减少了限位开关故障带来的停机风险。板卡上的电源输入接口采用大电流绿色接线端子，可承载12V/24V宽电压输入，适配不同功率规格的加热床、热端加热组件，板载的五路大电流MOS输出可直接驱动热端、热床、散热风扇等外设，无需额外外接继电器模块即可完成大功率负载的通断控制。

　　设计思路上，板卡的元件布局充分考虑了装机后的电磁干扰防护，步进驱动区域与通讯接口、温度采集接口区域做了分区布局，大电流走线与弱信号走线分层布置，避免大电流通断时对温度采集、USB通讯等弱信号产生干扰，板上的红色状态指示灯可直观显示电源状态、驱动运行状态、加热输出状态，排查故障时可直接通过指示灯状态快速定位问题点，USB接口采用Type-B方口设计，连接电脑上位机时连接稳固不易脱落，同时预留了SD卡插槽，可脱离电脑独立读取G代码文件完成脱机打印作业。板上预留的扩展接口可适配触摸屏、WiFi模块、断料检测模块、断电续打模块等多种外设，用户可根据自身需求灵活扩展功能，无需额外飞线改装。

　　实际装机使用时，这款控制板的固件适配性极强，可直接兼容Marlin、Klipper等主流开源3D打印机固件，固件配置时只需对应选择板卡型号与驱动类型即可快速完成参数配置，无需手动修改引脚映射，对于入门级改装用户也可快速完成调试。板卡上的所有外接接口均做了丝印标注，接线时可直接对照丝印标识连接对应外设，不会出现接反烧坏元件的问题，驱动安装位也做了防反插设计，TMC2209驱动模块插入时只需对准方向即可正常安装，避免插反导致驱动烧毁。
