CR-10型3D打印机Y轴皮带张紧调节构件

　　在桌面级FDM3D打印设备的长期运维场景中，Y轴传动皮带的张紧度衰减是影响打印成型精度的核心诱因之一——皮带长期往复运行会出现塑性伸长，导致传动回程间隙增大，打印件表面出现层纹错位、棱角偏移甚至丢步错层等问题，常规的张紧调节多依赖机架端部的简易螺丝顶推结构，调节精度差，长期使用还容易出现固定端滑脱、调节行程不足的问题，这款专门适配CR-10系列机型的Y轴皮带张紧构件，正是针对这一实际运维痛点做的结构优化设计。

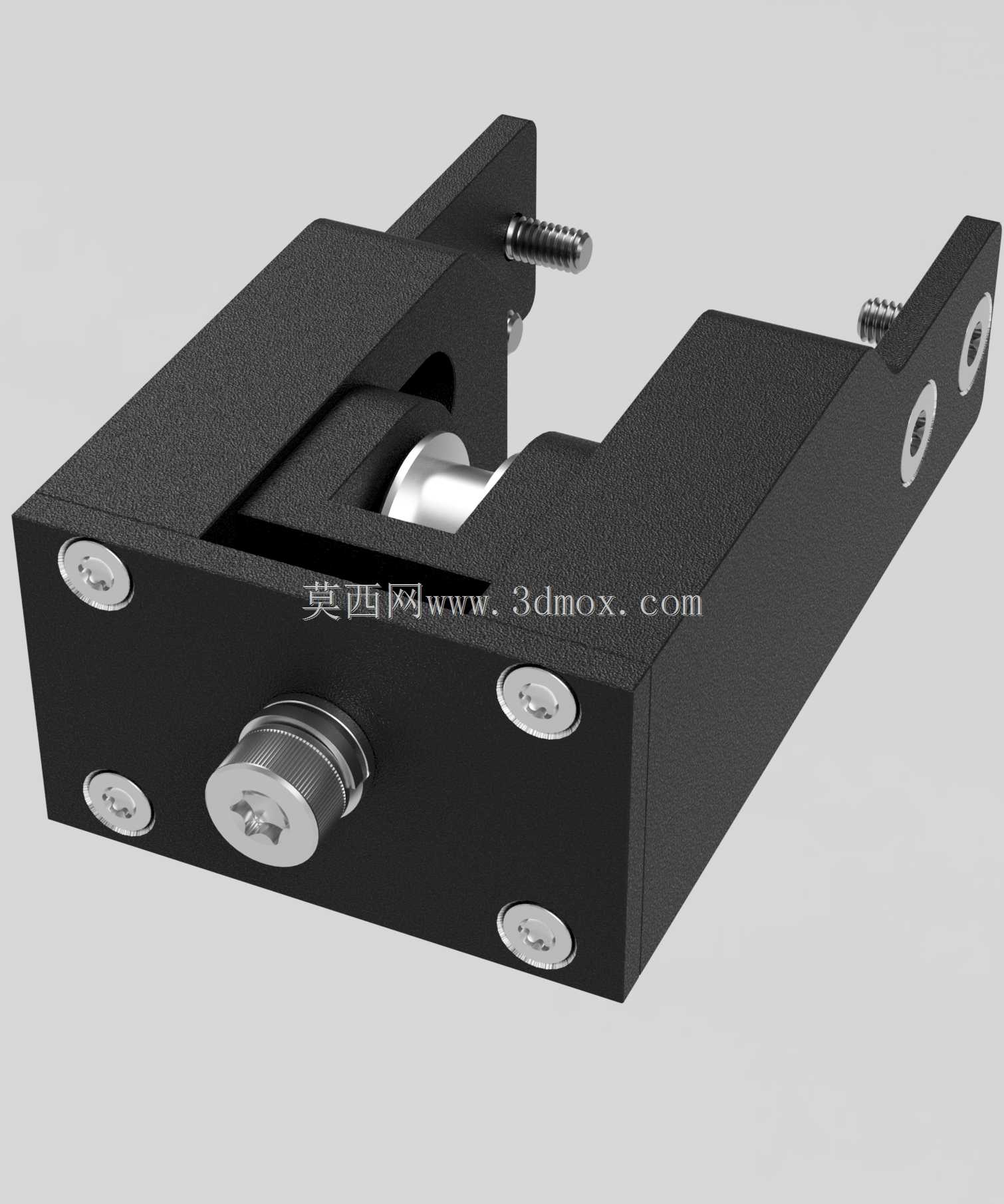

　　从实际安装适配维度看，该构件完全匹配CR-10系列机型Y轴传动端的2020铝型材安装边界，两个侧向安装支臂的孔位完全对应型材端面的预装螺丝孔位，不需要对原有设备机架做任何打孔、切割类改装，直接替换原有Y轴端的固定座即可完成安装，整体安装后突出型材端面的长度控制在合理范围内，不会和设备的打印平台行程、端部走线槽产生运动干涉，也不会额外增加设备Y轴方向的占地尺寸。构件主体采用分体式座体设计，固定座部分通过四颗内六角螺丝锁紧在型材端面上，活动张紧部分集成了皮带固定卡槽与调节螺杆结构，调节端采用Torx带帽螺钉替代原有普通旋钮结构，相比塑料旋钮的调节结构，金属Torx螺钉的受力强度更高，长期反复调节不会出现滑牙、旋钮开裂的问题，配合座体内部的导向滑槽，调节过程中活动座不会出现偏摆，张紧力可以均匀作用在皮带宽度方向上，避免单侧受力导致的皮带偏磨、运行抖动问题。

　　结构设计上，座体上的埋头孔设计让所有安装螺丝的头部完全沉入座体表面，不会出现突出的螺丝头剐蹭运动部件、勾挂走线的问题，皮带固定卡槽采用齿形贴合设计，和GT2同步带的齿形完全匹配，夹紧后不会出现皮带打滑、抽脱的问题，相比常规的螺丝压板固定结构，齿形卡槽的接触面积更大，夹紧力分布更均匀，不会因为螺丝压接过紧损伤皮带的强力层，也不会因为压接力不足出现运行中皮带移位的问题。调节螺杆的行程预留了足够的张紧调节余量，即使皮带使用较长时间出现一定程度的塑性伸长，也不需要裁剪皮带重新拼接，直接通过调节螺钉即可完成张紧度校准，大幅降低了日常运维的操作难度，普通用户不需要专业的工装工具，仅用一把T型梅花扳手即可完成张紧度调节，调节过程中可以通过螺杆的进给量精准控制张紧力，避免张紧力过大导致的皮带过早疲劳、轴承受力异常磨损问题。

　　从实际使用场景的适配性来看，该张紧构件除了适配原厂CR-10机型外，对于同规格2020型材机架的其他改装款桌面级3D打印机也具备一定的适配性，只要Y轴端部安装孔位、皮带宽度匹配即可替换使用。构件的整体刚性经过针对性强化，座体采用硬质金属材质加工，相比原厂的塑料固定座，长期使用不会出现温变蠕变、受力变形的问题，在设备长期高温运行的机箱环境下，尺寸稳定性更好，不会因为机箱内的打印头热辐射导致固定座变形，进而影响张紧度的稳定性。导向滑槽的配合间隙控制在合理范围内，既保证活动座可以顺畅滑动调节，又不会出现旷量，调节到位后锁紧防松螺母即可完成位置固定，设备长期高速往复运行也不会出现张紧度偏移的问题。

　　在传动系统的匹配性上，该张紧构件的皮带固定面和Y轴传动轮的中心面保持完全共面，安装后不会出现皮带偏斜、带轮受力不均的问题，避免了因为张紧座安装偏差导致的皮带跑边、带轮轴承单侧受力磨损的问题。相比市面上常见的外置式张紧改装件，这款集成式张紧座的结构更紧凑，所有部件都集成在座体内部，没有外露的调节螺杆、弹簧等零散部件，不会在设备运行过程中积灰、卡入打印废料，日常清洁维护也更方便，表面的阳极氧化处理层具备不错的耐磨、耐油污性能，长期使用不会出现表面锈蚀、涂层脱落的问题。对于经常需要做高速打印、大尺寸模型打印的用户来说，稳定的皮带张紧度可以保证Y轴传动的动态响应速度，减少高速往复运动中的传动滞后，提升打印件的表面质量和尺寸精度，尤其是在打印大尺寸薄壁件、高精度装配结构件时，稳定的传动系统可以有效降低层纹误差，提升打印成品的装配适配性。
