青少年编程学习用微型开发板结构设计

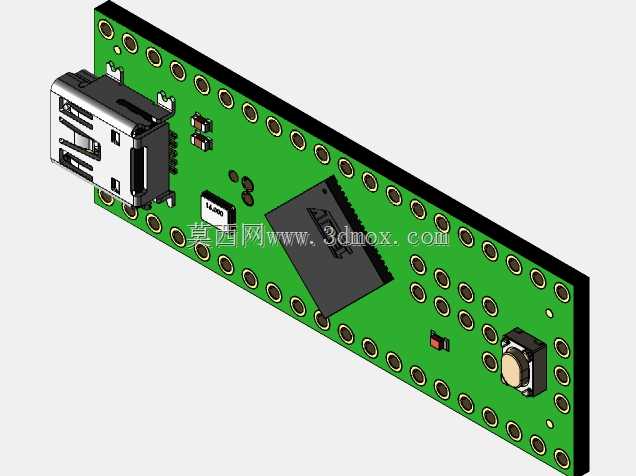

　　这款开发板的结构设计围绕青少年入门编程学习的实际使用场景展开，整体采用狭长型PCB布局，板身边缘均匀排布两排直插排针孔位，孔位间距严格遵循标准2.54mm间距规范，可直接适配面包板、杜邦线连接以及各类外接扩展模块，无需额外转接结构就能完成电路搭建，适配中小学编程课堂、课外电子兴趣小组、入门级创客实践等多种使用场景，学生在使用时可以快速完成传感器、执行器的接线操作，降低入门阶段的接线难度。板载的USB微型连接器采用沉板贴合设计，接口外壳与PCB板边缘齐平，插拔USB线时不会出现接口受力偏移的问题，接口的金属屏蔽壳直接与PCB板上的接地覆铜连通，既可以提升USB信号传输的稳定性，也能在插拔过程中释放静电，避免静电击穿主控芯片。

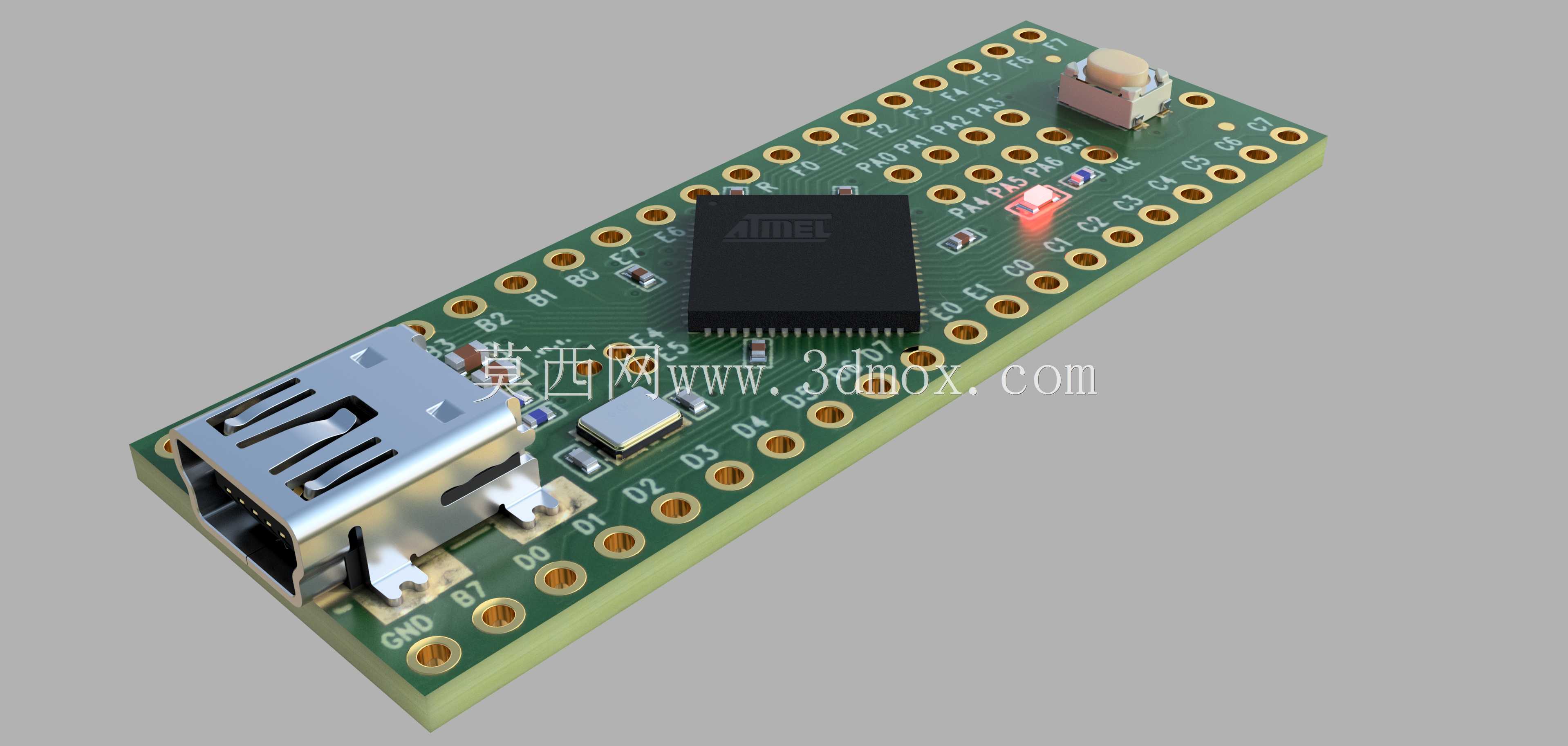

　　主控芯片采用QFP封装布局在板身中部位置，芯片下方预留了完整的散热覆铜区域，芯片四周的焊盘走线全部做了等长处理，保证高频信号传输的一致性，芯片周边预留了0805封装的贴片电容、电阻焊位，可根据实际使用需求焊接不同参数的外围元件，适配不同的固件烧录需求。板身上的复位按键采用侧贴轻触开关设计，按键凸起高度控制在1.5mm，既不会因为过高在收纳时误触，也能保证手指按压时有清晰的反馈手感，按键下方的PCB板做了局部加厚处理，多次按压也不会出现板身弯曲变形的问题。板身四角做了R2mm的圆角处理，避免尖锐边角划伤使用者，排针孔位的边缘全部做了阻焊层开窗处理，焊接排针时焊锡可以均匀浸润焊盘，不会出现连锡、虚焊的问题。从安装边界来看，

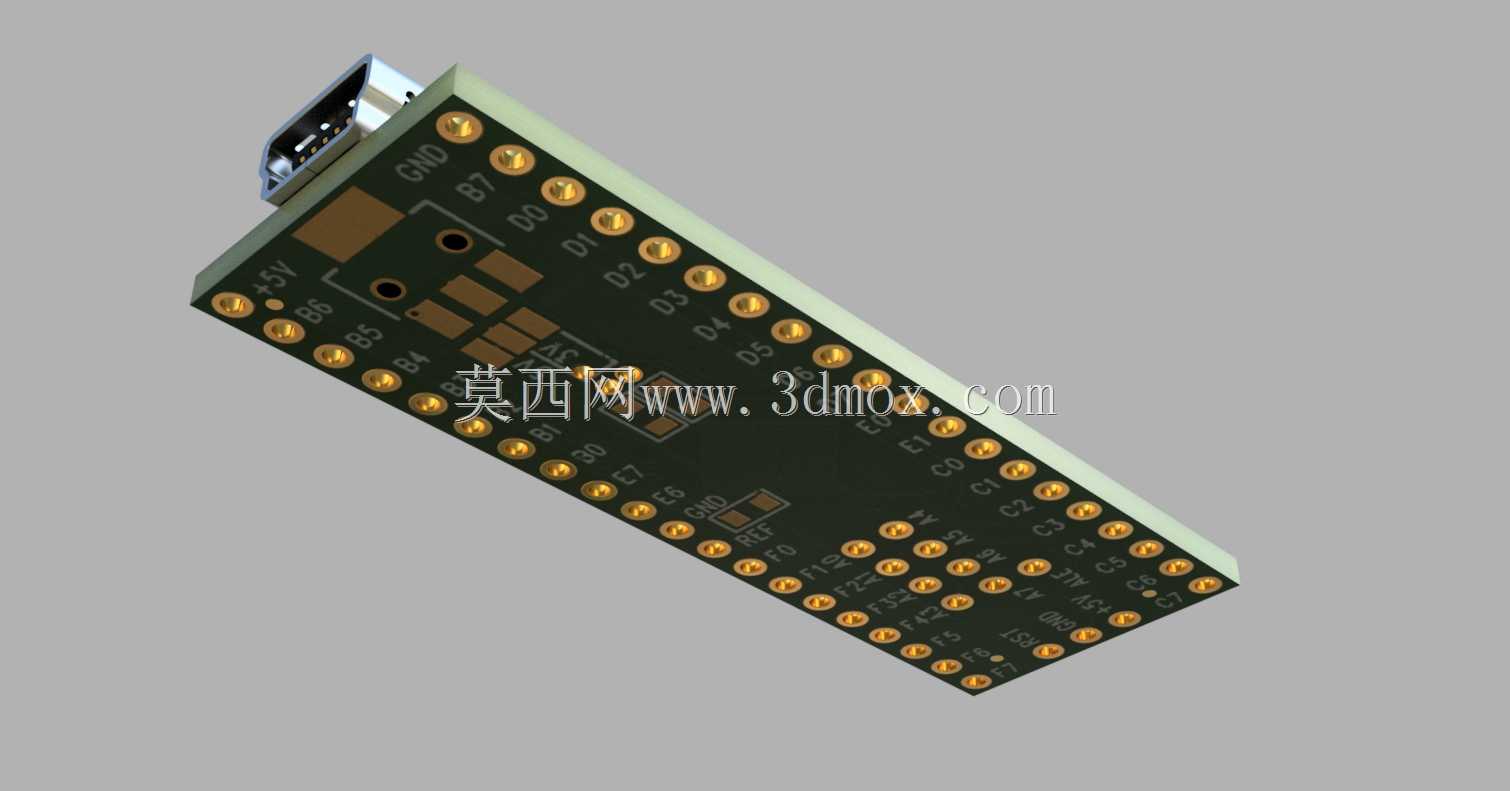

　　整板长度控制在70mm以内，宽度控制在22mm，整体厚度不超过10mm，可以直接嵌入到小型创客作品的外壳内部，比如智能小车、简易机器人、环境监测小装置等学生创作的作品中，板身上预留了两个直径3mm的固定孔位，孔位中心距板边5mm，可以用M3螺丝直接将开发板固定在亚克力支架、3D打印外壳或者木质结构件上，固定时不会和板上的元件产生干涉。设计过程中充分考虑了入门使用者的操作容错性，所有外接IO口的丝印标识都采用白色加粗字体印刷在对应孔位旁边，即使是第一次接触硬件编程的使用者，也能快速对应每个引脚的功能，不会出现接线错误的问题；电源相关的引脚旁额外增加了方形丝印标记，和普通IO口做明确区分，避免使用者接错电源烧坏板上元件。

　　板载的晶振元件布局在距离主控芯片时钟引脚最近的位置，走线长度控制在5mm以内，减少信号传输过程中的干扰，保证时钟信号的稳定性，晶振下方的PCB区域做了挖空处理，避免板身应力影响晶振的起振精度。USB接口的电源引脚处串联了自恢复保险丝，当外接电路出现短路时，保险丝会自动切断供电，故障排除后又能自动恢复，不需要更换元件，非常适合新手使用者频繁试错的使用场景。整板的元件布局全部遵循单面排布的设计思路，所有贴片元件都布置在PCB的顶层，底层只做走线和覆铜，既可以降低生产制造成本，也方便使用者后期焊接改装，不需要翻板就能完成所有元件的焊接操作。在实际教学使用中，这款开发板可以直接配合图形化编程软件完成各类入门项目，不需要额外的下载器，通过USB线直接连接电脑就能完成程序烧录和供电，单USB接口即可同时满足供电和数据传输的需求，简化了课堂上的设备接线流程，老师在授课时不需要额外准备电源适配器、下载线等配件，一根普通的Micro USB线就能完成所有教学操作。板身上的电源指示灯布置在USB接口旁，接通电源后即可直观显示供电状态，用户状态指示灯布置在主控芯片旁，可通过程序控制亮灭，作为程序运行的直观反馈，帮助入门使用者快速判断程序是否正常运行。
