微型数字舵机及配套多规格舵机摇臂组件

　　这套微型伺服执行组件的设计，首先要兼顾航模、小型桌面机器人、教育类创客装置这类对安装空间、输出扭矩、响应速度都有明确约束的应用场景，日常做小型仿生机器人关节、固定翼航模舵面控制、小车转向机构、3D打印机自动调平探针驱动的时候，这类小规格舵机是最常用的执行端部件，很多新手做结构设计时容易忽略舵机摇臂的安装匹配度，要么摇臂孔位和输出齿不契合，要么摇臂长度和实际需要的转动行程不匹配，导致最终机构出现行程不足、舵机负载过大扫齿的问题，这套组件在设计时就把常用的几种摇臂构型都做了配套，不用设计者再单独匹配摇臂的花键规格。

　　从结构设计的细节来看，舵机本体采用标准的9g级微型舵机安装孔位，两侧的固定耳中心距保持行业通用的23mm尺寸，安装耳上的通孔直径适配M2规格的固定螺丝，本体总厚度控制在12mm以内，输出轴中心距离本体底部的高度为14mm，这个安装边界是行业内沿用多年的通用尺寸，不管是用在标准的航模舵机舱位，还是叠装在小型机器人的关节支架上，都不需要额外修改安装位的开孔尺寸。舵机的输出齿采用标准的21齿渐开线花键构型，和配套的所有摇臂内花键完全契合，装配时不需要额外修配齿形，摇臂压入输出轴后不会出现周向旷量，能有效减少传动间隙带来的控制精度误差。

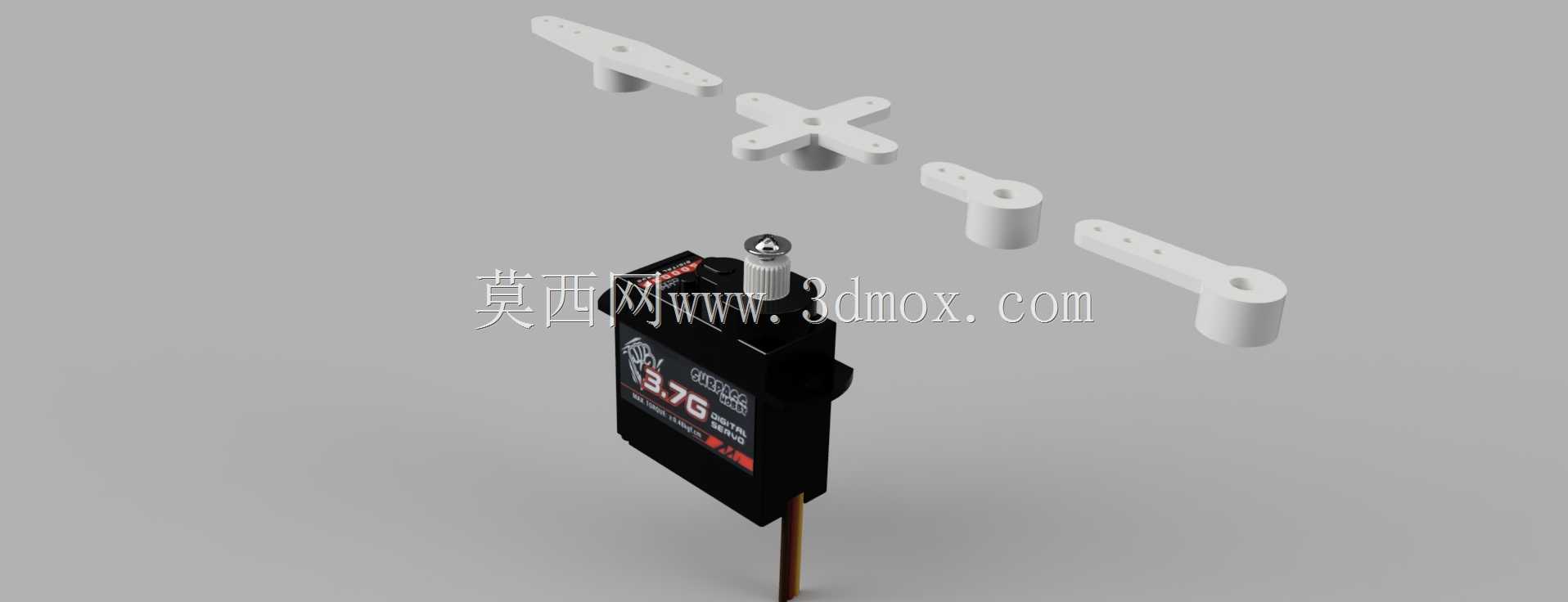

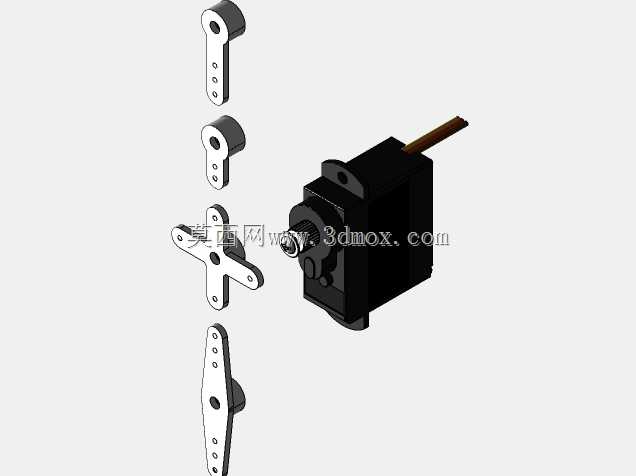

　　配套的几款摇臂分别对应不同的使用场景：单孔直臂款长度分别为16mm、24mm两个规格，适合需要直线推拉传动的场合，比如航模的副翼、升降舵舵面驱动，摇臂上的连接孔孔径适配M1.6的球头扣或者拉杆接头，孔位边缘做了0.2mm的倒角，方便球头扣快速压入安装；十字形四臂摇臂适合需要同时驱动多个联动机构的场景，比如小型四足机器人的髋关节联动，四个臂的长度统一为12mm，每个臂端都预留了拉杆安装孔，安装时可以根据实际需要的传动方向选择对应的臂位；还有一款短款单臂摇臂长度仅10mm，适合安装空间极度紧凑、不需要大行程传动的位置，比如小型云台的锁止机构、微型开关的拨动驱动。

　　设计过程中特意对摇臂的壁厚做了优化，所有摇臂的主体壁厚保持2mm，安装花键位置的壁厚加厚到3.5mm，避免摇臂压入输出轴时出现花键开裂的问题，同时摇臂的边缘都做了R0.5的圆角过渡，既不会在装配时划伤操作人员，也能减少3D打印或者注塑生产时的应力集中问题。舵机本体的出线位置设在本体尾部的正中，线径预留2.5mm的出线槽，适配常规的3P杜邦线接头，安装时不会因为出线位置偏移和周边结构件产生干涉。

　　在实际选型使用时，需要注意摇臂长度和舵机输出扭矩的匹配关系，摇臂越长，末端能输出的推力就越小，所以在做重载小行程的机构时，优先选用短款摇臂，降低舵机的负载，避免长时间堵转烧坏舵机内部的驱动电路；如果是需要大行程、低负载的舵面控制，就选用长款直臂，能获得更大的末端线位移，保证舵面的偏转角度满足设计要求。另外安装时要注意舵机的中位校准，在给舵机上电归中之后再压入摇臂，保证摇臂的初始位置和舵机的中位角度对应，避免出现左右偏转行程不对称的问题。

　　这套组件的所有配合尺寸都经过公差校核，舵机安装耳的孔位公差控制在±0.1mm，摇臂花键和输出轴的配合采用H7/h6的间隙配合，既保证装配时能轻松压入，又不会出现径向晃动的问题，不管是做结构方案验证时3D打印单件制作，还是后续开模批量生产，这套尺寸体系都能直接沿用，不需要再做二次的尺寸调整。很多设计者在自己绘制舵机模型时，经常会把输出齿的齿数、安装孔的间距画错，导致后续结构件加工完成后出现装配干涉，这套模型的所有安装边界都和实物完全一致，导入装配体后可以直接用来做周边结构的干涉检查，不用反复核对实物尺寸调整模型参数，能大幅缩短结构设计阶段的校对时间。
