膝下运动储能假肢结构设计方案

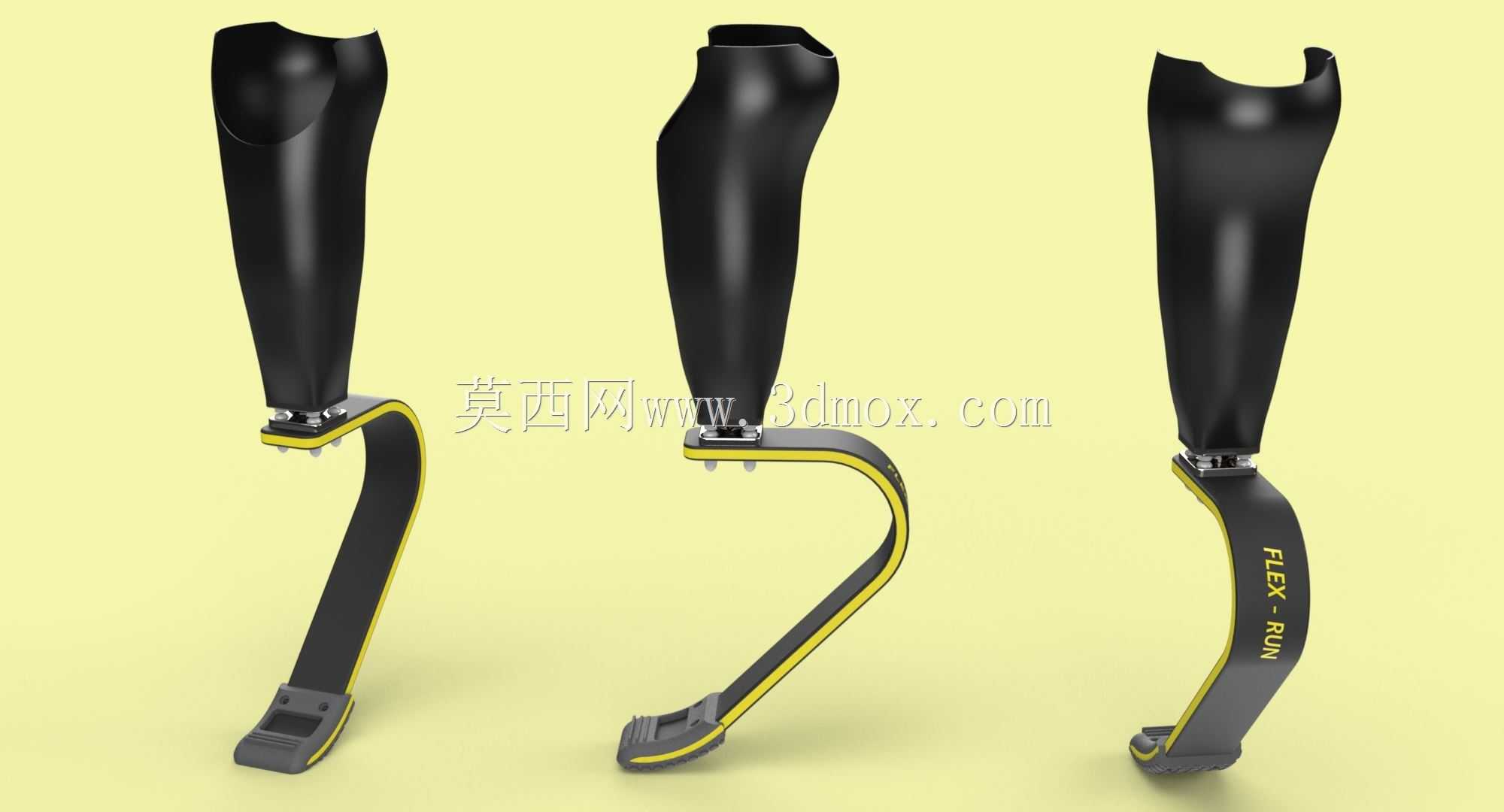

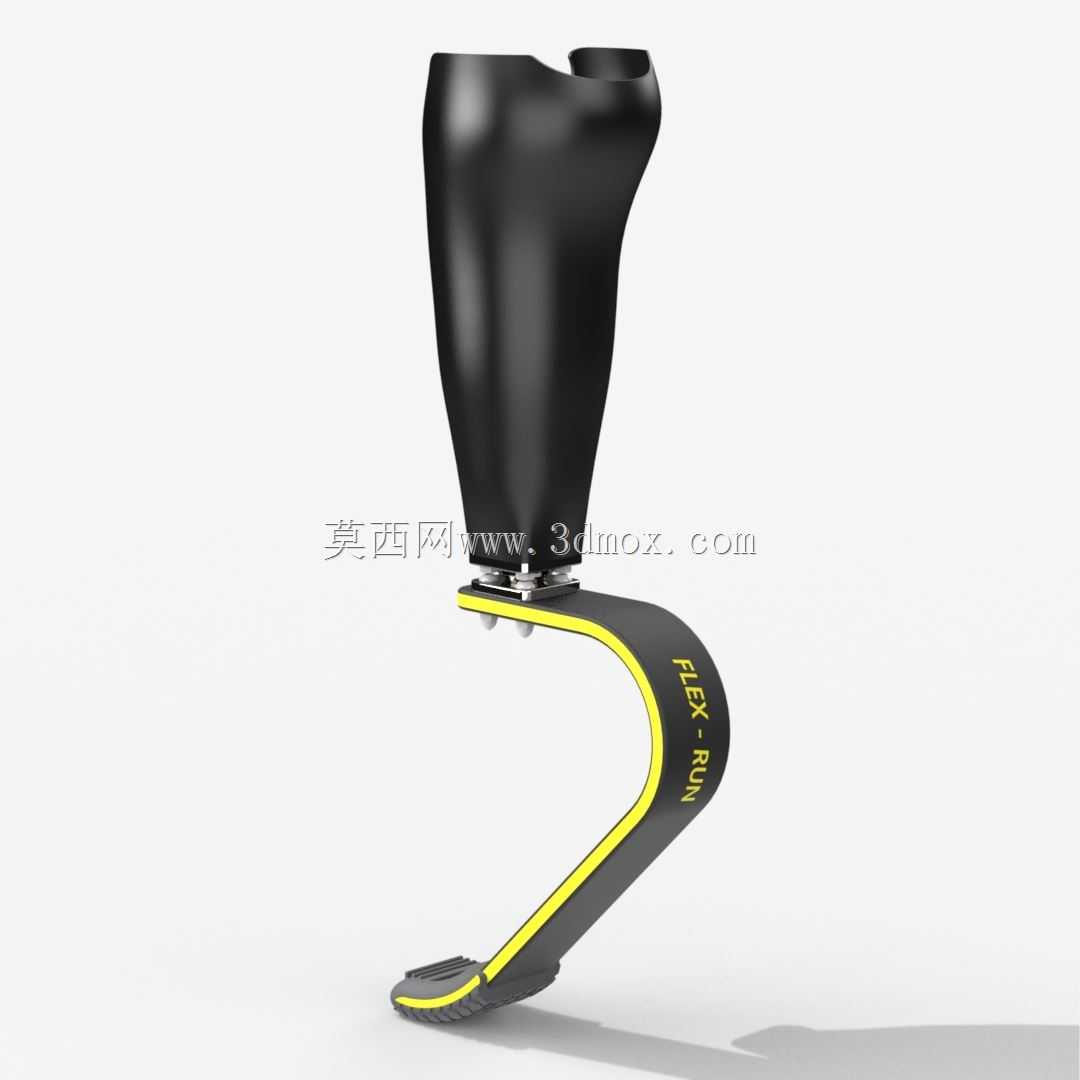

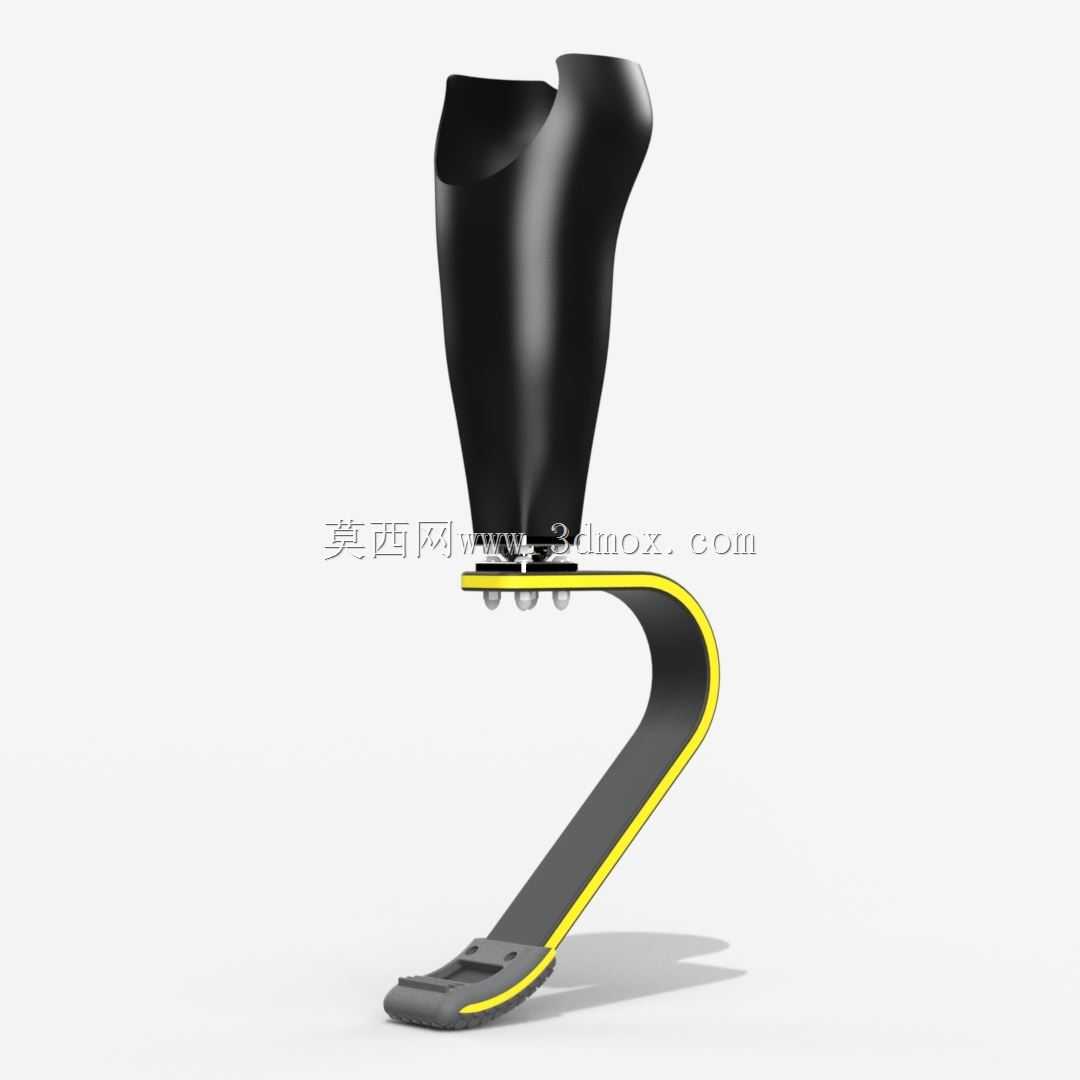

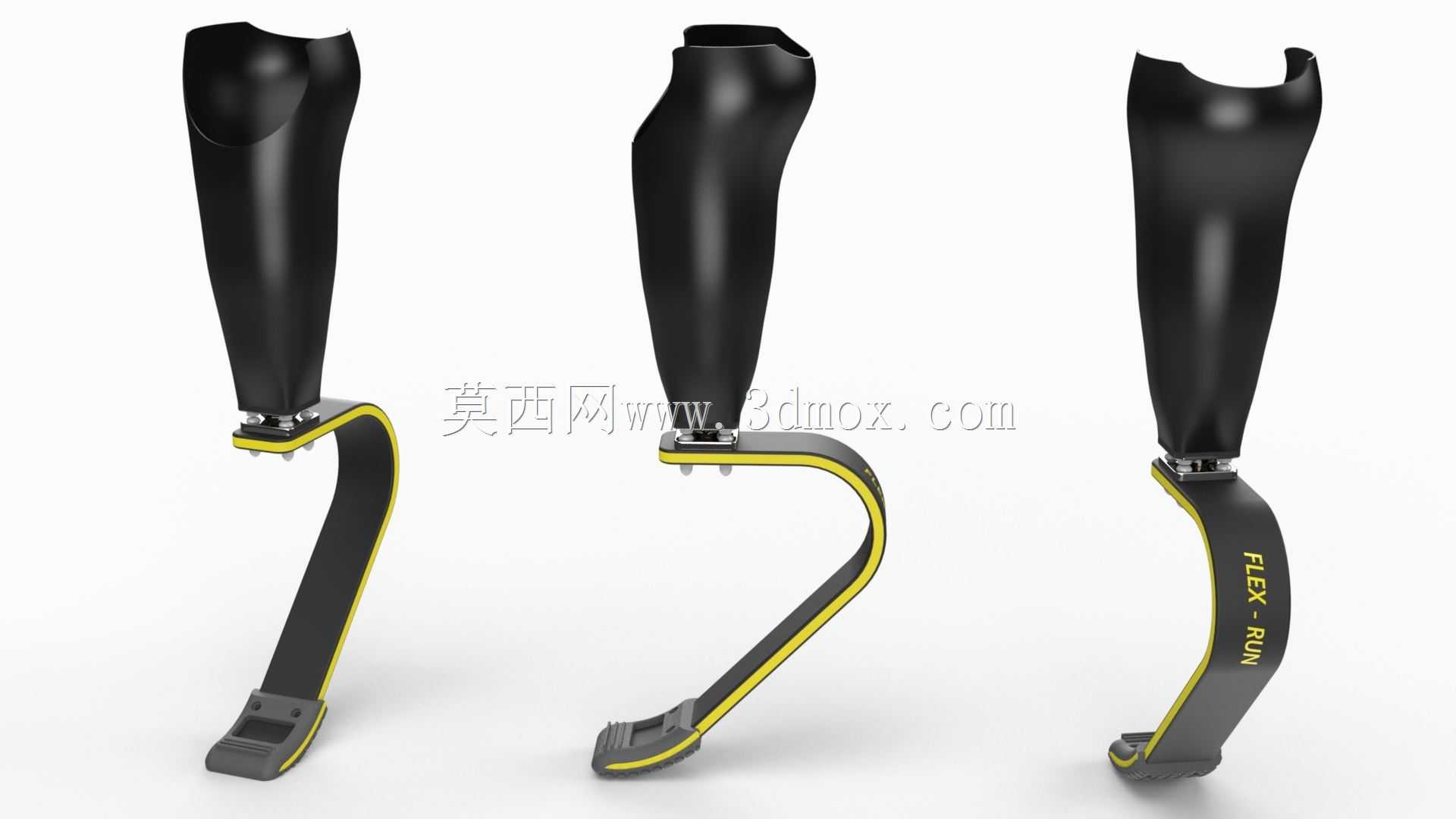

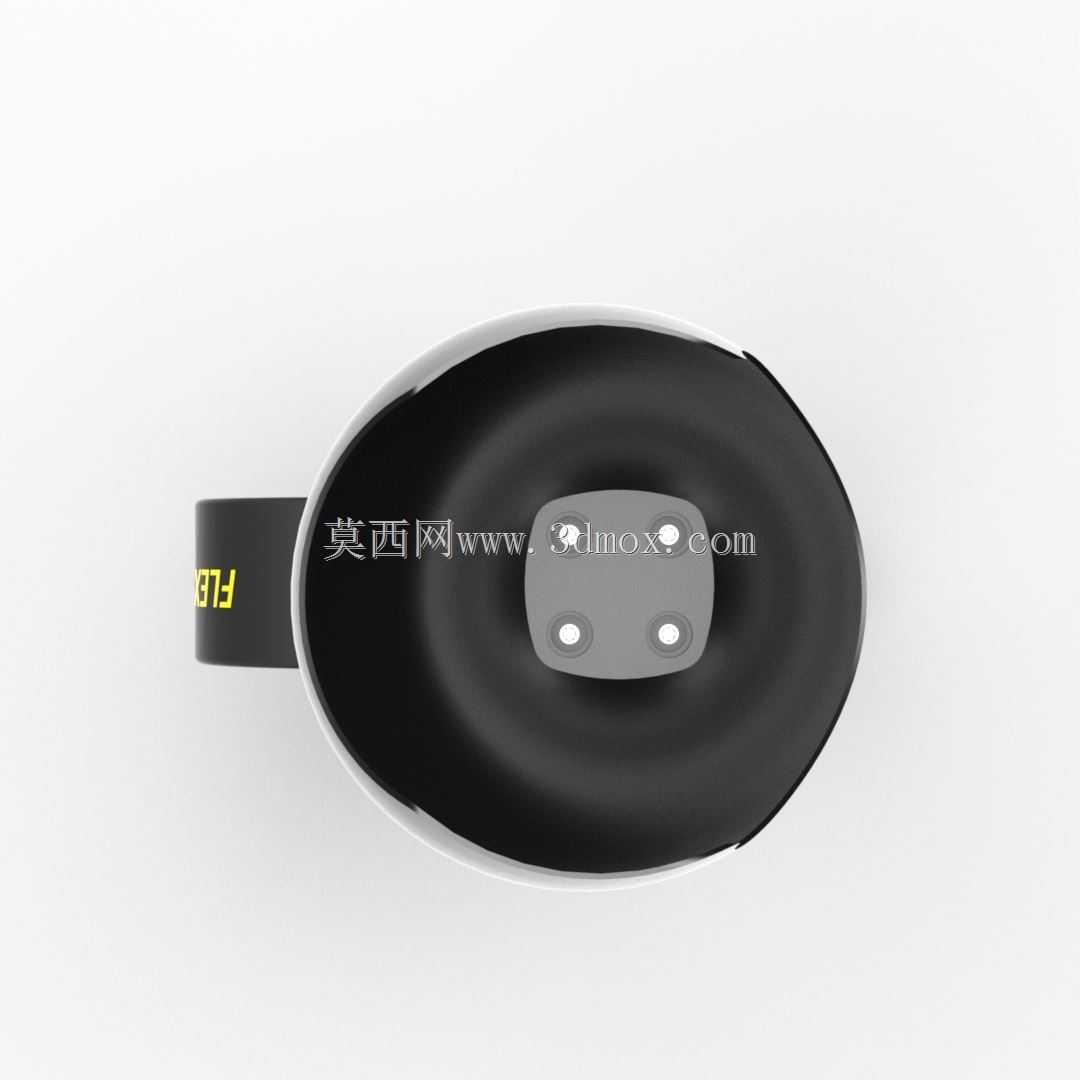

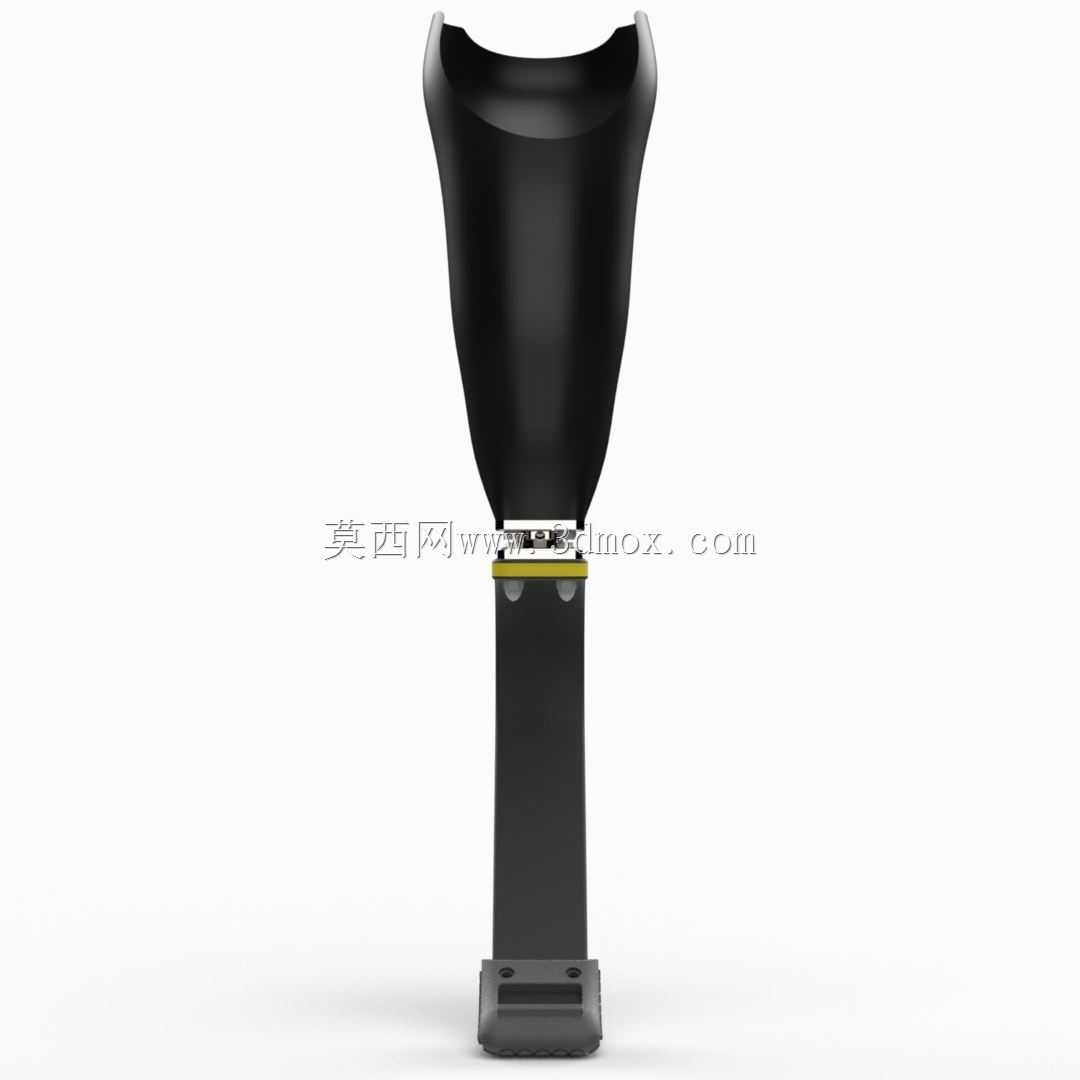

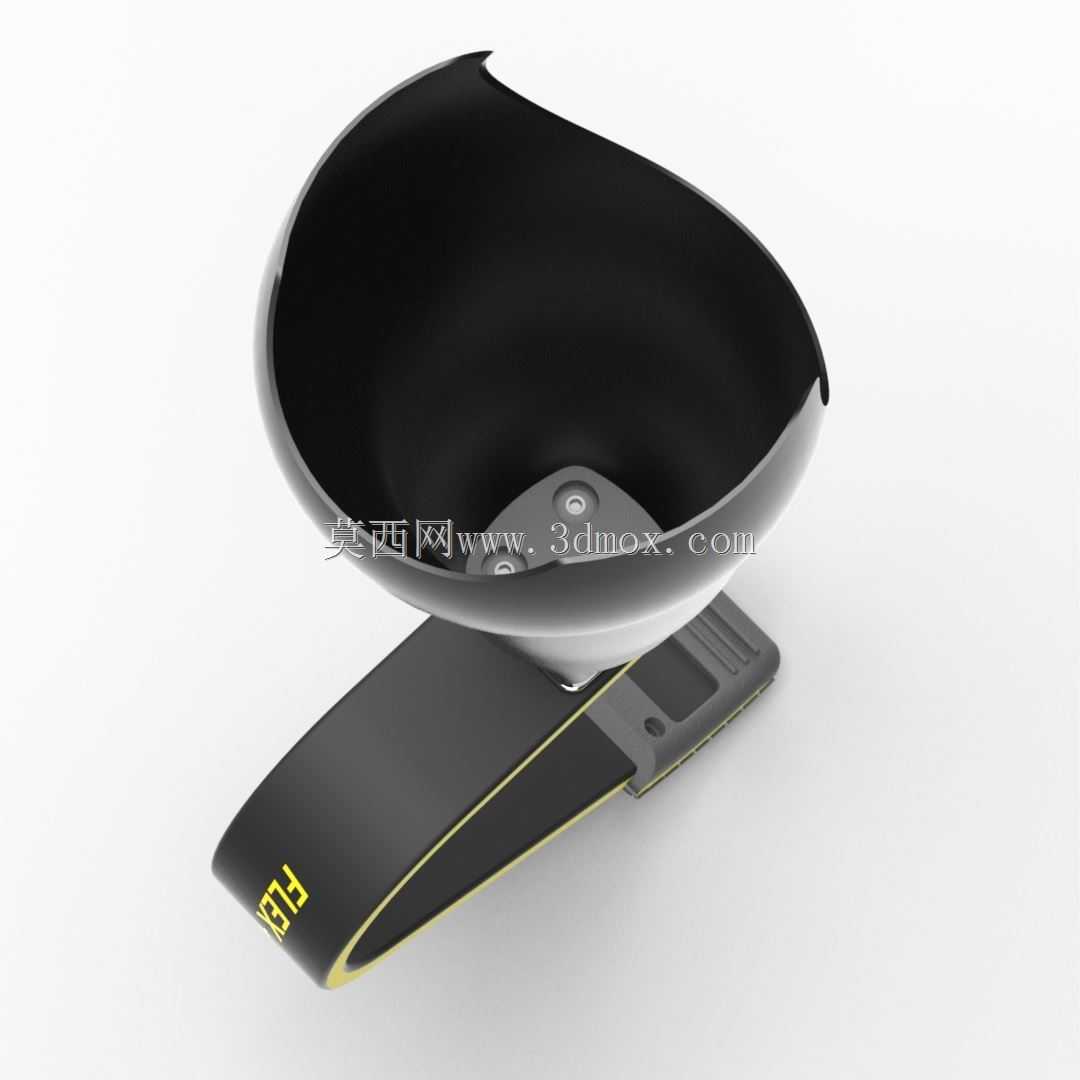

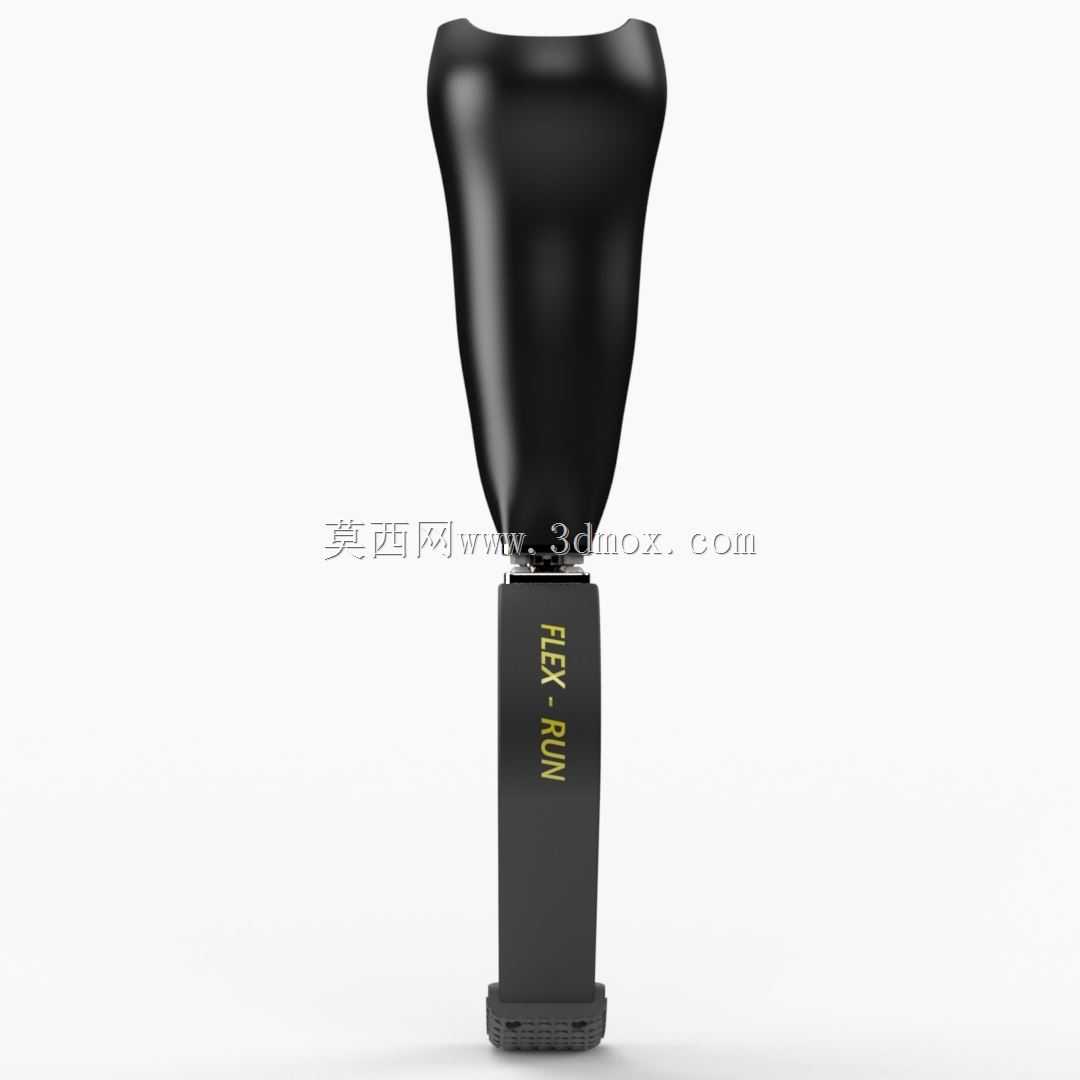

　　这款带FLEX-RUN刀片结构的膝下假肢，核心面向有运动需求的小腿截肢用户场景，覆盖日常快走、慢跑、低强度田径运动等使用需求，区别于普通静态承重假肢，其核心设计目标是在行走与运动过程中储存、释放弹性势能，降低用户行进过程中的体能消耗，同时还原接近自然下肢的步态反馈。从结构设计逻辑来看，产品分为接受腔、连接转接模块、储能刀片足三个核心部分，接受腔采用贴合残肢生理曲线的全包覆构型，内腔轮廓匹配小腿残肢的软组织受力分布，承重区域避开骨突敏感位置，边缘做圆滑过渡处理，避免长时间穿戴产生压疮或摩擦损伤，接受腔底部的连接接口采用标准快拆式锥面配合结构，可适配不同规格的转接组件，方便用户根据使用场景更换不同功能的足部模块。

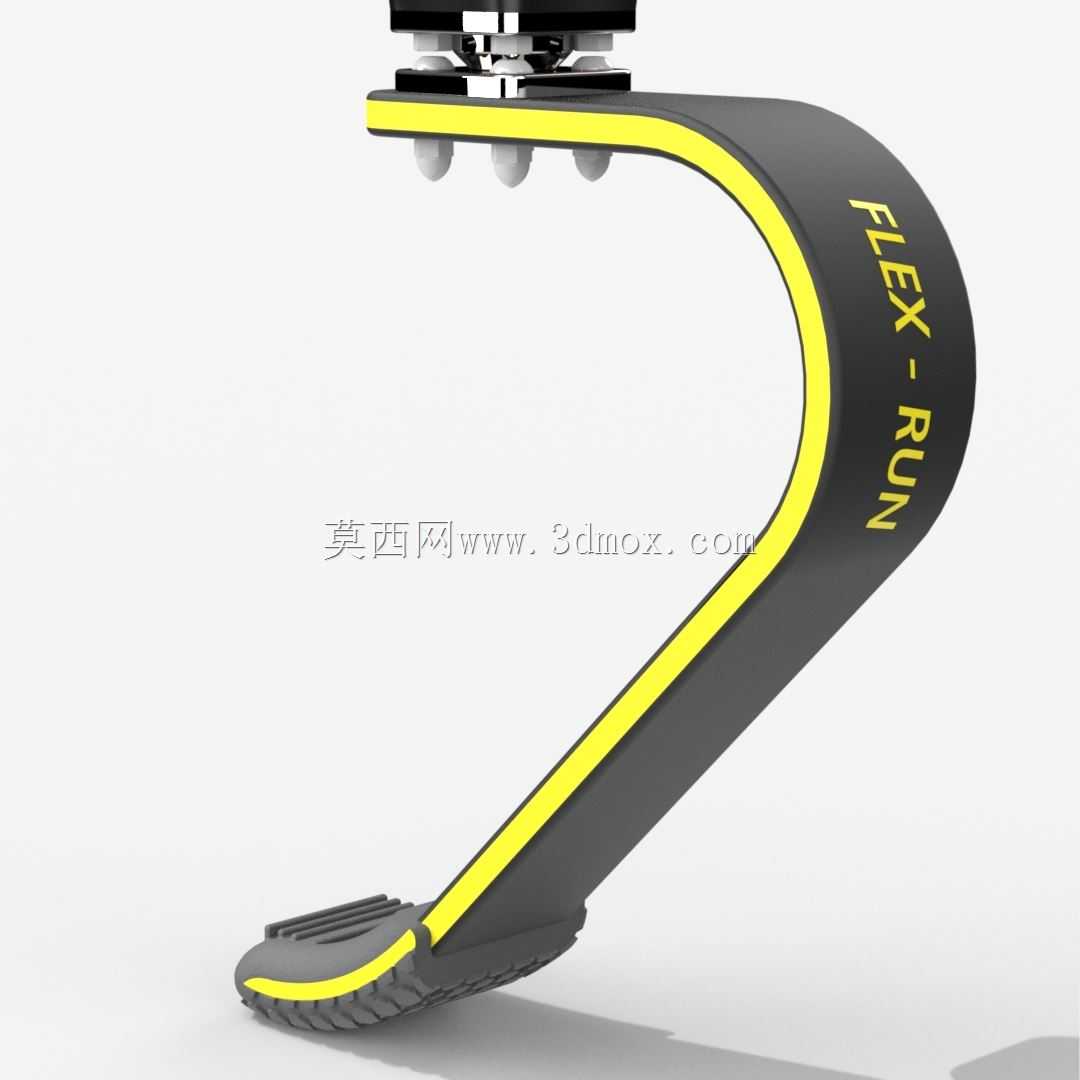

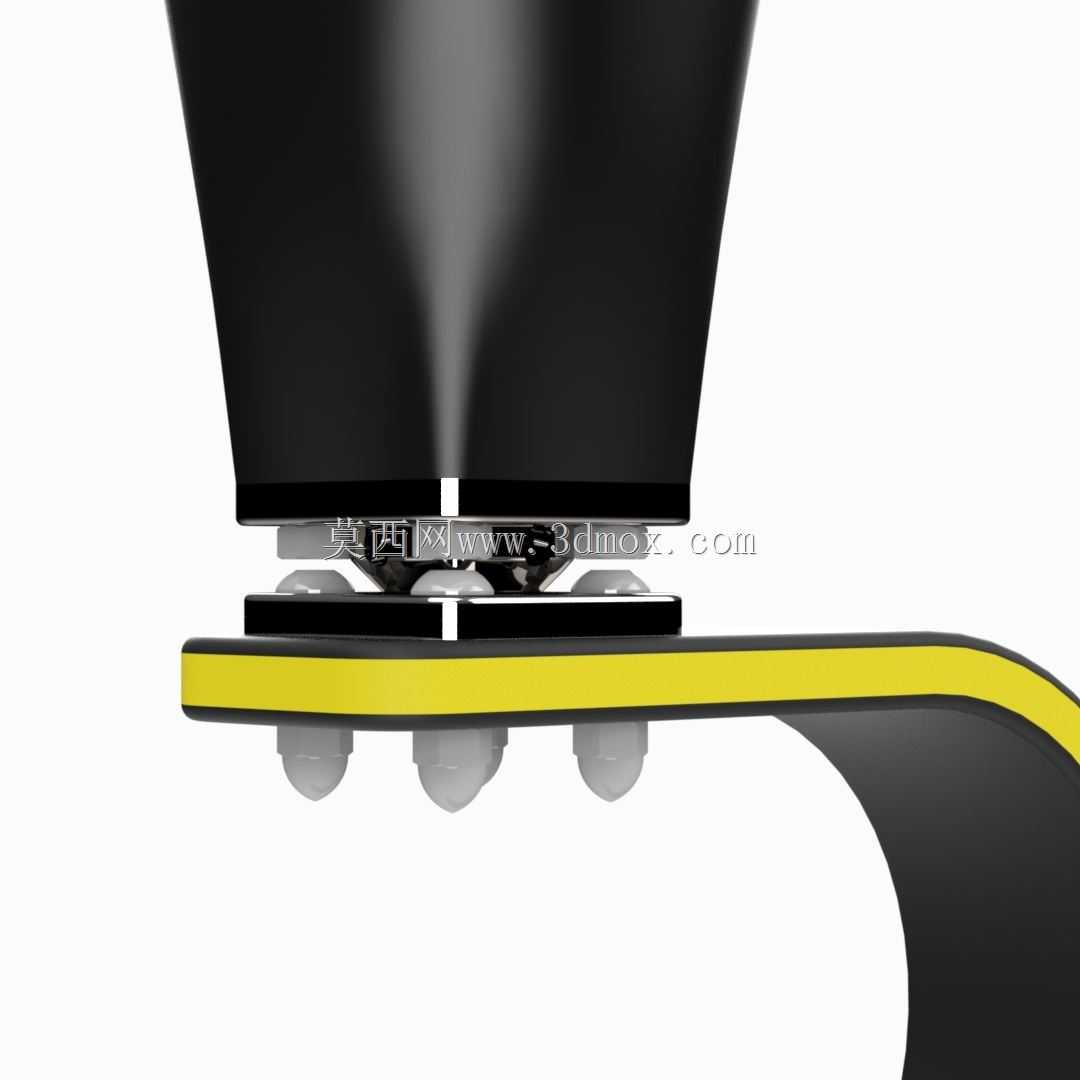

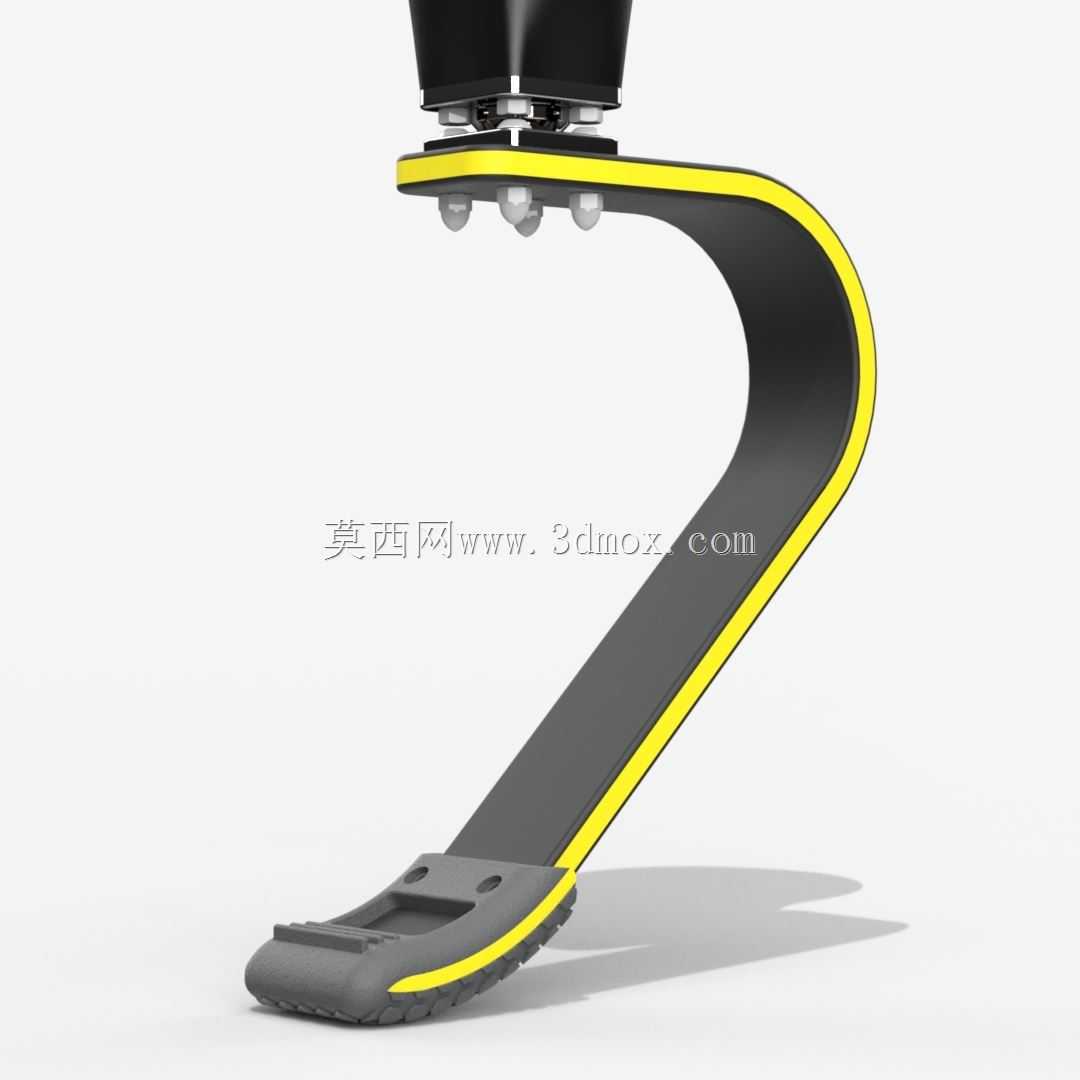

　　中间的转接模块集成了角度微调与长度调节功能，可根据用户的残肢长度、对线角度进行毫米级调整，确保站立时的力线与自然下肢力线重合，避免长期穿戴出现骨盆倾斜、脊柱侧弯等继发性体态问题，转接件采用高强度轻质合金材质，在保证连接强度的前提下尽可能降低整体重量，减少用户穿戴时的拖拽感。下部的储能刀片是整个产品的核心功能部件，采用变曲率弧形构型，从连接端到足端的厚度呈渐变分布，靠近转接位置的截面厚度更大，提供足够的支撑刚性，避免承重时出现过度形变导致的支撑失稳，靠近足端的位置厚度逐步减小，提升弹性形变能力，在足跟触地阶段通过结构形变吸收地面冲击，同时储存弹性势能，在足尖蹬地阶段释放储存的能量，辅助用户完成推进动作，

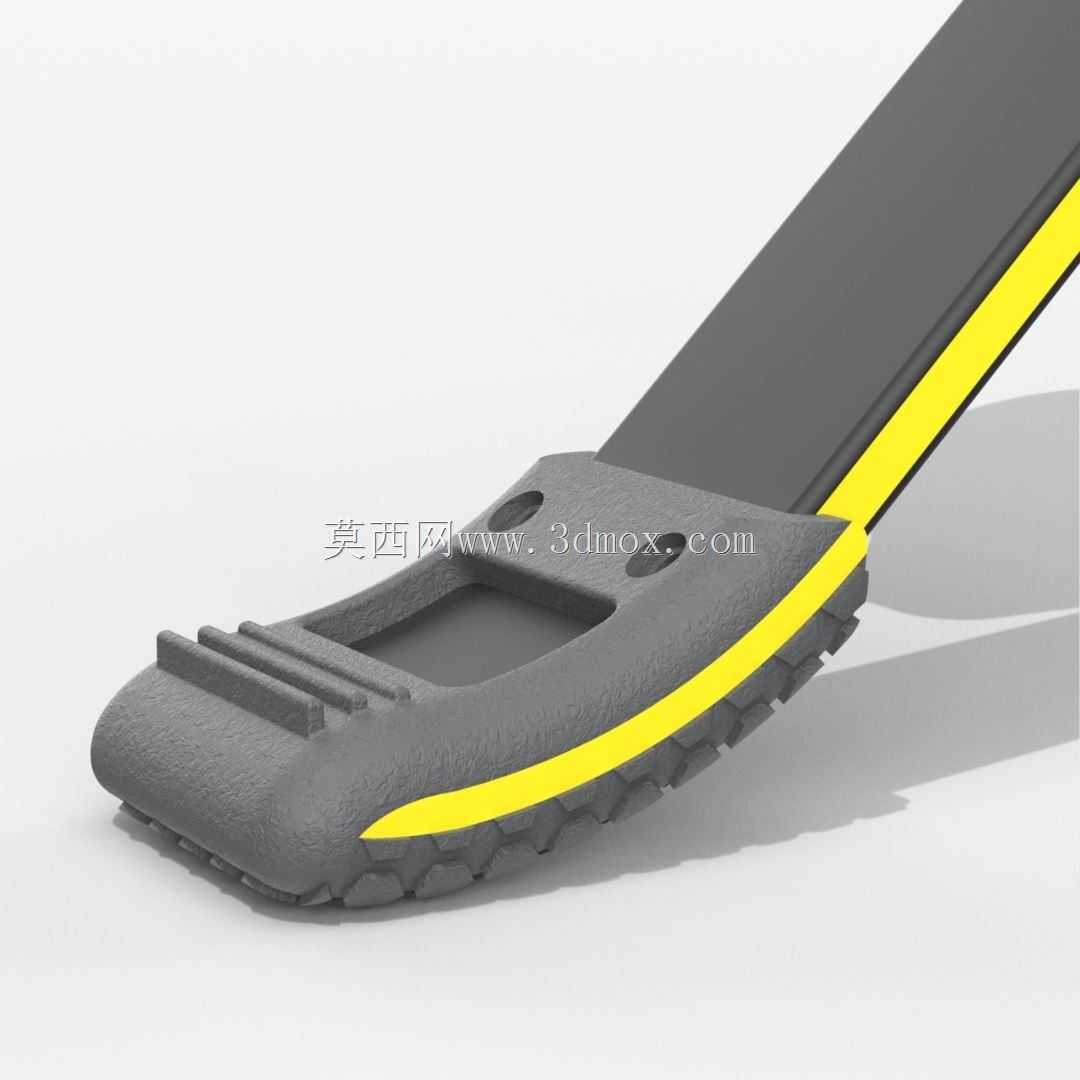

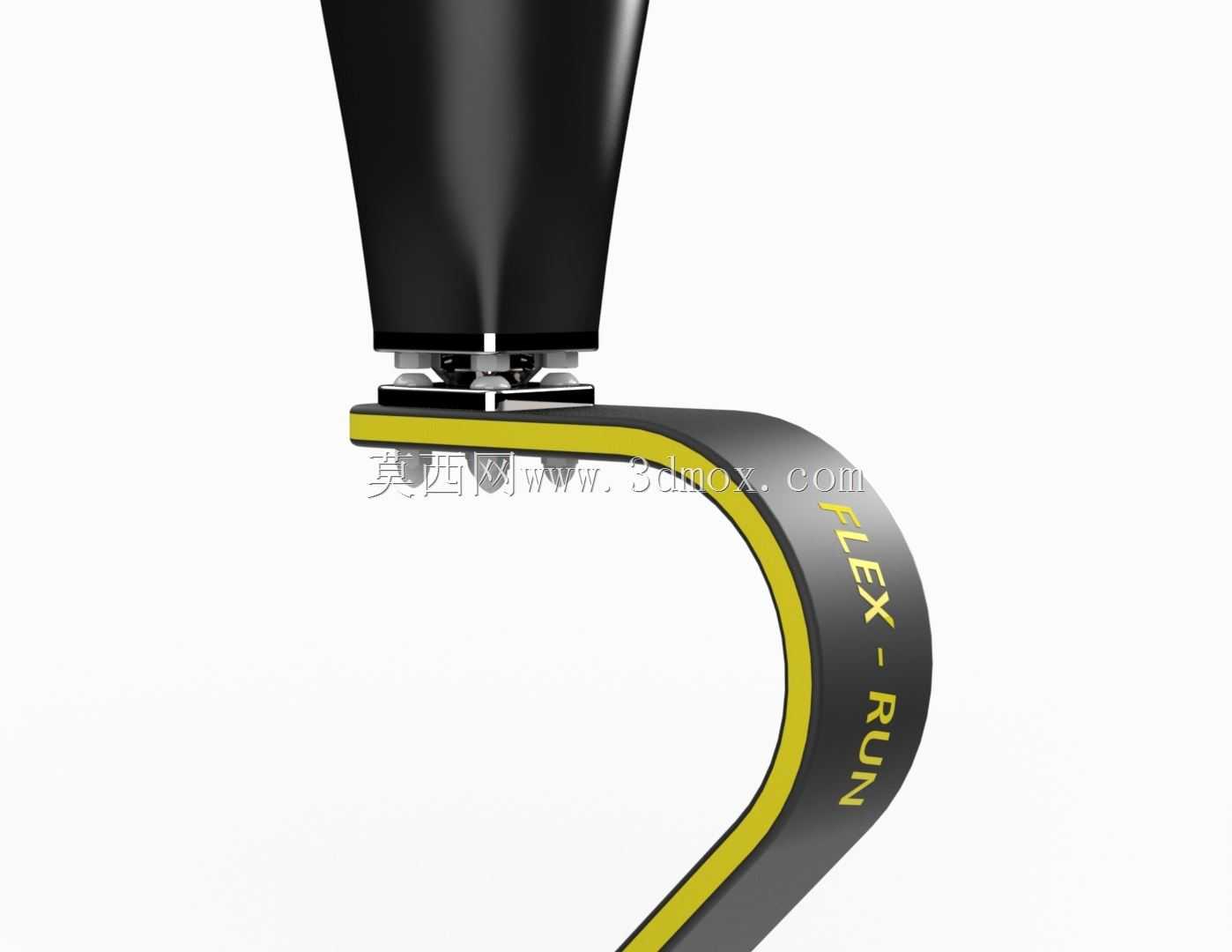

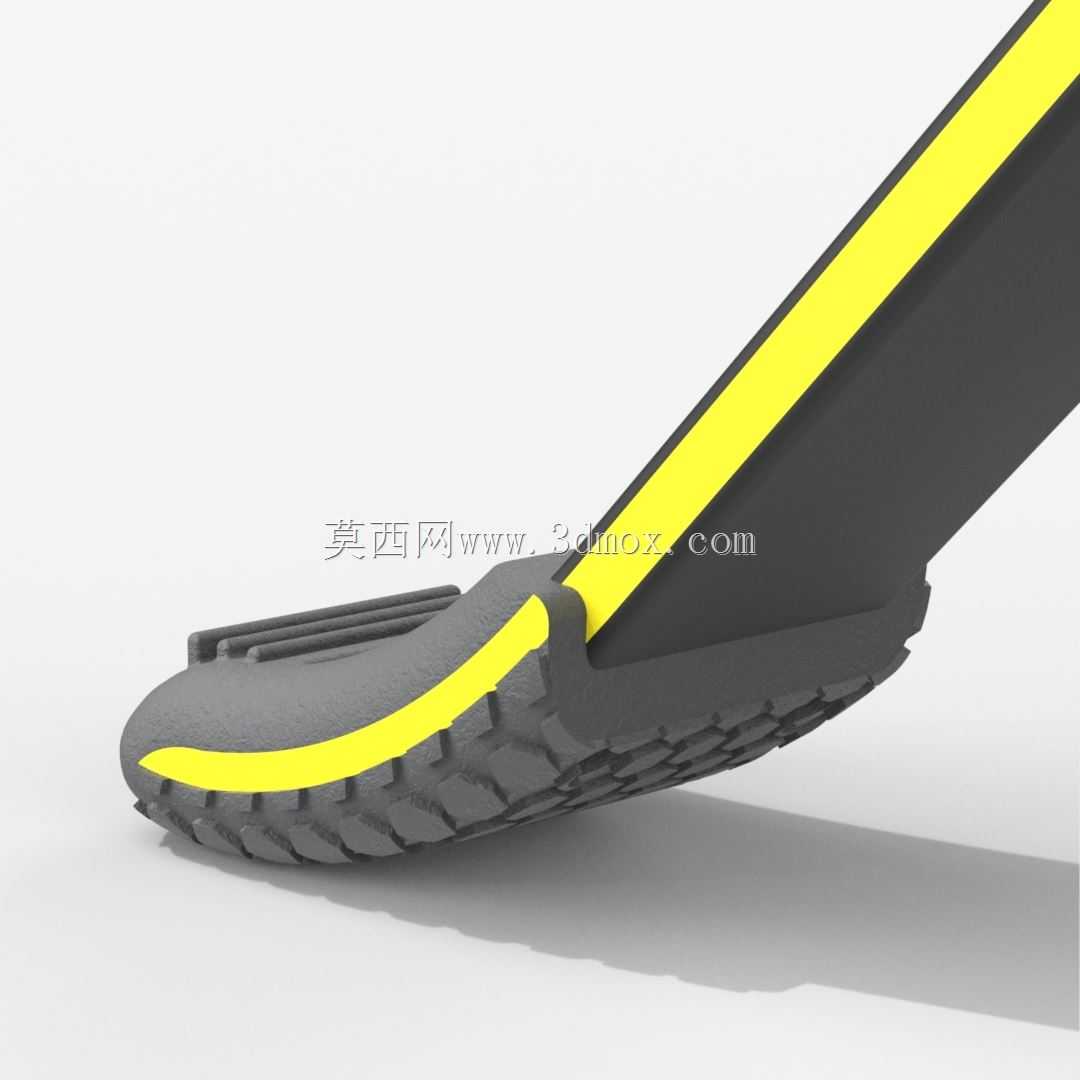

　　刀片侧面的黄色标识条同时兼具磨损提示功能，当表层耐磨材料磨损到标识条位置时，提示用户需要更换足部组件，避免结构强度下降引发使用风险。足端的防滑脚垫采用高耐磨橡胶材质，表面做防滑纹理设计，适配硬质路面、塑胶跑道等常见使用场景，脚垫与刀片的连接采用嵌入式卡扣加粘接的复合固定方式，避免剧烈运动时出现脚垫脱落的问题。从安装边界来看，接受腔的上口边缘根据膝下残肢的常规长度范围设计，适配残肢长度在10cm到25cm区间的膝下截肢用户，整体产品的重量控制在800g以内，相比传统金属结构假肢重量降低30%左右，穿戴时的动态弯折角度最大可达到35度，满足跑步时的足部背屈、跖屈活动范围需求，不会因为结构限位导致步态受限。在结构验证阶段，

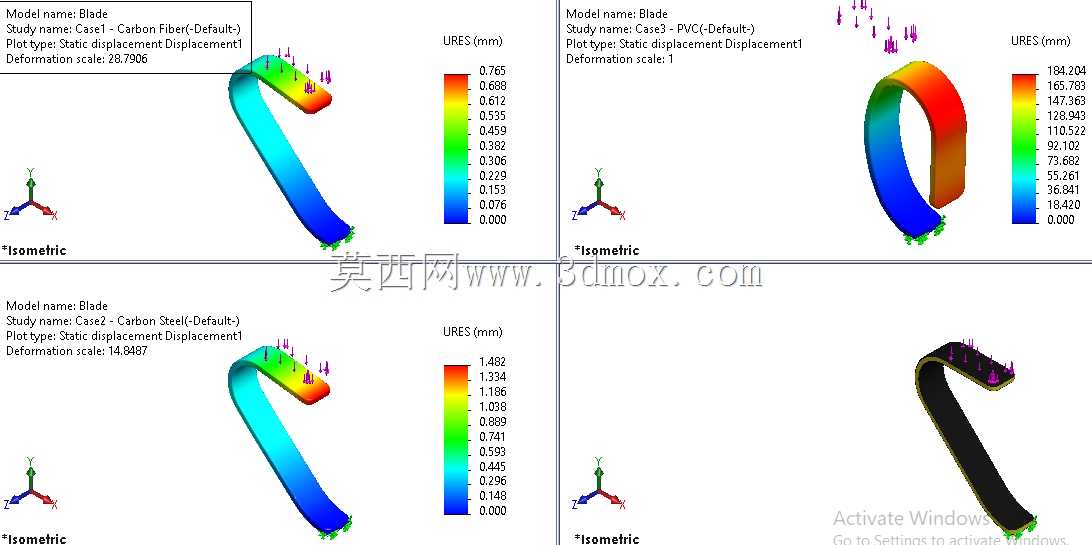

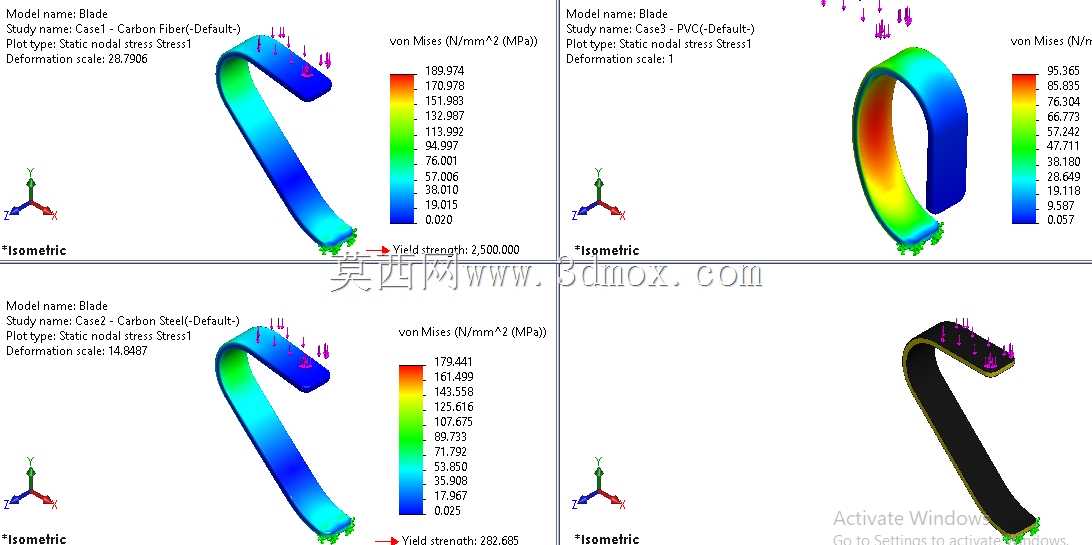

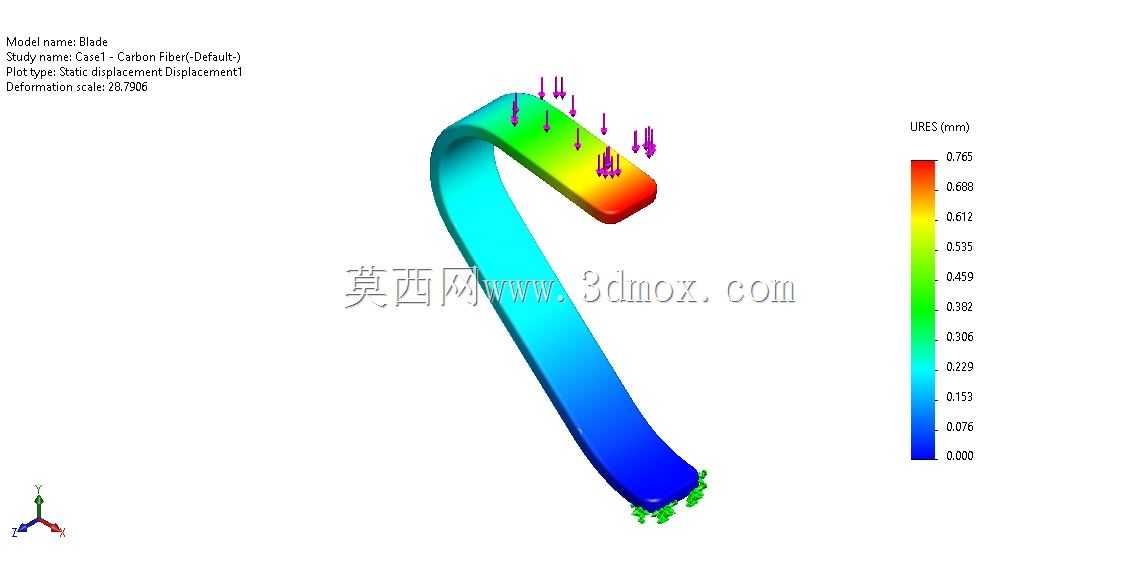

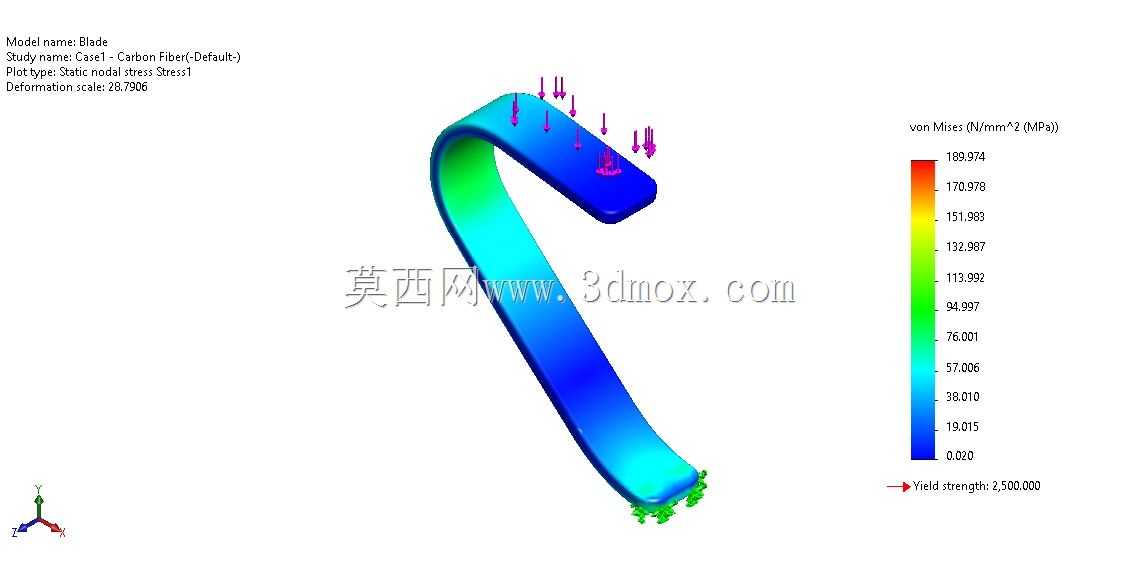

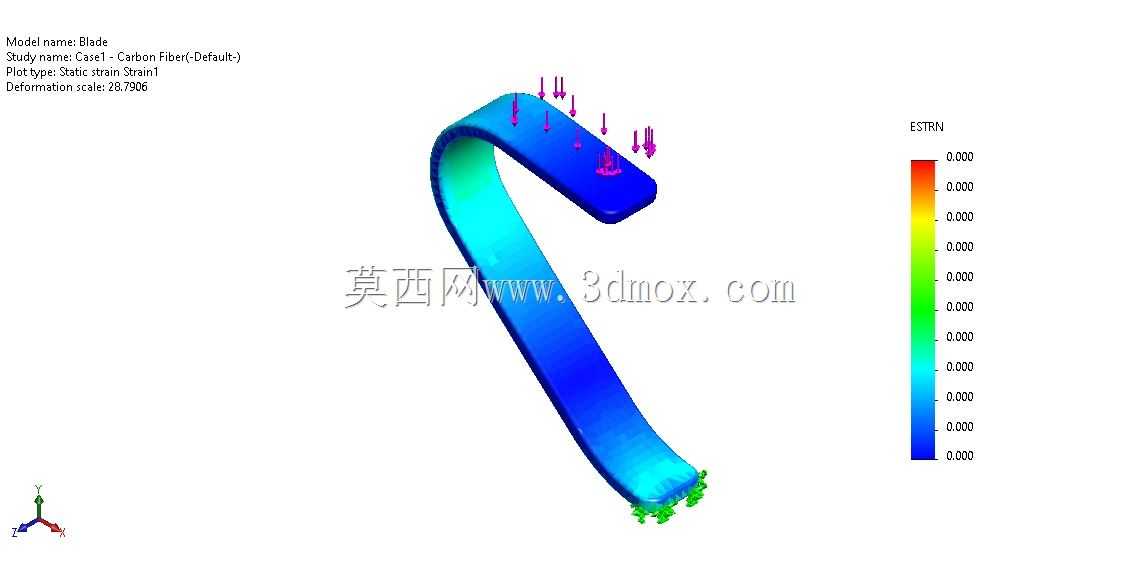

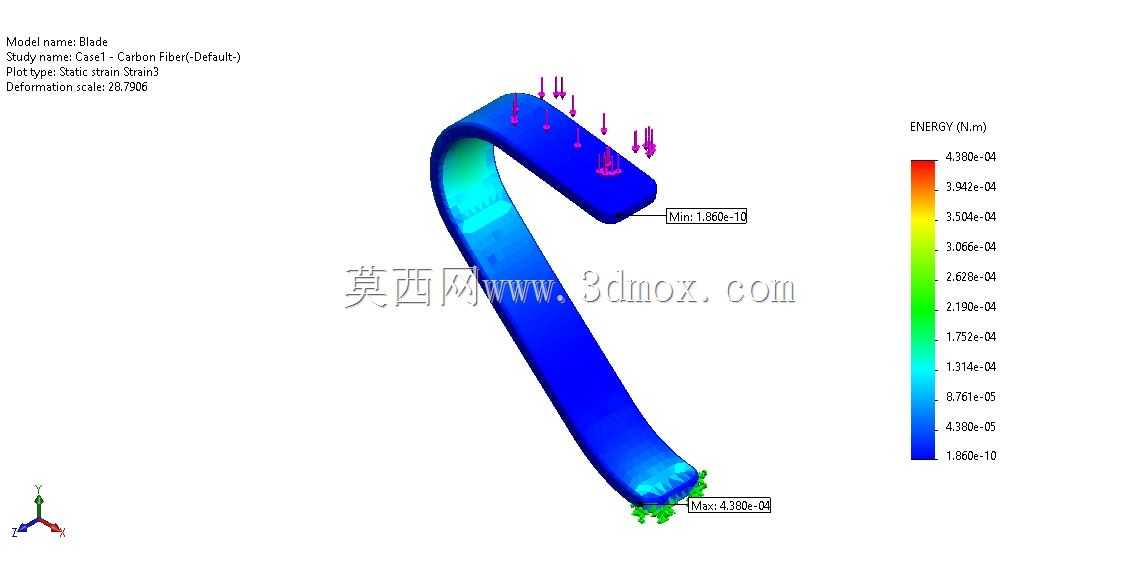

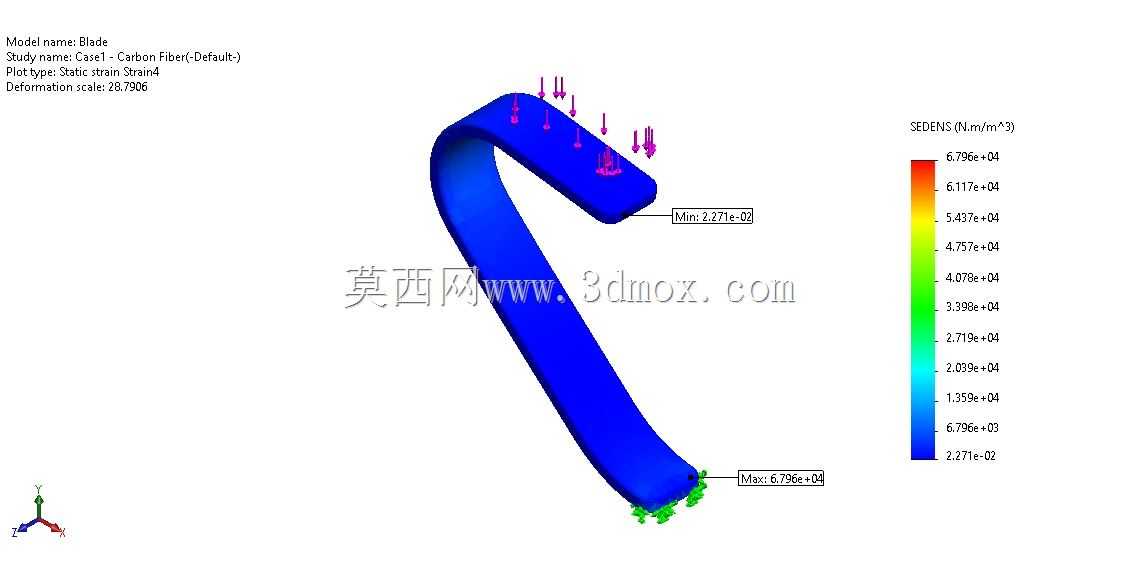

　　针对不同体重区间的用户做了分级承重测试，刀片结构在120kg静载荷下不会出现不可逆形变，100万次动态疲劳测试后结构形变量仍在允许误差范围内，可满足长期日常使用的强度需求。设计过程中充分考虑了不同用户的步态差异，转接模块的前后、左右角度调节范围均为正负8度，可根据用户的行走习惯调整对线角度，尽可能还原自然步态的发力逻辑，减少用户的适应周期。相比普通的静踝假肢，这款储能式假肢在运动过程中可降低约20%的体能消耗，同时减少地面反作用力对残肢的冲击，降低长期穿戴带来的残肢关节损耗，适合有日常运动需求、对生活质量有较高要求的用户使用，结构上的模块化设计也方便后期的维护与部件更换，用户无需更换整个假肢，仅需根据磨损情况更换脚垫或刀片组件即可，降低长期使用成本。
