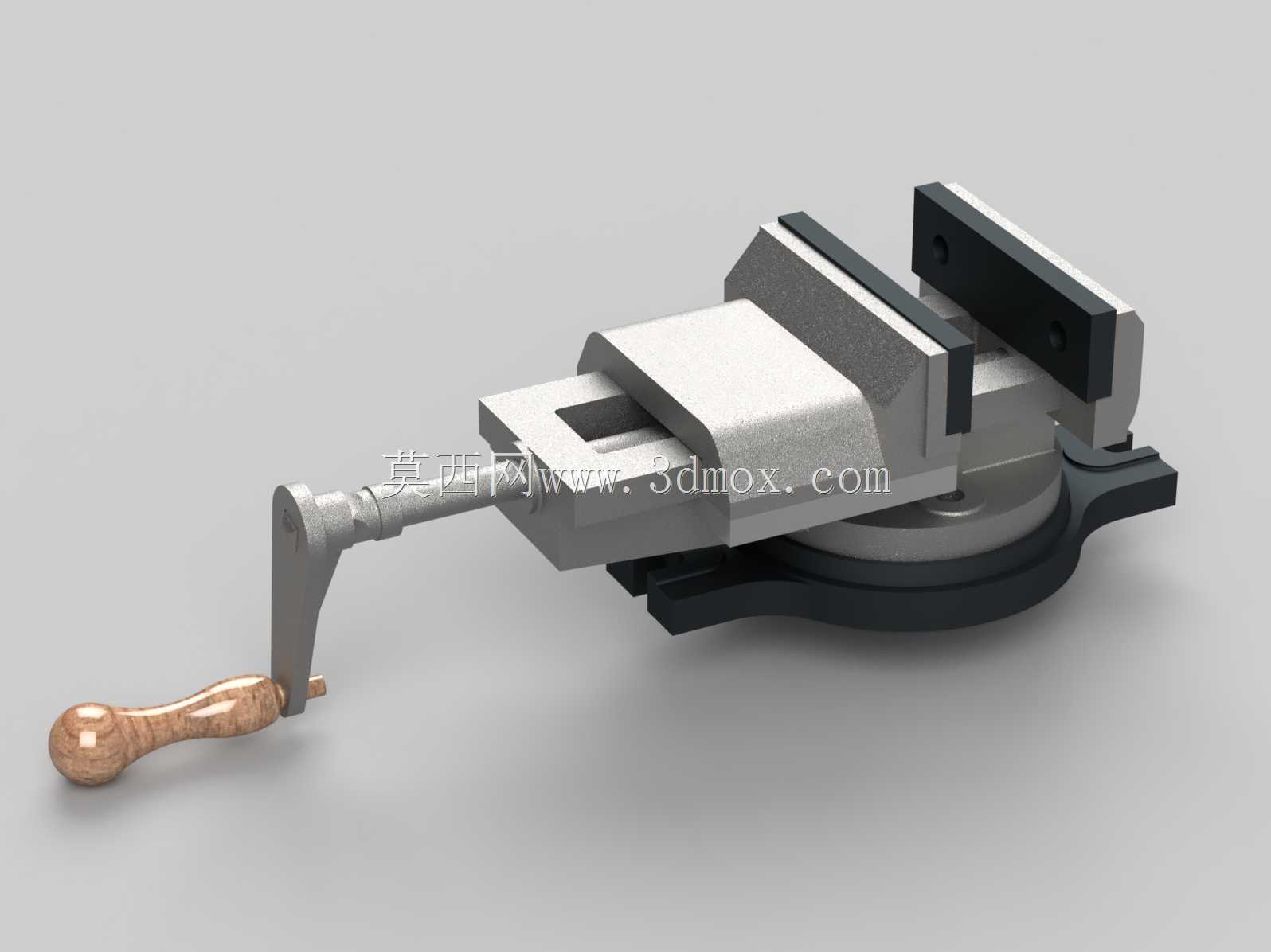

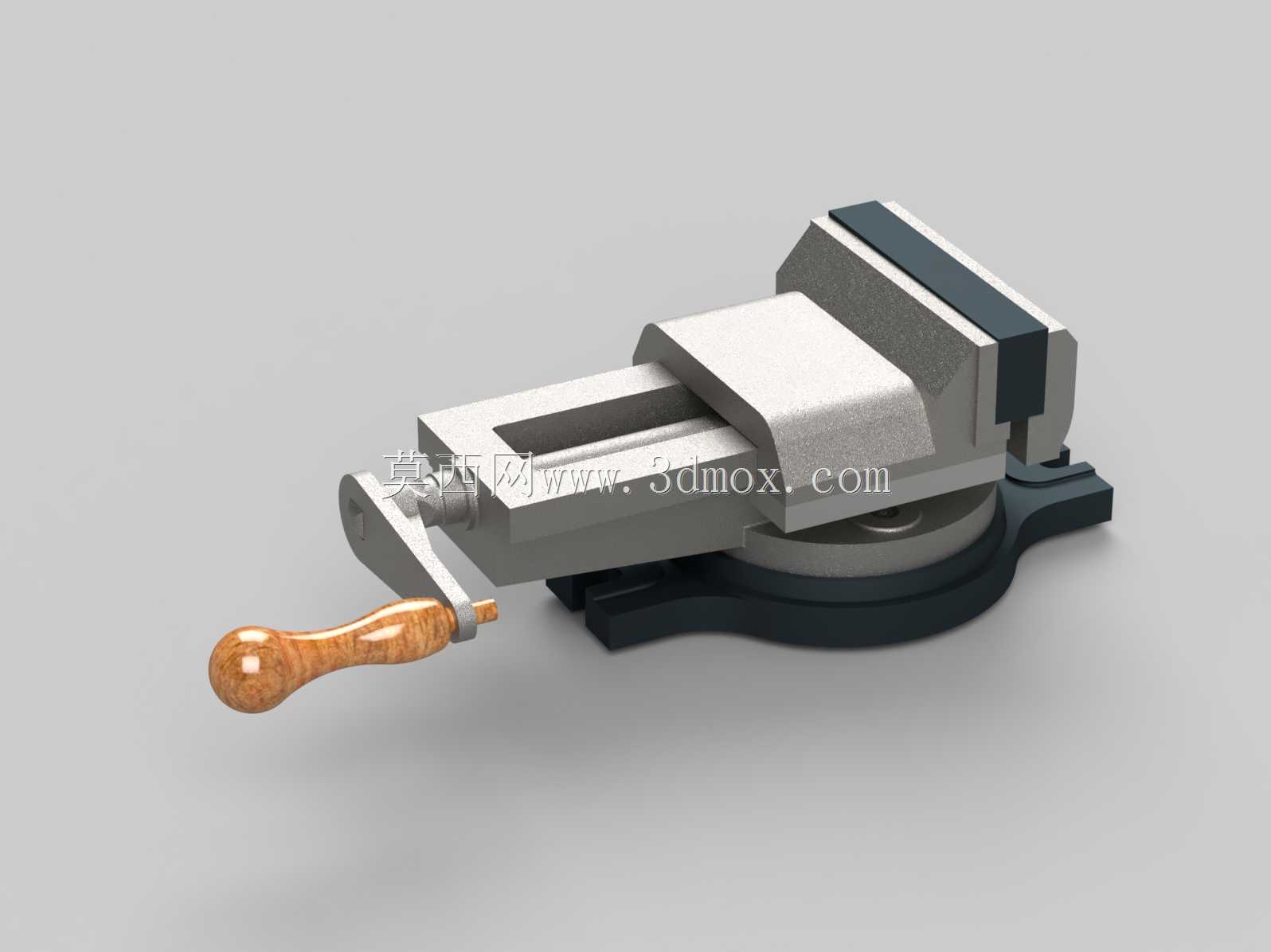

可旋转机用台虎钳夹持工装结构设计

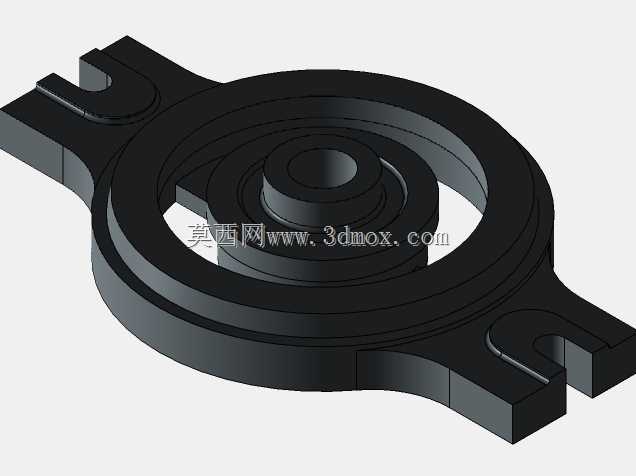

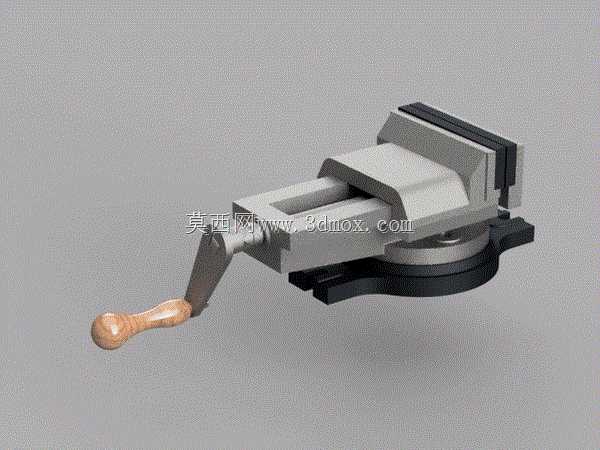

　　这款台虎钳的结构设计完全围绕机加工、钳工实训、小批量零件装夹的实际场景展开，没有多余的装饰性结构，每一处几何特征都对应实际使用中的功能需求。首先说旋转底座的设计，底座采用带锁紧手柄的转盘结构，安装时通过底座四个沉头孔可直接固定在钳工台、铣床工作台或者实训操作台的T型槽上，安装边界完全适配常规工作台的安装孔位间距，底座底部做了防滑纹理处理，即使在未完全锁紧螺栓的临时放置状态下，也不会因为夹持受力出现滑移。转盘的旋转角度覆盖360度全周，锁紧机构采用偏心压块结构，扳动手柄即可完成角度锁定，不需要额外使用扳手拧动螺栓，在需要频繁调整工件加工角度的场景下，比如小型零件的多面锉削、钻孔工位的角度调整，能大幅减少装夹辅助时间。

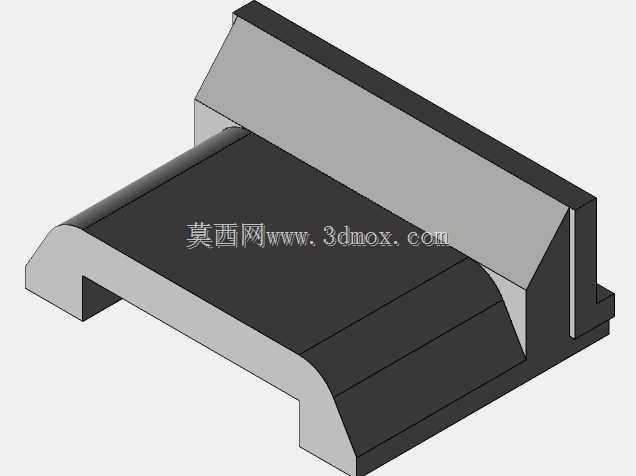

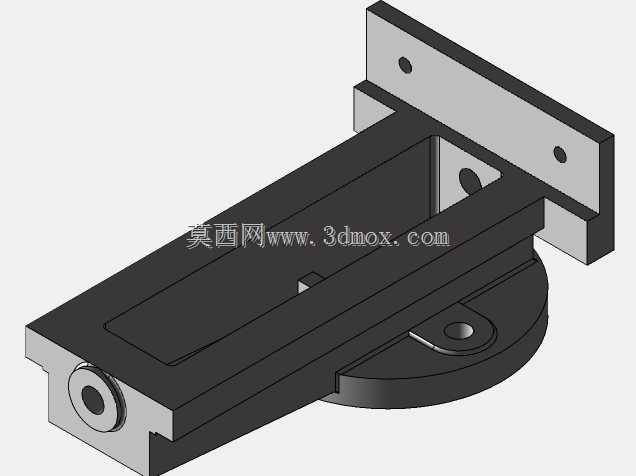

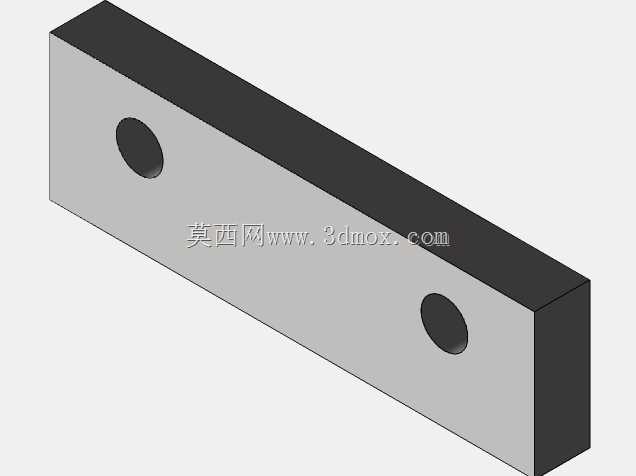

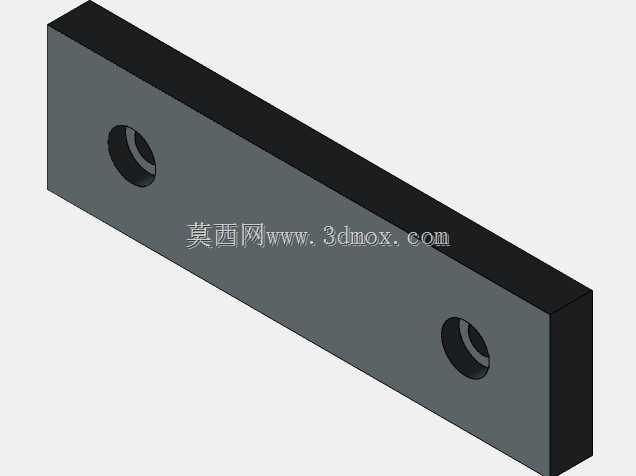

　　钳身部分采用整体式铸铁结构的建模逻辑，固定钳身和活动钳身的导轨配合面做了燕尾槽结构设计，配合间隙可以通过钳身侧面的调整塞铁进行补偿，长期使用出现磨损后不需要更换整体部件，只需要调整塞铁的压紧螺钉就能恢复配合精度，这一点完全贴合车间长期使用的维护需求。钳口部分采用可更换式设计，钳口板通过两个内六角螺钉固定在钳身上，钳口工作面上做了交叉网纹滚花，夹持毛坯件的时候能提供足够的摩擦力，避免工件受切削力时出现打滑移位，如果是夹持已加工表面，只需要更换带铜衬或者软质材质的钳口板即可，不需要对整个钳身进行改造。

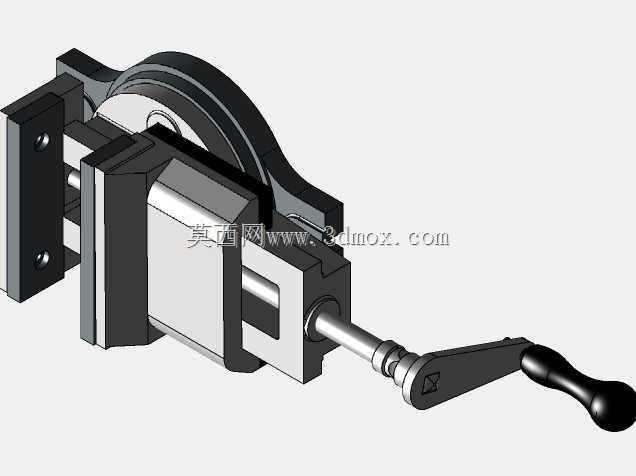

　　传动部分采用梯形丝杠传动结构，丝杠和活动钳身的连接采用开口螺母配合圆柱销的结构，转动手柄的时候丝杠只做旋转运动，带动活动钳身沿导轨做直线往复运动，梯形丝杠的自锁特性可以保证夹持受力后不会出现松脱，即使承受铣削、锉削的交变载荷，钳口的夹持力也能保持稳定。手柄部分采用木质握套加金属杆的结构设计，握套做了符合人手握持的圆弧过渡，施加夹紧力的时候不会硌手，手柄杆的长度经过受力核算，普通人正常握持发力就能达到足够的夹持力，不需要额外加套管延长力臂，避免因为过度施力导致丝杠或者钳身出现过载变形。

　　从实际应用场景来看，这款台虎钳既可以用于职业院校的机械实训教学，让学员直观理解夹具的传动、锁紧、角度调整的结构原理，也可以直接用于小型加工车间的钳工工位、轻型铣床的辅助装夹，甚至可以作为维修工位的夹持工具，用于小型零部件的拆卸、装配作业。设计过程中特意对所有运动部件做了干涉检查，丝杠全行程运动时不会和钳身、底座出现碰撞，活动钳身的最大开口距离适配常规小型零件的装夹尺寸，钳口深度也满足常见零件的夹持高度需求，不会出现零件装夹后悬空过长导致的受力变形问题。整体外形尺寸控制合理，不会占用过多工作台面空间，底座的旋转锁紧手柄布置在钳身正面，操作人员站在工位正前方就可以完成角度调整和锁紧操作，不需要侧身或者探身到设备侧面操作，符合人体工程学的操作逻辑。

　　在细节结构上，钳身的所有棱边都做了倒圆角处理，避免使用过程中尖锐边角造成磕碰划伤，丝杠的两端都设置了防尘挡片，能减少车间内的铁屑、灰尘进入丝杠传动副，延长传动结构的使用寿命。活动钳身和固定钳身的贴合面做了平面度公差的建模预留，实际生产时经过磨削加工就能保证两个钳口的平行度，夹紧工件时不会出现钳口上紧下松或者一侧贴合一侧有缝隙的问题，保证装夹的可靠性。
