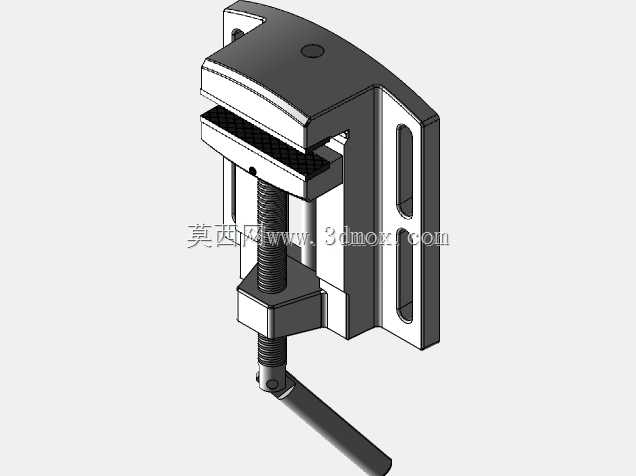

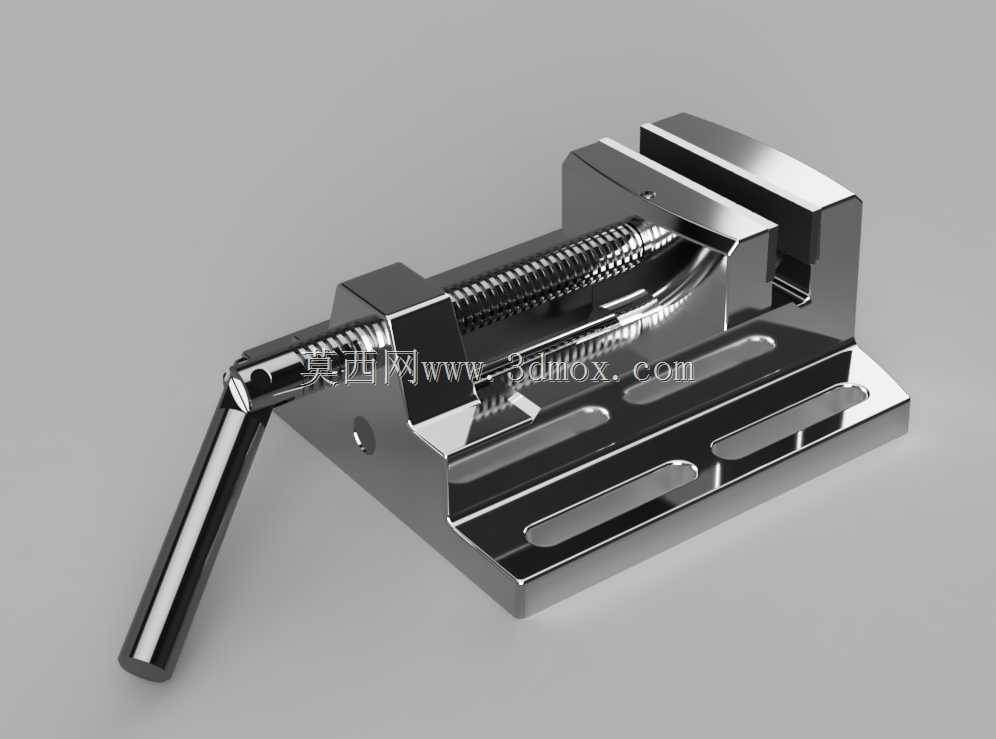

2.5英寸铝制精密钻头夹持虎钳结构

　　这款2.5英寸规格的铝制钻头虎钳，是小型钻床、台钻配套的核心夹持工装，在小件精密钻孔、倒角、轻量铣削工序中承担工件定位与夹紧的核心作用，日常多用于电子结构件加工、模型制作、小型五金件二次加工等场景，适配台式钻床、小型台铣、手电钻支架等多种加工设备的工作台安装。从结构设计来看，整体采用高强度铝合金作为主体材质，相比传统铸铁虎钳重量降低60%以上，同时兼顾足够的夹持刚性，不会在常规钻孔进给压力下出现夹持形变或本体偏移。底座开设两条平行的长条形安装槽，槽宽适配多数小型加工设备的工作台T型螺栓规格，安装时可沿槽方向调整虎钳的前后位置，也可根据加工需求调整虎钳相对主轴的角度，安装边界覆盖常规小型台钻的工作台面安装孔位范围，

　　无需额外打孔改造即可完成固定。夹持部分采用平口钳口设计，钳口咬合面做了细密的防滑齿纹处理，夹持铝件、塑料件、薄金属件时不会出现工件打滑移位，同时钳口的平行度控制在0.02mm以内，保证钻孔位置的同轴度精度，避免钻孔偏斜导致的工件报废。传动结构采用梯形丝杠传动，丝杠与活动钳身的配合间隙经过预紧调整，转动手柄时活动钳身进给顺滑无卡顿，夹紧后具备可靠的自锁性能，即便加工过程中存在切削振动，钳口也不会出现松脱退夹的问题。手柄采用折弯式金属杆结构，操作时力臂长度经过优化，单手即可完成工件的夹紧与松脱，不需要额外加力杆就能提供足够的夹持力，适配小型零件加工的操作力度需求。整体外形尺寸紧凑，闭合状态下总长度不超过180mm，宽度不超过100mm，

　　占用工作台面积极小，即便在小型家用台钻、桌面级加工设备上安装使用，也不会遮挡操作空间，同时铝制本体的表面做了阳极氧化处理，日常使用中不易生锈腐蚀，维护成本极低。在实际加工场景中，这款虎钳不仅可以加持规则的方形、圆形工件，也可配合V型块等辅助夹具加持异形小零件，完成钻孔、铰孔、攻丝等多道工序的定位装夹，相比大型机用虎钳，它的夹持行程更适配小型零件的尺寸范围，最小夹持厚度可到2mm，最大夹持开口达到63mm，覆盖绝大多数小型加工件的夹持需求。设计过程中充分考虑了桌面级加工的使用场景，本体边角都做了倒角处理，没有尖锐的加工毛刺，操作时不会划伤手部，丝杠部分预留了润滑注油孔，长期使用后定期注入润滑脂即可保持传动顺畅，无需复杂的拆解维护。

　　钳身与底座的连接结构做了加强处理，夹紧受力时不会出现钳身上翘的问题，保证夹持面与工作台面的平行度，进而保障钻孔的垂直度精度，对于加工精度要求在0.1mm以内的小件加工场景，这款虎钳的定位精度完全可以满足工艺要求。不同于重型机用虎钳的厚重设计，这款铝制虎钳的轻量化特性也方便使用者快速拆装更换，在需要切换不同工装的加工场景中，单人即可完成虎钳的安装与拆卸，不需要借助起重设备，大幅提升小批量多品种加工的工装切换效率。在3C电子小零件加工、航模零件制作、教学实训加工等场景中，这类小型虎钳的使用频率远高于大型夹持工装，它的尺寸规格与夹持力度刚好匹配小型零件的加工受力需求，不会因为夹持力过大导致薄壁零件变形，也不会因为夹持力不足导致加工过程中工件飞出，夹持力的区间经过反复调校，刚好适配铝、铜、亚克力、PCB板等常见小件加工材质的夹持需求。
