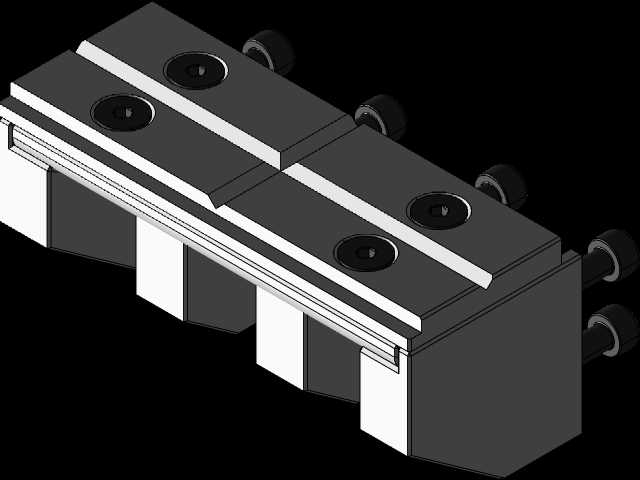

DIY四英寸精密机用平口夹持台钳

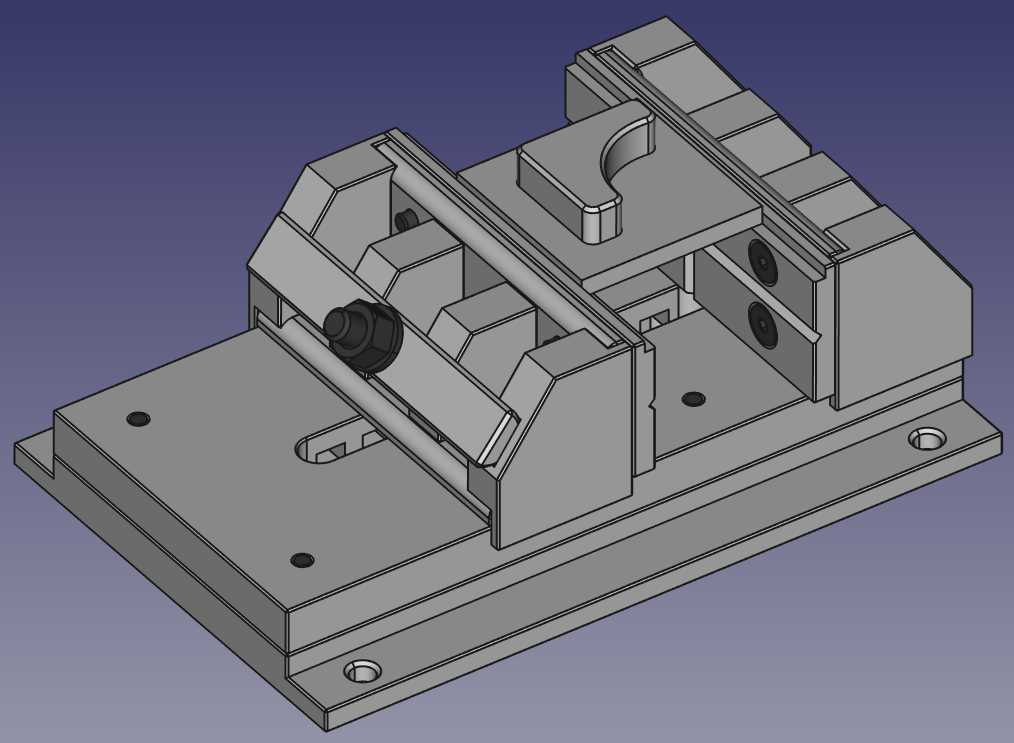

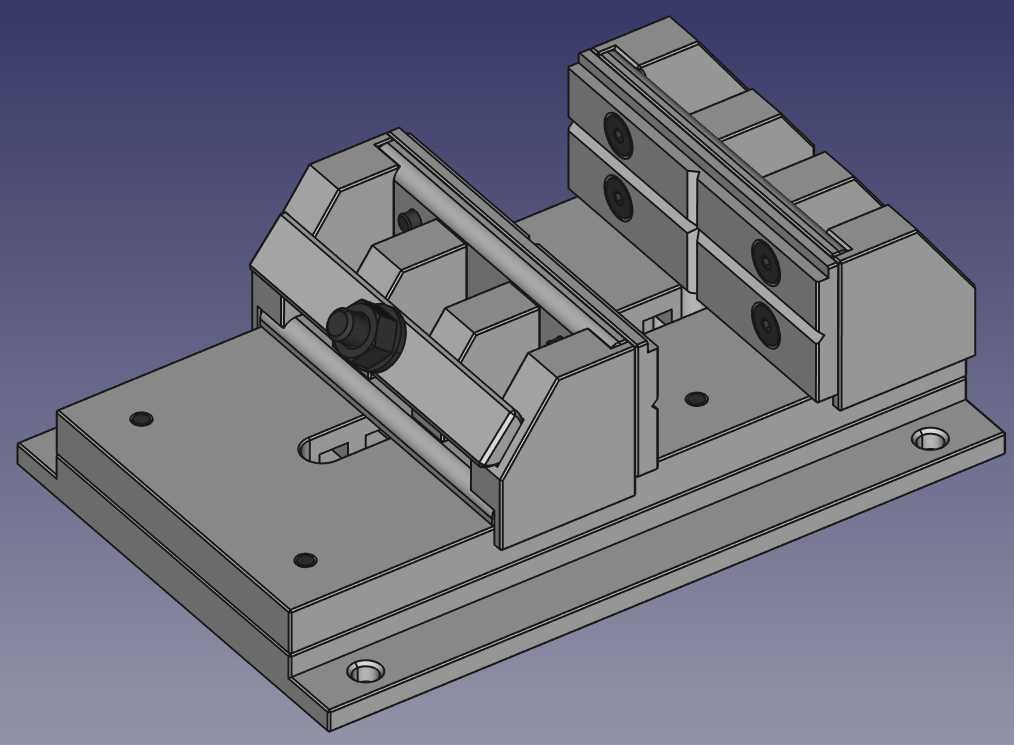

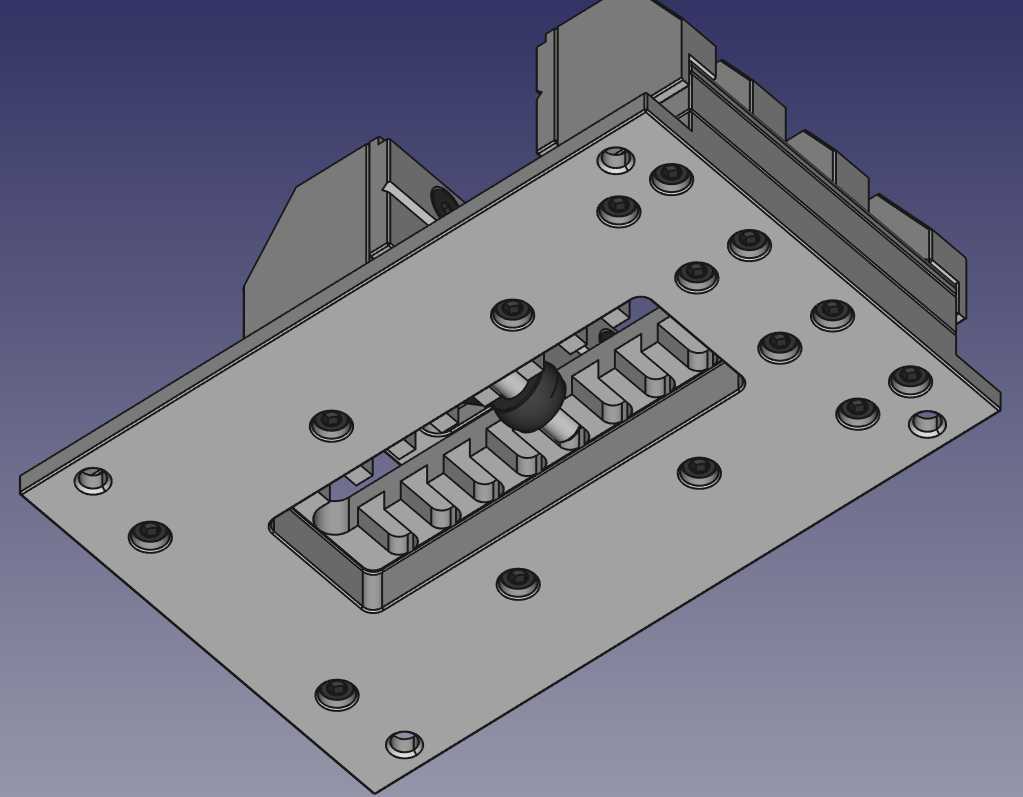

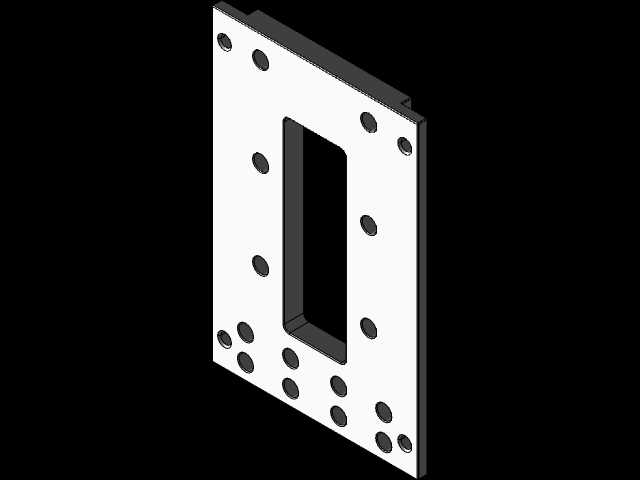

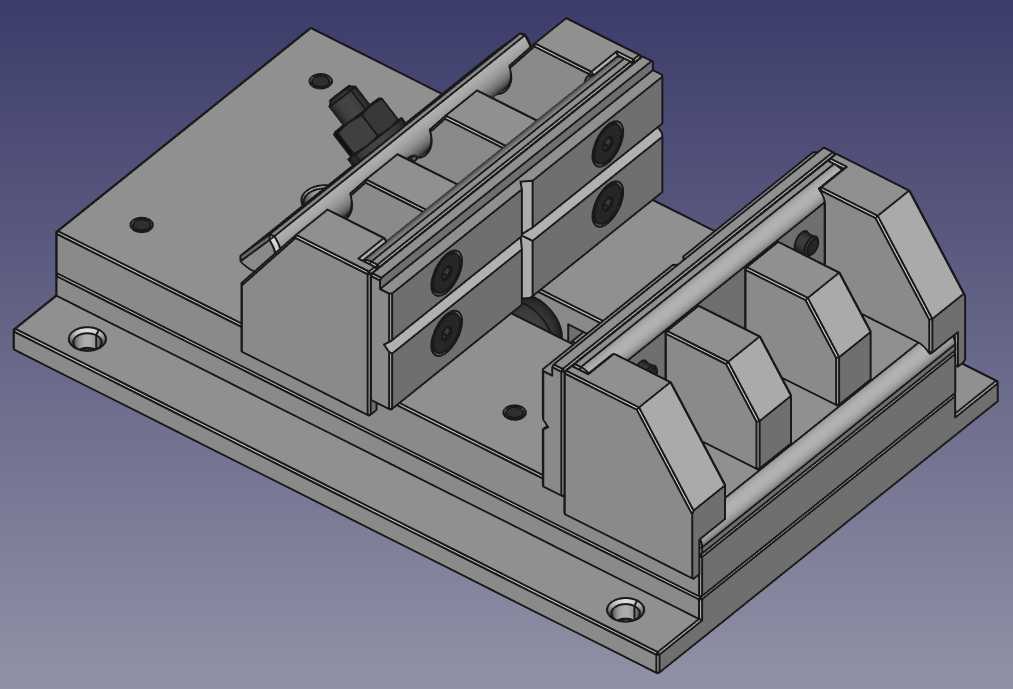

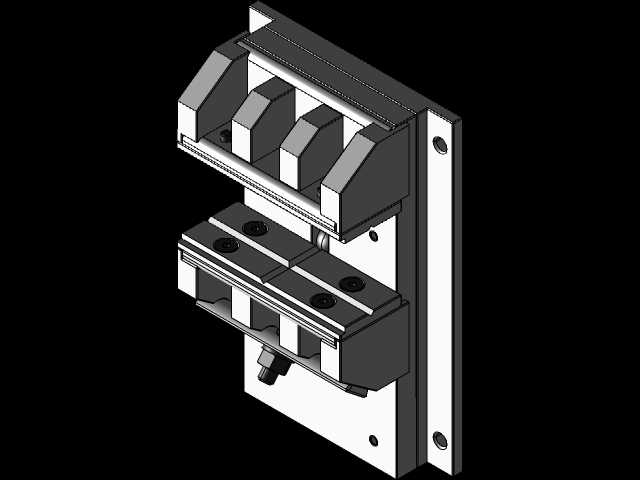

　　这款四英寸规格的平口钳，核心定位是面向小型数控加工场景的夹持工装，适配桌面级CNC铣床、小型雕刻机这类轻量级加工设备的装夹需求，也可满足手工修配、零件划线工序的工件固定要求。整体采用铝坯料加工成型，主体结构分为固定钳身底座、活动钳身、驱动螺杆、钳口垫板几个核心模块，底座采用平板式安装结构，预留了沉头安装孔与定位槽，可直接通过T型螺栓固定在机床工作台面，安装边界覆盖常规小型加工设备的工作台T型槽间距，无需额外制作转接板即可完成装夹固定。

　　从结构设计逻辑来看，钳身采用半圆、直角与平面铝坯拼接的组合结构，没有采用一体式铸造成型方案，核心考量是降低个人加工的门槛，所有结构特征都可以通过业余级别的三轴数控铣床甚至手动铣削设备完成加工，不需要特殊的铸造或者五轴加工工艺。驱动部分采用M8规格的杆端螺栓作为施力构件，转动螺栓即可推动活动钳身沿导轨方向平移，实现钳口的开合动作，钳口闭合后可提供足够的夹紧力，满足铝件、塑料件、软金属零件的铣削、钻孔加工夹持需求，不会出现加工过程中工件移位的问题。

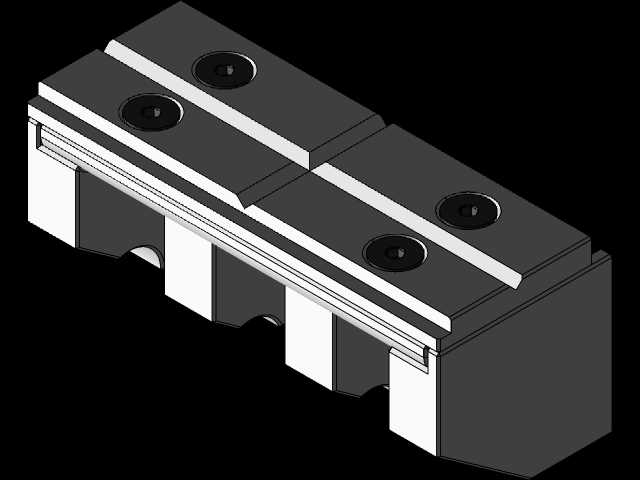

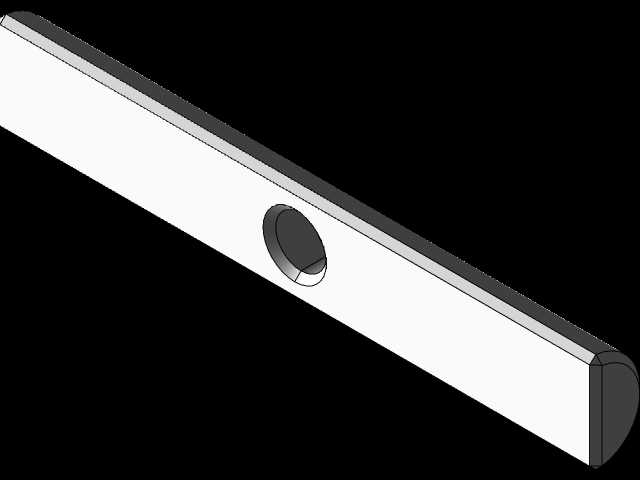

　　钳口部分设计了可更换的垫板结构，垫板通过内六角螺钉固定在钳身的夹持面上，长期使用出现磨损、压痕后可以单独拆卸更换，不需要整体报废钳身，大幅降低了后期维护成本。活动钳身与底座的配合面采用了直角导向结构，配合间隙可以通过侧边的紧固螺钉调整，长期使用出现导向磨损后，可通过调整螺钉补偿间隙，保证钳口的平行度与夹持精度，避免出现钳口上翘、夹持偏斜的问题。

　　在实际应用场景中，这款台钳除了适配小型数控设备的加工装夹，也可以作为台钻、砂轮机的辅助夹持工装，固定小型零件完成钻孔、打磨工序；对于模型制作、电子外壳加工这类小尺寸零件的加工场景，四英寸的钳口开合范围足够覆盖绝大多数小型零件的夹持尺寸，钳身整体高度控制在合理范围内，不会过多占用机床的Z轴加工行程，保证加工时刀具的有效行程足够覆盖零件的加工深度。

　　设计过程中充分考虑了个人加工的工艺可行性，所有零件的加工特征都避免了过小的内圆角、特殊角度的斜面这类需要特殊刀具或者特殊装夹才能加工的结构，绝大多数特征都可以用普通立铣刀、钻头、丝锥完成加工，原材料也采用容易获取的铝坯料，不需要采购特殊规格的型材或者铸件，个人制作者可以根据提供的结构参数自行加工整套台钳，也可以根据自身的设备行程调整整体尺寸，适配自身的加工需求。

　　夹持精度方面，钳口闭合后平行度控制在普通机加工要求的公差范围内，可满足非高精度零件的加工装夹需求，如果需要更高的夹持精度，可以在装配后对钳口垫板的夹持面进行一次自铣加工，消除装配误差带来的平行度偏差，即可达到更高的夹持精度，适配精密小零件的加工需求。底座上预留的定位槽可以配合工作台的定位块实现快速定位，每次拆装台钳后不需要重新打表找正，即可快速恢复安装精度，减少工序准备时间。
