雅马哈品牌徽标电火花加工三维设计

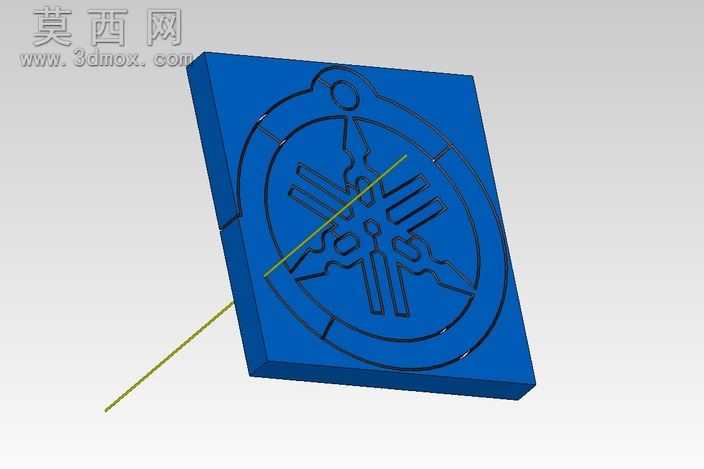

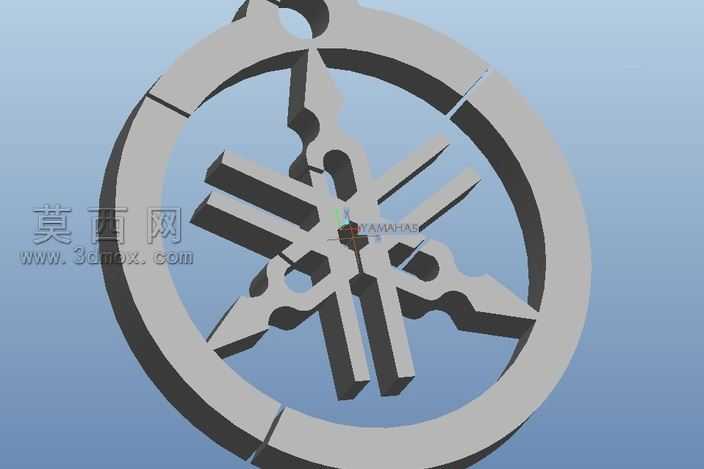

本作品为面向电火花加工工艺设计的雅马哈品牌徽标三维模型，整体采用带挂孔的方形厚板作为基底结构，建模阶段以SolidWorks为核心工具，首先绘制精准的方形基体草图，拉伸生成具有均匀厚度的实体基座，在基座顶部边角位置设计一体化的圆形挂孔结构，方便后续加工完成后作为吊牌、标识牌进行悬挂使用。徽标核心图案区域采用圆形轮廓作为外边界，内部还原雅马哈品牌标志性的三音叉交叉造型，所有图案线条均采用等宽的凹槽结构设计，凹槽深度保持统一，完全适配电火花加工的工艺特性，避免出现加工死角或者深度不均的问题。建模过程中对所有棱边做了微小的圆角过渡处理，既可以避免加工过程中出现应力集中导致的电极损耗不均，也能让最终加工成品的边缘触感更顺滑，没有尖锐毛刺。材质渲染阶段，基底部分赋予深蓝色哑光硬质合金材质效果，模拟电火花加工后工件的表面质感，凹槽部分通过光影对比突出轮廓的清晰度，额外添加的黄绿色加工轨迹参考线，清晰标注了电火花加工的走刀路径方向，方便加工前的工艺校验。结构设计上整体采用一体化成型思路，没有拆分的装配部件，所有图案特征均直接在基体上生成，减少后续加工的装夹次数，降低加工误差。设计过程中充分考虑电火花加工的放电间隙参数，所有凹槽的宽度尺寸预留了合理的放电余量，确保加工完成后图案线条的尺寸精度符合设计要求，挂孔的位置与徽标核心图案保持合理的间距，避免钻孔或者穿挂时破坏核心标识区域，整体厚度设计兼顾了标识的立体感和加工的材料利用率，不会因为过厚增加不必要的加工时长，也不会因为过薄导致工件加工过程中出现变形。图案的线条走向全部做了顺滑处理，没有尖锐的折角，减少电火花加工过程中电极的频繁抬刀次数，提升加工效率，同时也能让加工出来的图案线条更流畅，还原品牌徽标的视觉辨识度。
