木质液压驱动教学演示机械臂结构

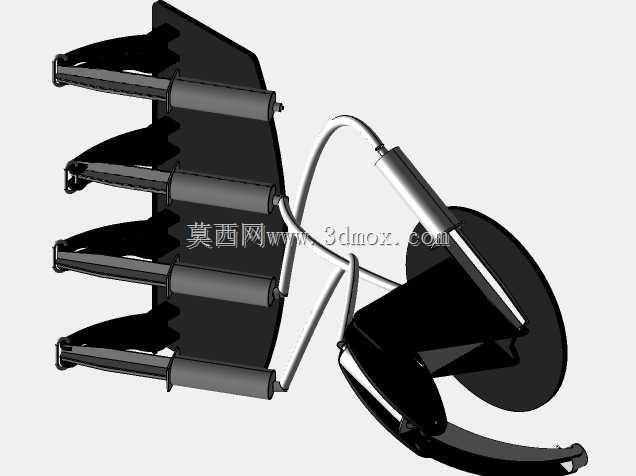

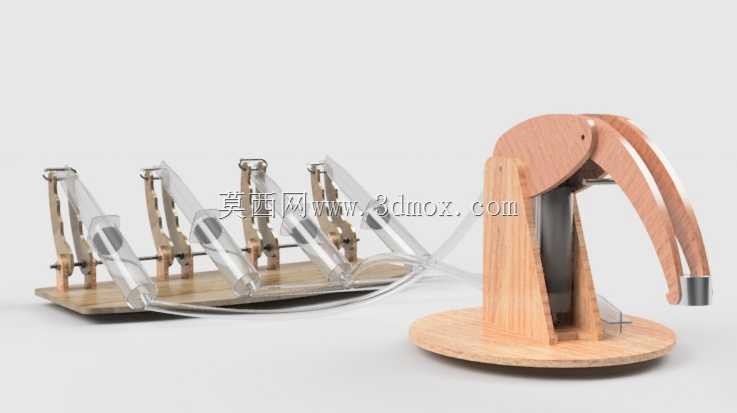

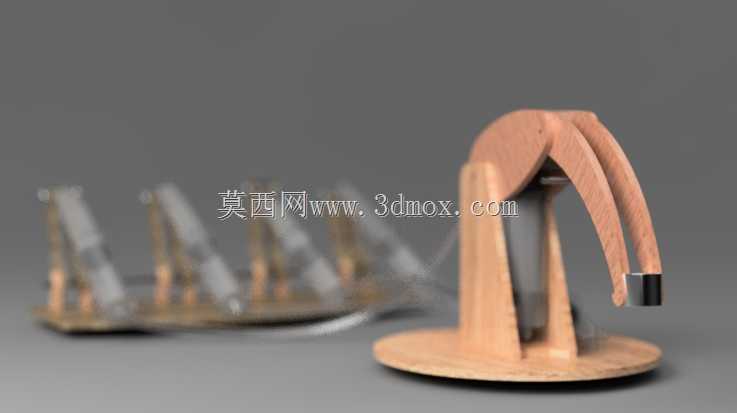

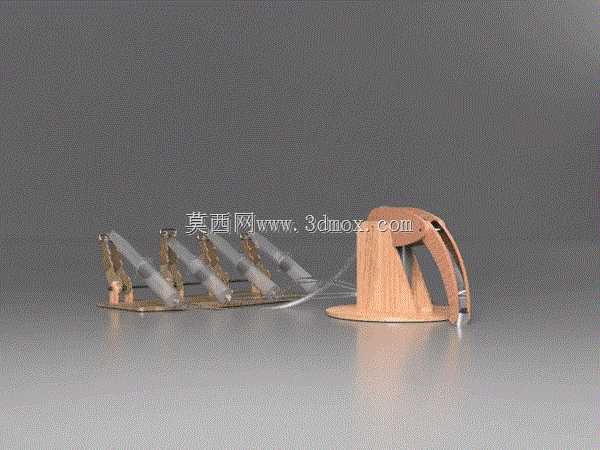

　　这款液压驱动机械臂结构，核心面向机械原理教学、创客实践场景设计，可直观展示流体传动的基础逻辑，帮助学习者快速建立液压缸做功、机构运动联动的具象认知，也可作为小型桌面演示装置用于科普展示、青少年工程启蒙实训。从实际功能来看，该装置依靠注射器作为简易液压缸单元，通过管路内的流体传递压力，驱动多段臂体完成俯仰、夹取动作，可实现小重量轻质物件的抓取、移位操作，整套传动路径无复杂电控元件，完全依靠流体压力与机械结构配合完成动作，能让使用者清晰观察到每一段臂体的受力传递过程，理解液压传动相比纯机械连杆传动的力放大特性。设计层面采用层压木质板材作为主体结构材料，所有结构件均为平面切割成型，无需复杂的三维曲面加工，

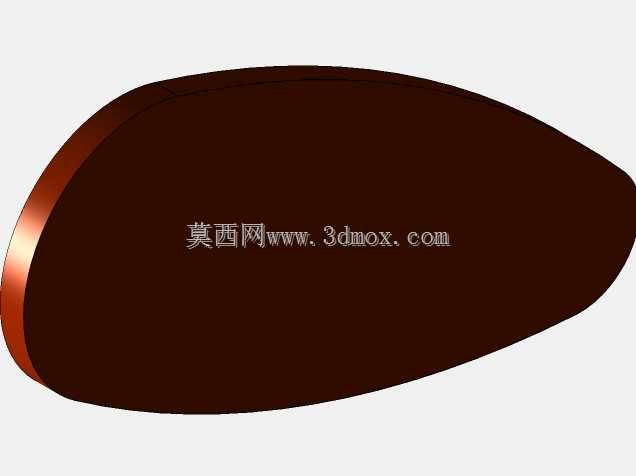

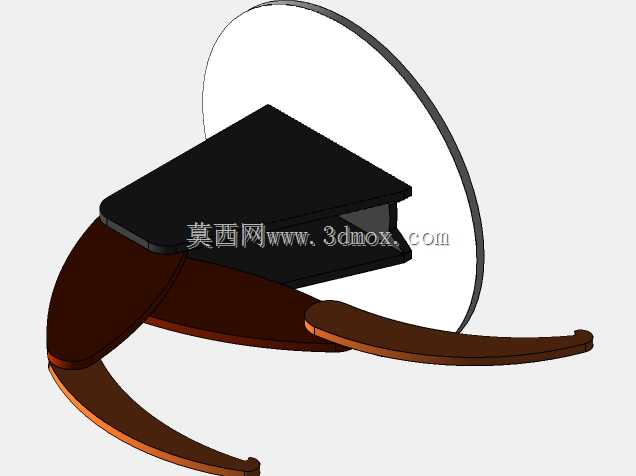

　　通过标准紧固件与粘接工艺即可完成总装，大幅降低了制作门槛；臂体的铰接点位置经过反复调校，在保证活动行程覆盖常规桌面操作范围的同时，避免了机构运动死点，每一段液压缸的安装支点都匹配对应臂段的力矩需求，保证手动施压时操作力度适中，不会出现驱动力不足或者动作卡顿的问题。从安装边界来看，整套装置采用圆形木质底座作为支撑，底座直径控制在桌面摆放的合理范围内，无需额外固定即可保证臂体全行程动作时的稳定性，不会出现侧翻问题；臂体完全伸展后的水平 outreach 覆盖半径适配小型桌面操作场景，竖直方向抬升高度满足常规演示物件的取放需求，所有管路沿臂体侧面排布，不会干涉关节转动，外露的管路也能让观察者清晰看到流体在传动过程中的流动状态，

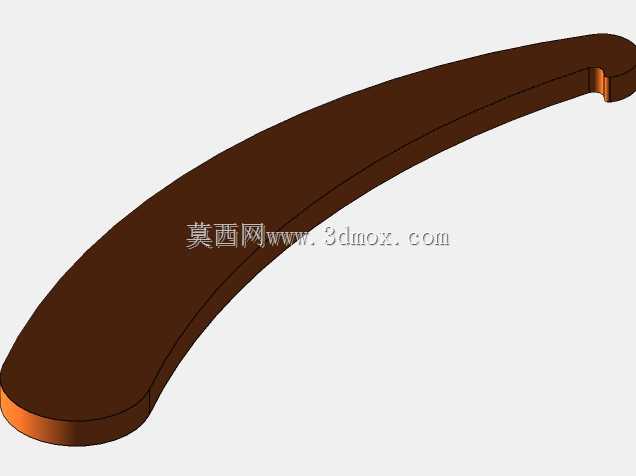

　　更贴合教学演示的需求。结构设计上，臂体的轮廓采用仿生曲线造型，在保证结构强度的前提下减少了不必要的材料冗余，铰接位置采用轴套配合减少转动摩擦，长期反复操作也不会出现明显的磨损松旷；作为简易液压传动的演示载体，它没有集成复杂的控制阀组，而是通过直接操作对应注射器的推杆来控制单段臂体的动作，这种设计能让操作者直接感知到压力输入与动作输出的对应关系，更适合入门阶段的原理认知学习，相比集成化的工业液压机械臂，它拆解了液压传动的核心逻辑，去掉了复杂的辅助元件，把最基础的传动关系直接呈现出来。在实际教学应用中，这套结构可以配合流体力学、机械原理的基础课程使用，学习者可以通过组装、调试这套装置，掌握铰接点位置对机构运动行程的影响，

　　理解液压传动中压力与行程的对应关系，也可以在基础结构上自行拓展夹爪结构、增加臂段数量，验证不同的机构布局方案；木质材料的加工特性也允许使用者根据需求快速修改结构尺寸，调整臂长、液压缸安装位置来获得不同的动作范围与出力特性，非常适合作为机械创新实践的基础载体。整套结构的运动副全部采用转动铰接形式，没有滑动导轨类的复杂结构，装配时仅需保证铰接轴的同轴度即可实现顺畅动作，对装配精度的容忍度较高，即使是没有丰富机械装配经验的学习者，也能在短时间内完成组装并调试出正常的动作效果；底座的重量经过匹配，在臂体伸展到最大水平位置、夹取额定演示重量的物件时，重心始终落在底座支撑范围内，无需额外加装配重块，进一步简化了整体结构。
