液压缸用导向套密封组件三维结构

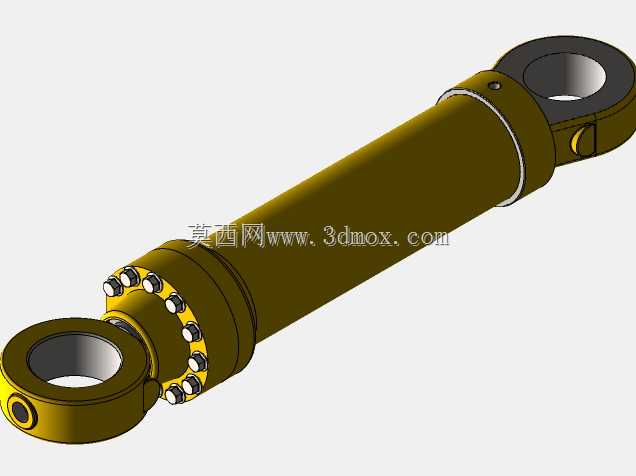

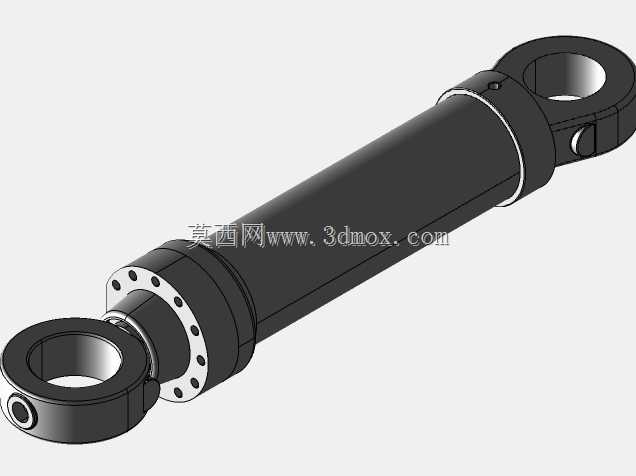

　　这套结构是液压缸端盖部位的核心导向密封组件，日常在工程机械举升油缸、机床液压夹紧回路、冶金设备压下油缸、船舶舱盖启闭油缸里都能见到同类型结构，主要承担活塞杆往复运动时的径向支撑、压力油腔密封、外部粉尘阻隔三个核心作用，是决定液压缸内泄量、活塞杆磨损速率、整机无故障运行时长的关键零件组。

　　从实际工况适配角度看，这类组件的设计首先要匹配对应油缸的工作压力区间，常规中低压16MPa工况下，密封件的压缩量设置在18%-22%区间即可兼顾密封性能与摩擦阻力，高压31.5MPa工况则需要在主密封外侧增设一道挡圈，避免高压油将密封件挤入配合间隙造成切边失效。设计时首先要确定的是与活塞杆的配合公差，导向套内壁与活塞杆的间隙通常控制在H8/f7区间，间隙过大会导致密封件受侧向力时出现偏磨，间隙过小则会在油温升高出现热膨胀时出现活塞杆卡滞，尤其是在户外工况环境温差超过40℃的场景，热膨胀量的校核是建模阶段必须完成的计算项。

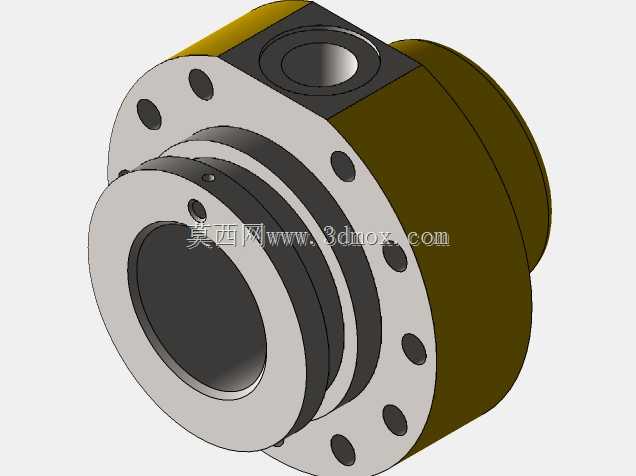

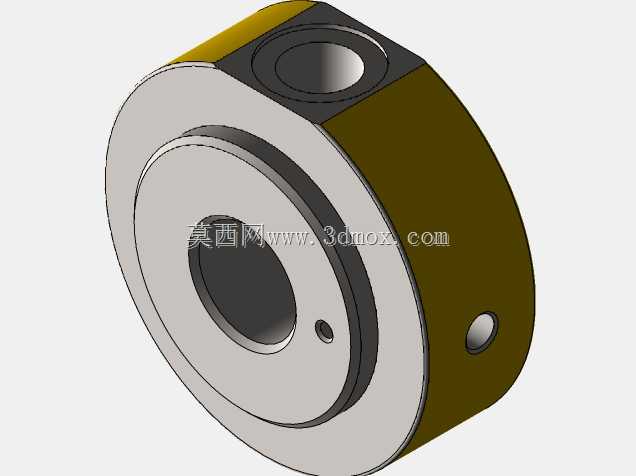

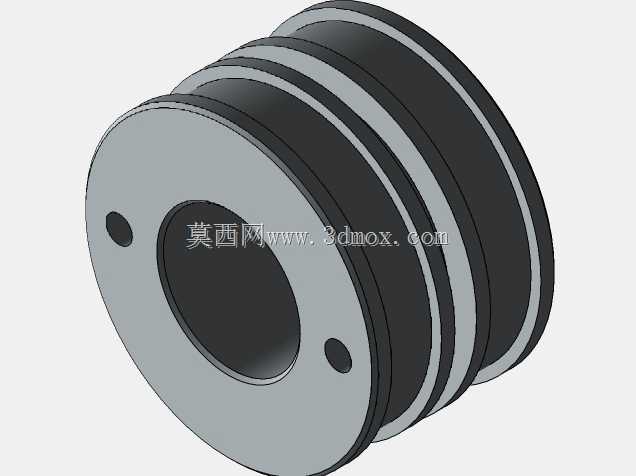

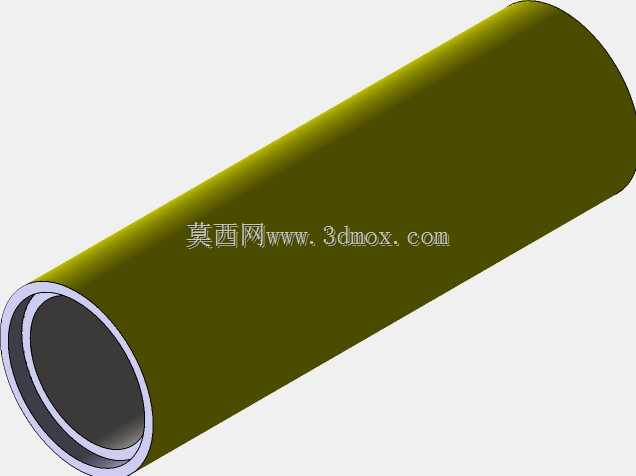

　　外形尺寸的边界设定完全依附于对应油缸的缸筒内径与活塞杆直径，以适配63mm缸径、35mm杆径的常用工程油缸为例，这套导向密封组件的外径与缸筒止口的配合采用H7/h6过渡配合，轴向安装长度通常取活塞杆直径的1.2-1.5倍，这个长度区间既能保证足够的支撑刚度抵消活塞杆的侧向偏载，又不会因为过长导致活塞杆运动行程被无效占用。组件的外圆上设置有两道O型圈安装槽，用于实现导向套与缸筒内壁之间的静密封，槽深的尺寸需要严格匹配O型圈的线径，常规3.55mm线径的O型圈槽深设置在2.7mm左右，保证装配后O型圈有足够的压缩量实现静密封，同时不会因为压缩量过大导致装配时出现切圈。

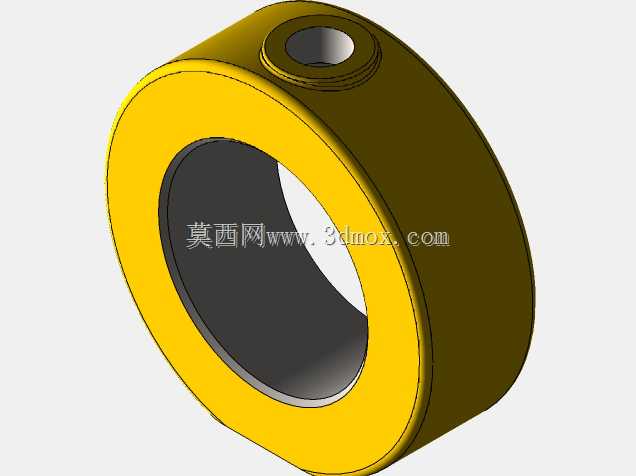

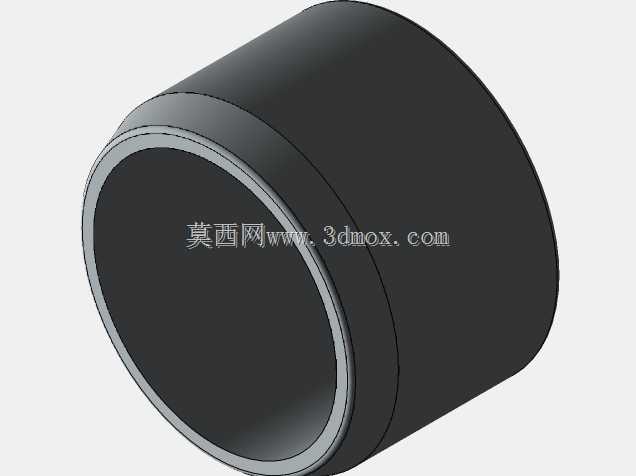

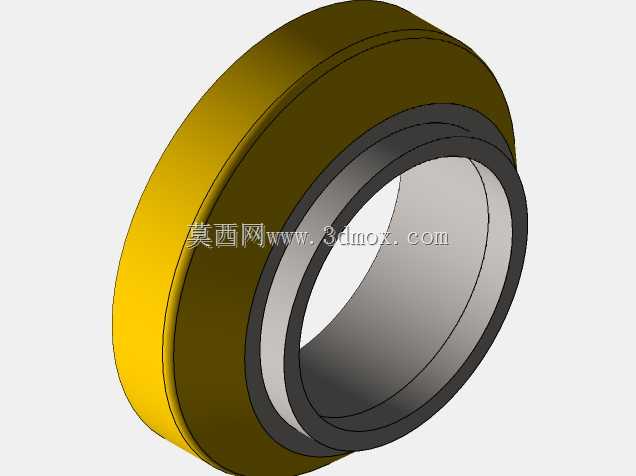

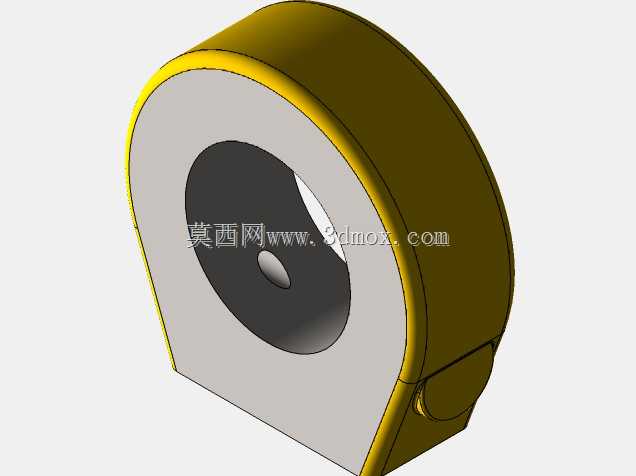

　　建模过程中需要重点还原密封槽的倒角细节，所有密封件安装槽的棱边都要做0.2-0.3mm的圆角处理，避免装配时尖锐棱边刮伤密封件表面造成初始泄漏。导向套的材质通常选用球墨铸铁QT450-10或者锡青铜ZCuSn10Pb1，前者成本较低适用于普通工况，后者自润滑性能更好，适用于高频往复运动的高速油缸场景，模型中不同材质的零件通过不同外观配色做了区分，外层的黄色部分为导向套的金属基体，中间黑色层为防尘圈与主密封圈，内层银灰色区域为与活塞杆直接接触的导向带镶嵌槽，导向带通常选用填充聚四氟乙烯材质，摩擦系数低且耐磨，能有效降低活塞杆往复运动时的摩擦阻力。

　　实际选型应用时，还要考虑工况的介质兼容性，如果是使用水-乙二醇阻燃液压液的冶金工况，密封件材质要选用氟橡胶而非普通丁腈橡胶，避免密封件被介质腐蚀出现溶胀失效。组件的轴向定位依靠缸筒端盖的止口台阶，装配时导向套从缸筒端部压入后，通过端盖螺钉锁紧即可完成固定，建模时已经预留了压装导入倒角，端部15度的导入锥能保证装配时密封件不会被缸筒棱边刮伤。另外在主密封与防尘圈之间设置有泄油通道，将通过主密封的微量泄漏油液引回油箱，避免泄漏油液在密封腔内部积存造成背压，推挤防尘圈出现外翻失效，这个细节在很多新手建模时容易遗漏，也是实际生产中造成油缸外泄漏的常见诱因。

　　从结构受力角度分析，当活塞杆承受侧向偏载时，导向套的支撑面会承受径向载荷，这就要求导向套的壁厚满足强度要求，按照16MPa工作压力计算，导向套的最小壁厚不能小于5mm，否则在高压冲击载荷下容易出现导向套变形，导致密封失效。这套模型的结构完全按照实际加工工艺建模，所有槽型尺寸都符合密封件厂商的样本标准，不需要二次修改即可直接用于工程图导出，适配常规的车削加工工序，没有无法加工的倒扣或者特殊结构，能直接对接生产环节的工艺编制需求。
