集成式液压阀组流形结构设计

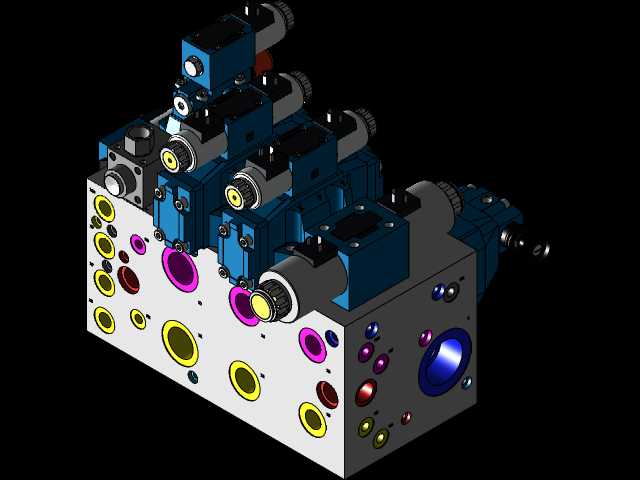

　　在重型工程机械、冶金产线液压站、注塑机锁模回路这类对安装空间有严苛限制的应用场景里，传统分散式阀件通过管路拼接的方案，往往会面临管路接头泄漏点多、压力沿程损失大、安装排布占用空间冗余、现场装配调试周期长的痛点，集成式流形阀块的设计就是为了系统性解决这些工程实际问题。这款流形结构的核心设计思路，是将原本需要独立安装的方向控制阀、压力调节阀、流量控制阀等元件，全部集成在一块经过精密加工的金属块体上，通过块体内部预先加工成型的油路孔道替代外接管路，实现不同阀件之间的油路连通，从根源上减少外接管路的使用量。从结构布局来看，阀块的安装面做了分区规划：正面排布多组不同通径的油口，涵盖压力油口、回油口、工作油口以及测压接口，

　　不同油口采用差异化的孔径与密封结构设计，大流量通油孔采用大直径沉孔结构搭配O型圈密封槽，小通径控制油口则采用细牙螺纹连接结构，避免不同压力等级的油路出现混油、泄漏问题。阀块顶面作为阀件安装基面，加工有统一标准的安装定位销孔与螺栓连接孔，所有阀件的安装基面平面度控制在0.02mm以内，保证阀件安装后密封面完全贴合，不会出现内泄。在油路设计过程中，需要优先考虑流道的压力损失控制：内部孔道的转弯处采用大圆弧过渡结构，避免直角转弯造成的油液紊流与局部压力损失，同时针对高压回路与回油回路的孔道间距做了安全校核，保证孔道之间的壁厚能够承受额定工作压力下的载荷，不会出现孔道击穿、窜油的问题。安装边界方面，阀块的底部设置有四个对称分布的安装固定孔，

　　可直接通过螺栓固定在液压站的安装基座或者设备主机的安装面板上，所有外接油口的排布方向统一朝向操作侧，方便现场管路连接与后期维护，阀件的排布高度经过统一规划，最高处的电磁阀接线端距离阀块安装基面的高度控制在合理范围内，避免与周边设备部件产生干涉，同时预留了足够的接线空间，方便电气线缆的布设与插拔。实际使用过程中，这种集成流形结构能够大幅缩减液压系统的整体占用空间，相比分散式管路连接方案可减少60%以上的安装空间占用，同时因为减少了大量管路接头，系统的泄漏风险点可降低70%以上，压力损失相比管路连接方案降低15%左右，能够有效提升液压系统的运行稳定性。在设计建模阶段，需要重点校核内部流道的连通关系，避免出现工艺孔封堵不到位、

　　流道钻通错误导致的油路串通问题，同时要对所有安装孔的位置公差做严格标注，保证外购的标准液压阀件能够直接安装到位，不需要现场二次加工。针对不同压力等级的油路，还要在模型中对应标注孔道的耐压测试要求，高压回路的孔道需要按照1.5倍额定工作压力做耐压测试，保证长期运行过程中不会出现阀体变形、开裂的问题。另外，阀块的边角位置都做了倒角处理，避免安装过程中锐边划伤操作人员或者损坏密封件，外露的工艺孔采用标准螺塞进行封堵，螺塞安装处同样设计有密封槽，保证封堵位置的密封可靠性。
