剖分式重型滑动轴承座三维结构

　　在矿山输送线、冶金轧机辅传、重型减速机输出端这类长期承受高径向载荷、偶尔伴随小幅冲击载荷的工业场景里，轴系的支撑稳定性直接决定整条产线的连续运行时长，这类场景极少采用整体式轴承座，核心原因是后期轴瓦磨损更换、轴系对中调整时，整体式结构需要拆解整根轴上的联轴器、齿轮等全部装配件，运维工作量极大，而剖分式的轴承座结构刚好能解决这个痛点，本次呈现的就是这类适配重载工况的剖分式滑动轴承座结构。

　　从实际使用逻辑来看，这类轴承座的核心作用是为滑动轴瓦提供刚性安装基准，同时将轴系运行产生的径向载荷、小幅轴向窜动载荷均匀传递到设备安装基础上，避免轴系出现挠曲变形。区别于轻载的滚动轴承座，这类滑动轴承座适配的轴颈通常在大尺寸区间，运行时配合稀油润滑或者脂润滑，能承受比同尺寸滚动轴承高30%以上的径向载荷，尤其适合存在小幅振动的连续运行工况，比如带式输送机的头部滚筒支撑、破碎机的偏心轴支撑位，都能看到同结构的轴承座应用。

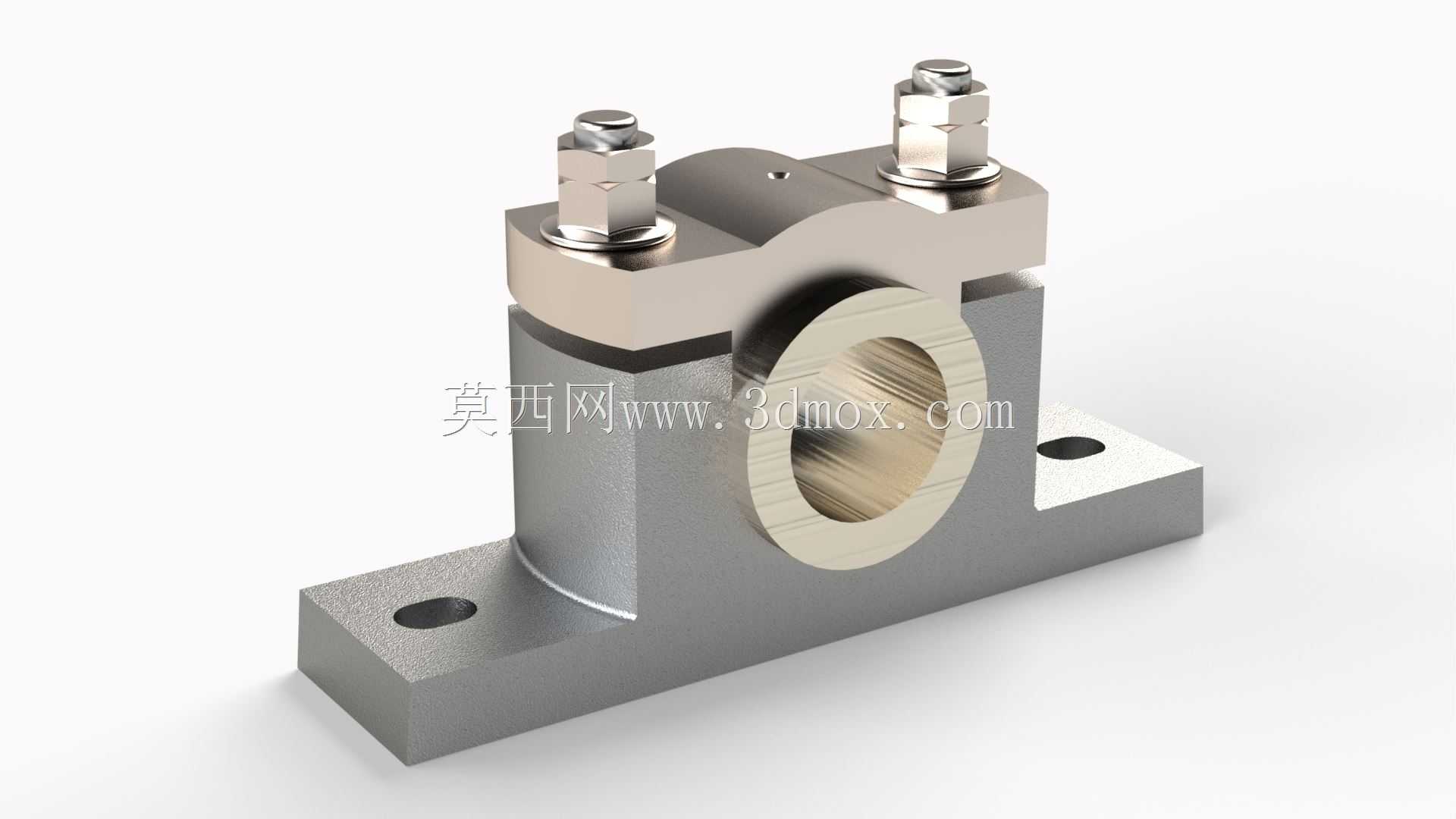

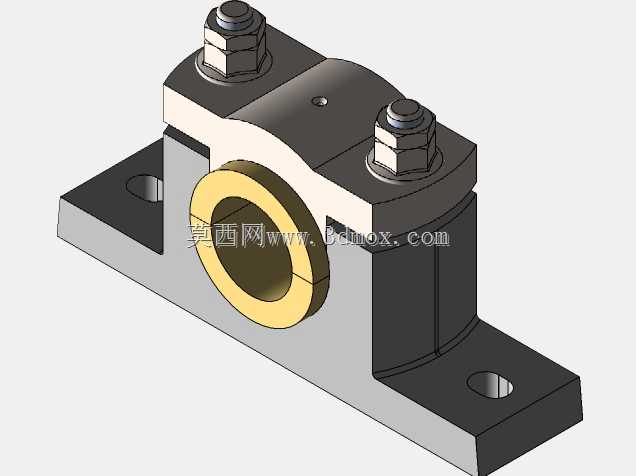

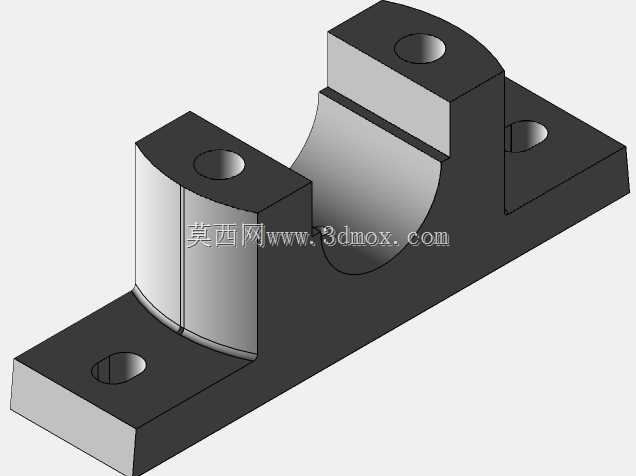

　　设计层面首先考虑的是安装维护的便捷性，采用上下剖分的座体结构，上下座通过两个对称布置的高强度螺栓副实现锁紧，螺栓预紧力经过核算，既要保证轴瓦被压紧后不会在座孔内出现转动、轴向窜动，也要避免预紧力过大导致轴瓦变形，影响和轴颈的配合间隙。座体底部设计为带两个安装长孔的法兰底座，长孔的设计是为了安装时能微调轴承座的轴向位置，方便轴系对中找正，不需要在基础上反复扩孔调整，安装孔的间距、孔径都匹配通用的重型设备安装基础规范，能直接适配多数重载产线的安装梁尺寸。

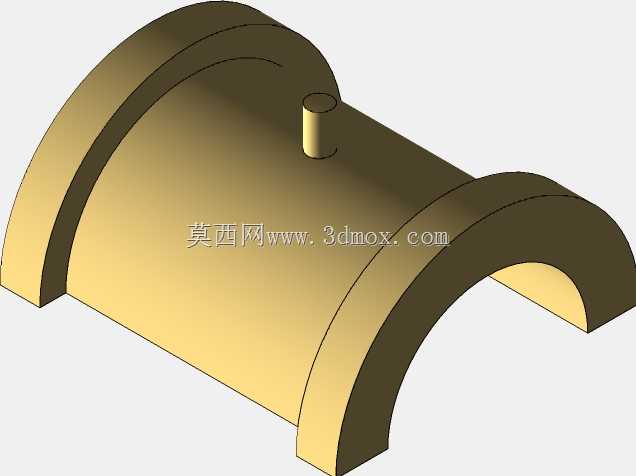

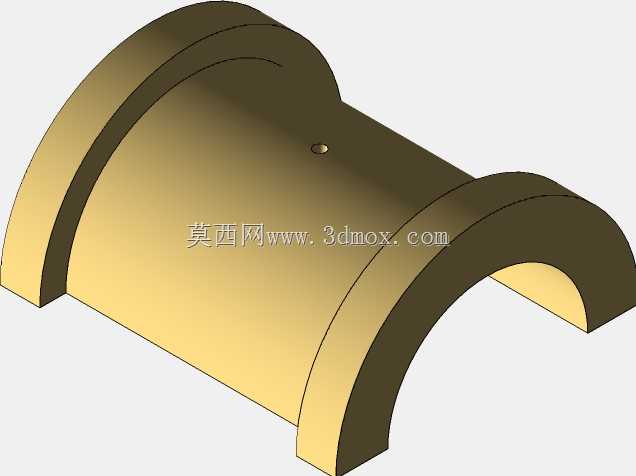

　　在座体的材质选择逻辑上，这类重载轴承座通常采用灰铸铁或者球墨铸铁铸造后时效处理，消除铸造内应力，避免长期受载后出现座体变形，座孔的加工精度要求达到IT7级，表面粗糙度控制在Ra1.6以下，保证和轴瓦外圈的贴合度超过85%，避免载荷集中导致轴瓦局部磨损过快。上下座的结合面需要经过精铣加工，合装后结合面的间隙不超过0.03mm，防止润滑油从结合面渗漏，同时避免灰尘、金属碎屑进入座孔内部磨损轴瓦和轴颈。

　　从安装边界来看，这类轴承座的整体高度需要匹配轴系的中心高要求，底座的宽度方向尺寸要保证安装后螺栓的受力在混凝土基础或者钢结构梁的承载范围内，不会出现基础压溃的问题。顶部的两个锁紧螺栓预留了足够的扳手操作空间，后期运维时不需要拆解周边的防护罩、管线就能完成螺栓的预紧力调整，轴瓦磨损后只需要松开顶部螺栓，拿掉上盖就能直接更换轴瓦，整个维护过程不需要挪动轴的位置，能把运维停机时间压缩到整体式轴承座的五分之一不到。

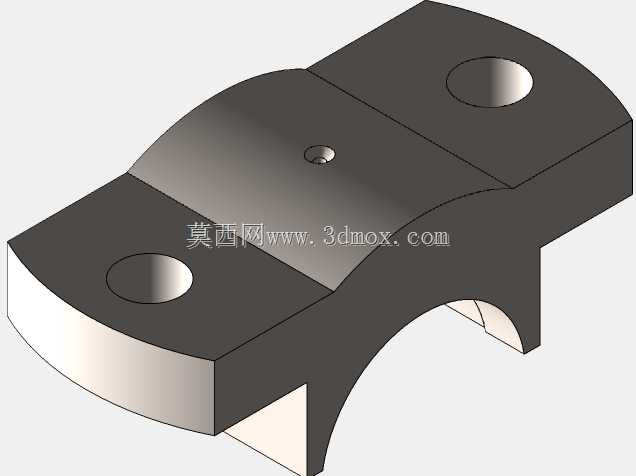

　　结构细节上，座体中间的通孔是轴瓦安装位，通孔两端预留了密封件的安装槽，可以加装毡圈密封或者迷宫密封，适配不同润滑方式的密封需求，避免润滑油泄漏同时阻挡外部粉尘进入。上盖顶部通常预留油杯安装孔，可以直接加装注油杯，运行时不需要拆解就能定期补充润滑脂，保证轴瓦和轴颈之间始终存在均匀的油膜，降低摩擦磨损。底座的安装面经过磨削加工，平面度控制在0.02mm以内，安装后能和基础面完全贴合，避免出现局部悬空导致座体受载后开裂的问题。

　　在实际选型匹配时，这类轴承座需要根据轴颈尺寸、径向载荷大小、运行转速、轴系的热膨胀量来调整座孔的配合间隙，比如高温工况下需要适当放大轴瓦和轴颈的配合间隙，避免热膨胀后出现抱轴故障。两个锁紧螺栓的规格需要根据最大载荷来核算，保证螺栓的抗拉安全系数在5倍以上，避免重载下螺栓断裂导致上盖脱落引发设备事故。座体的壁厚设计也经过刚度校核，在最大额定载荷下，座孔的变形量不超过0.02mm，保证轴瓦始终和轴颈保持均匀接触，不会出现局部偏磨。

　　这类剖分式轴承座的结构经过了几十年的工业应用验证，结构可靠性极高，只要安装时对中精度达标、定期维护补充润滑、按时检查螺栓预紧力，基本可以实现和设备同寿命周期运行，极少出现座体本身的结构故障，是重型传动系统里不可或缺的核心支撑部件。
