方形法兰带座外球面轴承单元结构

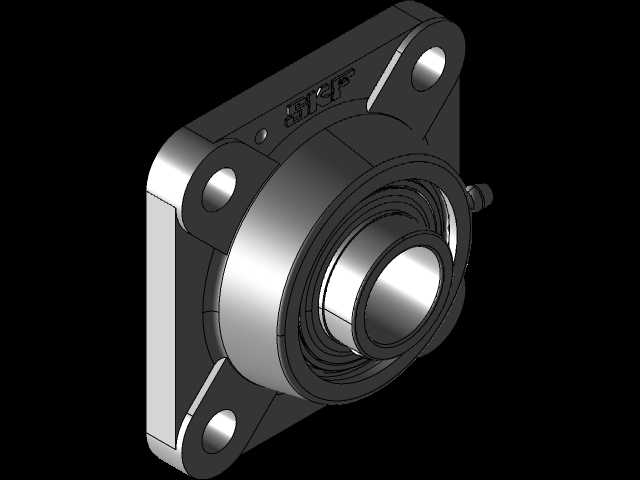

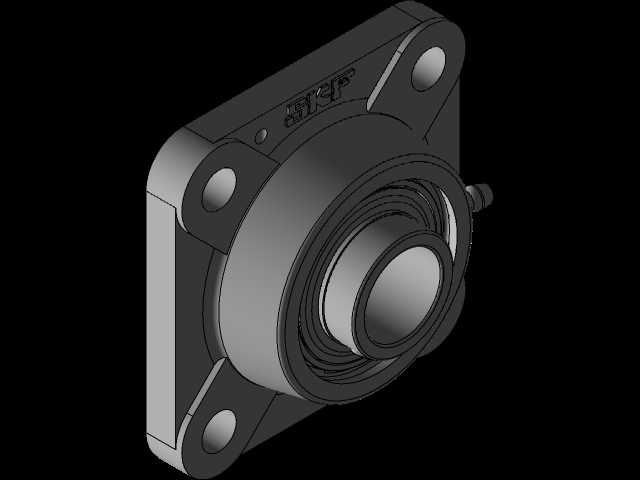

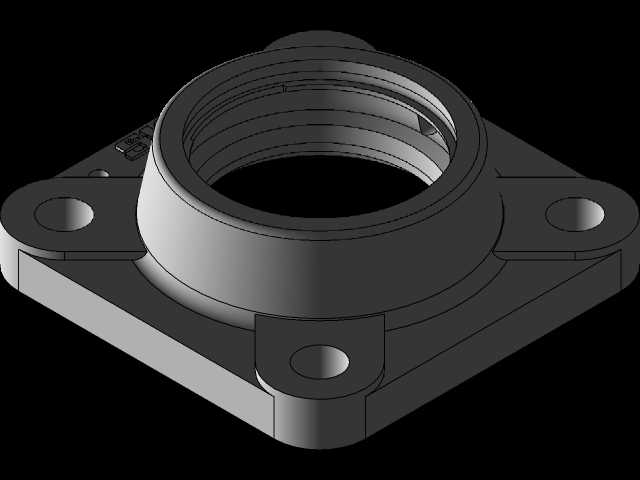

　　在轻工输送线、食品加工设备、小型农机传动端的布局里，这类方形法兰带座外球面轴承单元是出镜率极高的支撑部件，它不需要额外加工复杂的安装基座，直接通过四个安装孔锁固在设备的立板或者框架型材端面，就能完成转轴的径向与轴向定位，大幅降低设备机架的加工成本与装配难度。从结构设计逻辑来看，这个单元把铸造成型的方形法兰座和预润滑的外球面轴承整合为一体，轴承外圈的球面结构和座体内腔的球面配合面形成自调心结构，当设备机架存在加工形位误差、转轴运行中出现小幅挠曲变形时，轴承可以自动适配偏角，不会出现卡滞、局部应力过载的问题，能有效延长轴承的实际使用寿命。座体采用方形四孔安装布局，相比菱形两孔或者立式座的安装形式，它的抗倾覆力矩能力更强，

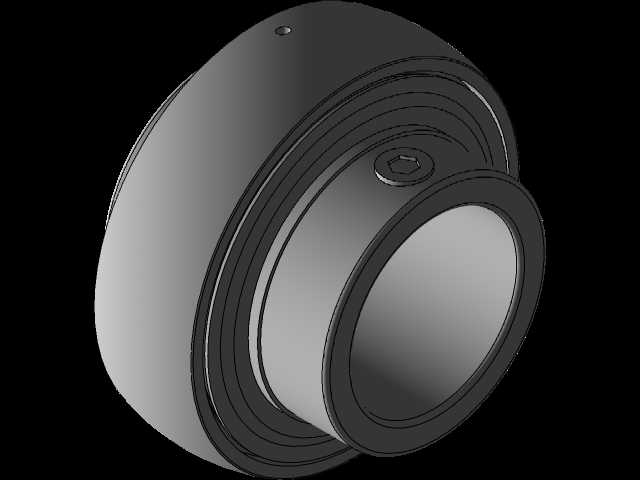

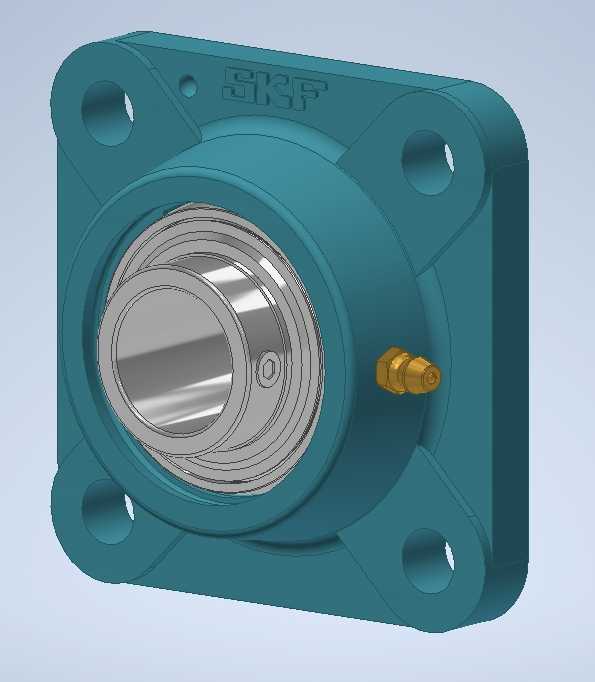

　　在存在径向冲击载荷、传动带张紧力持续作用的工况下，四个安装点的受力分布更均匀，不容易出现安装座松动、螺栓疲劳断裂的问题。座体侧面集成了注油嘴结构，日常维护时不需要拆解轴承单元，直接通过注油嘴补充润滑脂就能完成保养，适配长时间连续运行的工业场景，减少设备停机维护的时间成本。外球面轴承的内圈采用顶丝锁紧结构，装配时只需要拧紧内圈上的紧定螺钉，就能把轴承内圈和转轴牢牢锁固，不需要额外加工轴肩、锁紧螺母等定位结构，对转轴的加工精度要求更低，普通冷拔圆钢经过简单的车削端面处理就能完成装配，非常适合中小型设备的快速组装需求。从安装边界来看，方形法兰座的四个安装孔呈对称分布，安装时需要预留足够的扳手操作空间，尤其是注油嘴所在的侧面，

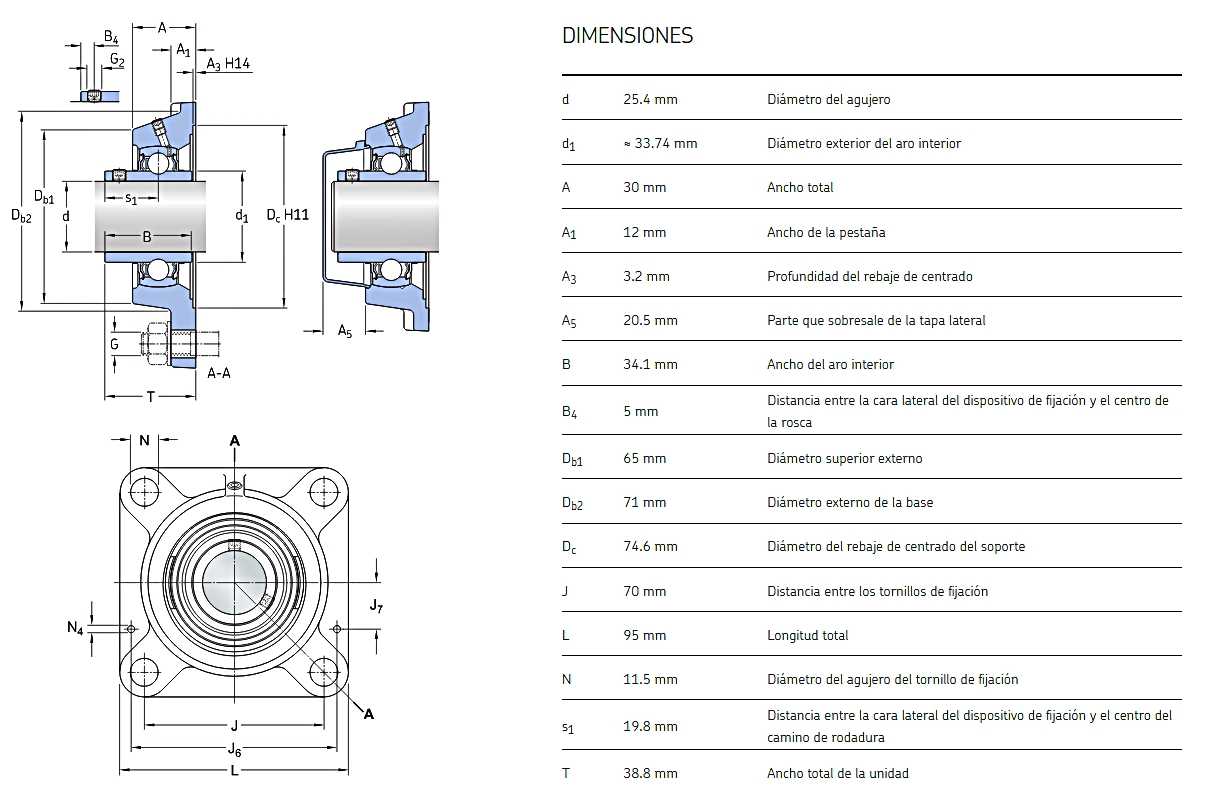

　　要留出注油枪的操作间隙，避免后期维护时无法完成注脂操作；轴承内孔的公差适配需要根据转轴的载荷特性选择，轻载高速工况下可以选用稍小的配合间隙，重载冲击工况则要适当调整配合过盈量，避免内圈和转轴出现相对滑动磨损。这类轴承单元在实际应用中，常被用在皮带输送机的辊筒两端、小型风机的叶轮支撑端、包装机械的传动辊轴、木工机械的进给辊组位置，它的密封结构自带双层防尘密封圈，能阻挡粉尘、碎屑、少量喷淋水进入轴承内部，在多尘、有轻度潮湿的工况下也能稳定运行。设计选型时需要注意，法兰座的安装面平面度要控制在合理范围内，如果安装面存在明显的凸起或者倾斜，强行锁固安装螺栓会导致座体变形，破坏轴承和座体的球面配合精度，反而会让轴承的转动阻力增大、温升异常。

　　另外，座体上铸造的品牌标识区域是结构加强的位置，安装时不要在这个区域额外焊接或者打孔，避免破坏座体的铸件应力结构，导致运行中出现座体开裂的问题。转轴穿过轴承内孔时，要保证转轴的插入深度足够，让紧定螺钉完全作用在转轴的光轴段，不要把螺钉顶在转轴的台阶或者键槽位置，否则会出现锁紧失效、转轴窜动的问题。这类集成式轴承单元的设计思路，本质是把原本需要分别加工、装配的轴承座、轴承、密封件、润滑结构整合为一个标准化组件，让设备设计人员不需要单独完成轴承座的结构绘图、公差标注、工艺选型工作，直接根据轴径、载荷参数选用对应规格的成品单元即可，大幅缩短设备的研发设计周期，也降低了装配环节的技能要求，普通装配工人按照操作规范就能完成安装，不需要专业的轴承装配经验。在三维建模过程中，这类组件需要重点还原球面配合的间隙特征、注油嘴的安装角度、安装孔的沉头结构、内圈紧定螺钉的位置，这些细节直接影响后续设备装配时的干涉检查准确性，比如如果注油嘴的角度建模错误，就可能在虚拟装配时发现注油嘴和设备机架结构干涉，提前调整安装方向就能避免实际生产时出现装配问题。
