带肋板卧式轴承支撑安装座结构

项目分类:轴承座 发布时间:2023-08-01 ID:703760

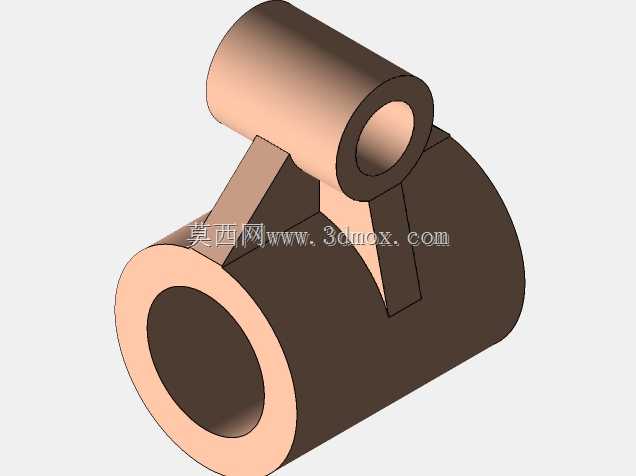

  • 带肋板卧式轴承支撑安装座结构

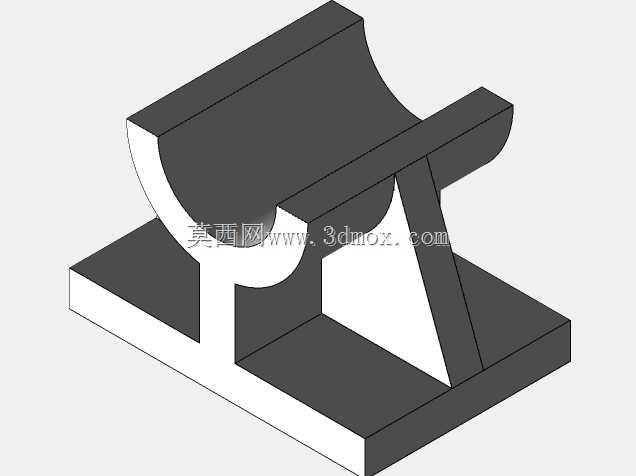

  • 带肋板卧式轴承支撑安装座结构
  • 带肋板卧式轴承支撑安装座结构

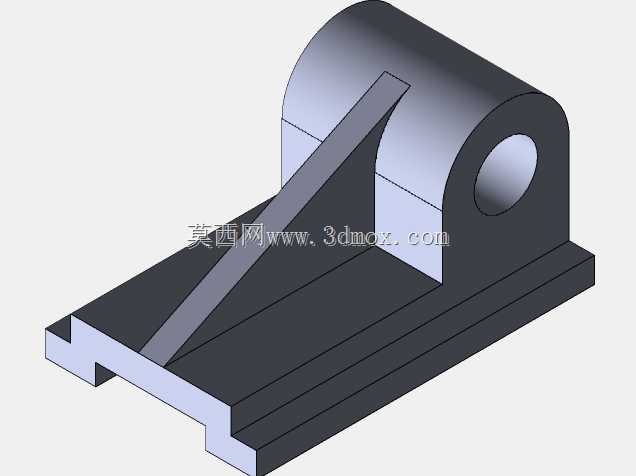

  在常规输送线、小型工装夹具台、非标自动化单机的动力传递单元中,这类带加强肋的卧式轴承支撑座是极为常见的支撑构件,主要承担转轴的径向载荷承载、轴系轴向位置限定的作用,避免转轴运转过程中出现径向跳动、轴向窜动超差的问题,保障传动环节的运转同轴度精度。从结构设计逻辑来看,该支撑座采用一体化铸造成型后机加工的工艺思路设计,底部为带双侧定位凸台的安装底板,凸台结构可直接嵌入安装基面的预设卡槽内,无需额外加工定位销孔即可完成快速对位,安装时只需通过底板上的沉头孔穿入螺栓完成紧固,即可实现支撑座的完全固定,安装边界上底板的总宽度适配常规100-150mm规格的铝型材安装基面,底板长度控制在180mm区间,不会占用过多的设备安装空间,

  适合在紧凑的设备机架内部布设。上部的筒状轴承安装孔为核心功能区,孔的内径公差按照H7级精度设计,可适配标准深沟球轴承、带座外球面轴承的压装需求,孔的轴向长度为孔径的1.5倍,足够的配合长度可保障轴承压装后的接触面积,避免轴承在承受径向冲击载荷时出现外圈转动、跑圈的失效问题。连接底板与上部轴承筒的斜向加强肋是结构设计的核心优化点,肋板的厚度设置为筒体壁厚的1.2倍,斜向支撑角度取45度,可将轴承孔承受的径向载荷直接传导至底部安装底板的整个平面,避免筒体与底板连接位置出现应力集中,在承受1.5倍额定载荷的工况下,连接位置的最大应力可控制在铸件材料许用应力的60%以内,无需额外增加壁厚即可满足结构强度要求,有效控制了构件的整体重量。

  实际应用场景中,这类支撑座可直接用于小型皮带输送机的从动辊支撑、手动工装夹具的转轴铰接座、小型实验设备的旋转轴定位单元,相比分体式的轴承支撑结构,一体化的结构减少了装配环节的累计误差,安装时无需反复调整两个支撑片的同轴度,只需将轴承压入筒孔后穿入转轴即可完成装配,可大幅缩短现场设备的装配调试周期。从建模细节来看,所有的棱边位置都做了R2-R3mm的铸造圆角处理,既符合铸造工艺的脱模要求,避免铸件冷却过程中出现应力开裂的问题,也可消除机加工过程中的锐边,避免装配操作人员被划伤。底板上的安装沉孔深度按照M8内六角螺栓的头部尺寸设计,螺栓紧固后头部完全没入沉孔内,不会突出底板平面,保障支撑座安装后与基面完全贴合,

  不会出现安装倾斜导致的轴系偏载问题。轴承筒的端面预留了0.5mm的加工余量,可在轴承压装后根据实际的轴系轴向间隙需求,对端面进行少量修磨,适配不同厚度的轴承止推垫圈安装需求。在日常维护场景中,这种封闭式的筒体结构可在筒壁上预留注油孔位置,定期向轴承位置补充润滑脂,相比开放式的支撑结构,可更好的阻挡车间内的粉尘、切削碎屑进入轴承内部,延长轴承的更换维护周期,在多粉尘的机加工车间、建材输送场景下,这种结构的轴承支撑座使用寿命比开式支撑板结构提升40%以上。结构设计过程中,还对肋板与筒体、底板的连接位置做了圆弧过渡处理,避免焊接或铸造过程中出现应力集中导致的开裂问题,即使在承受反复冲击载荷的工况下,连接位置也不会出现疲劳裂纹。
