木制屋顶桁架组装用液压执行压力装置

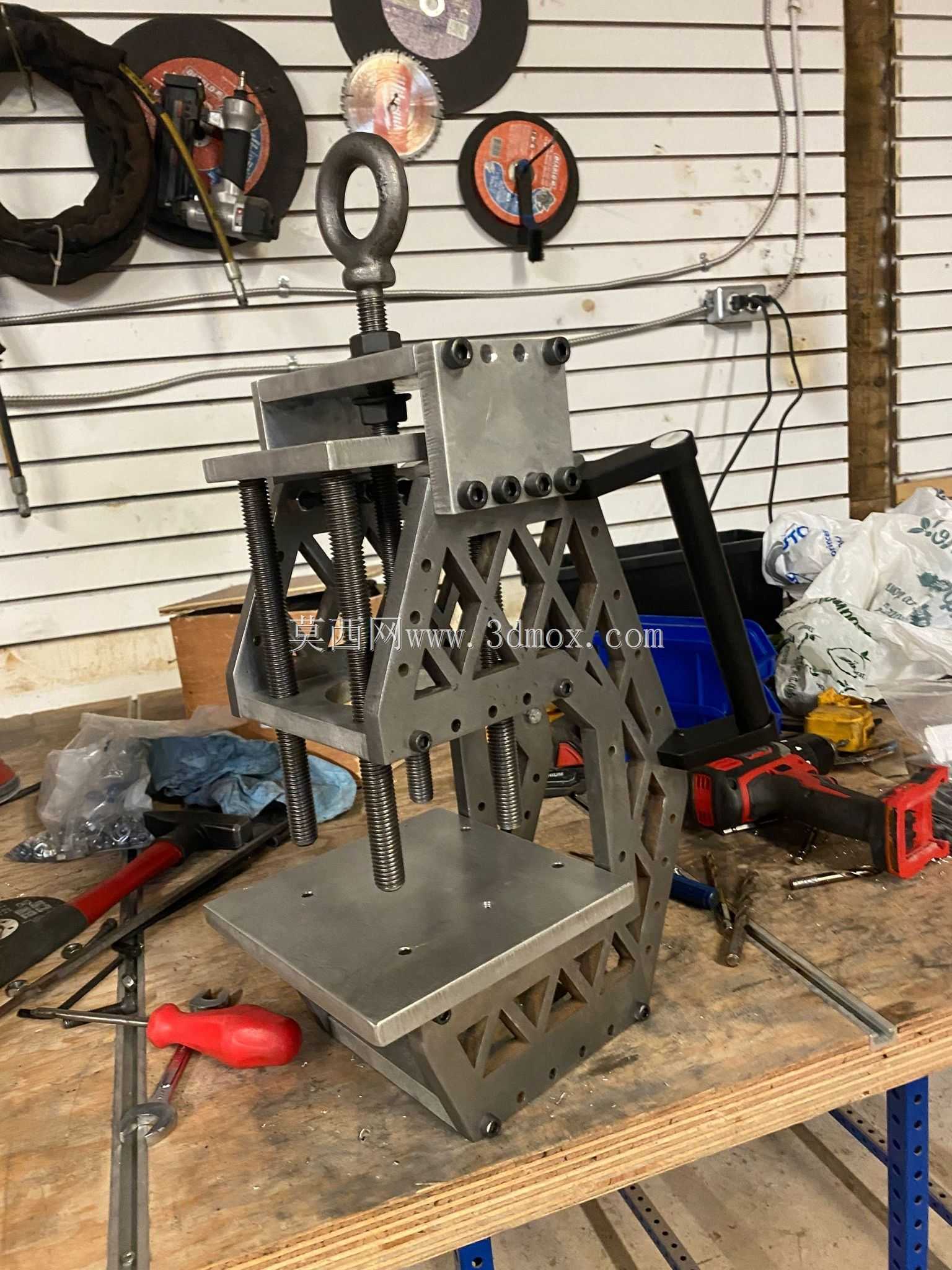

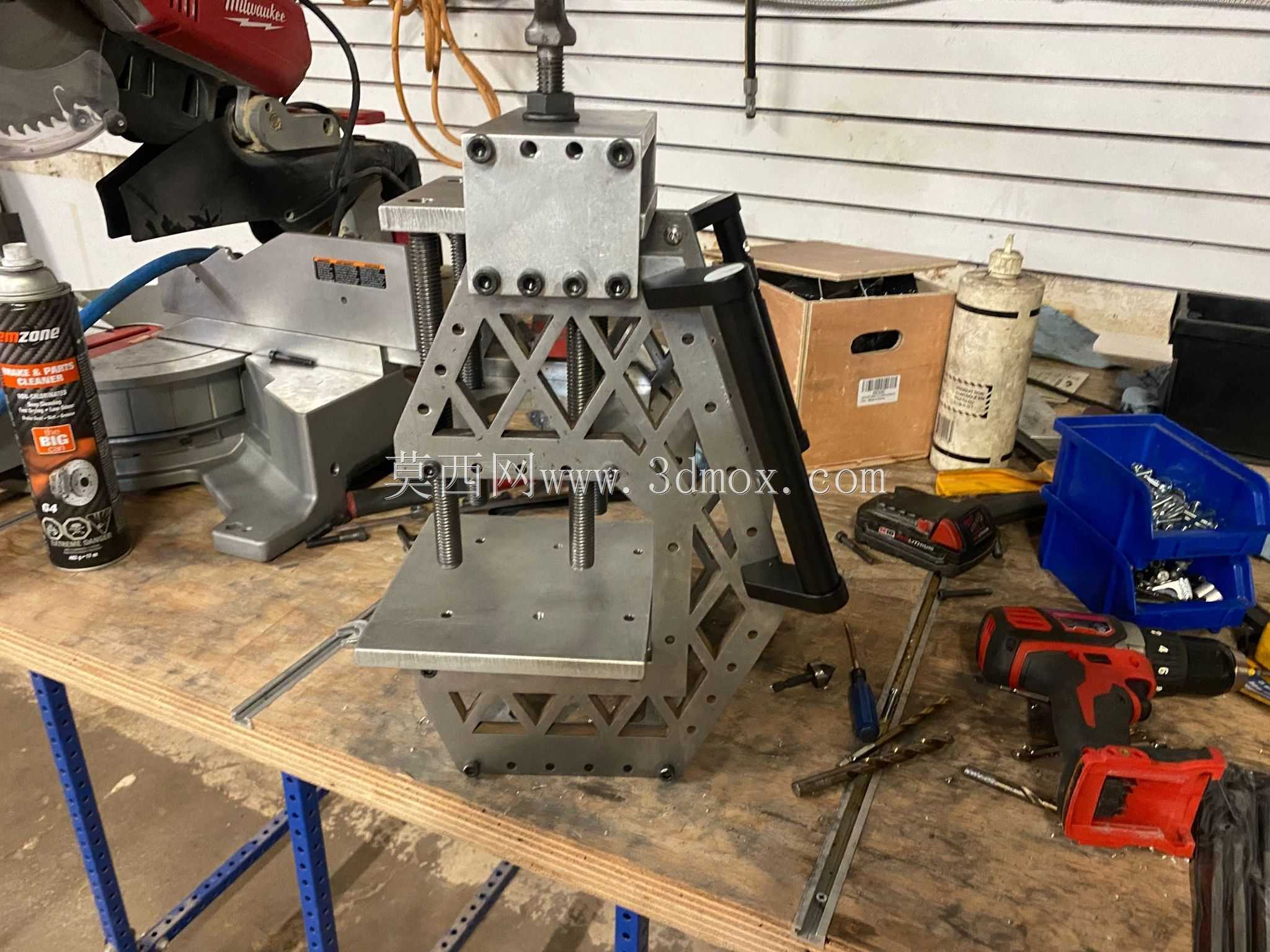

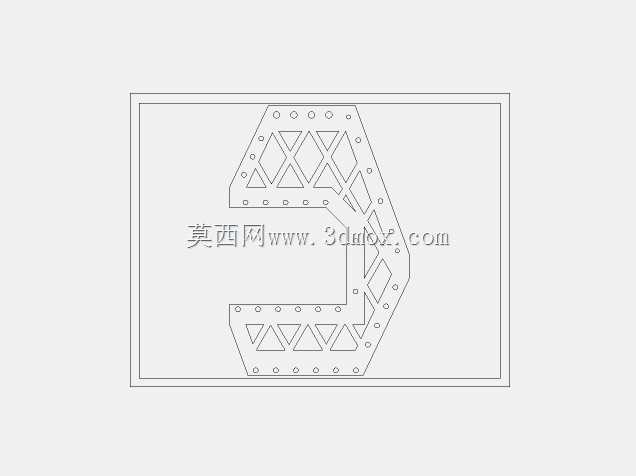

　　在轻型木结构建筑的现场施工与预制构件生产环节，屋顶桁架的压合组装一直是影响施工效率与构件精度的关键工序，传统作业中多采用人工敲击配合简易夹具完成木构件的对位压合，不仅作业强度大，还容易出现构件错位、压合力度不均导致的桁架节点松动、整体形位公差超差等问题，这款液压执行机构框架正是针对该类作业场景开发的专用压合执行单元。从结构设计逻辑来看，该装置采用顶部集成吊环的开放式框架布局，框架主体采用镂空式桁架式焊接结构，在保证整体结构刚性、抵消液压油缸输出反作用力带来的框架形变的同时，尽可能降低了设备自身重量，既可以通过顶部吊环配合现场起重设备完成工位转移，也可以通过侧部设置的握持把手完成小范围的工位调整，适配施工现场多工位流动作业的需求。

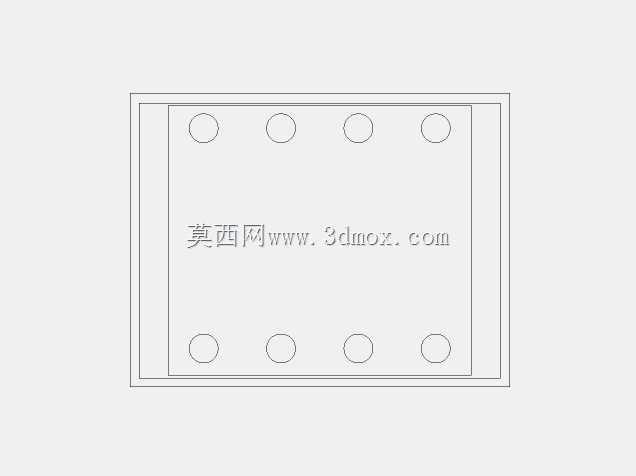

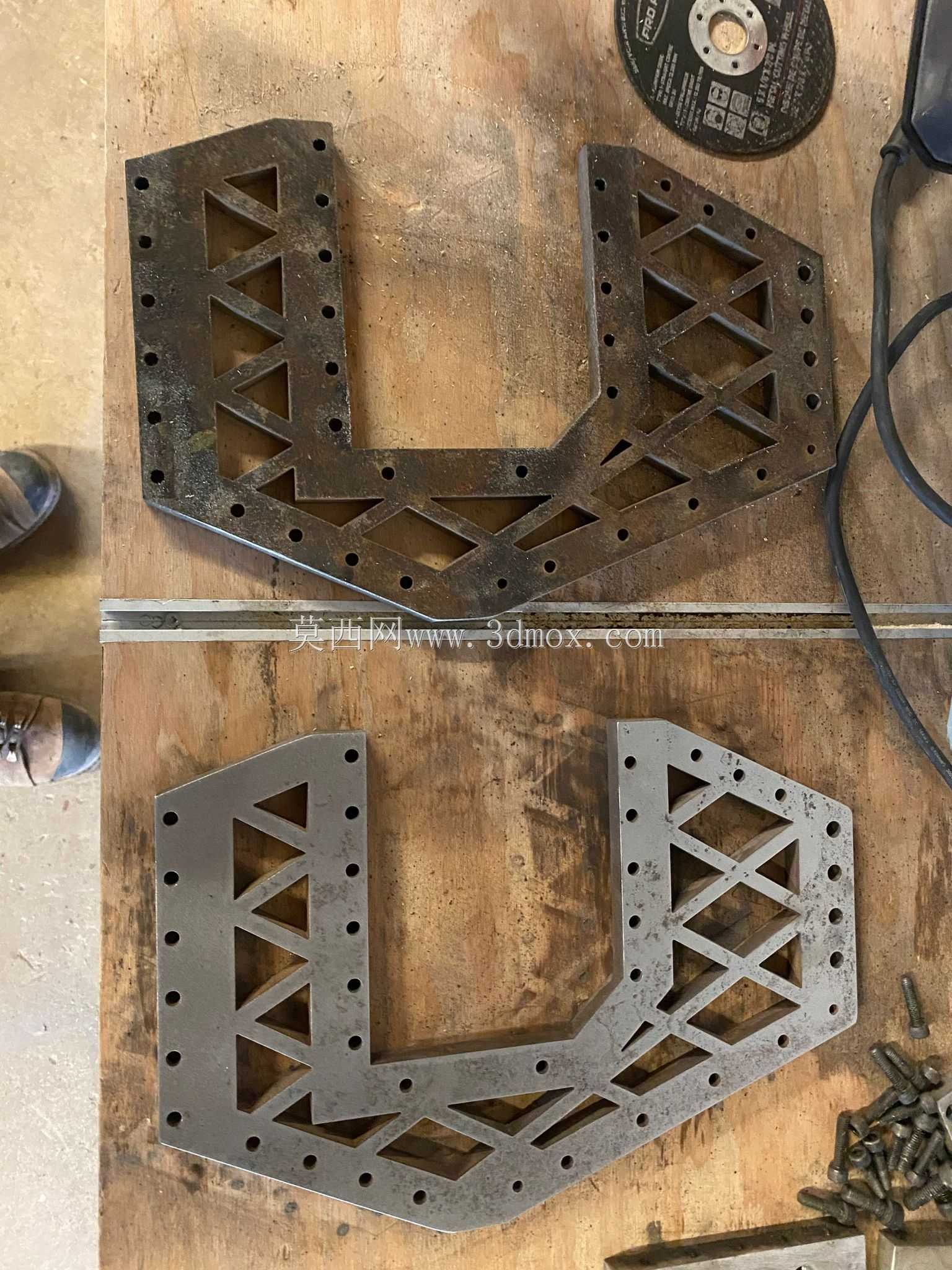

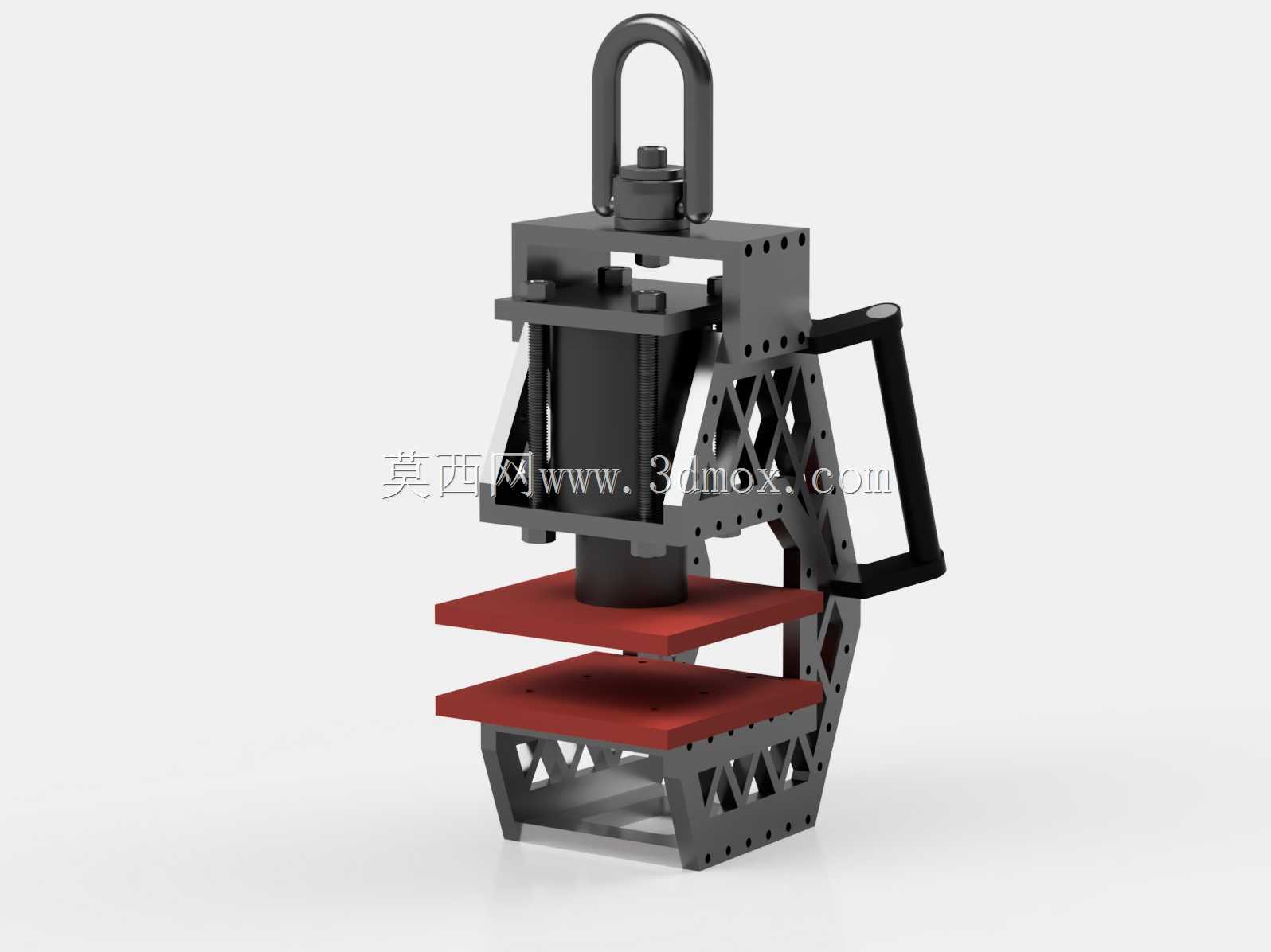

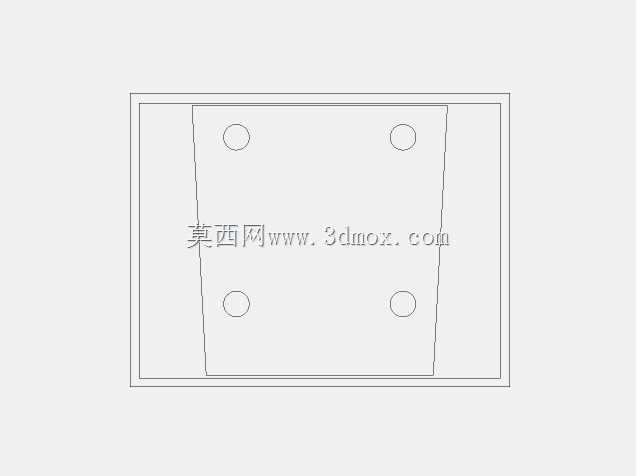

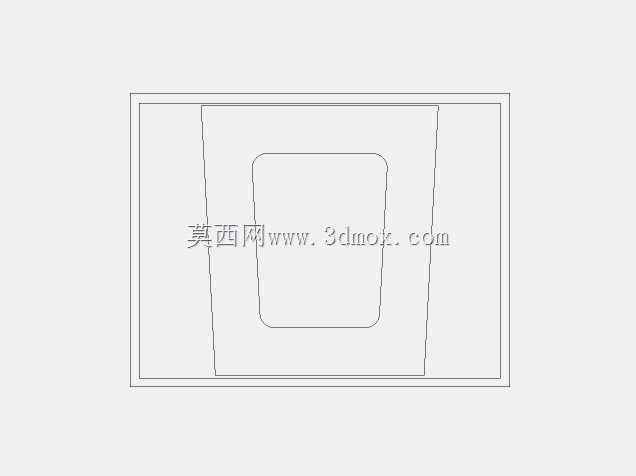

　　装置核心的液压执行单元垂直布置在框架上部中心位置，油缸输出端连接双层平行设置的压合平台，下层平台作为构件承载基准面，上层平台随油缸活塞杆做垂直方向的压合进给动作，双层平台的平行度在设计阶段通过框架上的多组安装定位孔做了公差约束，保证压合过程中压力垂直均匀作用在木构件的连接节点上，避免单侧受力导致的木构件翘曲、连接件偏移问题。框架侧部的镂空结构并非单纯的减重设计，其开孔位置经过受力仿真优化，在框架受力集中的转角、油缸安装座位置保留了足够的实体支撑结构，非受力区域做材料去除处理，同时镂空区域也可作为作业过程中的观察窗口，方便操作人员实时观察木构件的压合对位状态，及时调整构件位置，避免压偏造成的构件报废。从安装边界与适配尺寸来看，

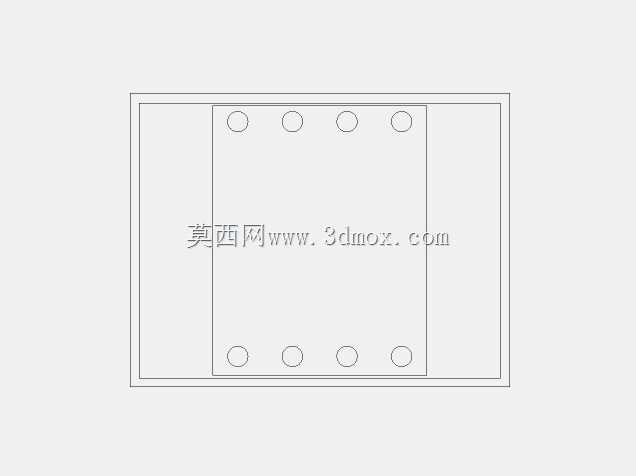

　　该装置的压合行程与两层平台的开合间距经过针对性设计，可覆盖常规规格木制屋顶桁架的节点压合厚度需求，框架底部的支撑脚做了加宽处理，放置在平整作业面上时无需额外固定即可保证压合过程的设备稳定性，若需固定在专用作业台面上，也可通过支撑脚上预留的安装孔完成螺栓锁紧固定。在实际作业过程中，该装置可配合便携式液压动力单元使用，无需复杂的管路布置，接通液压动力后即可通过控制油路完成压合作业，相比传统的气动压合装置，液压输出的压力更大且压力调节范围更宽，可根据不同规格的木构件、不同类型的桁架连接件调整压合力度，保证金属连接件完全嵌入木构件、节点连接强度达到木结构施工的规范要求。压合平台表面做了平整化处理，避免压合过程中在木构件表面留下压痕，

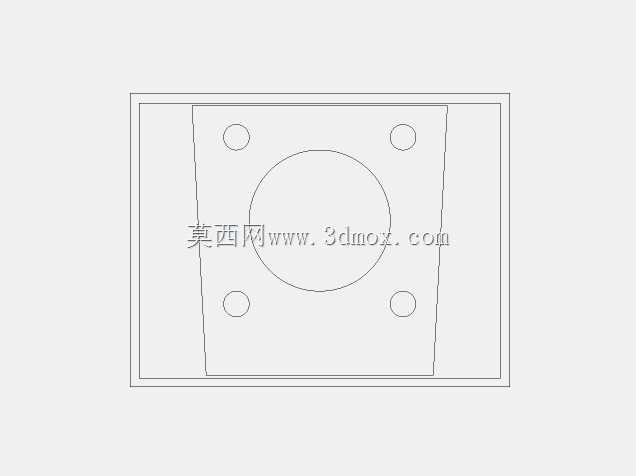

　　影响构件的外观质量与后续涂装作业。框架上的油缸安装座采用可拆卸式设计，后期可根据作业需求更换不同行程、不同输出压力的液压油缸，拓展装置的适用场景，除了木制屋顶桁架的压合作业外，也可用于小型木构件的胶接压合、五金件的压装等轻型压合作业。在结构细节处理上，所有框架的棱边都做了倒角处理，避免作业过程中剐蹭操作人员或者刮伤木构件表面，侧部的握持把手做了防滑包裹处理，方便操作人员搬移设备时握持发力，顶部吊环采用标准起重吊耳规格，可适配常规的起重吊钩、吊装带等吊装工具，满足设备转场的吊装需求。该装置的结构设计充分考虑了施工现场的复杂作业环境，整体没有过于精密的脆弱结构，日常使用过程中的维护成本极低，仅需定期对液压油缸的活塞杆、连接销轴做润滑保养即可长期稳定使用，压合平台如果出现长期使用后的磨损变形，也可单独拆卸更换，无需整体更换框架主体，降低了设备的长期使用成本。对于木结构预制构件生产厂或者现场施工班组来说，这类专用液压压合装置的应用，可大幅降低桁架组装环节的人工作业强度，统一压合工序的作业标准，减少因为人工操作差异导致的构件质量问题，提升桁架组装的作业效率与成品合格率。
