木制屋顶桁架组装用齿轮式机械压力机

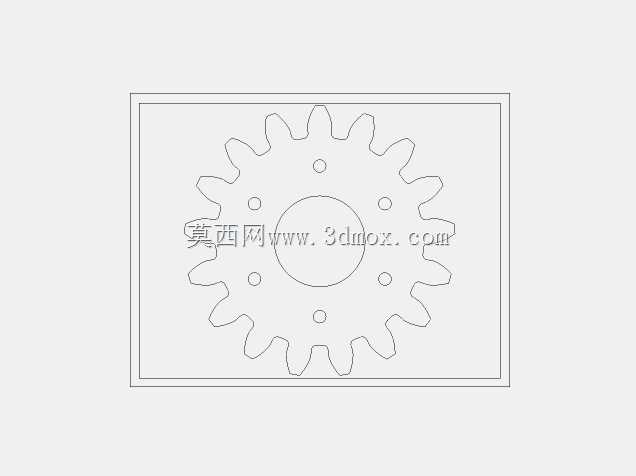

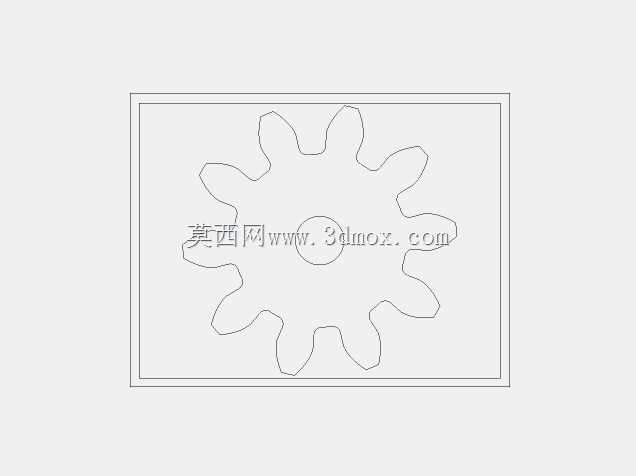

　　这款机械压力机的核心应用场景聚焦于轻型木结构建筑的预制构件加工环节，专门针对木制屋顶桁架的拼接压合作业设计，区别于大吨位金属冲压压力机，其输出压力区间完全匹配木质构件胶合、齿板压入的工艺需求，不会因压力过载造成木纤维断裂破坏，也不会因压力不足导致桁架节点连接强度达不到建筑荷载要求。从功能实现逻辑来看，设备采用四组平行布置的螺纹施压轴配合联动齿轮组完成动力传递，输入扭矩可通过外接手动摇柄或者低速电动扳手接入，齿轮组采用等模数等齿数的同步啮合设计，保证四根施压螺杆的进给行程完全同步，避免压合过程中桁架构件出现偏载、错位的问题，每根螺杆端部可根据作业需求更换不同形状的压头，平压头适用于整段桁架弦杆的整体压合，带定位槽的压头可适配齿板连接件的精准压装，无需额外划线定位即可保证齿板嵌入位置的公差控制在±1mm以内。

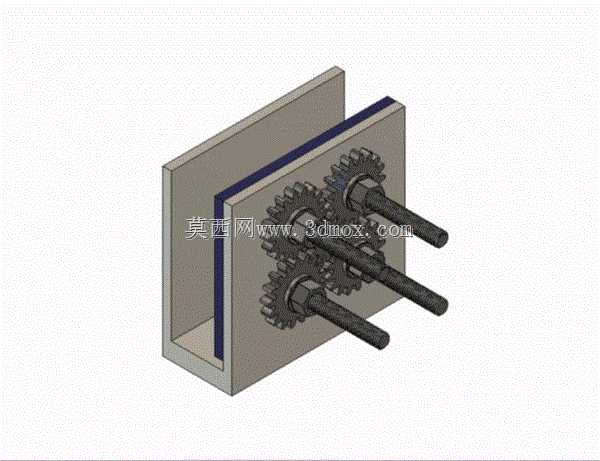

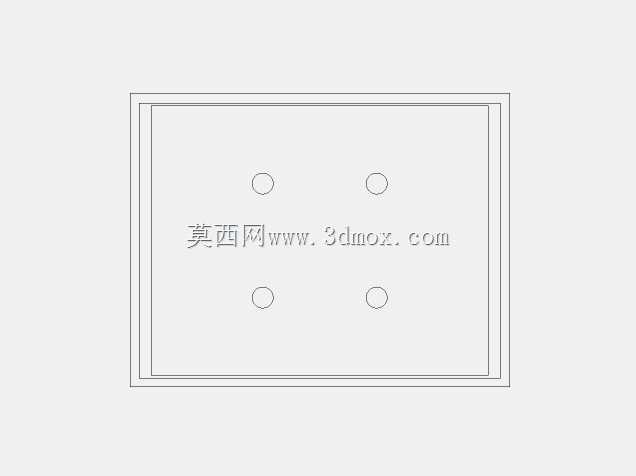

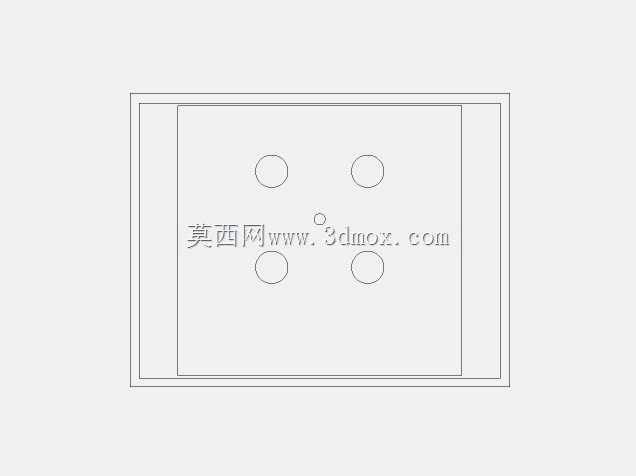

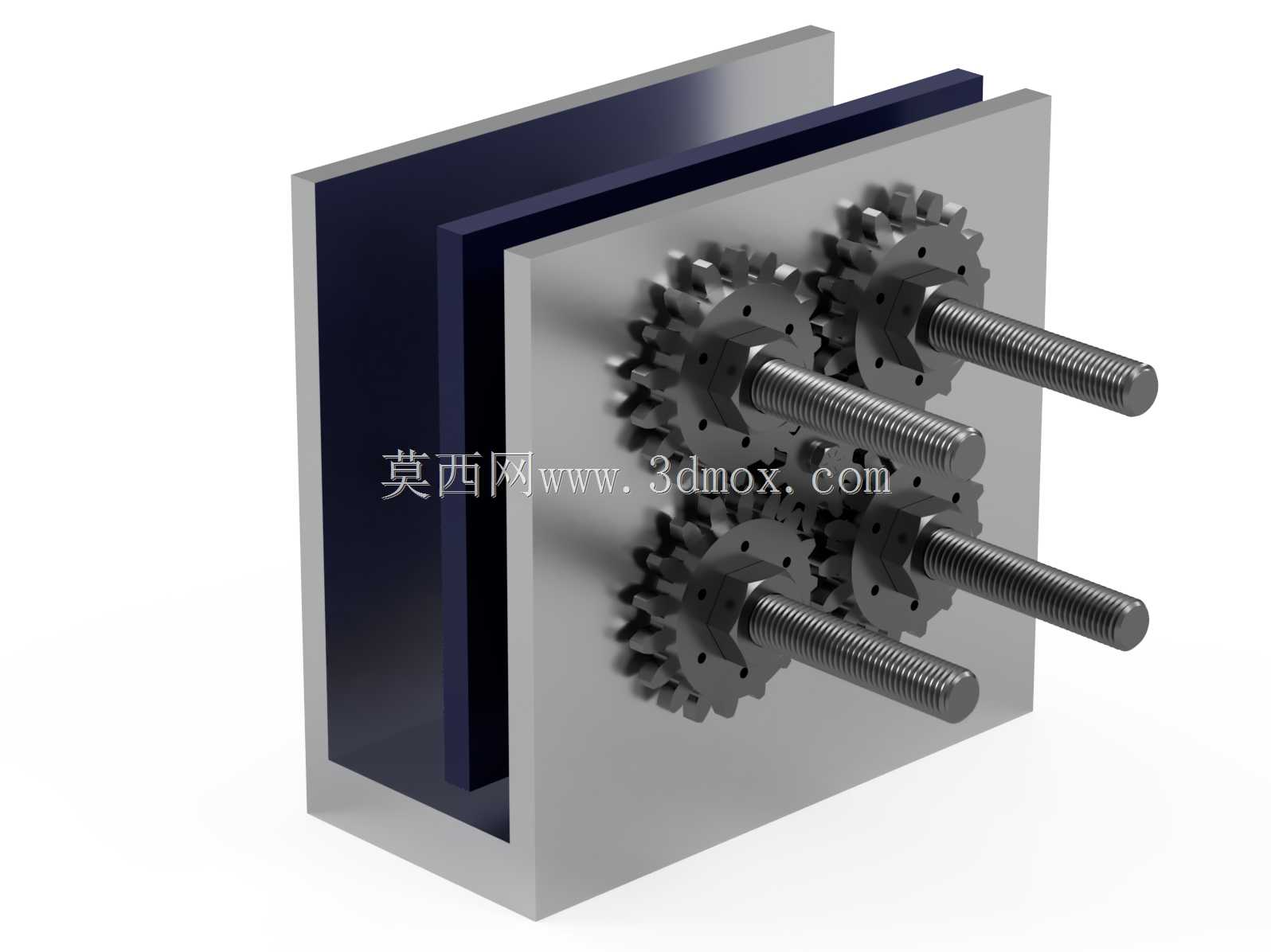

　　设计阶段首先框定了设备的安装边界与外形尺寸，整体采用框架式板式结构，两块平行的立式安装板作为齿轮组与螺杆的承载基体，后侧设置可调节的靠板作为构件定位基准，靠板的前后调节行程覆盖常规民用建筑屋顶桁架的弦杆宽度范围，从100mm到350mm的木构件均可稳定装夹，设备整体宽度控制在800mm以内，深度不超过600mm，无需专门的混凝土基础固定，直接放置在平整的木工车间工作台面上即可投入使用，底部预留的螺栓孔可在需要大压力作业时与工作台锁紧，避免作业过程中设备移位。传动齿轮组全部内嵌在两块安装板之间的空腔内，外侧无裸露的传动部件，既可以避免木工车间的木屑、粉尘进入齿轮啮合面造成磨损，也能消除操作人员误触转动部件的安全隐患，齿轮与螺杆的连接采用花键配合，长期使用出现磨损后可单独更换单个零件，无需整体报废传动组件，降低设备的维护成本。

　　实际作业过程中，操作人员先将裁切好的木桁架杆件按照放样位置摆放在设备工作台面上，调整后侧靠板定位后，将金属齿板放置在节点连接位置，转动驱动轴带动齿轮组同步转动，四根螺杆同步向前推进，压头均匀作用在齿板表面，将齿板的尖齿完全压入木构件内部，相比传统的手工锤击压装，该设备的压合力均匀一致，每个齿的嵌入深度基本相同，节点的连接强度离散性可降低60%以上，同时作业效率提升三倍以上，单榀跨度6米的屋顶桁架节点压合作业可在二十分钟内完成。设备的施压行程设置了硬限位装置，当螺杆进给至最大设计行程时会自动锁止，避免过度进给压溃木构件，反向转动驱动轴即可快速退回压头，取下完成压合的构件进入下一道工序。针对不同厚度的木构件，可通过调整靠板的初始位置以及螺杆的起始伸出长度适配，无需更换核心传动部件，适配范围覆盖绝大多数轻型木结构建筑的桁架加工需求，也可拓展用于小型木构件的胶合压装、木包装箱的箱板压合等同类需要均匀静压力的加工作业场景。
