NF600型商用螺旋冷榨油设备结构设计

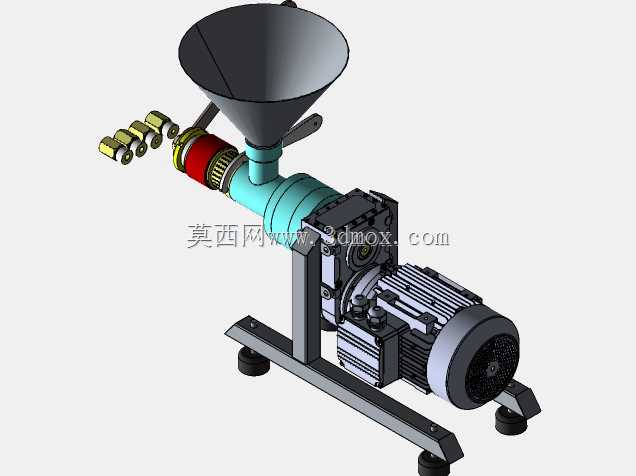

　　这套螺旋式冷榨油设备的三维结构，核心面向中小型油料加工坊、农产品深加工门店、小型粮油预处理生产线的实际使用场景设计，整体采用卧式悬臂布局，所有与油料接触的结构件均采用食品级304不锈钢材质，适配花生、亚麻籽、紫苏籽、核桃、菜籽等多种含油料作物的低温压榨作业，压榨过程全程不产生局部高温，能最大程度保留油料中的活性营养成分，避免传统热榨工艺带来的油脂氧化、营养流失问题。

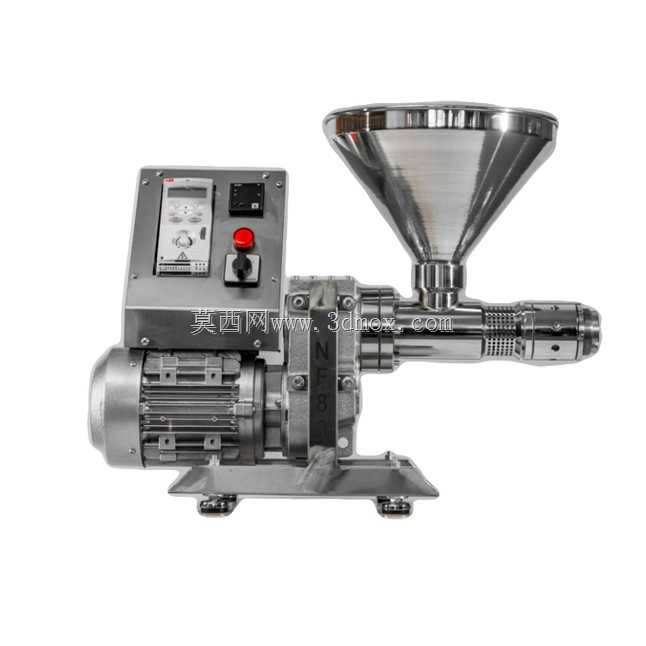

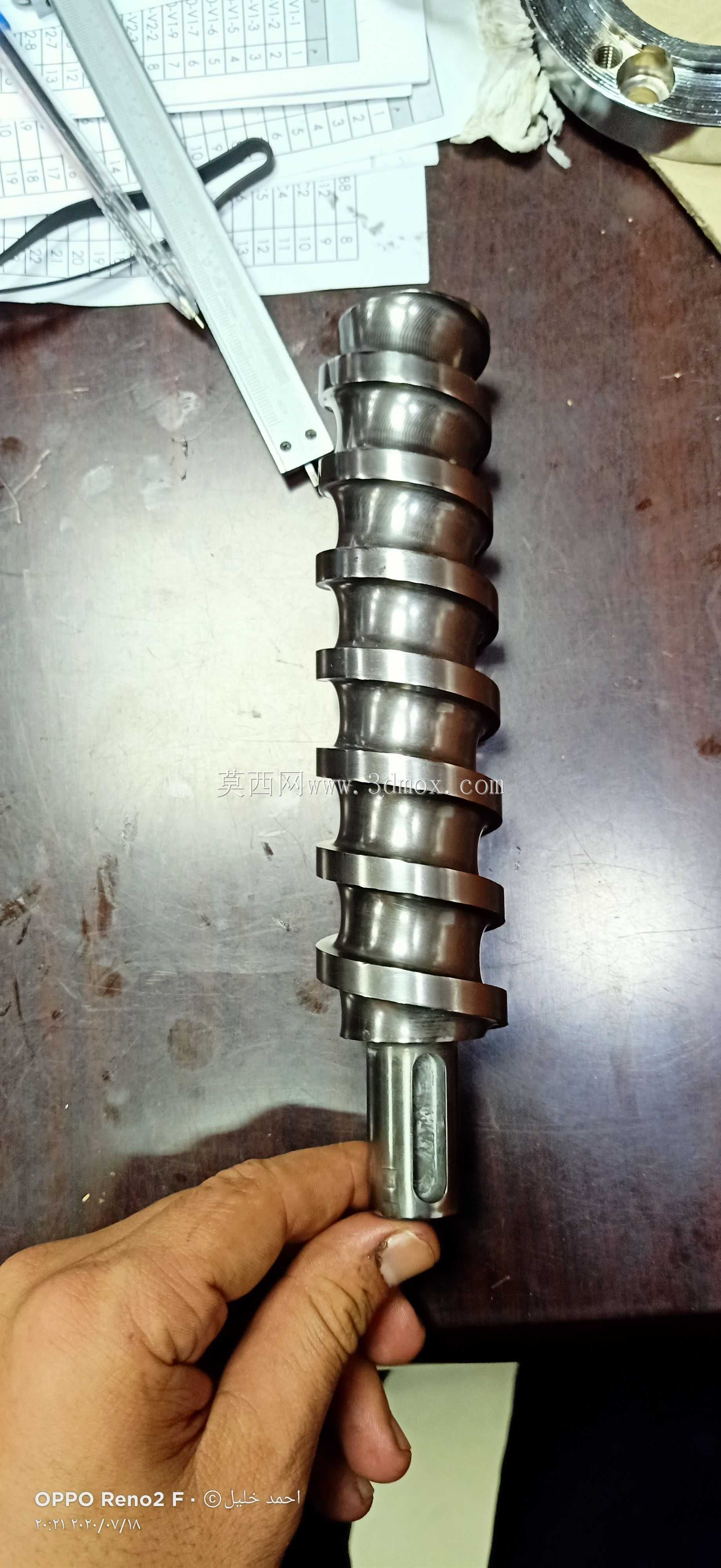

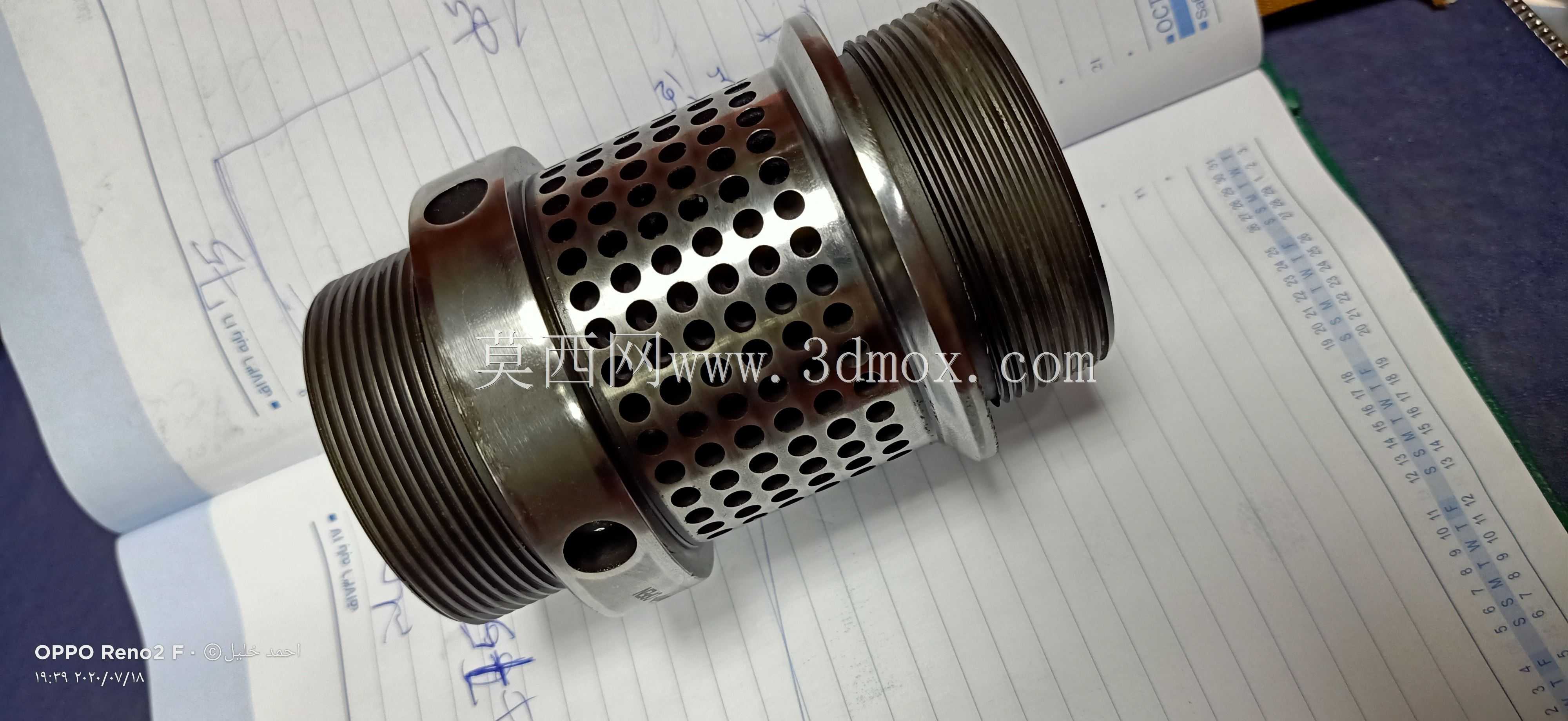

　　从结构设计逻辑来看，设备整体分为动力驱动单元、螺旋压榨单元、进料导流单元、机架支撑单元四个核心模块，驱动单元采用卧式四级异步电机直连减速机构的布局，摒弃了传统皮带传动的冗余结构，传动效率更高，同时减少了日常维护中皮带张紧、更换的工作量，电机与减速箱的连接法兰采用一体化铸造成型，同轴度公差控制在0.02mm以内，运行过程中传动噪音可控制在65分贝以下，符合商用门店的作业噪音要求。螺旋压榨单元是设备的核心功能段，榨螺采用变径变距的连续螺旋结构，从进料端到出渣端螺旋导程逐步缩小、榨膛内径逐步收窄，油料进入榨膛后随着螺旋推进被逐步压缩，压榨压力呈线性梯度提升，避免了局部压力突变导致的油料跑渣、出油不畅问题；榨笼段采用条形筛缝拼接结构，筛缝宽度控制在0.2mm，既能保证油液顺利渗出，又能拦截绝大部分料渣，减少毛油中的固形物含量，降低后续滤油工序的处理压力。进料单元采用大锥角不锈钢料斗，锥角设计为65度，针对流动性较差的粉状、片状油料也能顺利自流进入榨膛，无需额外加装拨料机构，料斗与榨膛进料口采用快拆卡箍连接，日常清理残料时无需工具即可快速拆卸，避免不同油料压榨时的串味问题。

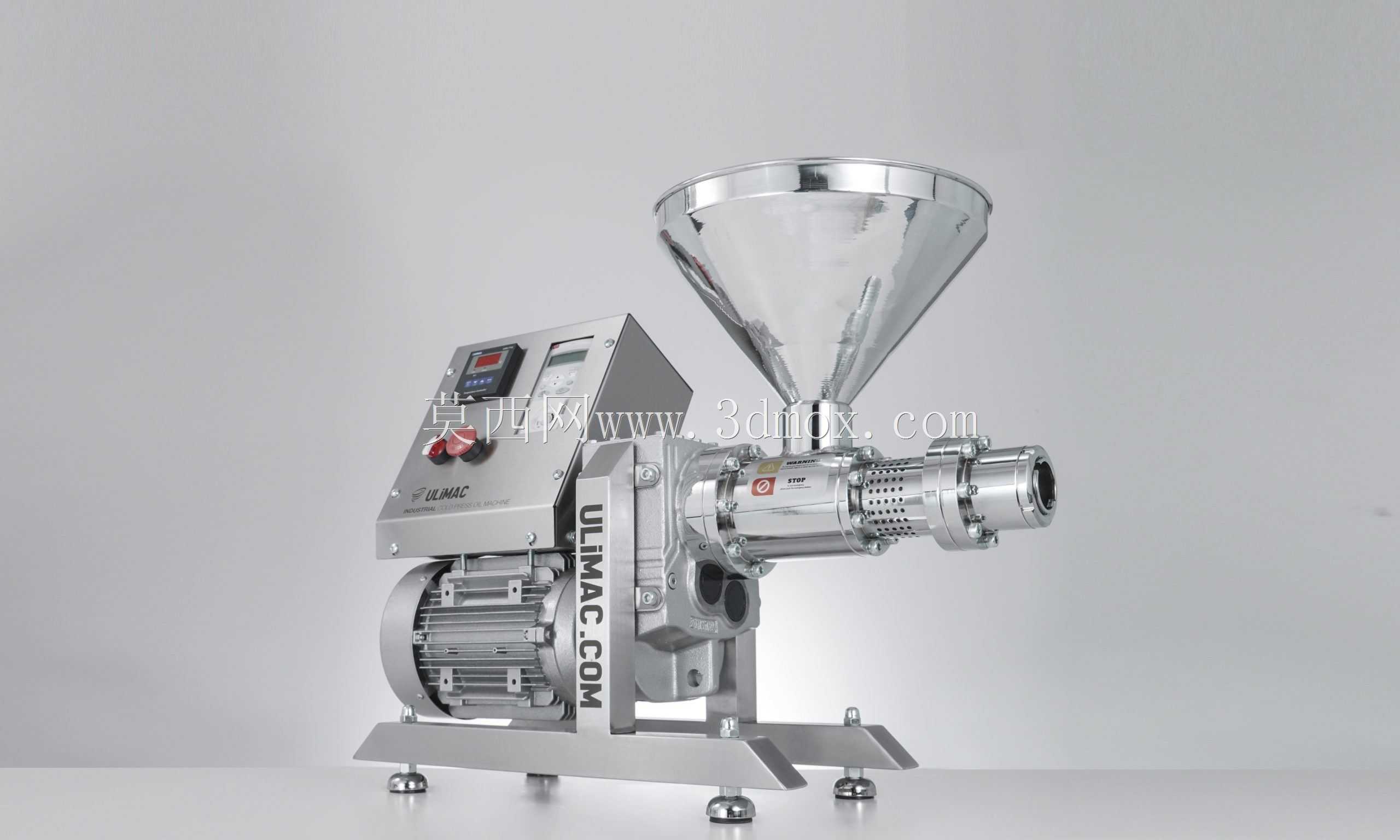

　　从安装边界与尺寸适配角度，设备整体底座采用加厚不锈钢板折弯焊接成型，底部配备四个可调节高度的防滑支撑脚，调节行程为30mm，可适应不平整的安装地面，无需额外浇筑安装基础，放置在平整的商用操作台面即可稳定运行；设备整体横向长度控制在850mm以内，宽度320mm，整机高度（含料斗）为780mm，占用台面面积不足0.3平方米，非常适合小型门店的紧凑空间布局。设备的控制单元集成在驱动端上方的一体式电控盒内，配备急停按钮、温度显示模块、运行状态指示灯，所有操作控件均做了IP65级防水处理，日常清理设备表面时可直接用湿抹布擦拭，不用担心水渍渗入电控系统造成短路故障。

　　在结构细节的设计考量上，榨膛末端的出渣口采用可调间隙的抵饼头结构，通过旋转调节手轮即可改变抵饼头与榨膛出口的间隙，从而调整压榨过程的压力大小，适配不同含油率的油料加工——压榨高含油率的核桃、亚麻籽时可适当放大间隙降低压榨压力，避免出油口冒渣；压榨低含油率的大豆、米糠时可缩小间隙提升压榨压力，保证残油率控制在合理区间。设备的所有外露紧固件均采用不锈钢内六角螺栓，表面无突出的尖锐棱角，清洁时无卫生死角，符合食品加工设备的卫生设计规范；压榨单元与驱动单元之间设置有隔热密封垫，避免驱动端的热量传导至榨膛影响冷榨效果，同时也能防止压榨过程中渗出的油液渗入减速箱造成润滑油污染。

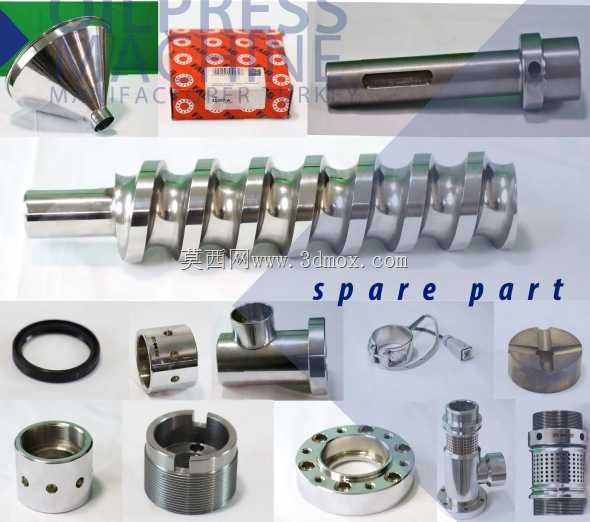

　　从实际使用的工况适配角度，这套结构设计充分考虑了商用场景下连续作业的需求，榨螺与榨笼的接触面均做了渗氮硬化处理，表面硬度达到HRC55以上，长期连续压榨硬质油料也不会出现过快磨损，易损件更换周期可提升至18个月以上；设备的出料端预留了滤油设备的安装接口，可直接配套配套的离心滤油机、接渣盘使用，无需额外改装连接结构。整机的重心落在底座中心靠前位置，运行过程中即使压榨硬质油料产生振动，也不会出现设备移位、侧翻的风险，支撑脚的防滑橡胶垫可有效吸收振动，避免振动传导至台面产生额外噪音。
