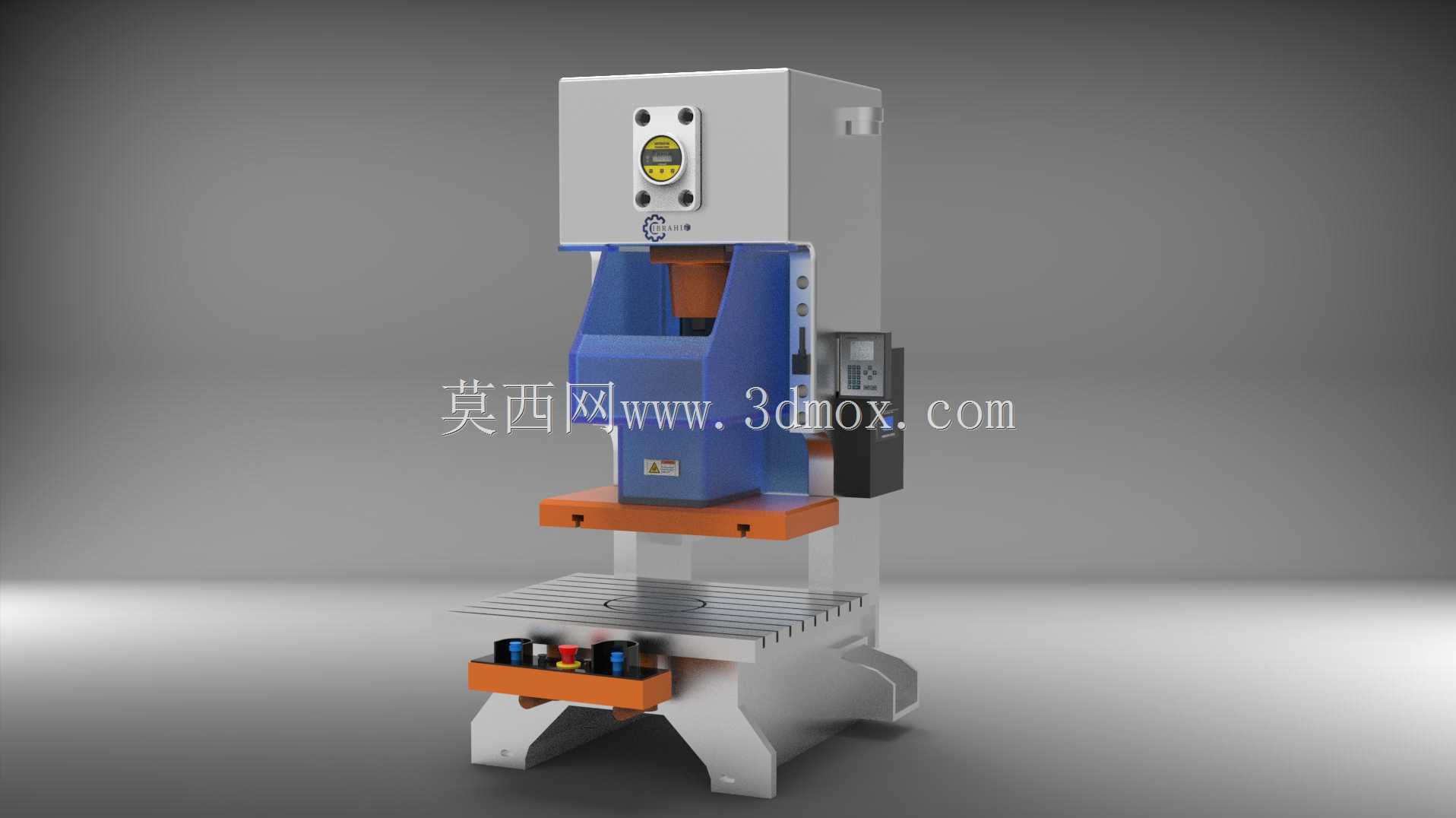

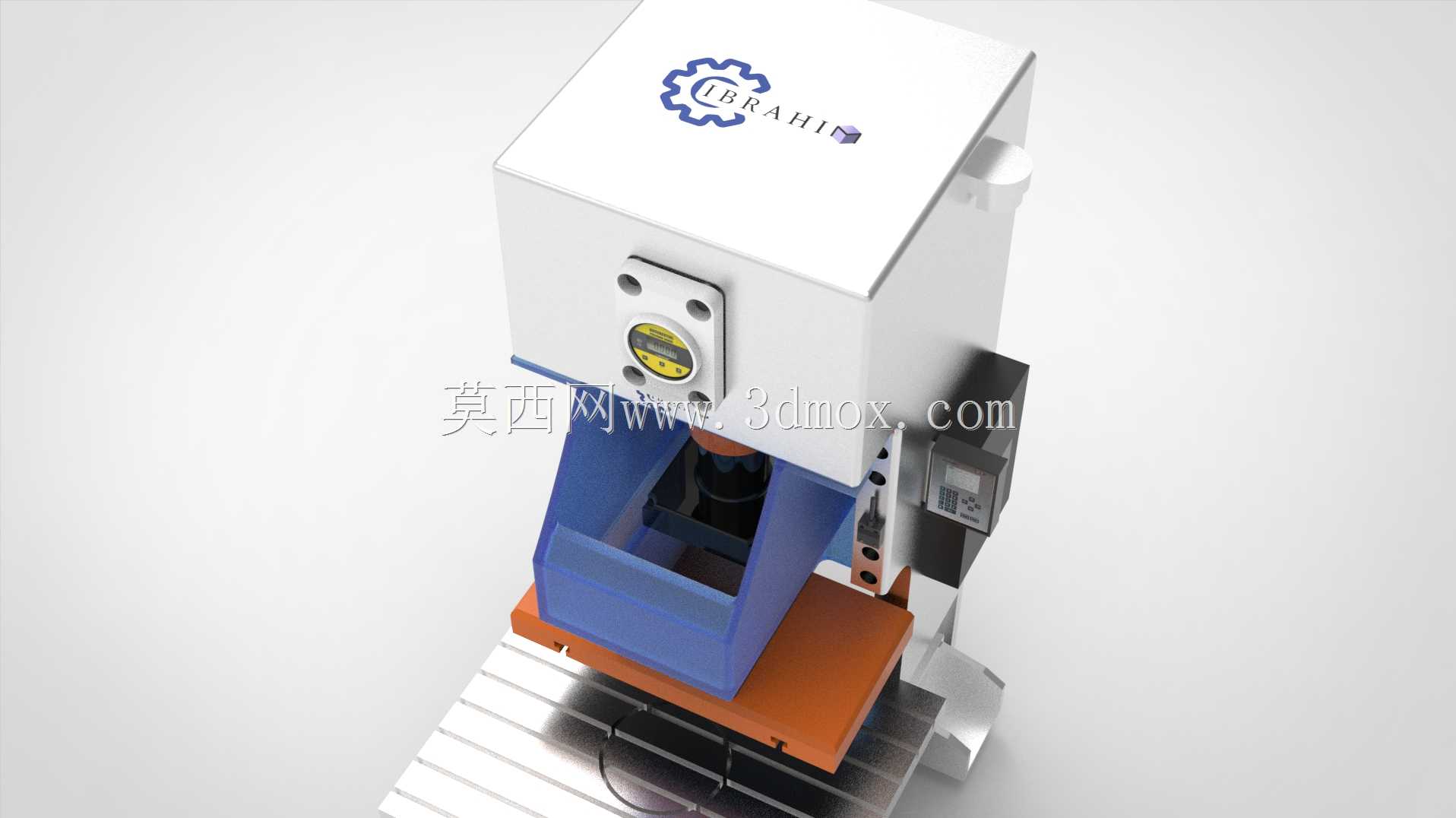

开式C型气动冲孔冲压加工设备

　　在五金冲压、钣金加工、汽配零部件生产的车间现场，这类开式C型结构的气动冲孔设备是产线里承担中小吨位冲裁工序的核心单元，和传统机械冲床相比，气动驱动的形式在行程调节、单次/连续冲切模式切换、急停响应速度上有更灵活的适配性，尤其适合多品种小批量的冲压加工场景，不管是薄钢板的冲孔落料、小型五金件的压型，还是有色金属板材的浅拉伸工序，都能通过调整气源压力、更换对应模具快速切换加工任务。

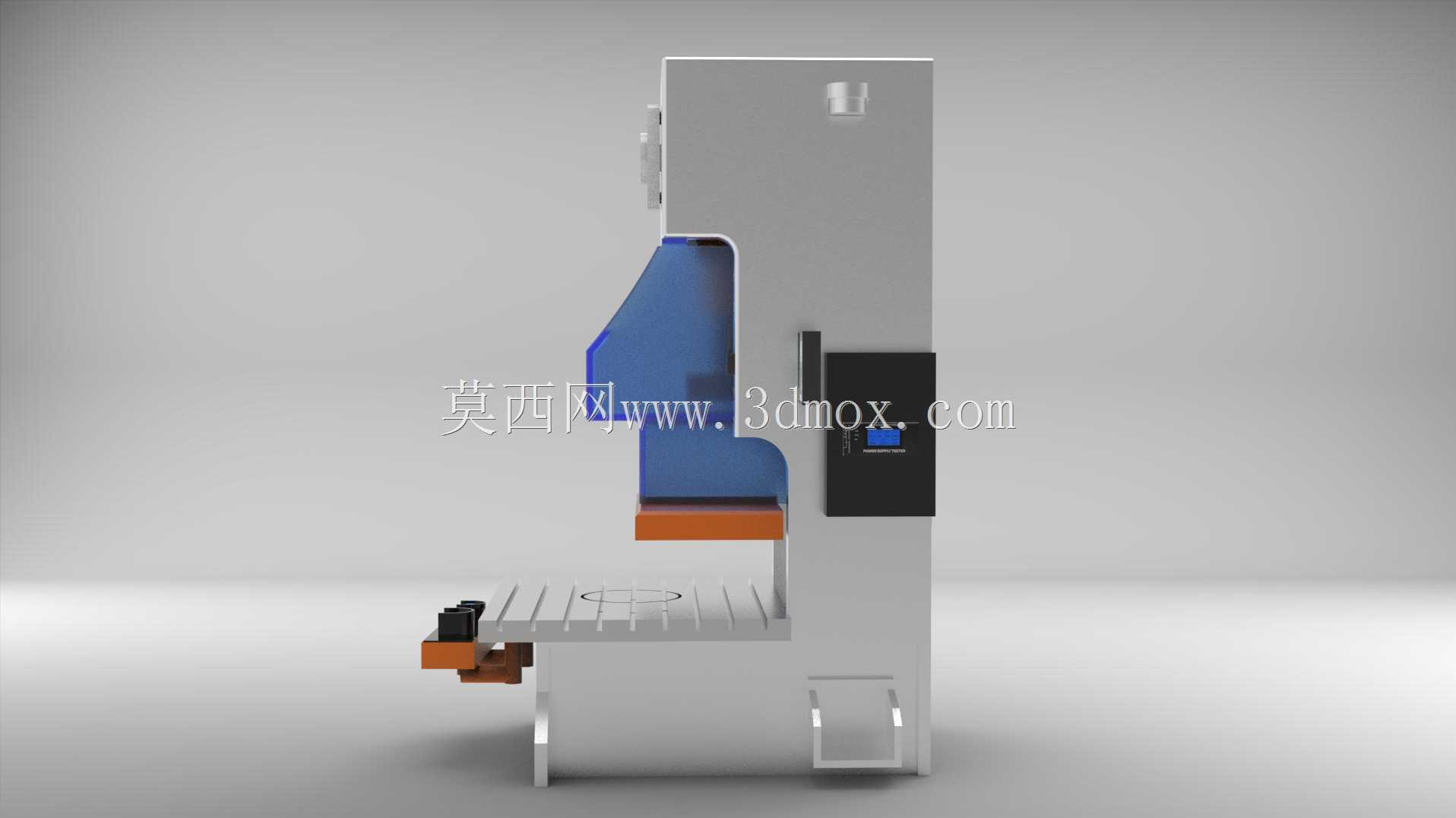

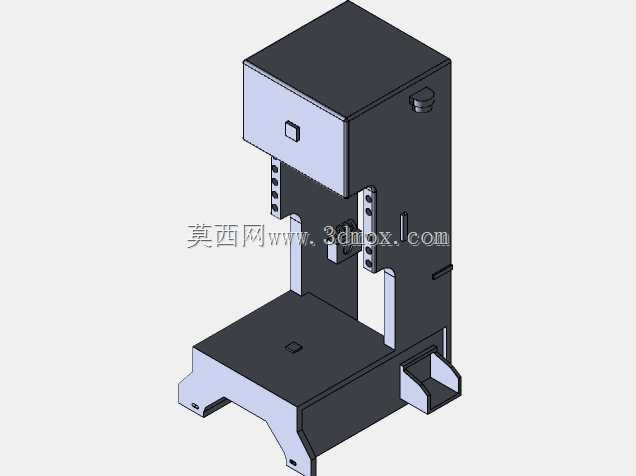

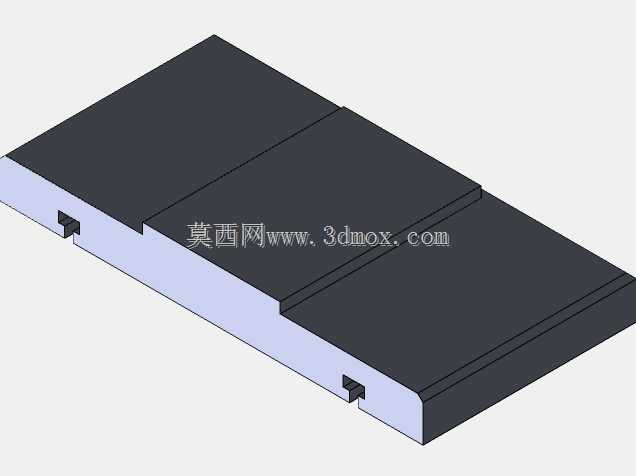

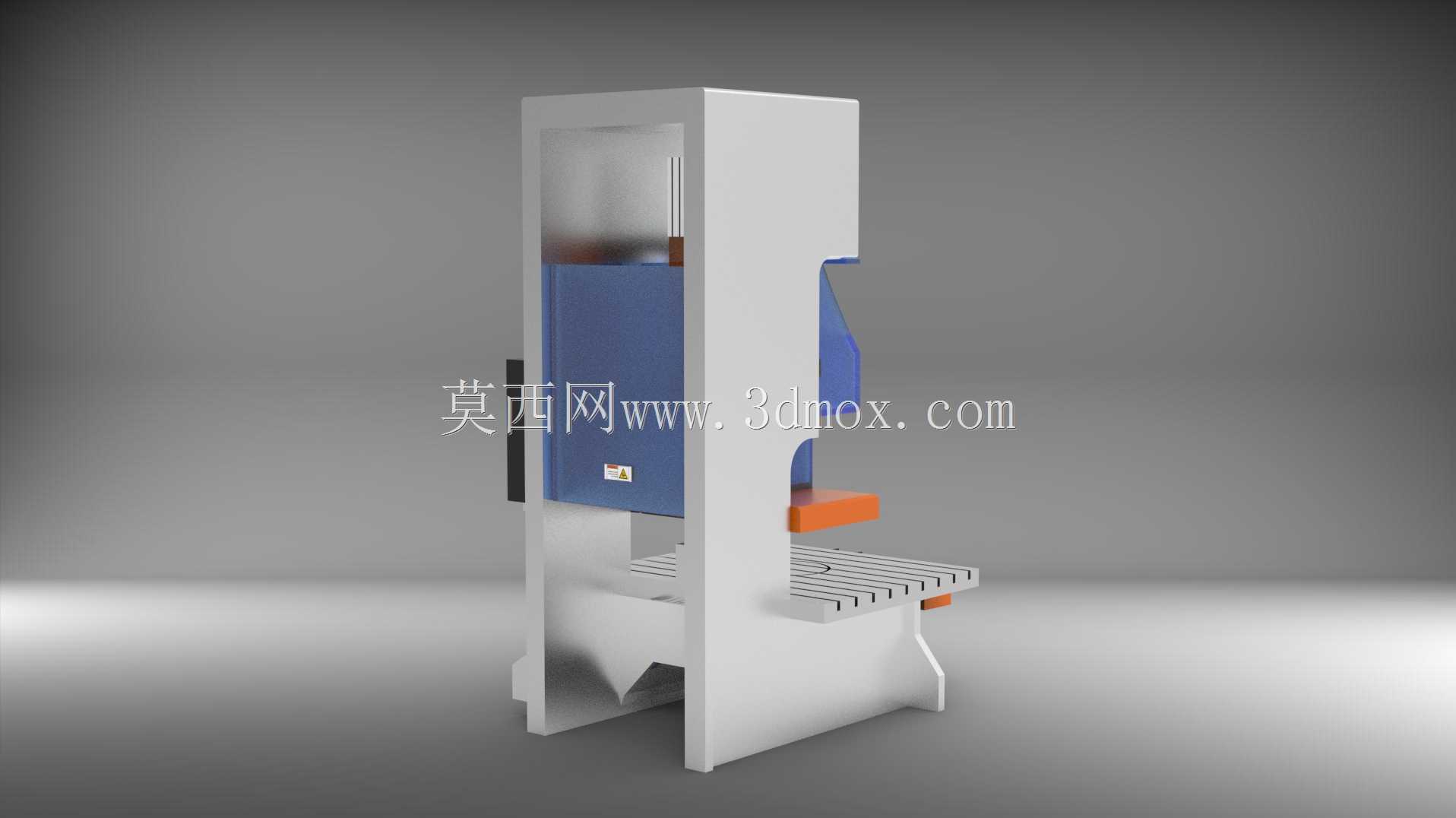

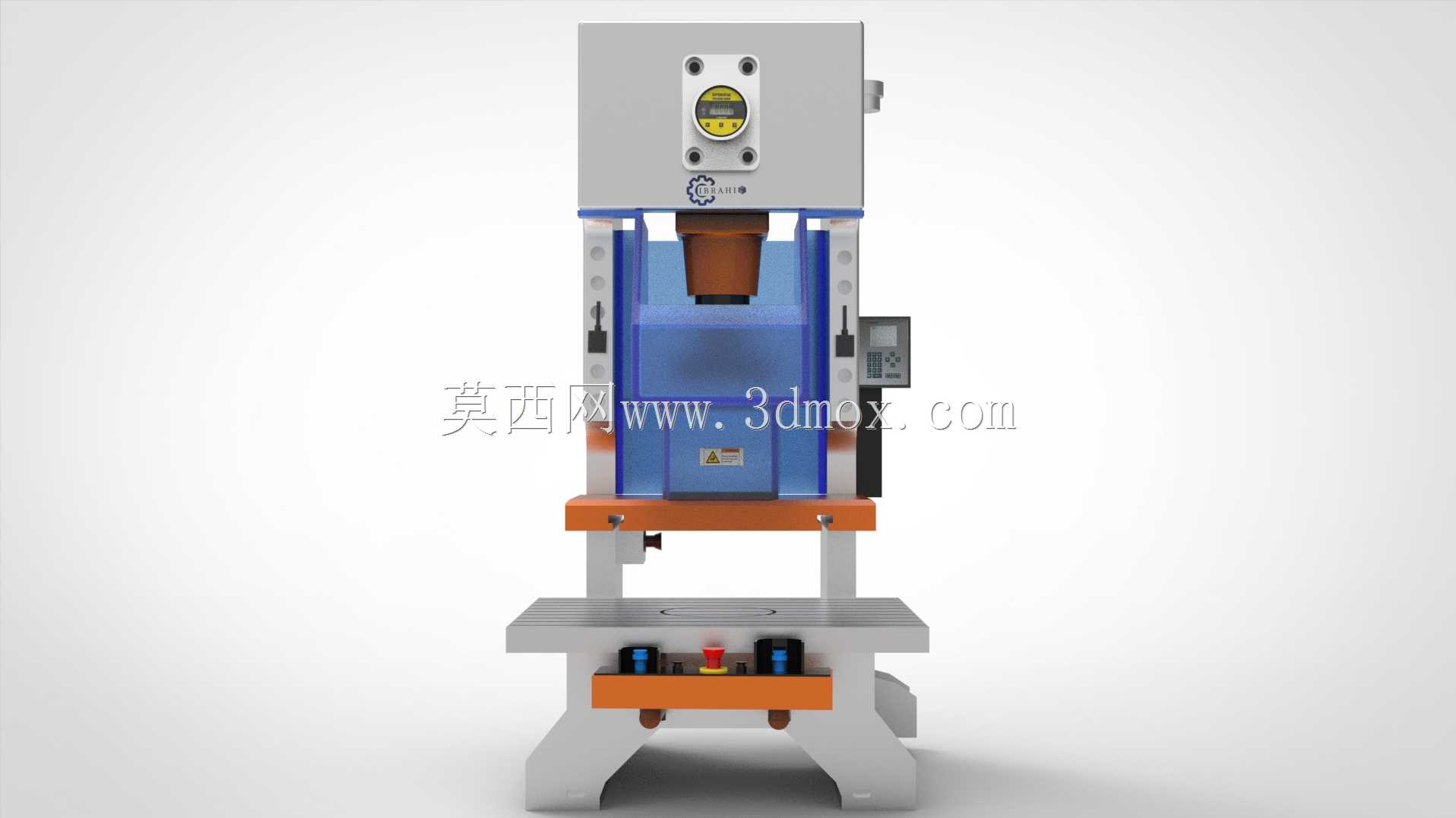

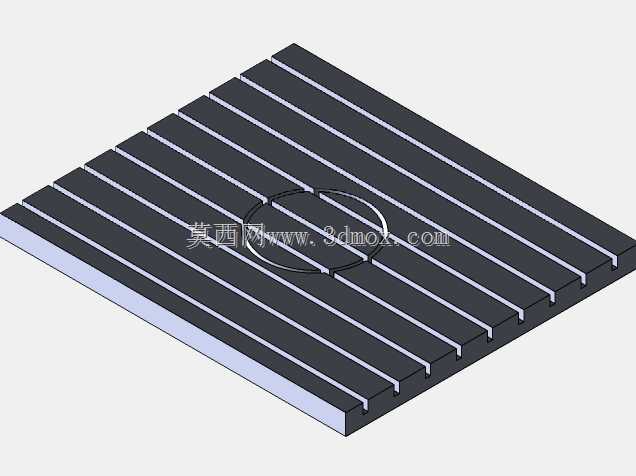

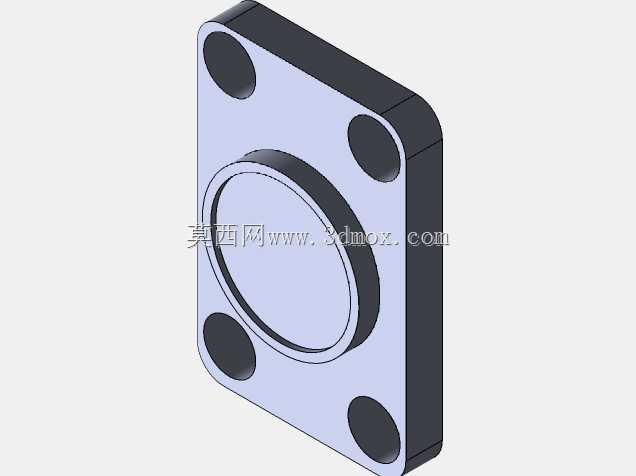

　　从结构设计逻辑来看，这款设备采用开式C型机身，这种布局的核心优势是三个方向的操作空间完全开放，操作人员可以从正面、左右侧完成上下料、模具调校、废料清理的动作，相比闭式冲床的封闭框架，对小型加工件的流水作业适配性更强，也方便配套自动送料机构完成联机自动化改造。机身主体采用厚钢板焊接后去应力处理的结构，避免长期冲压负载下出现机身变形、开口处精度偏移的问题，工作台面加工有标准的T型槽，槽间距和槽深符合通用冲模的安装尺寸要求，不需要额外加工转接板就能直接固定标准规格的冲孔、落料、压印模具，大幅缩短模具换装的调校时间。

　　设备的驱动单元采用气动离合结合的传动结构，压缩空气作为动力源接入车间统一的气源管路即可工作，不需要配备复杂的液压站、润滑油路循环系统，日常维护的工作量远低于液压驱动的冲压设备。冲压滑块的导向采用加长型导轨结构，滑块下行过程中的运动直线度可以控制在0.02mm/100mm范围内，保证冲孔过程中凸凹模的对中精度，避免出现冲切毛刺过大、模具啃模的问题。滑块的行程长度、闭合高度都设计了可调结构，通过调节滑块下方的调整螺杆，可以适配不同闭合高度的模具，调整范围覆盖常规小型冲压模具的安装尺寸需求，不需要额外加装模垫就能满足大部分加工场景的安装要求。

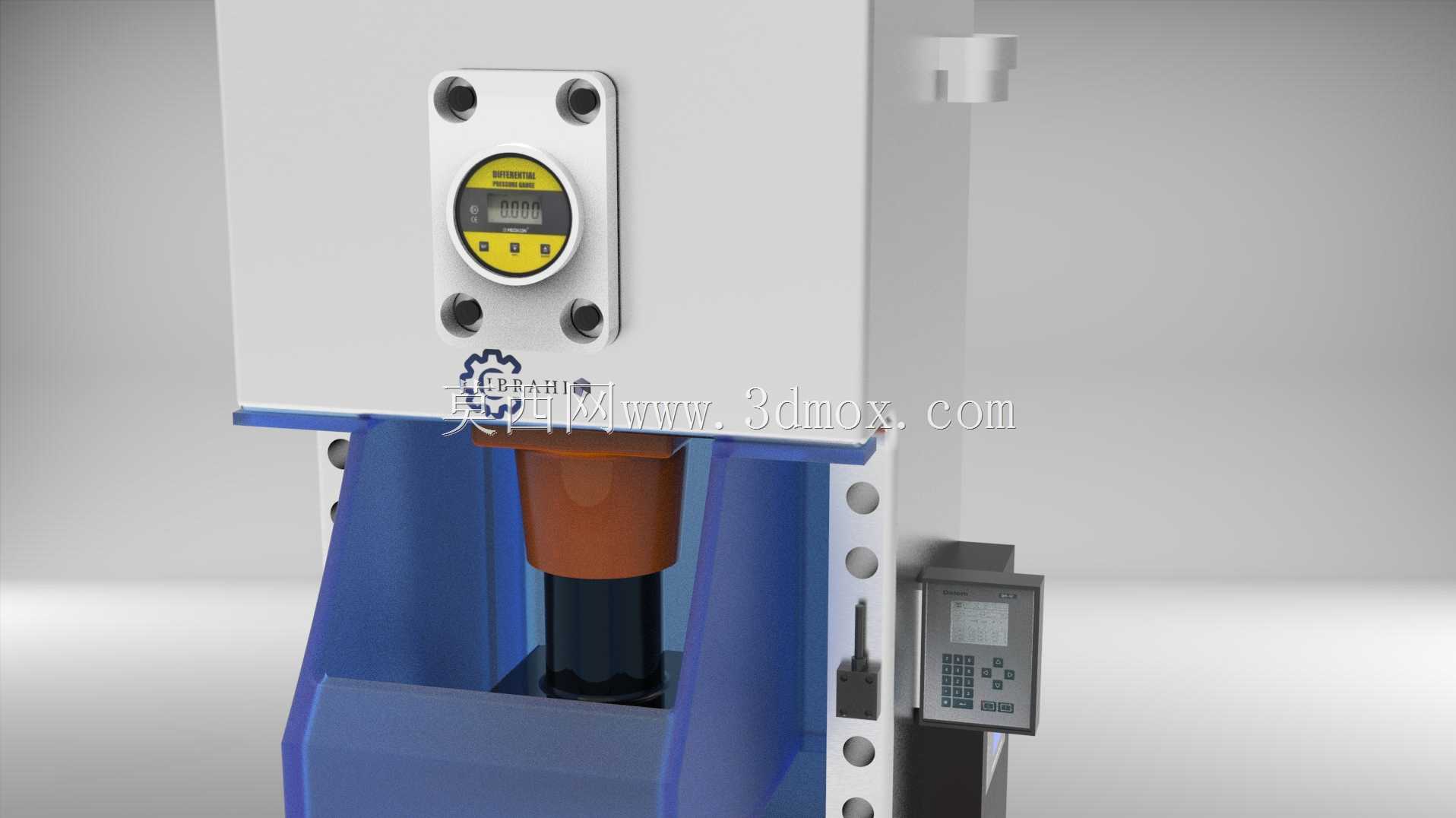

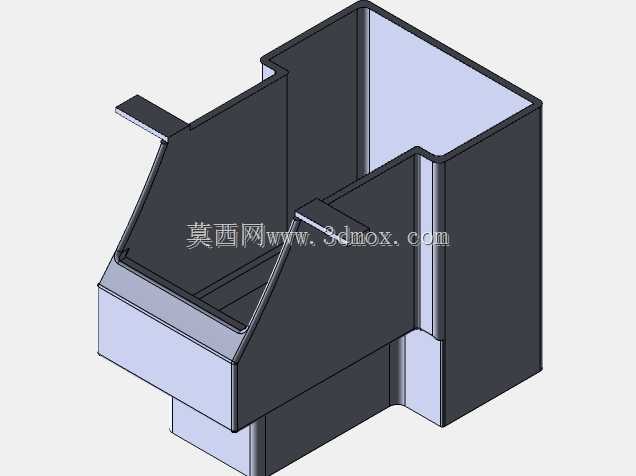

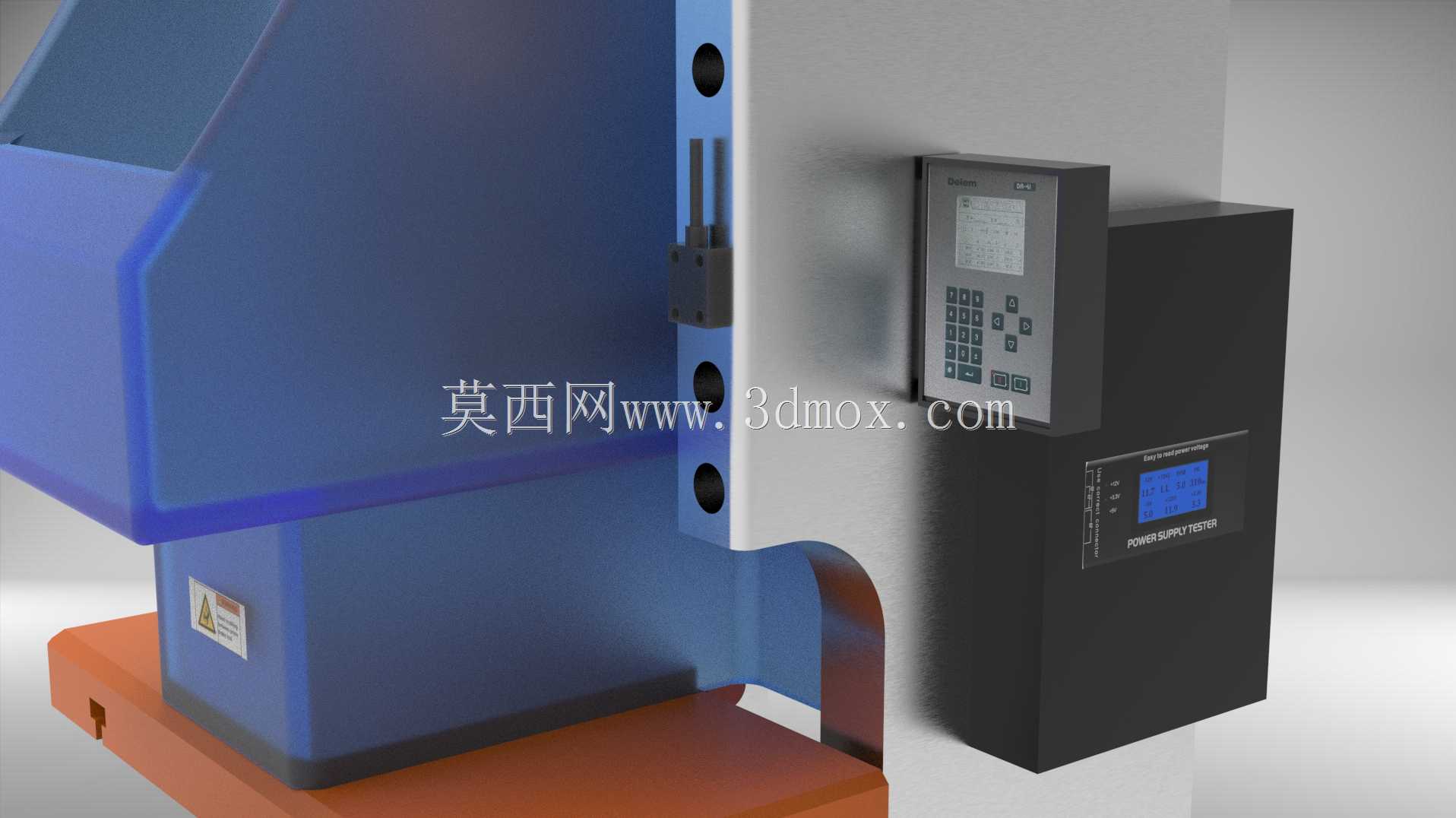

　　操作控制单元布置在机身正面的侧方位置，双手操作按钮的间距符合安全操作规范，避免单手操作引发的安全事故，同时预留了光电保护装置的安装接口，用户可以根据自身车间的安全规范加装光幕保护，当操作人员肢体进入冲压危险区域时设备会立刻触发急停，切断动力输出让滑块停在当前位置。机身下方的底座部分设计了可调式的地脚安装孔，设备就位后可以通过调整地脚螺栓的高度，将工作台面调整到水平状态，保证冲压过程中设备不会出现晃动、位移的问题，底座内部预留了废料收集的空间，冲切产生的边角料可以直接通过工作台的落料孔掉入下方的废料箱，不需要额外在工作台旁设置废料收集装置。

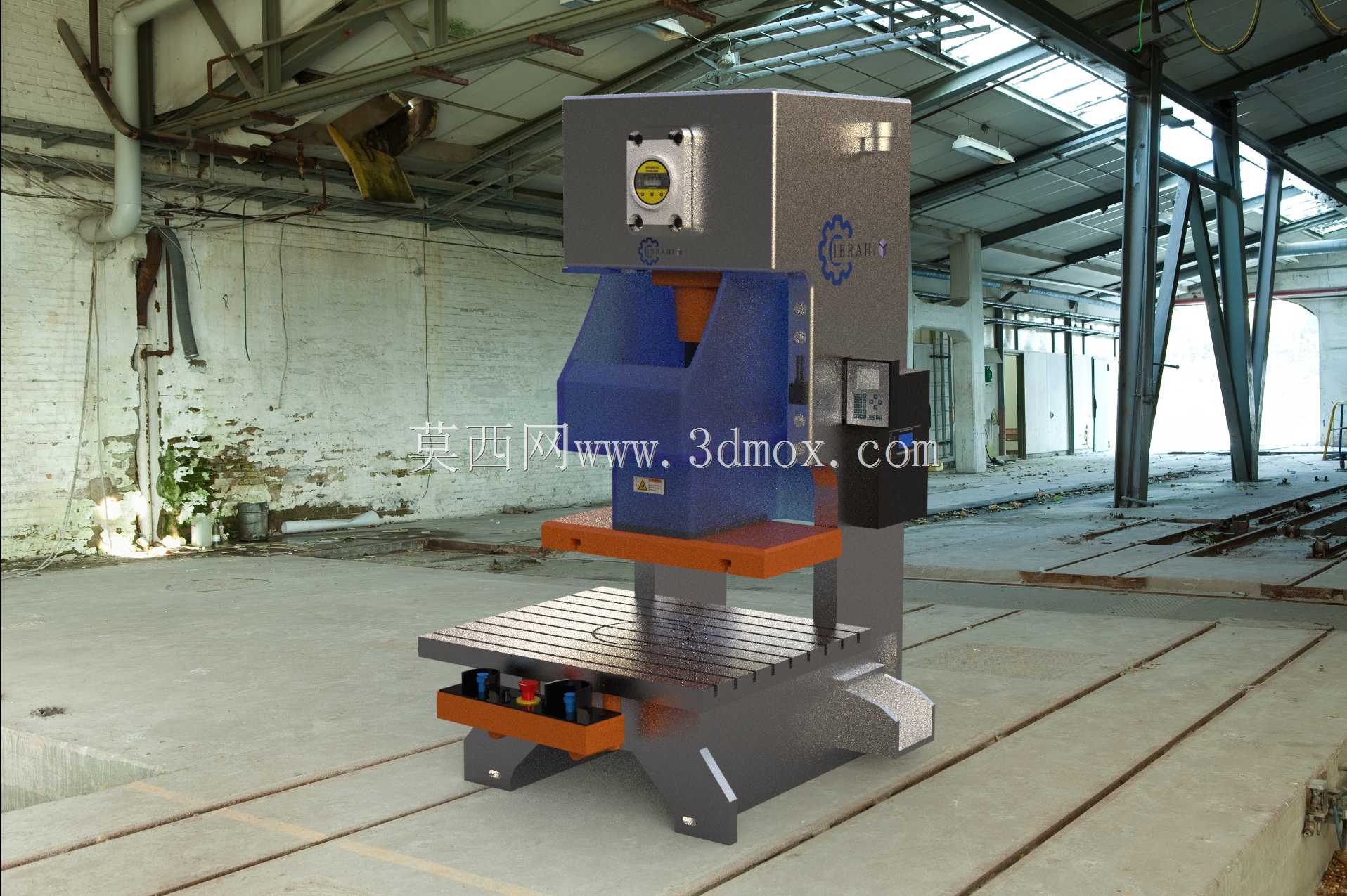

　　从安装边界的尺寸来看，这款设备的占地面积控制在小型冲压设备的常规范围内，不需要做特殊的设备基础，普通硬化的车间地面就可以满足安装承重要求，机身高度适配常规车间的厂房层高，顶部的气动管路接口位置预留了足够的安装操作空间，接通气源、电源后就可以完成调试投入使用。设备的工作台面到地面的高度符合人体工程学设计，操作人员站立作业时不需要过度弯腰或者抬臂就能完成上下料动作，长时间作业的疲劳度更低。在实际生产场景中，这类气动冲孔设备既可以作为独立工位完成单工序的冲孔加工，也可以多台联机组成冲压生产线，配合机械手完成多工序的连续冲压作业，覆盖从0.5mm薄铝板到6mm普通碳钢板的冲裁加工需求，在五金制品、家电配件、机箱机柜加工的车间里，这类设备的工位占比能达到冲压设备总量的六成以上，是中小吨位冲压加工场景里通用性极强的加工单元。

　　设计过程中针对气动驱动的特性，特意在气动回路里增加了稳压阀和空气过滤单元，避免车间气源压力波动对冲压力度造成影响，同时过滤压缩空气中的水分和杂质，延长气动密封元件的使用寿命，减少日常故障的发生概率。滑块的冲压速度可以通过调节气动回路的节流阀进行调整，针对不同材质、不同厚度的加工板材，可以匹配最合适的冲切速度，比如冲切薄铝板时适当提高滑块速度可以减少冲切毛刺，冲切较厚的碳钢板时适当降低滑块速度可以减少模具承受的冲击载荷，延长模具的使用寿命。机身侧面预留了计数器、自动送料机的信号接口，需要配套自动化送料装置时，不需要额外改装设备的控制线路，直接对接接口就能实现送料和冲压动作的同步联动，降低自动化改造的成本和周期。
