带齿轮传动结构的抛物面雷达装置

　　这套雷达装置的三维结构，核心围绕抛物面信号收发与机械传动联动做设计，首先从应用场景来看，这类结构可适配近程低空探测、定点通讯信号中继、小型气象监测点位的信号收发需求，区别于大型相控阵雷达的固定阵面设计，这套结构保留了机械扫描的传动链路，适合部署在场地有限、需要定向调整信号收发角度的点位，比如厂区周界安防的低空目标探测、野外临时通讯节点的信号补点，或是小型科考站点的近地大气信号采集。

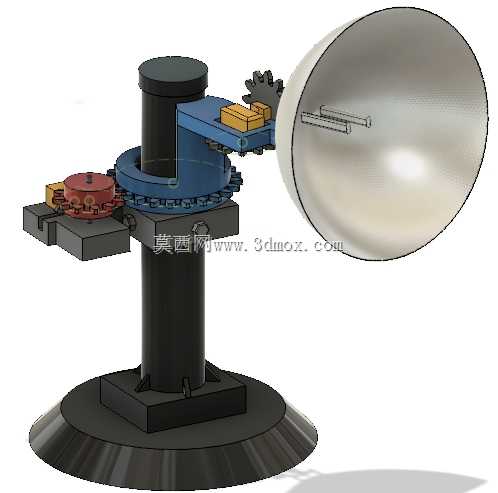

　　从设备实际用途出发，抛物面反射体的作用是将空间中弥散的电磁波信号汇聚到馈源位置，同时也能将馈源发出的信号定向反射出去，相比平板天线，抛物面结构的信号增益更高，定向性更强，适合点对点的信号传输与小范围目标探测。而这套结构里的齿轮传动组，核心作用是驱动抛物面反射体做俯仰与方位角度的调整，整套传动链路采用直齿圆柱齿轮啮合的结构，从输入轴的动力输入开始，通过多级齿轮减速，将动力传递到反射体的连接转轴上，保证角度调整的扭矩足够，同时减速后的转速更平缓，避免角度调整过快导致信号追踪失锁。

　　说到产品功能特性，这套结构的传动部分做了集成化设计，所有齿轮组都布置在反射体后方的筒状安装基座内，没有外露的传动部件，一方面能减少户外部署时沙尘、雨水对齿轮啮合面的侵蚀，另一方面也能缩减整体结构的横向安装尺寸，降低风阻，毕竟户外部署的雷达装置，风阻带来的结构载荷是设计时必须考量的因素，反射体本身是大尺寸的抛物面结构，迎风面积大，将传动部件集中在中心轴线上，能让整体结构的重心落在安装基座的中心轴位置，降低安装支架的载荷偏心问题。

　　设计思路上，首先确定抛物面的焦径比，保证馈源安装位置刚好处于反射面的焦点位置，避免信号散焦导致的增益下降，反射面的背面做了加强筋结构？不对，从模型结构来看，反射体采用薄壳结构，边缘做了卷边强化，减少薄壳结构在风载下的形变，毕竟反射面的形位公差直接影响信号汇聚的精度，如果反射面出现形变，焦点偏移，会直接导致信号接收灵敏度下降、发射信号的波束发散。传动部分的齿轮排布，是沿着中心传动轴依次布置，每一级齿轮的啮合间隙都预留了合理的公差范围，既不会因为间隙过大导致角度调整出现回差，也不会因为间隙过小导致齿轮卡滞，尤其是在低温环境下，金属部件出现冷缩时，预留的啮合间隙能保证传动顺畅。

　　再说到外形尺寸与安装边界，这套结构的最大外轮廓尺寸由抛物面反射体的直径决定，反射体后方的传动基座直径远小于反射面直径，安装接口位于基座尾部的法兰盘位置，法兰盘上预留了均匀分布的安装孔位，可直接对接标准的云台支架或者固定安装立柱，安装时需要保证反射面的俯仰转动范围不会和安装支架产生干涉，从结构来看，俯仰角度的调整范围可以覆盖从水平到接近垂直仰角的区间，方位转动则依靠基座下方的转动副实现，整套结构的安装深度（从反射面最前端到安装法兰尾部的距离）控制在反射面直径的0.8倍左右，不会因为纵深尺寸过大导致安装时需要预留过多的后部空间，适合在墙面抱杆、屋顶支架等安装空间局促的场景部署。

　　另外，传动部分的输入轴端预留了动力输入接口，可以对接步进电机或者伺服电机，实现电控角度调整，也可以加装手动调节旋钮，在无供电的临时部署场景下手动调整指向。齿轮组的模数选择偏向中小模数，既保证足够的传动强度，又能控制整体传动部分的体积和重量，毕竟整套装置如果重量过大，会提升安装支架的载荷要求，也会增加角度调整时的动力消耗。反射体和传动基座的连接采用了三点式固定结构，三个连接点均匀分布在反射体背面的中心座周围，保证连接刚性，避免反射体在转动或者受风载时出现晃动，影响信号稳定性。

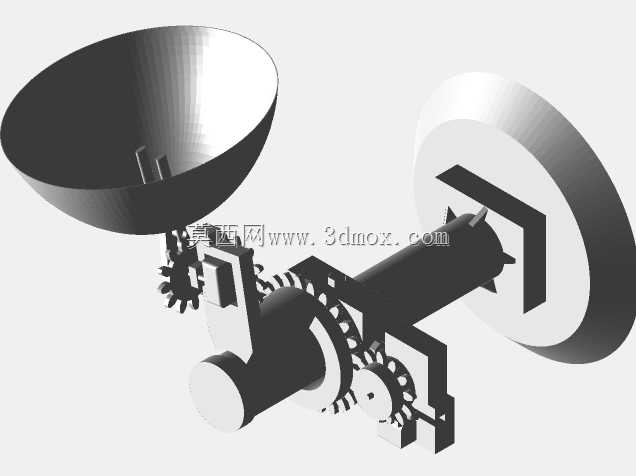

　　从结构细节来看，每一级齿轮的轴位都设计了对应的轴承安装位，减少转动时的摩擦阻力，也能降低长期转动带来的轴系磨损，延长装置的使用寿命。中心传动轴采用空心结构？不对，从模型的剖视视角看，中心轴是实心阶梯轴，不同轴段对应不同齿轮的安装定位，轴肩位置做了倒角处理，方便齿轮装配时的导入，也能减少应力集中，避免轴件在长期交变载荷下出现断裂。反射面的内表面是连续的抛物曲面，建模时保证了曲面的曲率连续性，没有出现折线或者凹凸的瑕疵，因为哪怕是很小的曲面瑕疵，都会导致反射的信号出现相位偏差，影响整体的信号收发性能。

　　在实际部署时，安装基准面需要保证水平，这样方位转动的角度刻度才能和实际地理方位对应，俯仰角度的刻度也能准确对应仰角数值，方便初始对准的时候快速调整到目标方位。整套结构没有多余的外露部件，所有的连接紧固件都做了沉头设计，避免突出的部件对信号反射造成干扰，也能减少风阻带来的额外载荷。对于结构设计从业者来说，这套模型的参考价值在于，它将信号收发的功能结构和机械传动结构做了高度集成，在保证功能实现的前提下，尽可能压缩了整体结构的尺寸，同时兼顾了户外部署的环境适应性，不管是做同类通讯设备的结构设计参考，还是做机械传动的教学演示，都有很强的实际参考意义。很多新手在做这类雷达结构设计时，容易只关注反射面的形状，忽略传动部分的布局和安装边界的限制，要么导致传动部分外露容易损坏，要么整体重心偏移导致安装稳定性不足，这套结构的布局刚好规避了这些常见问题，将所有功能部件都整合在中心轴线附近，既保证了传动效率，又提升了整体结构的可靠性。
