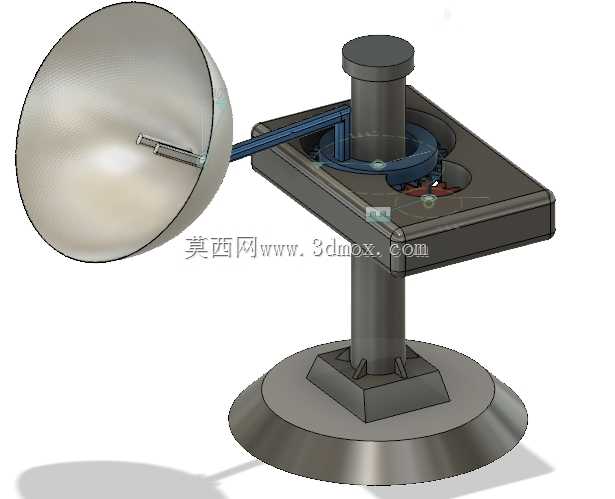

可动式碟形雷达内部传动结构

　　这套碟形雷达的内部传动结构，核心服务于地面固定点位的信号收发与目标追踪场景，在民用气象监测、近程空域管控、近海船舶导航以及野外临时通讯组网场景中都有广泛适配性，区别于大孔径固定式战略雷达，这类中小型碟形雷达更侧重部署灵活性与指向调节精度，可在复杂地形的临时站点快速完成架设，实现定向信号增益与动态目标的持续跟踪。

　　从实际功能落地角度看，整套结构的核心作用是承载碟形反射面完成水平周向旋转与俯仰角度调整，保证反射面的焦点始终对准信号收发的馈源位置，同时将馈源收集的反射信号稳定传导至后端处理单元。设计过程中优先考虑了传动链路的回程间隙控制，水平旋转采用立柱内置的回转支撑结构，配合底座腔体内部的蜗轮蜗杆传动副，既可以实现大减速比的低速平稳转动，也能在断电状态下依靠蜗轮蜗杆的自锁特性保持当前指向角度，避免外力扰动造成的角度偏移；俯仰调节的传动杆采用刚性直连结构，一端铰接在碟形反射面的背部加强筋位置，另一端与水平回转平台上的驱动滑块连接，通过滑块的直线位移带动反射面绕水平铰接轴完成俯仰角度调整，这种结构相比外露的齿轮俯仰传动，能更好地适应野外多尘、多雨的使用环境，减少杂物进入传动副造成的卡滞问题。

　　外形与安装边界层面，整套结构的底座采用圆形法兰式设计，底部预留了均匀分布的安装孔位，可直接通过膨胀螺栓固定在混凝土基础上，也可适配标准的车载安装支架实现机动部署；底座腔体为封闭盒式结构，所有传动部件、驱动电机的接线端都集成在腔体内部，仅在侧面预留防水接线端口，避免户外环境下的水汽、粉尘侵入造成部件锈蚀。中部支撑立柱采用等径圆管结构，在保证抗弯强度的前提下尽可能降低整体重量，立柱与上下连接位置都设置了三角形加强筋，可抵抗8级风力下的反射面风载，不会出现立柱晃动导致的信号偏移。碟形反射面采用抛物面成型设计，背部设置了辐射状加强筋，在保证面型精度的前提下降低反射面自重，避免长时间俯仰转动造成的反射面形变；馈源支架采用斜向单臂支撑结构，支架截面为流线型，可减少风阻对反射面指向的扰动，支架长度严格匹配抛物面的焦距参数，保证馈源相位中心始终处于反射面焦点位置，最大化信号接收增益。

　　结构设计过程中还充分考虑了日常维护的便捷性，底座腔体的上盖采用快拆式螺钉固定，无需完全拆解上部结构即可完成内部传动副的润滑、驱动部件的更换；反射面与俯仰铰接轴的连接位置设置了定位销，更换不同尺寸的反射面时无需重新调整焦距参数，可快速完成适配。整套传动结构的运动范围覆盖水平360度连续旋转、俯仰-10度到90度的角度调整，可满足从低空到近天顶目标的跟踪需求，传动链路的定位精度可控制在0.2度以内，完全匹配中小型雷达的信号收发指向要求，不会因角度偏差造成信号增益大幅下降。在材料选型上，与外部环境接触的结构件全部采用防锈铝合金材质，传动副采用耐磨铜合金与调质钢搭配，既保证整体结构的轻量化，也能满足长期户外使用的耐磨、防腐蚀要求，无需频繁更换易损部件。
