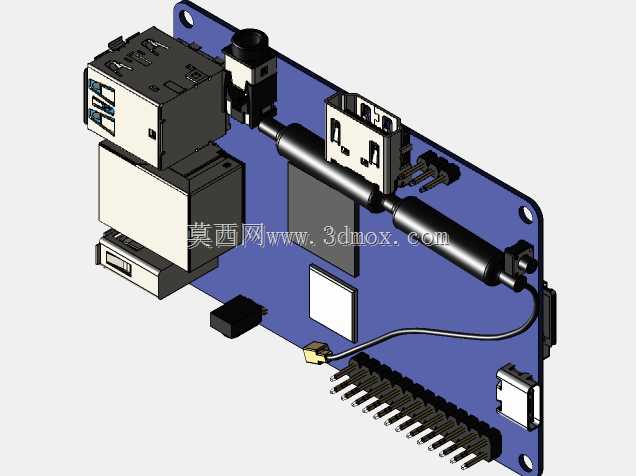

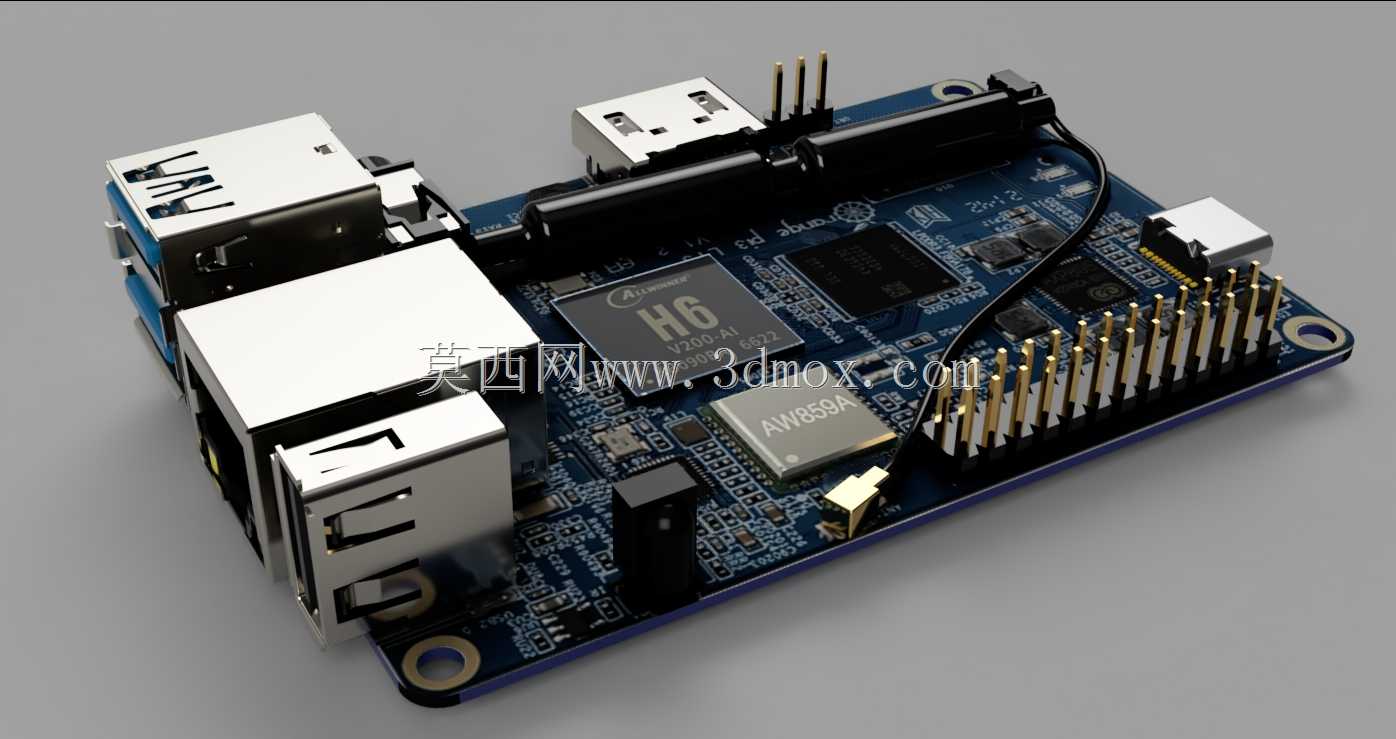

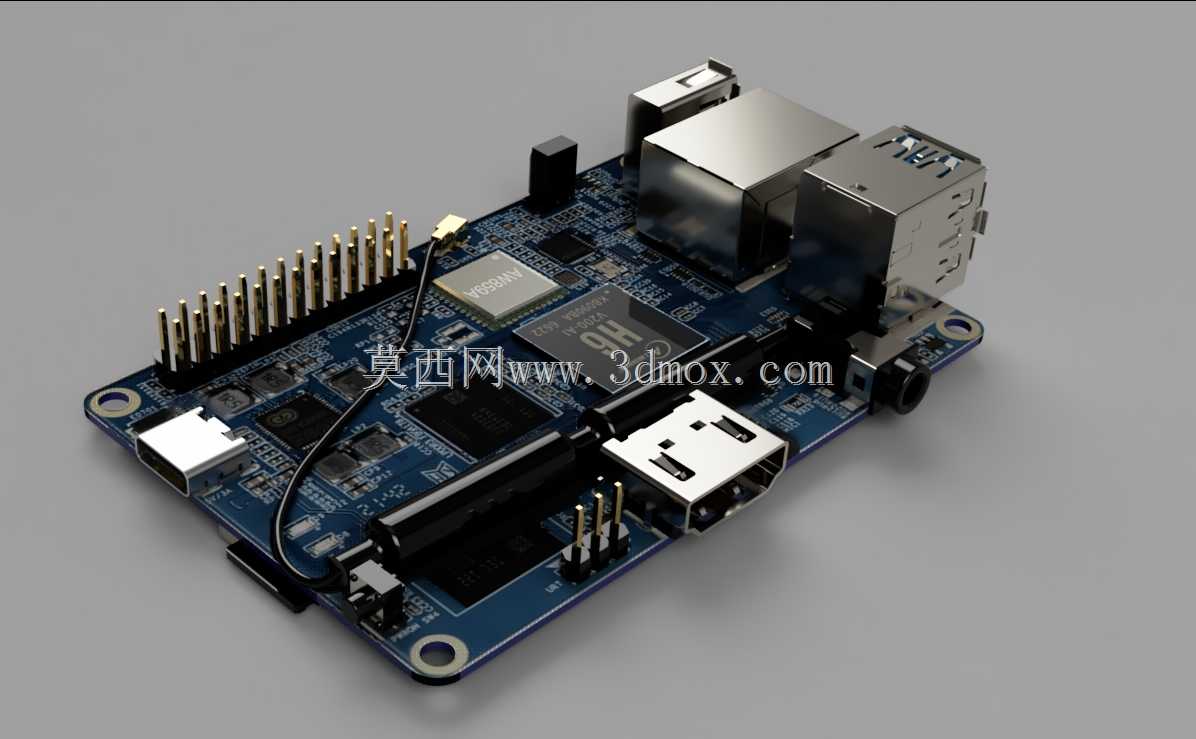

橙色Pi3 LTS开发板精细三维结构模型

　　在嵌入式硬件开发、智能终端原型验证、小型边缘计算节点搭建的场景中，单板计算机的结构适配是很多项目落地前绕不开的环节，这款橙色Pi3 LTS的三维模型，完整还原了实体板卡的全部结构细节，能直接用于配套外壳设计、安装支架校核、整机堆叠布局验证等工作，省去了手动测绘板卡尺寸、逐个定位接口位置的繁琐步骤。从实际使用场景来看，这类单板计算机常被用于工业现场的数据采集终端、小型智能网关、教学实验平台、创客项目的主控单元，不同场景下对板卡的安装固定、接口避让、散热空间预留都有不同要求，精准的三维模型能让结构工程师在设计阶段就完成全部干涉检查，避免打样后出现接口被遮挡、固定孔位不对、散热片安装空间不足等问题。模型完整复现了板卡上的全部接口布局，

　　包括侧置的以太网口、USB接口、HDMI输出接口，板端的GPIO排针引脚、电源输入接口、存储介质卡槽，每个接口的凸台高度、插拔方向、外围避让空间都和实体板卡一致，在设计配套外壳时，不需要反复核对接口开孔位置，直接通过模型投影就能得到精准的开孔轮廓，同时能预留出足够的插头插拔空间，避免出现外壳装好后U盘插不到底、网线卡扣被挡住无法锁止的常见问题。板卡上的核心元件也做了等比例还原，包括主处理器芯片、内存颗粒、电源管理芯片、无线模块，每个元件的高度、投影轮廓都和实物一致，在做整机热设计时，可以直接根据元件位置规划散热片的尺寸、导热垫的贴装位置，甚至可以模拟风道走向时，参考板上元件的遮挡情况，评估不同位置的散热效率，

　　不需要等实物到手再反复调整散热方案。板卡的固定孔位完全按照实物的孔距、孔径、沉台深度制作，在设计安装支架或者固定螺柱时，可以直接匹配标准M2.5铜柱的尺寸，同时模型还原了板卡的整体厚度、板边的工艺倒角，在做堆叠安装设计时，能精准计算上下层板卡的间距，避免排针和下层元件出现干涉。从设计思路上，这款模型没有做过度的简化，板上的贴片电容、电阻、接口屏蔽罩、状态指示灯这些细小结构都做了还原，一方面是为了保证视觉上的真实感，在做产品渲染展示、方案汇报时能呈现更逼真的效果，另一方面这些细小结构的还原，也能避免在紧凑安装场景下，因为忽略了小元件的高度导致的装配干涉，比如很多人设计外壳时只考虑主芯片的高度，忽略了USB接口上方屏蔽罩的凸起，

　　最后装好外壳后屏蔽罩顶到外壳内壁，导致板卡无法放平。模型还还原了板卡上的丝印标识位置，在做配套的面板设计、接线标识对位时，可以直接参考丝印位置做对应标注，让最终产品的接线指示和板卡本身的标识对应，降低现场接线的出错概率。对于做嵌入式项目集成的工程师来说，这类精准的板卡模型能大幅缩短结构设计的周期，以往拿到一块新的开发板，需要用游标卡尺逐个测量尺寸、记录每个接口的坐标，一块板卡测绘下来往往要大半天时间，还容易出现测量误差，直接使用匹配的三维模型，就能把这些时间省下来放在方案优化上。在做教育类实验箱设计时，也可以直接调用这个模型完成内部布局，提前规划好板卡和电源模块、显示模块、外接端子的连接走线空间，避免走线挤压板卡上的元件，同时预留出足够的操作空间，方便实验时插拔接线。模型的板纹理细节也做了还原，PCB板的表面质感、焊盘的位置、元件的金属光泽都和实物一致，在做产品宣传渲染图时，不需要额外做贴图处理，直接渲染就能得到逼真的效果，适合用在方案文档、产品介绍材料里。
