Beats风格真无线蓝牙耳机充电仓结构设计

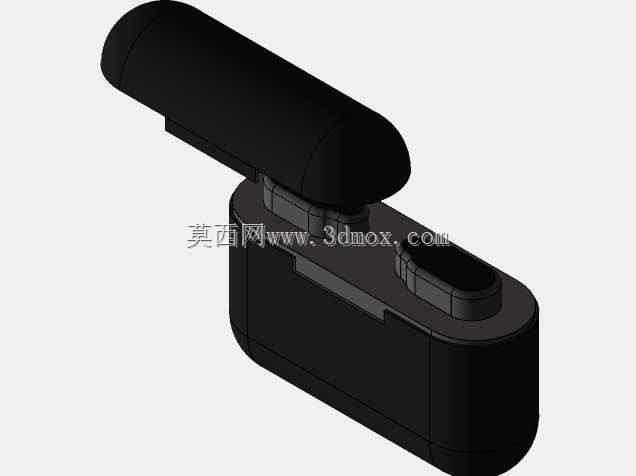

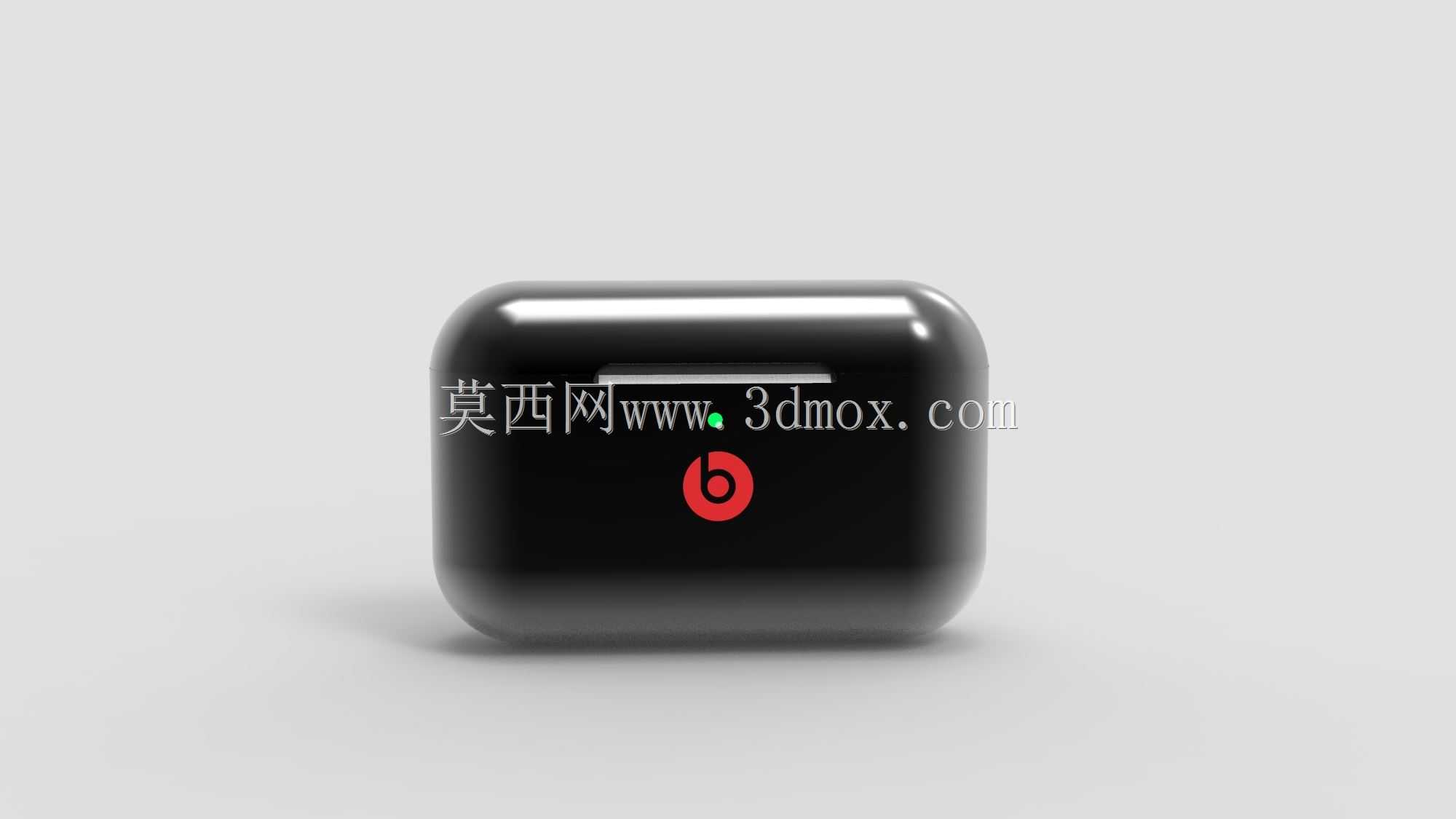

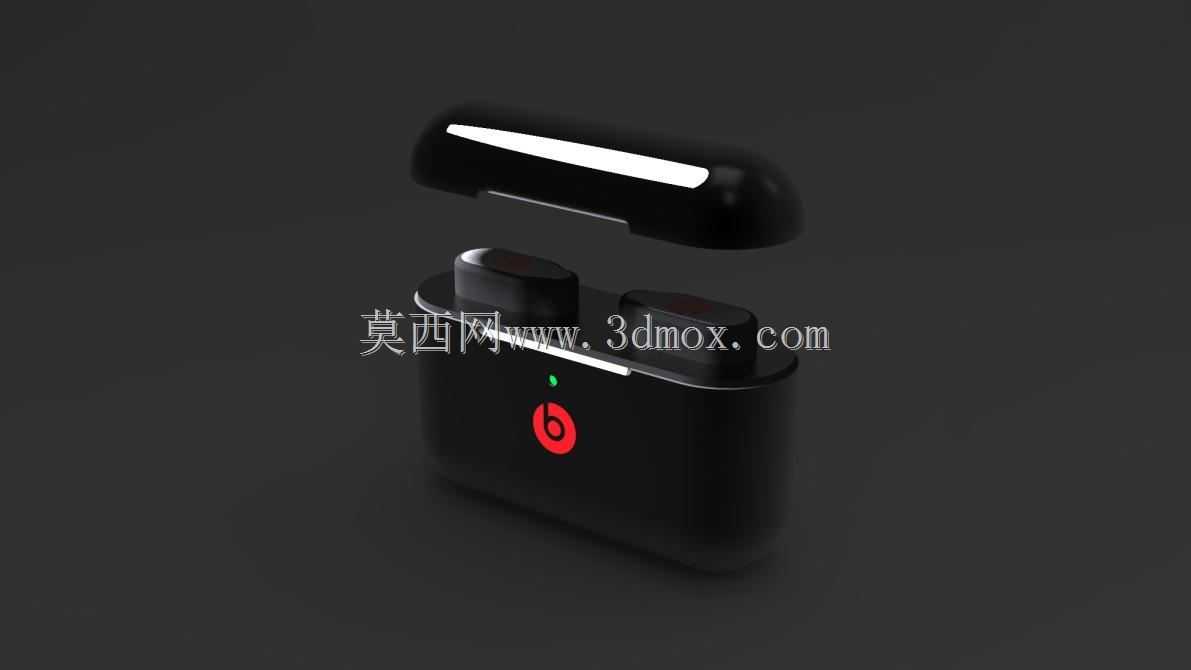

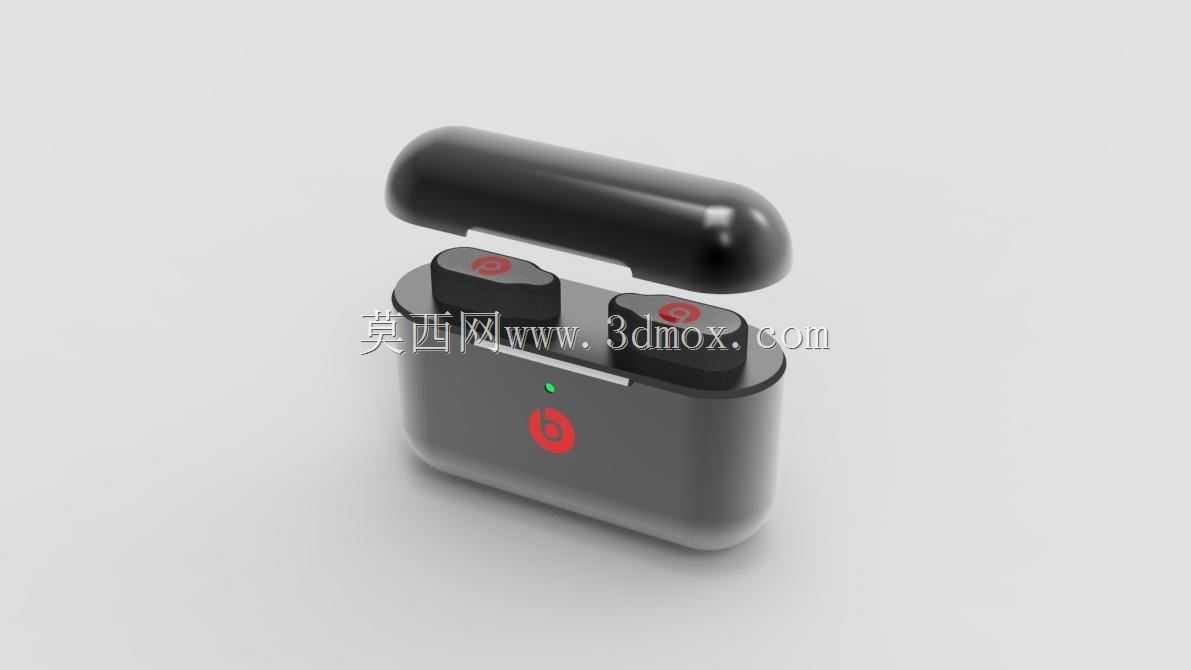

　　这套三维结构完整还原了真无线蓝牙耳机搭配充电收纳仓的整套装配关系，建模过程中优先考虑日常携带场景的使用逻辑，先从用户握持手感反推外壳曲面参数，再向内排布内部元器件的安装空间。日常通勤、运动健身、办公通话场景下，这类产品需要兼顾便携性与防护性，因此外壳曲面做了连续的大圆角过渡，边缘没有尖锐棱角，单手握持时贴合手掌虎口的弧度，放入牛仔裤口袋、随身小包时不会勾刮织物面料。充电仓的开合结构采用内置转轴的隐藏式设计，转轴处预留了0.15mm的转动间隙，开合过程中没有卡滞感，上盖开启角度控制在110度，既保证取放耳机时不会被上盖遮挡视线，又能避免开启角度过大导致转轴长期受力疲劳断裂。仓体内部的耳机放置槽完全贴合耳机外形轮廓，槽位边缘做了0.

　　2mm的导入倒角，耳机放入时可以顺着倒角滑入固定位置，不需要刻意对准，槽位底部预留了磁吸组件的安装位，磁吸件的安装深度控制在1.2mm，既保证吸附力足够让耳机在仓体晃动时不会脱落，又不会因为磁力过强导致取耳机时需要费力抠取。耳机本体的结构设计上，入耳端的弧度参考了国人耳道的平均轮廓数据，佩戴时入耳部分的长度控制在12mm，不会因为深入耳道过久产生胀痛感，耳机外侧的触控区域做了微凸的平面标识，盲操作时可以通过触感快速找到触控位置，不需要摘下耳机确认按键位置。电路部分的安装空间预留上，充电仓内部给锂电池预留了长42mm、宽22mm、厚8mm的矩形安装腔，腔室周围预留了1mm的布线空间，充电接口设置在仓体底部的居中位置，接口周围做了0.

　　3mm的凸台防护，日常插拔充电线时不会磨损仓体外壳表面。耳机内部的空间分别给发声单元、蓝牙天线、纽扣电池、触控电路板预留了独立的安装位，各部件之间预留0.1mm的隔筋位置，避免组装时部件移位产生干涉。整套结构的壁厚控制均匀，外壳主体壁厚统一为1.8mm，转轴位置局部加厚到2.5mm保证结构强度，壁厚过渡位置做了渐变处理，避免注塑生产时出现缩痕、缺胶的问题。表面处理上，外壳外表面预留了0.1mm的喷涂厚度空间，做亮面质感处理时不会因为喷涂导致装配间隙变小，logo位置的凹槽深度控制在0.3mm，采用填漆工艺时不会出现溢漆的问题。开合处的配合间隙控制在0.1mm，既保证开合活动顺畅，又不会出现缝隙过大进灰的问题，

　　仓体上下盖的合模线设置在侧面的居中位置，后续做表面抛光处理时可以方便打磨去除合模线痕迹。耳机与充电仓的充电触点位置做了对位设计，耳机放入仓体后触点完全对齐，接触压力控制在0.5N，既保证充电时接触稳定不会断连，又不会因为压力过大导致触点长期磨损氧化。整体外形尺寸上，充电仓闭合后的整体长度为62mm，宽度为48mm，厚度为25mm，整体重量控制在45g左右，携带时不会有明显的坠重感，耳机单只重量控制在5g，佩戴时耳部不会有明显的负重感，适合长时间佩戴使用。
