手动对夹式蝶阀结构三维设计

项目分类:阀门 发布时间:2023-08-07 ID:704964
  • 手动对夹式蝶阀结构三维设计
  • 手动对夹式蝶阀结构三维设计

  在市政给排水、化工流体输送、暖通空调循环水、轻工制程管路等场景中,蝶阀是应用占比极高的截断与调节类管路元件,这款手动驱动的对夹式蝶阀结构,完全围绕中小口径管路的安装与使用需求完成三维建模设计,所有结构细节均匹配实际工程应用的装配逻辑。从实际安装边界来看,该蝶阀采用对夹式连接结构,阀体两侧的带孔法兰耳完全适配对应公称通径的管路法兰螺栓孔距,安装时无需额外配置配对法兰,直接将阀体夹在两端管路法兰之间,穿入连接螺栓紧固即可完成固定,相比法兰式蝶阀能节省30%左右的安装轴向空间,尤其适合管路排布紧凑、安装操作空间受限的工况场景,比如楼宇管井内的给排水立管、车间设备旁的旁通管路等位置。

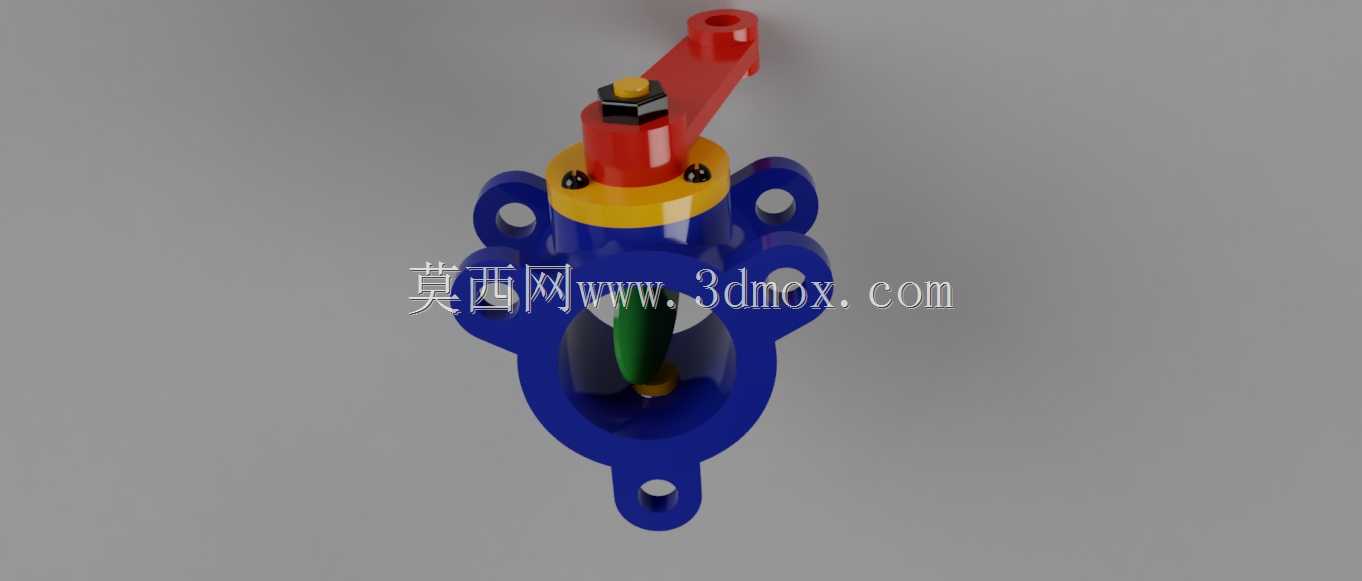

  从功能特性层面看,这款蝶阀的核心启闭件为绕阀杆轴线旋转的蝶板,阀杆顶部连接红色的手动操作手柄,手柄与阀杆的连接采用方轴配合结构,可完全消除传动间隙,操作时的力矩传递无滞后,手柄上设置的定位结构可配合阀体顶部的黄色定位圈实现多档位开度锁定,既能完成全关到全开的截断操作,也可将蝶板固定在0-90度之间的任意开度位置,实现管路流量的线性调节,适配需要动态调整管路流量的工况。阀体采用流线型的流道设计,全开状态下蝶板厚度是流道内唯一的阻流部件,流阻系数仅为0.2-0.3,远小于同口径截止阀的流阻,流体通过时的压力损失极小,可有效降低管路输送系统的动力损耗。

  从设计思路的细节来看,阀体顶部的阀杆密封部位采用多层填料密封结构,建模时还原了填料压盖、压紧螺栓的完整结构,可通过调整压紧螺栓的预紧力补偿填料磨损带来的密封间隙,避免阀杆位置出现介质外漏;蝶板与阀体之间的密封副采用软密封结构设计,密封面的贴合角度经过反复校核,全关状态下可实现零泄漏,适用于水、油品、低压气体等多种介质的截断需求。阀体底部设置的定位凸耳可在安装时与管路法兰的定位槽配合,避免安装过程中阀体出现偏移,保证蝶板旋转时不会与两侧管路发生干涉。操作手柄的长度经过力矩匹配设计,公称压力范围内的工况下,单人无需借助加力杆即可完成启闭操作,手柄端部的挂孔可用于加装锁具,在设备检修、管路断开等场景下可将阀门锁定在全关位置,防止误操作引发的安全事故。

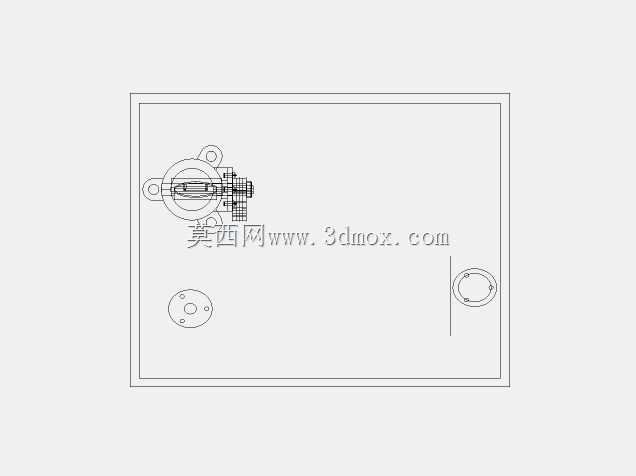

  从结构尺寸的适配性来看,这款蝶阀的结构长度完全符合对夹式蝶阀的行业通用尺寸标准,可直接替换同通径同压力等级的现有蝶阀产品,无需调整两端管路的间距,降低管路改造的成本与工作量。阀杆采用上下两段式支撑结构,上下支撑点均设置了耐磨轴套,可承受蝶板在介质流动过程中产生的径向冲击力,避免阀杆出现弯曲变形,延长阀门的整体使用寿命。阀体上的连接螺栓孔采用长圆孔设计,可适配一定范围内的法兰孔距偏差,降低现场安装时的对位难度,即使管路法兰存在少量焊接变形,也能顺利完成安装紧固。在三维建模过程中,所有零件的配合间隙均按照实际机械加工的公差要求设置,比如阀杆与轴套的配合间隙、蝶板与密封面的过盈量、手柄与阀杆的配合公差等,完全符合实际生产加工的工艺要求,可直接用于指导生产加工、装配工艺模拟,也可用于管路系统的整体装配干涉检查,提前预判管路排布中可能出现的安装冲突问题。
