多通路气动夹管阀管路集成结构设计

　　这套夹管阀集成结构，主要面向粉体输送、浆液传输类工况的管路通断控制需求，在化工原料输送、粮食加工粉料转运、矿山尾矿浆输送这类容易出现介质卡涩、磨损阀体内腔的场景中，夹管阀依靠胶管形变实现通断的结构特性，相比传统闸阀、蝶阀有更突出的抗堵、耐磨损优势，不会出现介质颗粒卡滞密封副导致的关不严问题。

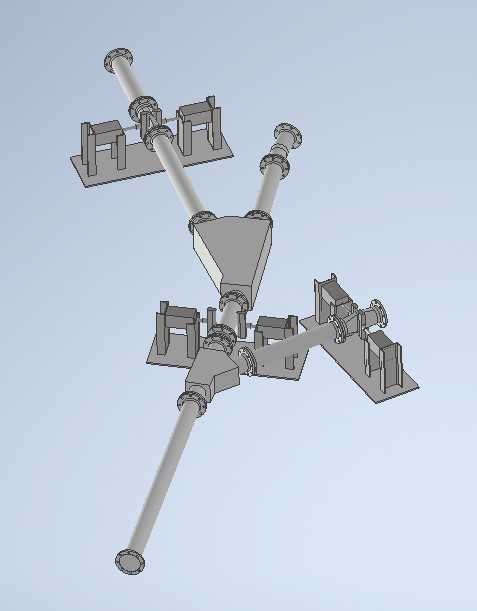

　　从结构设计逻辑来看，整套阀组采用了集成式汇流排布，没有采用单阀独立串接在管路上的常规方案，而是通过三角构型的汇流块将多组夹管执行机构整合在统一安装底座上，这样的设计首先压缩了管路排布的占用空间，常规单阀独立安装需要为每台阀门预留单独的安装支架、操作维护空间，多通路并行排布时管路弯折多、流阻大，集成式底座将三组夹管执行单元的安装基准统一，底座上预留的地脚安装孔可以直接通过膨胀螺栓固定在设备机架或者混凝土基础上，不需要额外为每个阀门焊接独立支架，大幅减少现场安装的焊接、校准工作量。

　　夹管执行机构的设计采用了平行夹合的结构形式，两侧的夹块通过气动驱动实现同步对中运动，挤压穿设在中间的柔性胶管实现管路截断，松开时胶管依靠自身弹性恢复通流状态。夹块的工作面做了圆弧过渡处理，不会在夹合过程中割伤胶管外壁，相比平口夹块的结构，圆弧面的接触应力分布更均匀，能有效延长胶管的使用寿命，减少易损件更换频率。执行机构的导向部分采用了双侧导柱结构，保证夹合过程中两块夹块始终保持平行，不会出现偏斜导致的胶管夹合不严、局部磨损过快的问题，导柱与安装座之间配置了自润滑衬套，长期往复动作也不会出现卡滞，不需要频繁加注润滑脂维护。

　　管路连接端全部采用标准法兰结构，法兰的密封面尺寸、螺栓孔间距匹配常规工业管道的法兰标准，现场安装时不需要额外制作过渡接头，直接与现场工艺管道对接即可。汇流块内部的流道做了圆弧过渡处理，没有直角弯折结构，介质流经汇流部位时不会出现局部涡流，既能降低流阻减少输送过程的压力损失，也能避免带颗粒介质在直角部位沉积造成的流道堵塞。整套结构的安装边界做了充分考量，底座下方预留了足够的胶管更换操作空间，不需要拆卸整个阀组就能完成内部胶管的更换，日常维护时只需要松开法兰连接螺栓，抽出旧胶管更换新件即可，单根胶管更换作业可以在十分钟内完成，大幅降低停机维护的时间成本。

　　从实际使用的适配性来看，这套集成阀组可以实现单路输入、三路独立输出的通断控制，也可以根据工艺需求调整为多路输入单路输出的汇流模式，气动驱动的响应速度快，夹合动作可以在1秒内完成，适合需要频繁切换管路通断的工艺环节，比如配料系统的不同料仓进料切换、浆液输送的支路分配等场景。夹管阀的通断过程中，介质只与胶管内壁接触，执行机构、金属结构件都不与输送介质接触，因此输送腐蚀性介质时只需要更换对应耐腐材质的胶管即可，不需要对整体金属结构做防腐处理，适配性更强。整套结构的受力设计经过校核，底座采用加厚钢板焊接成型，夹合过程中执行机构的反作用力全部由底座和导柱承担，不会传递到连接的工艺管道上，避免管道长期受附加应力导致的法兰泄漏、管道焊缝开裂问题。在排布设计上，三组执行机构之间预留了足够的气动管路走线空间，气动接头可以布置在阀组的外侧，接气管时不需要探入结构缝隙内部，现场配管作业的操作空间充足，后期排查气管漏气故障也更方便。
