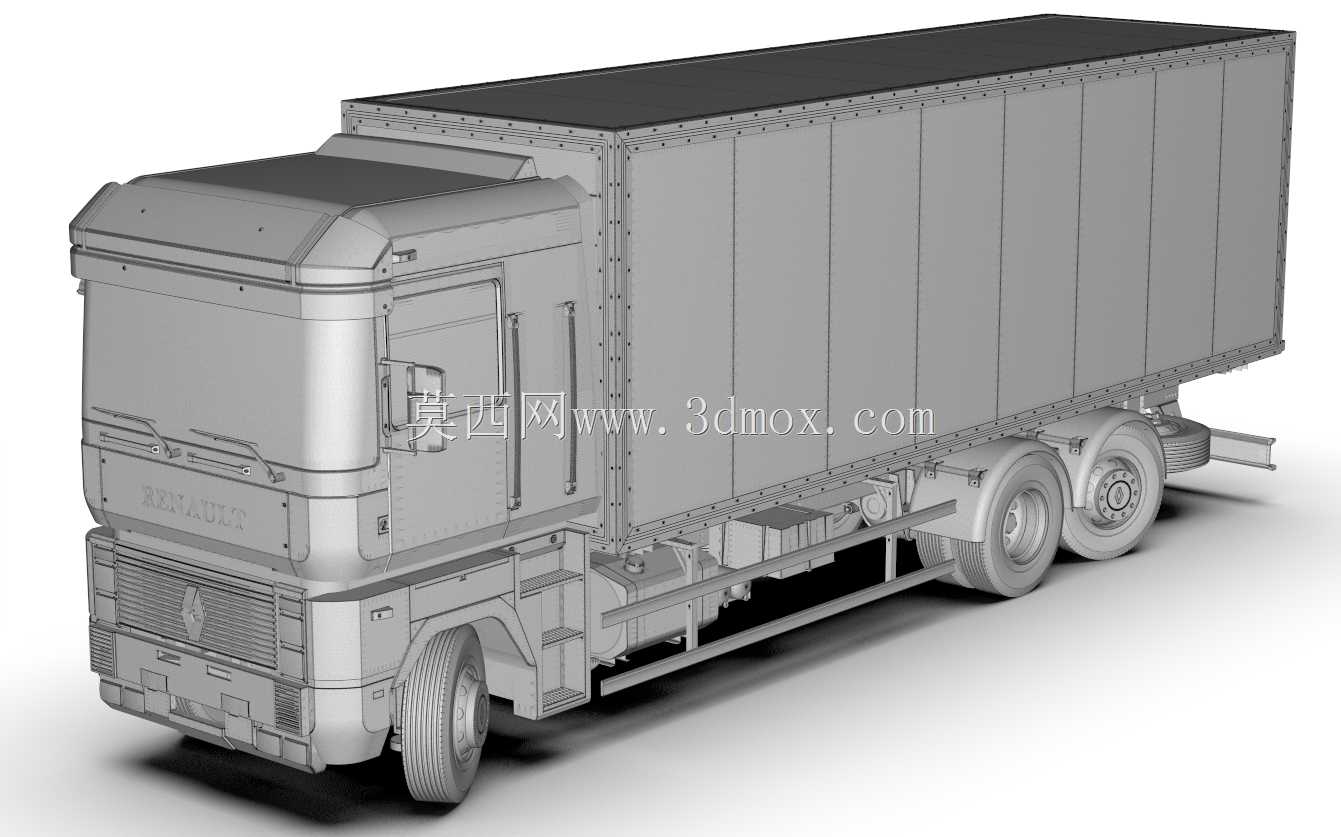

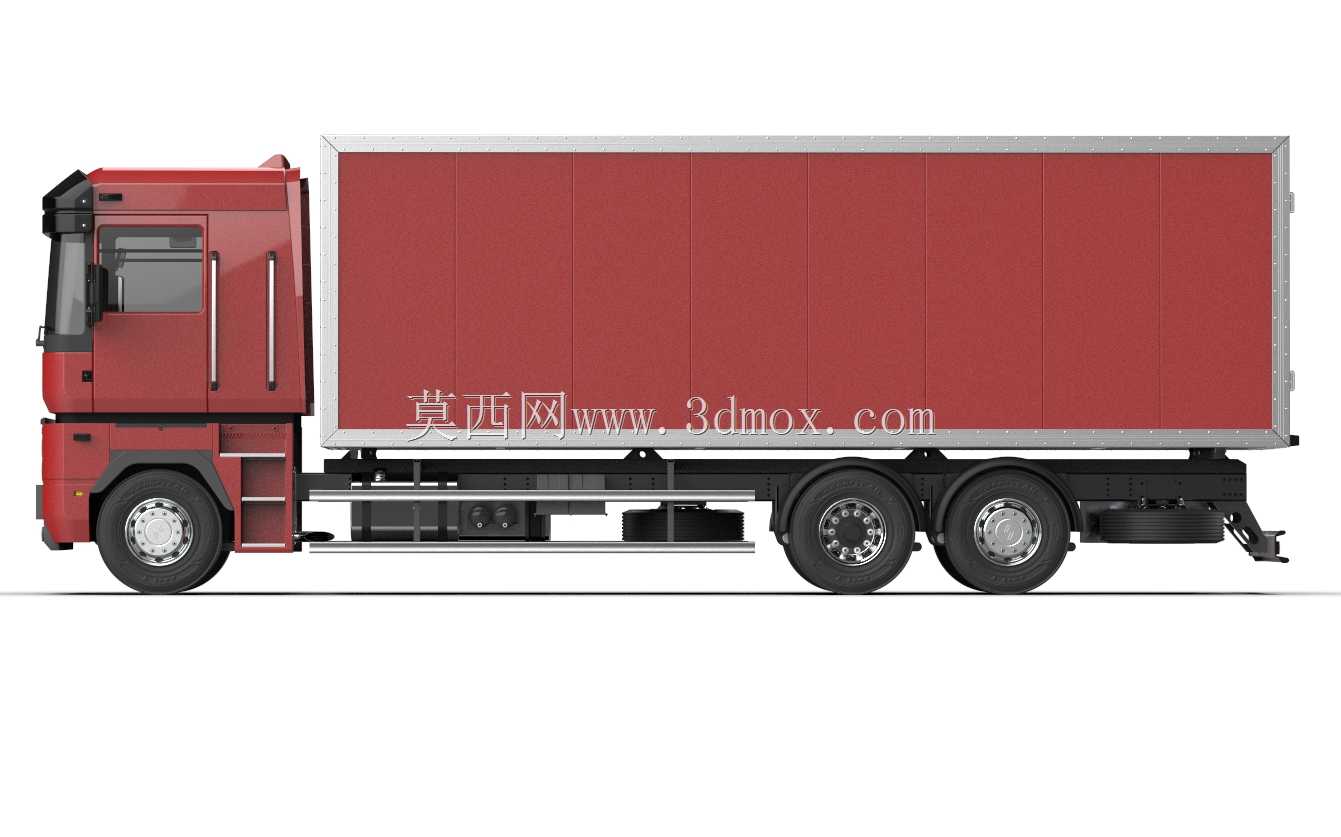

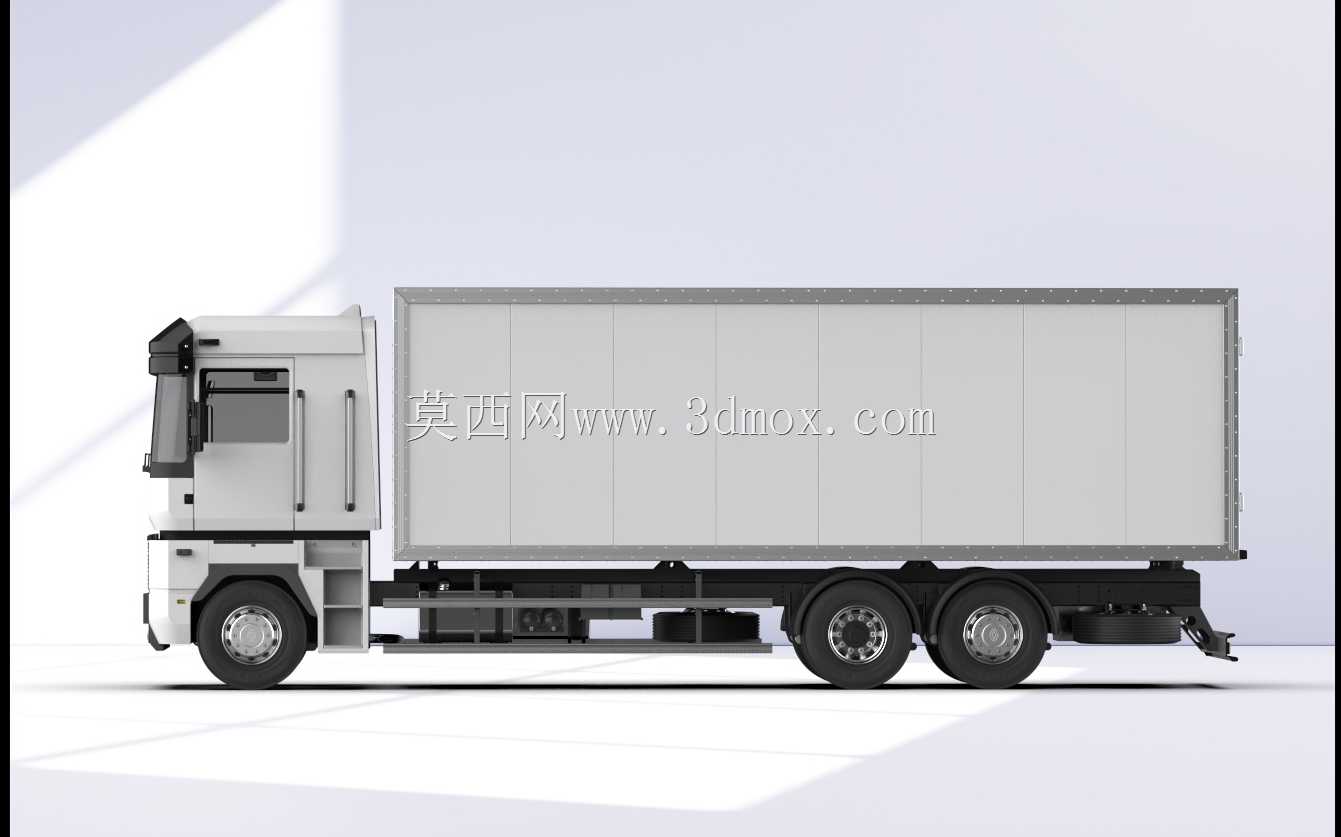

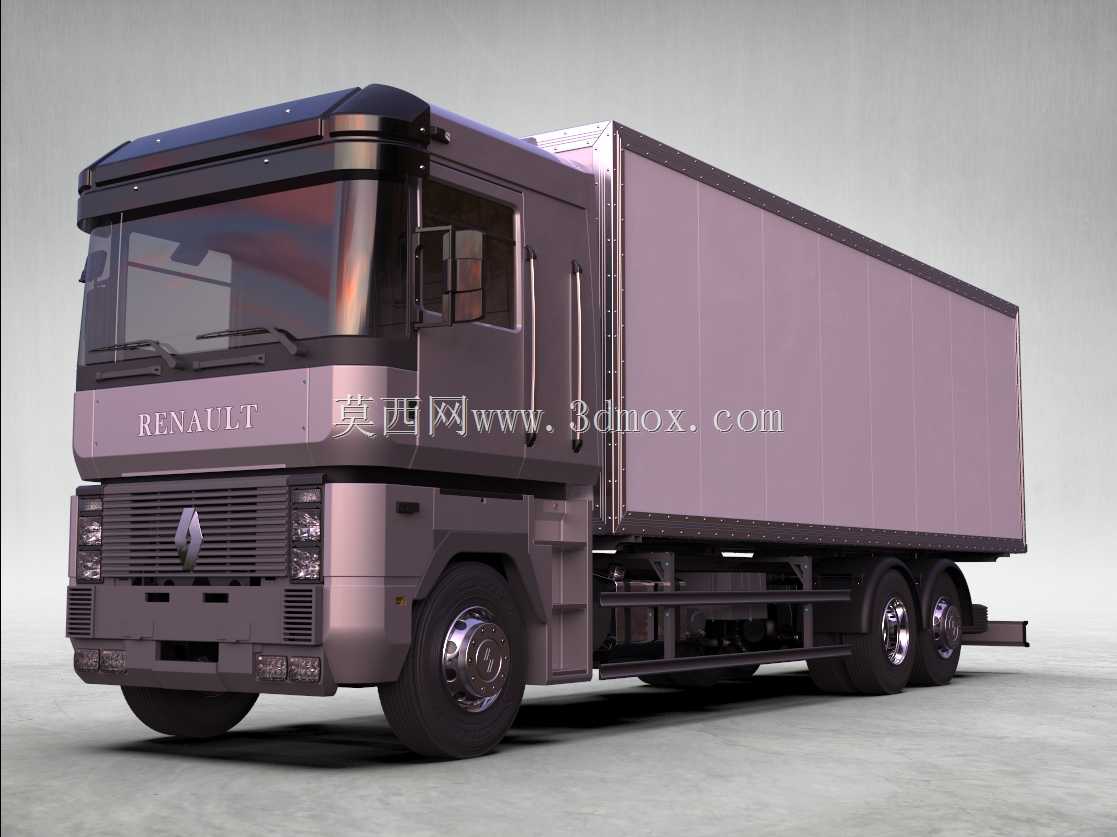

雷诺马格南6X2厢式货运重卡整车结构

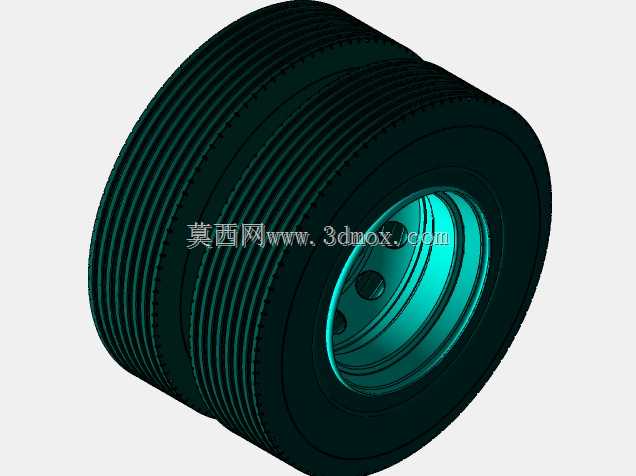

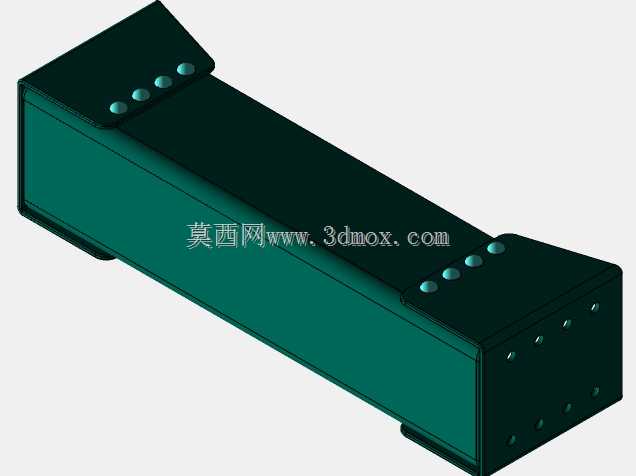

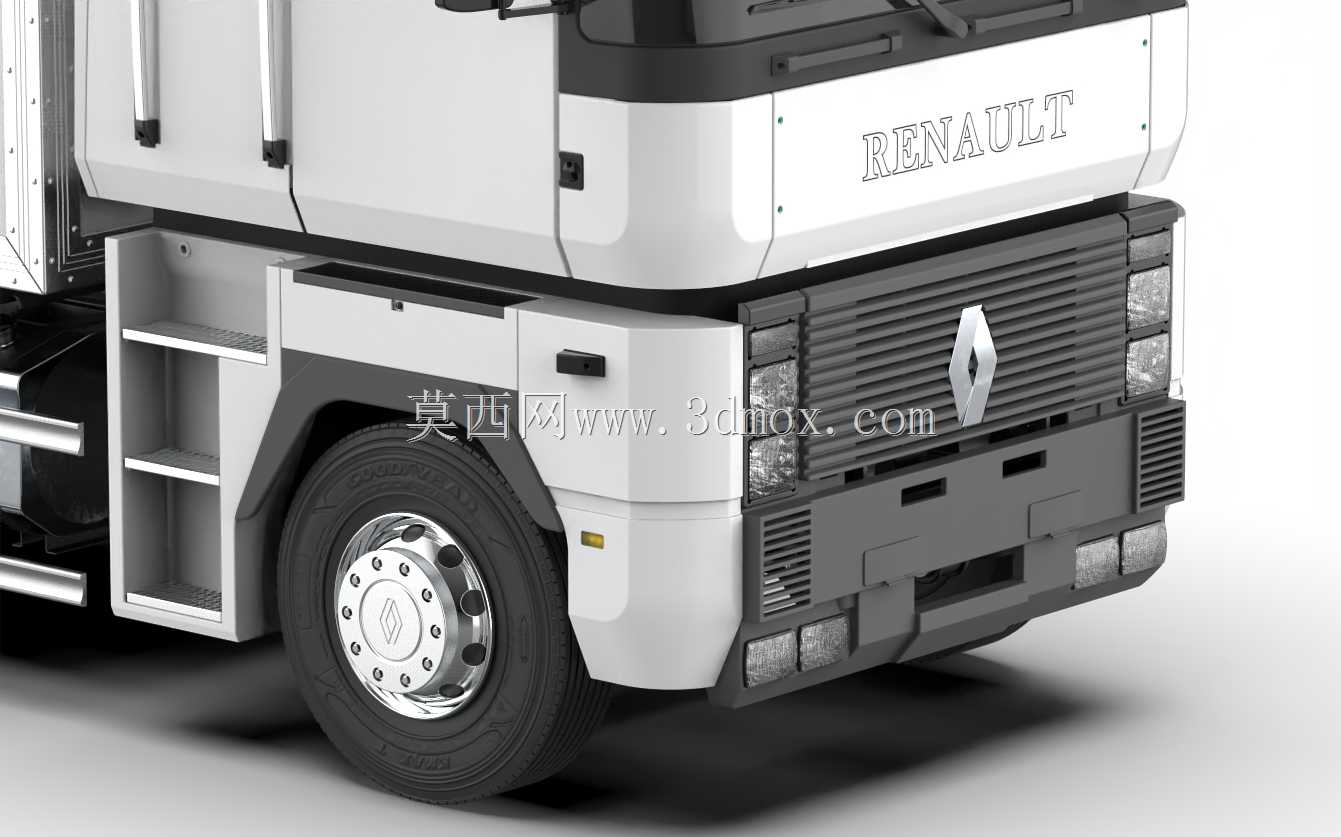

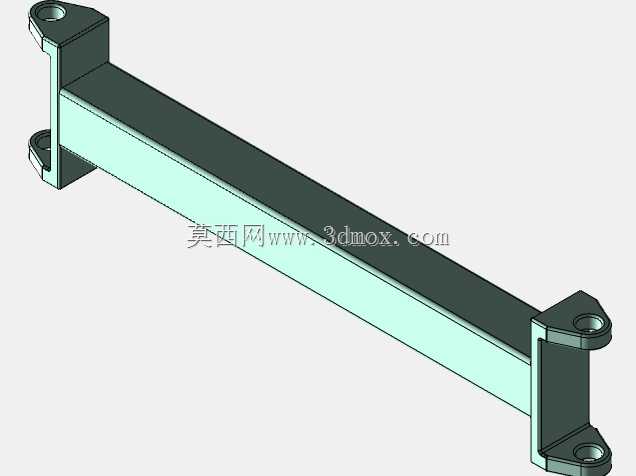

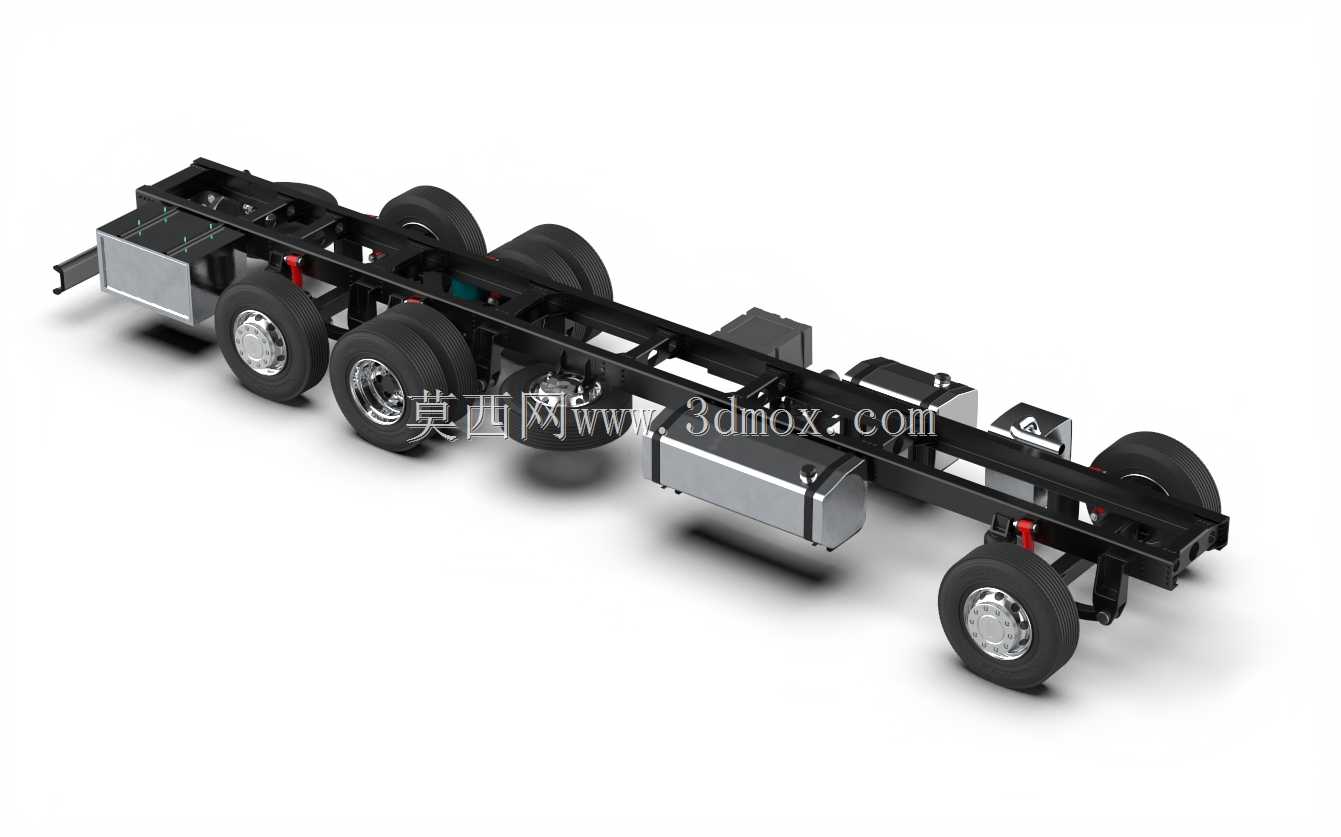

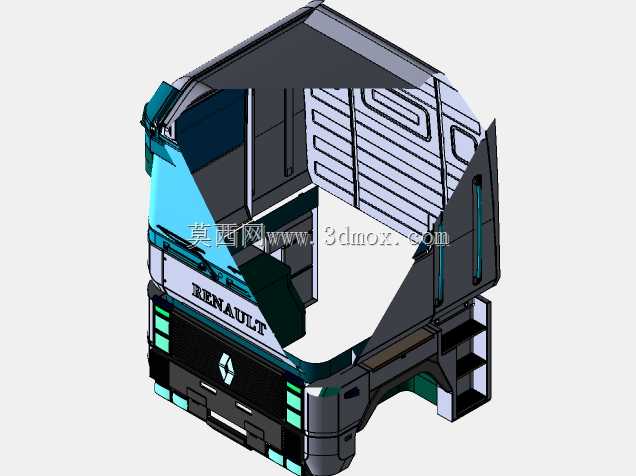

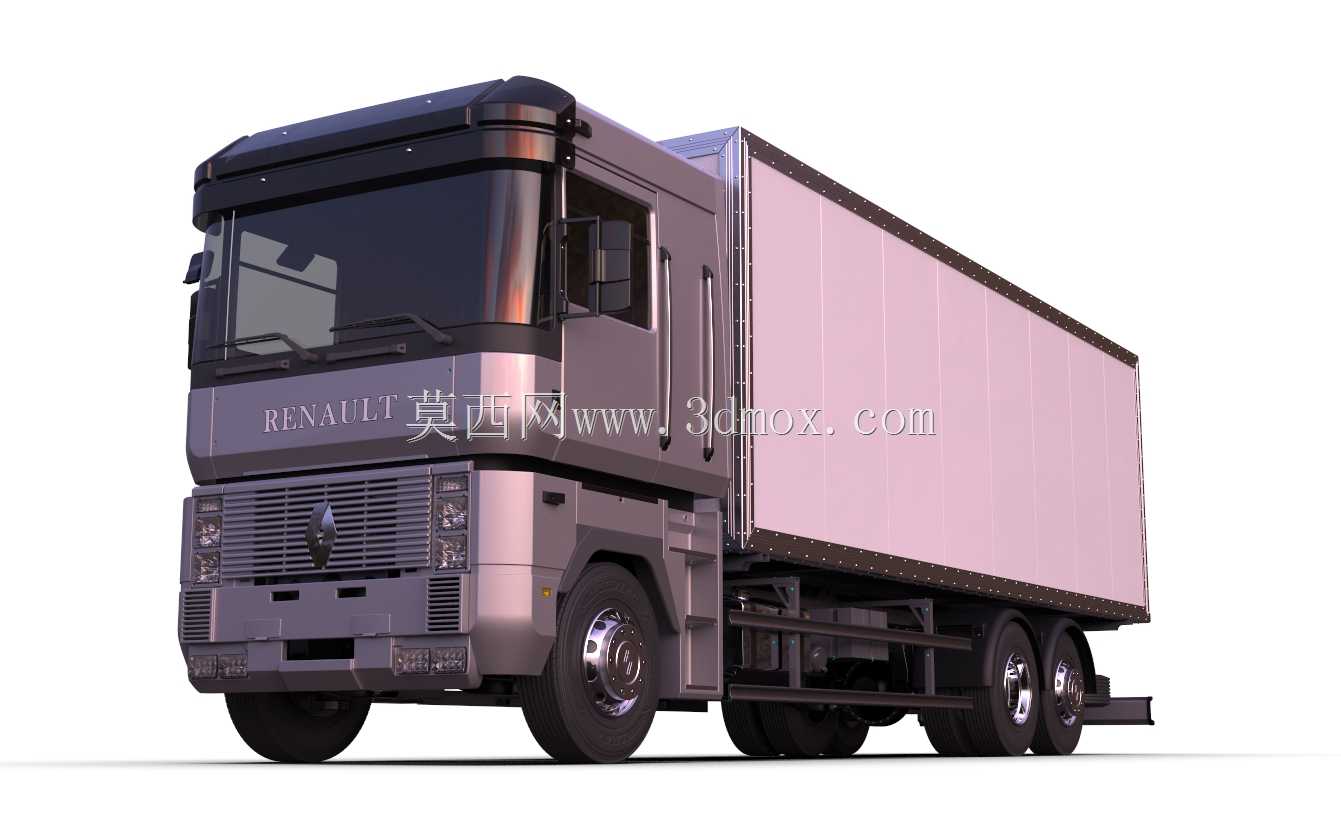

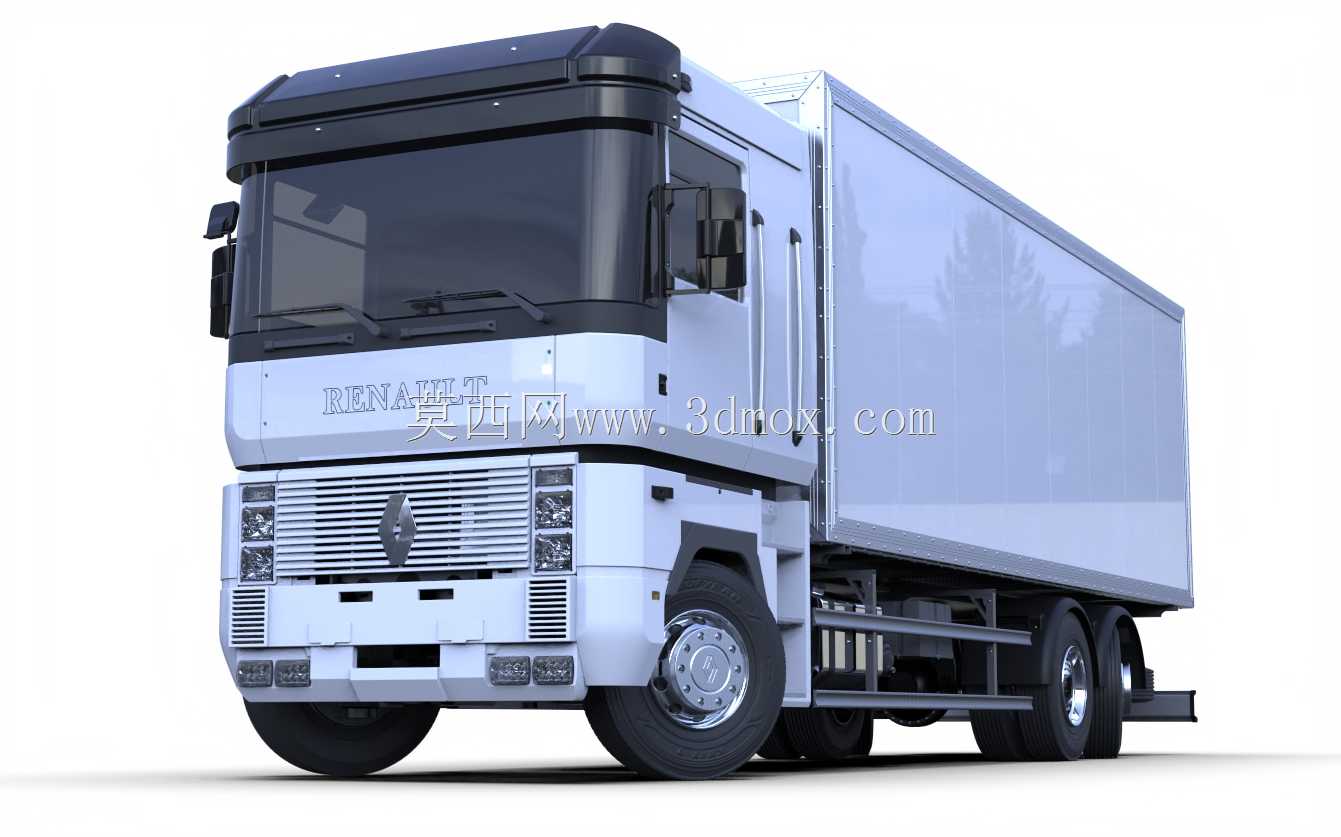

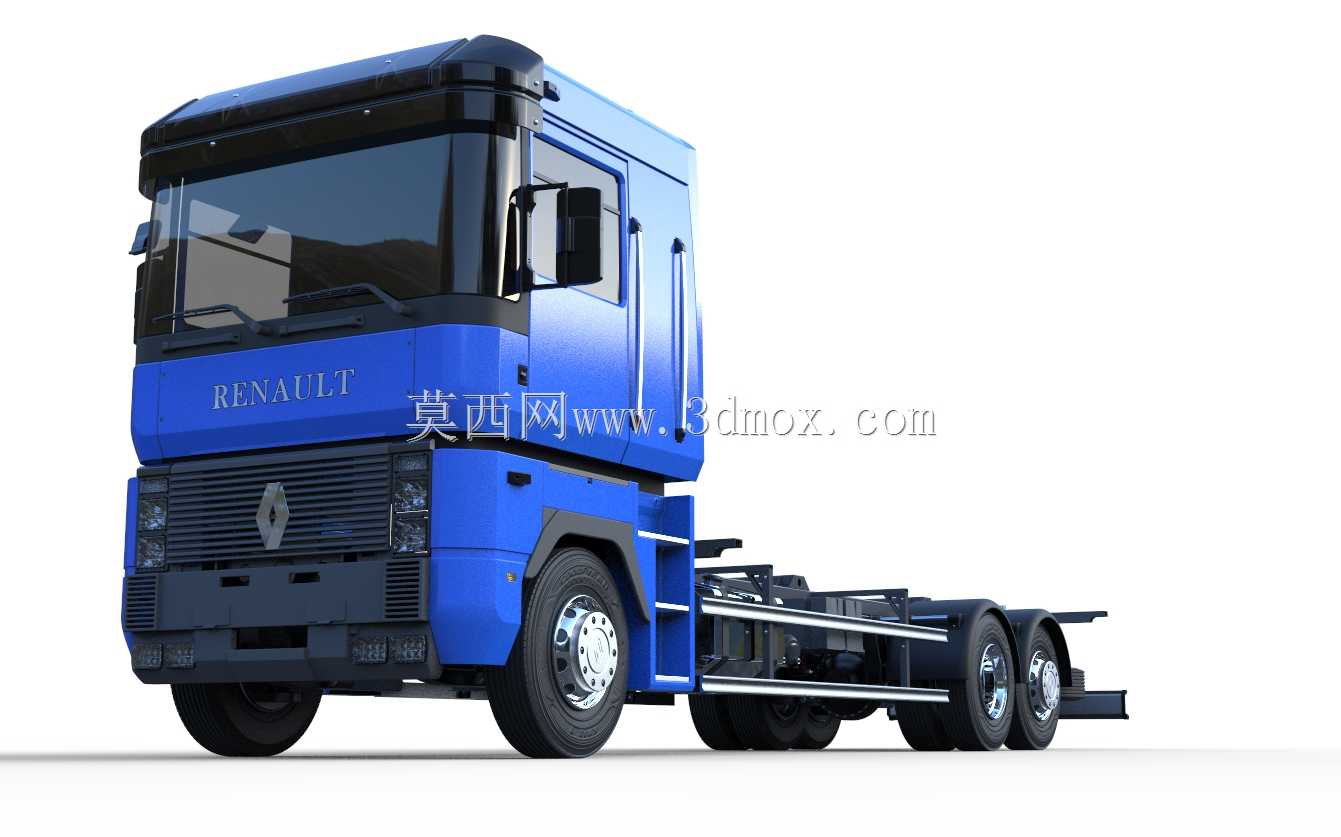

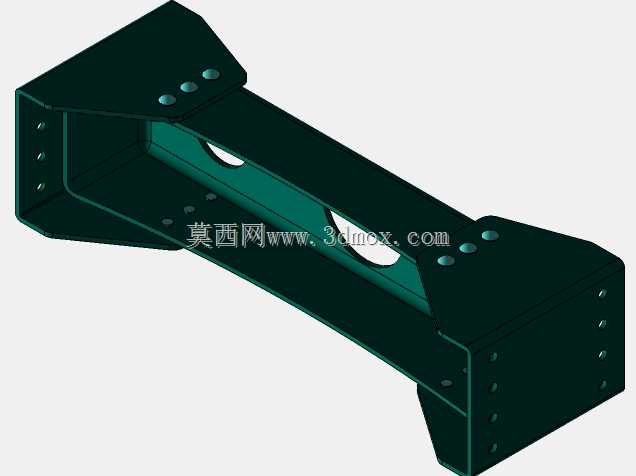

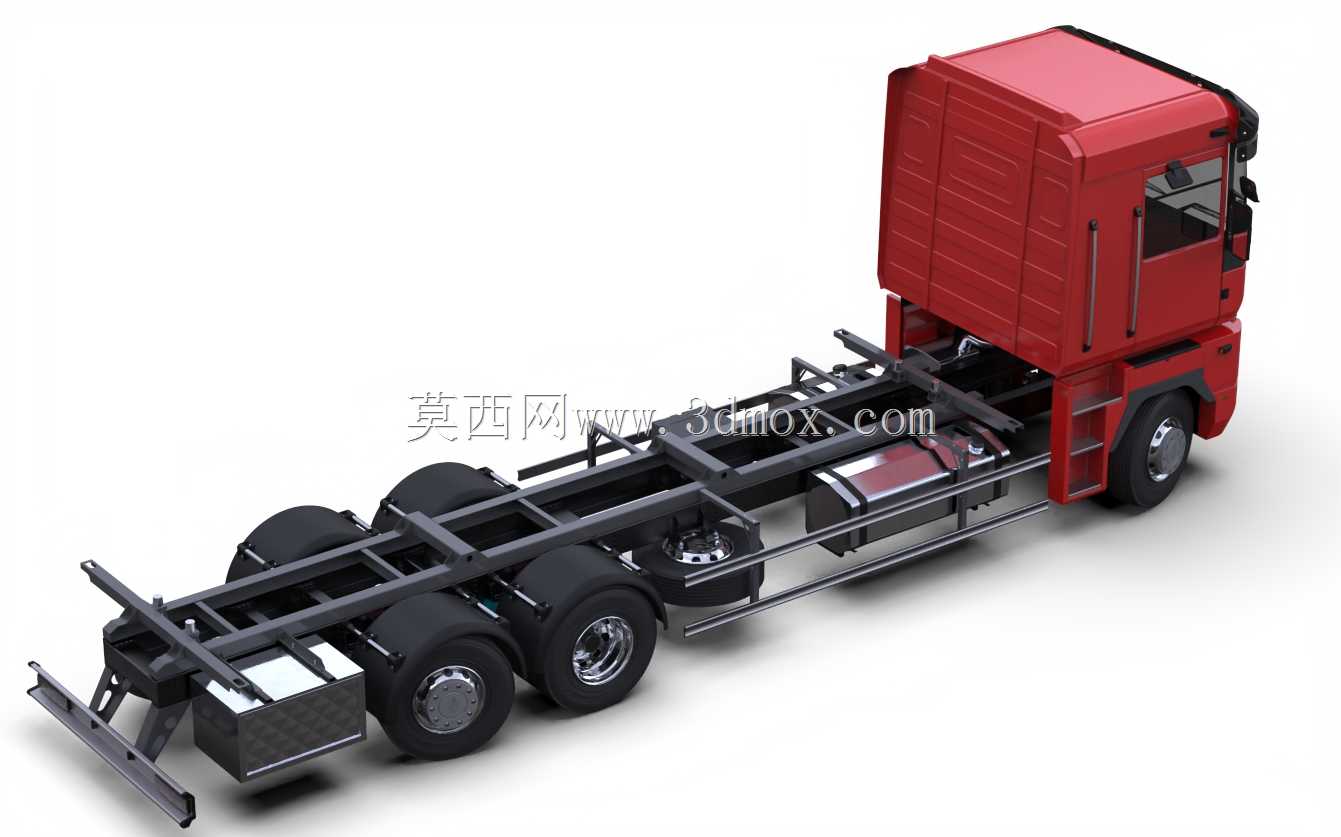

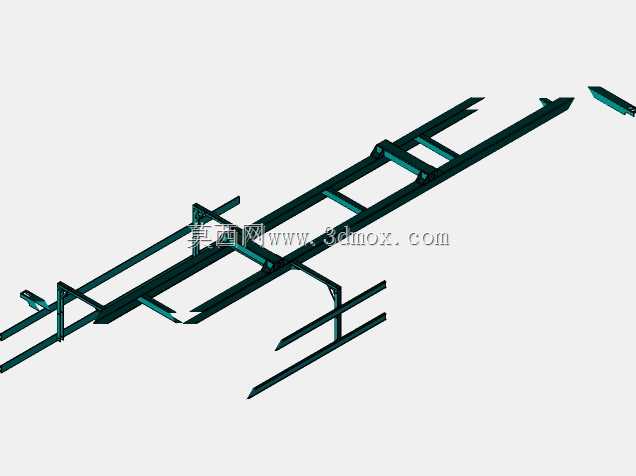

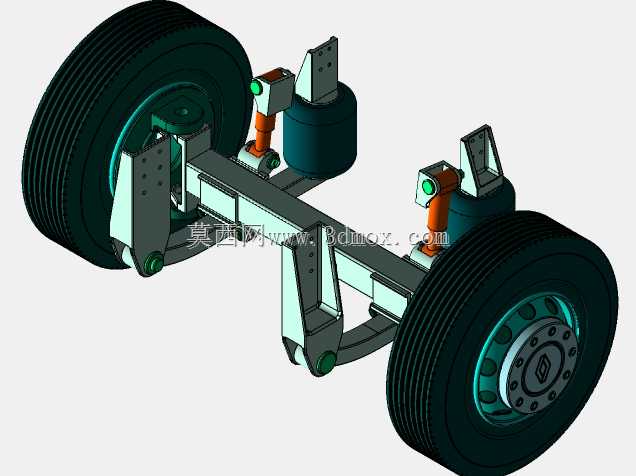

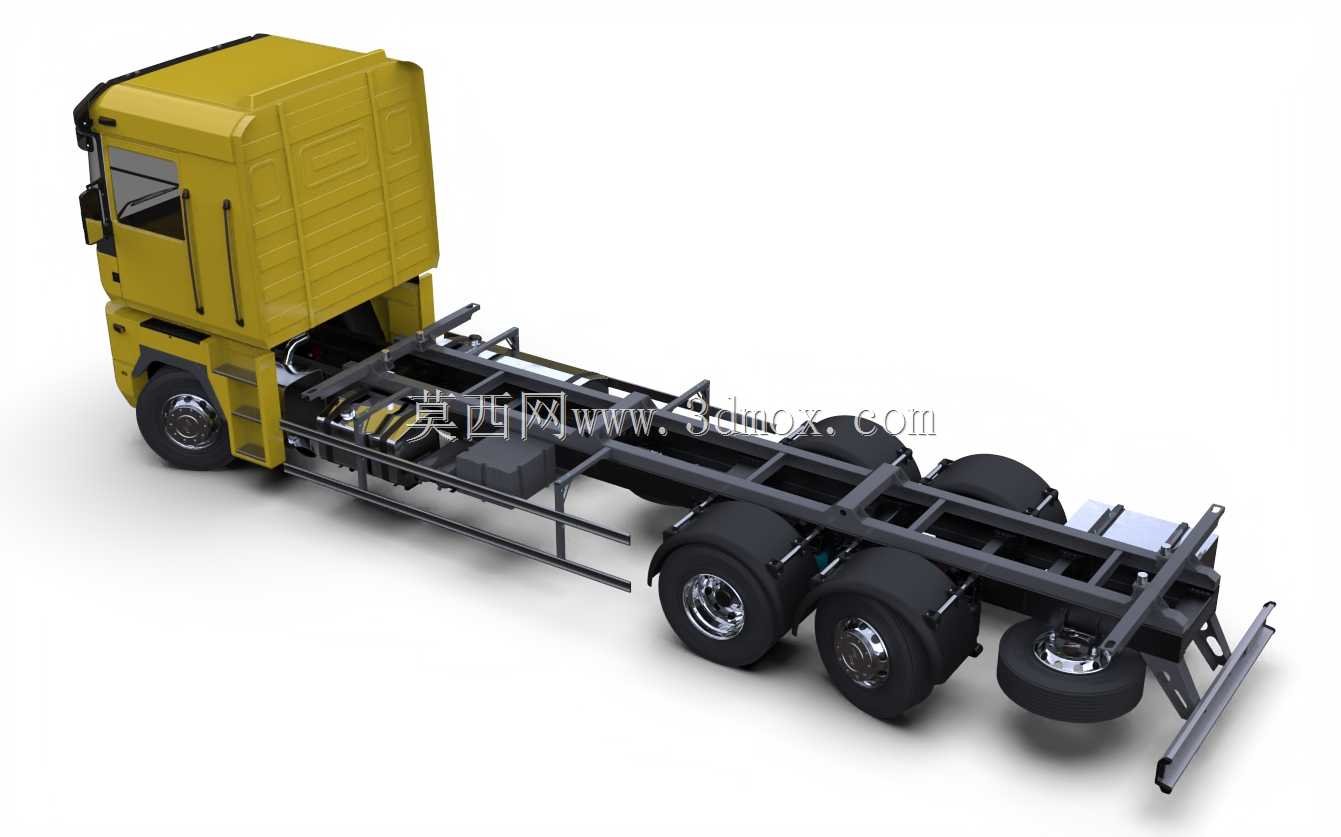

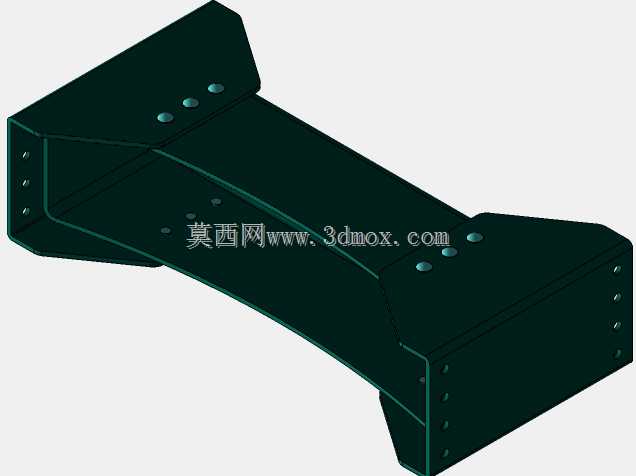

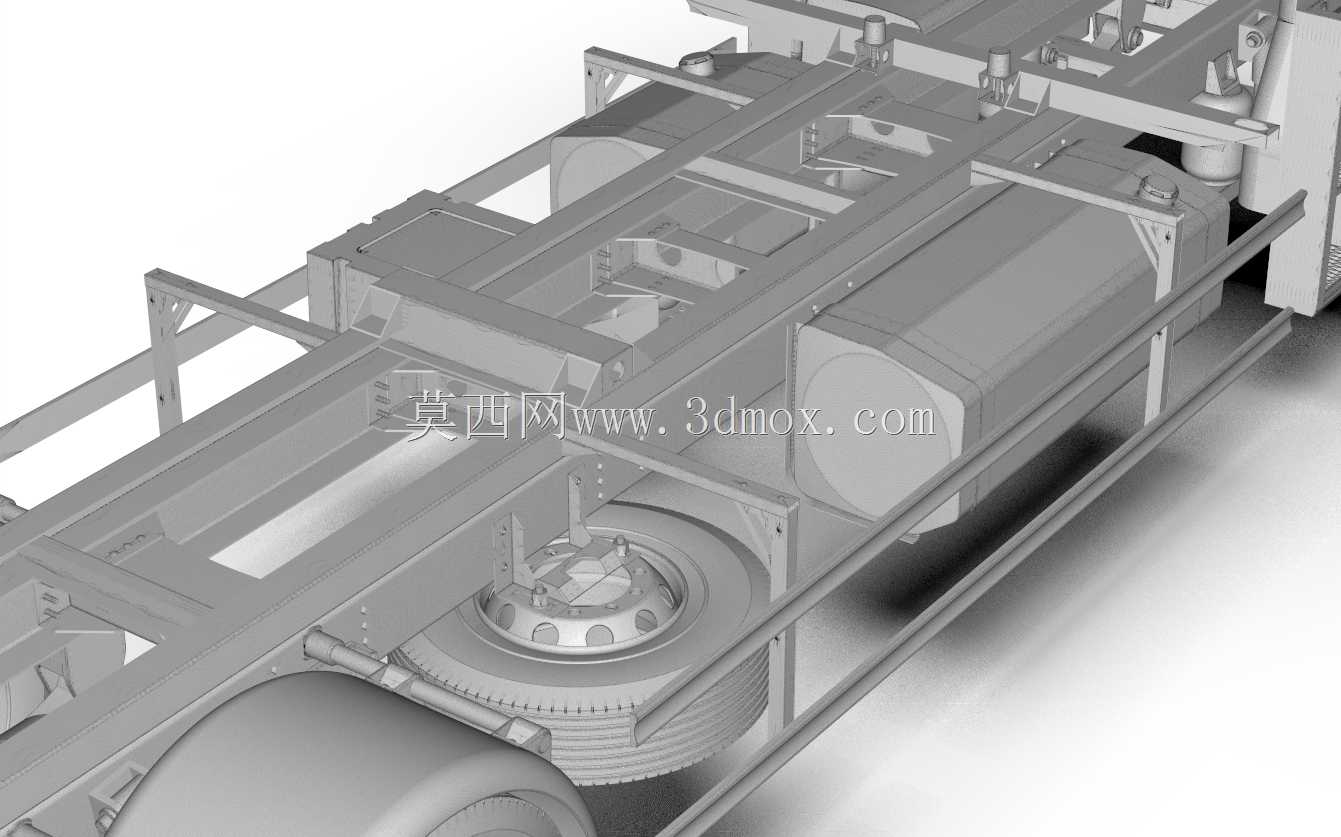

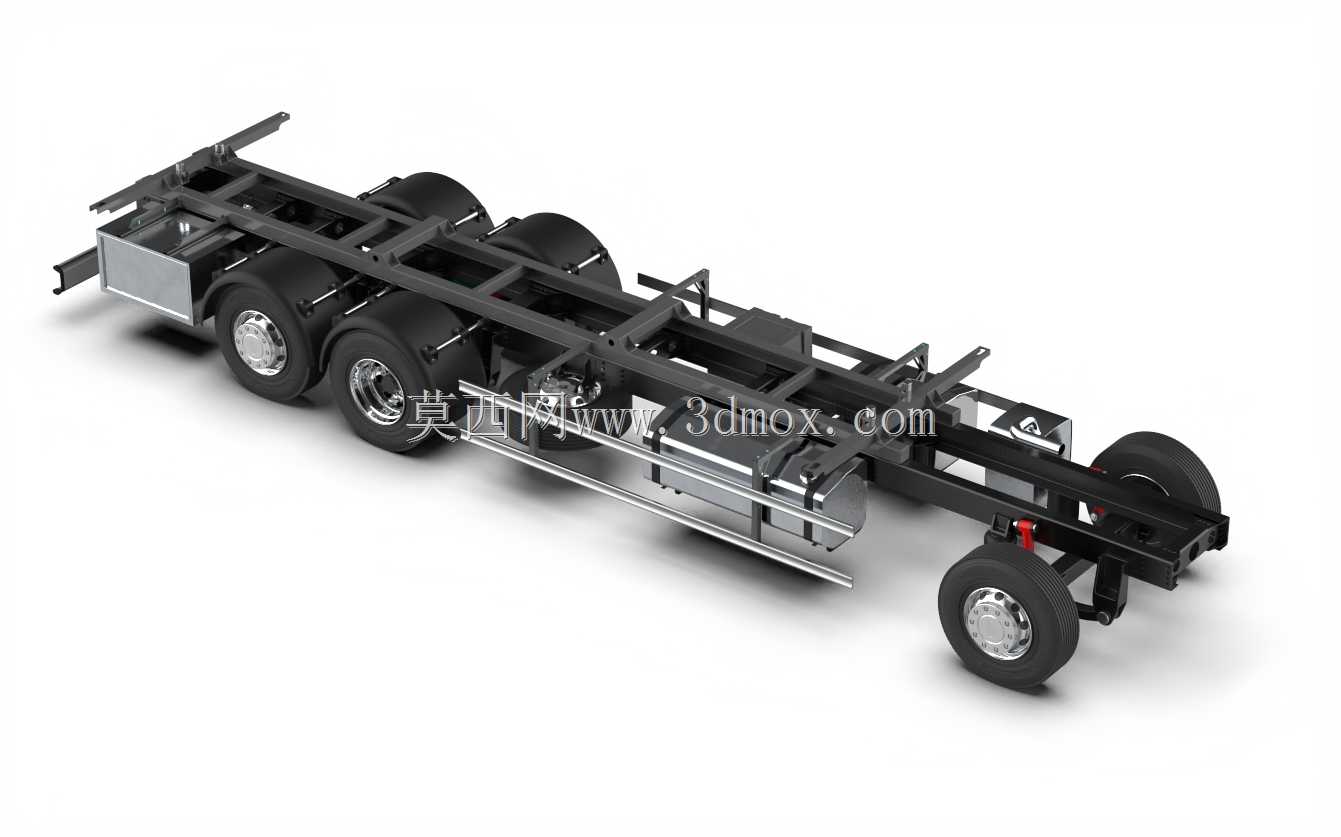

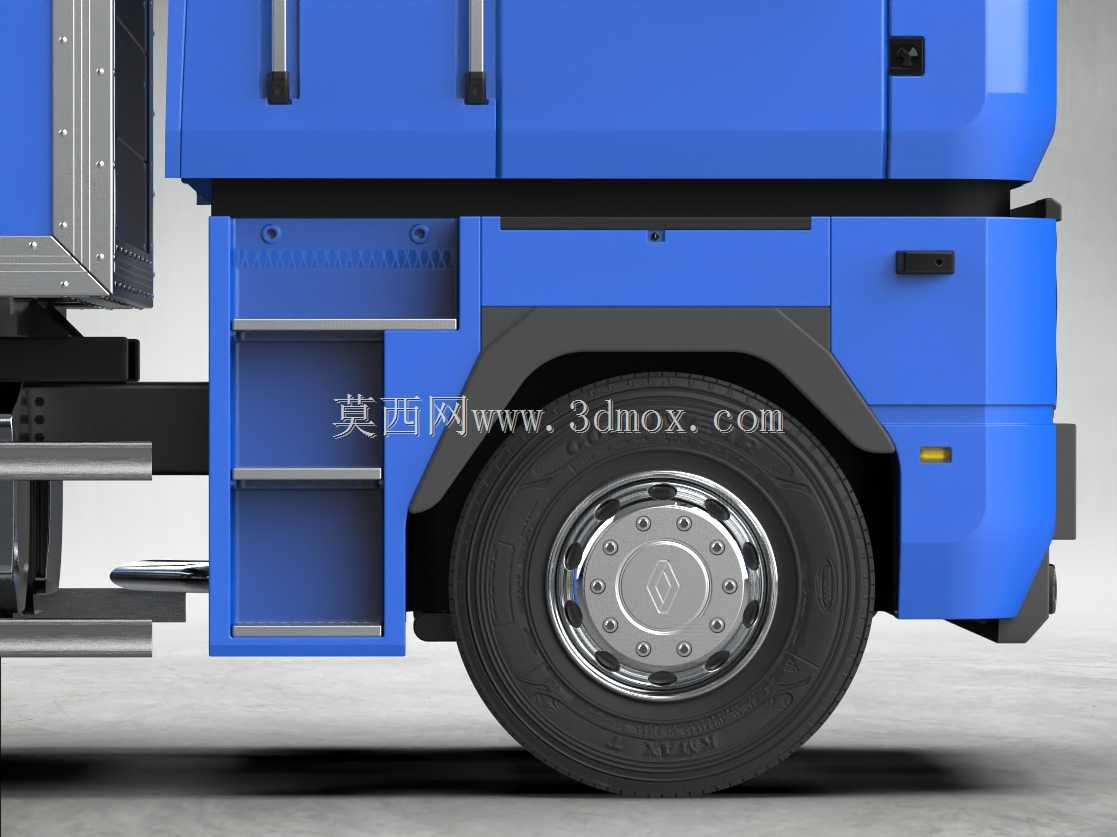

　　该款6X2驱动形式的厢式货运重卡，主要面向干线长途公路物流运输场景，承担零担货物、成品工业物料、快消品等标准化包装货品的跨区域转运任务，适配国内高等级公路、城际快速路的通行工况，可满足总质量限值下的中长途高效运输需求。整车采用平头高顶驾驶室布局，最大化压缩驾驶室纵向占用空间，为后部货厢预留足够的装载长度，同时高顶设计可提供双卧铺的驾乘休息空间，适配双人轮班的长途运输作业模式。底盘部分采用6X2的轴荷分配设计，前桥为转向桥，中间驱动桥为双胎布局，后桥为随动提升承载桥，在轻载工况下可提升后桥减少轮胎磨损与行驶阻力，重载工况下落下后桥分担轴荷，兼顾不同载重状态下的行驶经济性与承载能力。车架采用变截面高强度钢纵梁搭配横梁铆接结构，

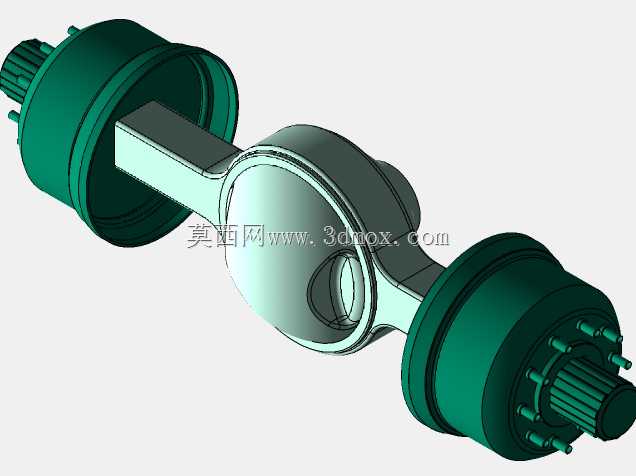

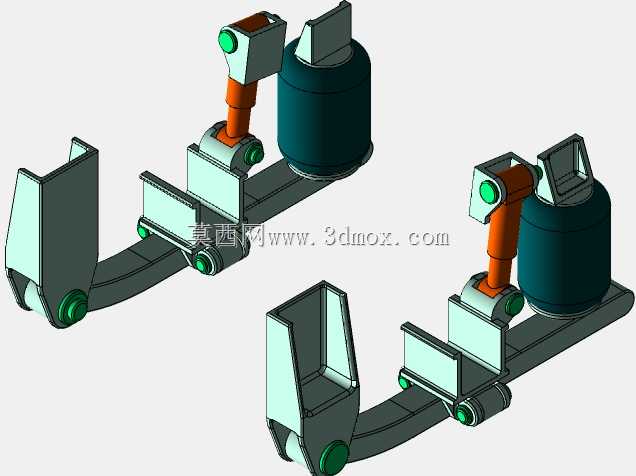

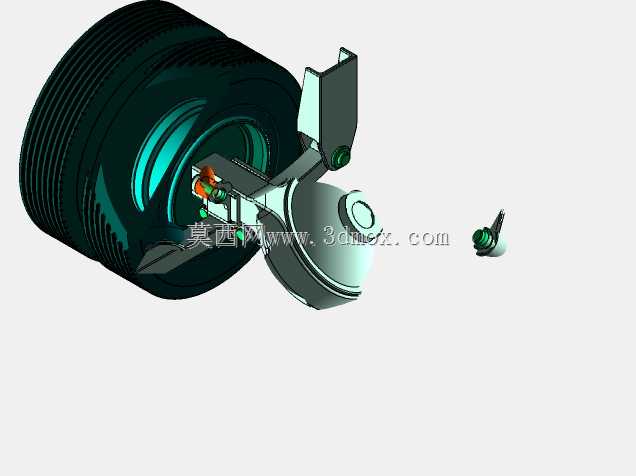

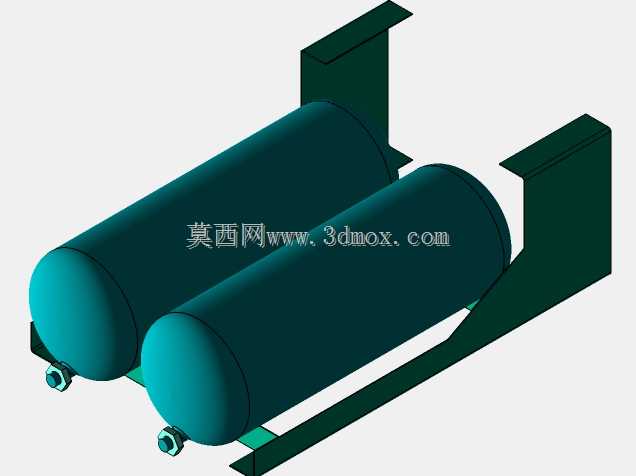

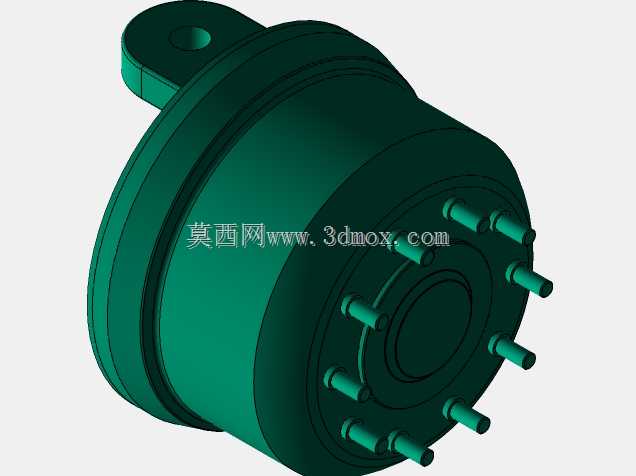

　　纵梁截面高度根据轴荷分布做差异化设计，在驾驶室下方、悬架安装点、牵引销区域做局部加强，平衡整车自重与结构强度需求。动力总成采用发动机前置后驱的传统重卡布局，发动机横置于驾驶室下方，通过离合器连接多挡位手动变速器，传动轴分段连接中间驱动桥，随动桥不参与动力输出，仅承担垂直载荷。悬架系统前桥采用少片变截面钢板弹簧搭配筒式减振器，兼顾空载行驶平顺性与重载承载能力，驱动桥与随动桥采用多片钢板弹簧搭配横向稳定杆结构，抑制货厢侧倾，提升高速行驶稳定性。转向系统采用液压助力循环球转向器，匹配大转角转向节设计，满足整车在物流园区、装卸货场的小半径转弯需求。制动系统采用气压制动回路，前后桥均配备鼓式制动器，搭配发动机制动、排气辅助制动结构，

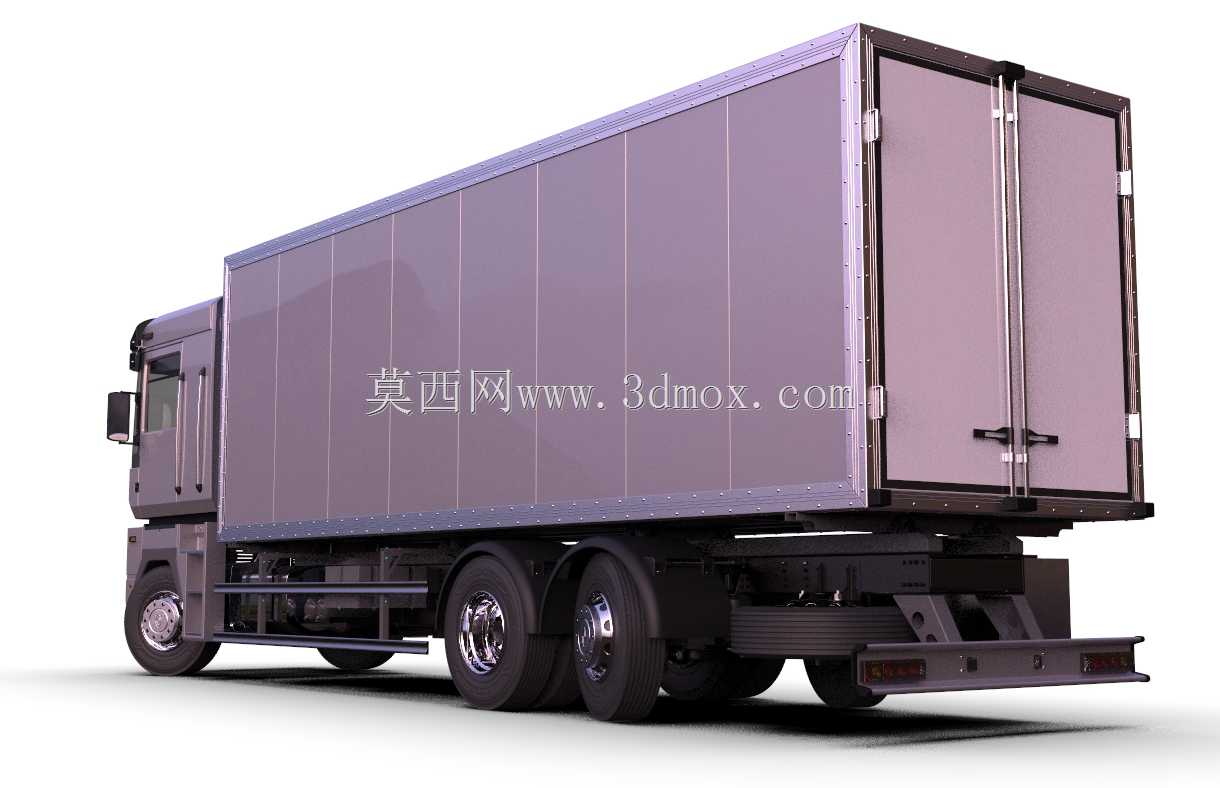

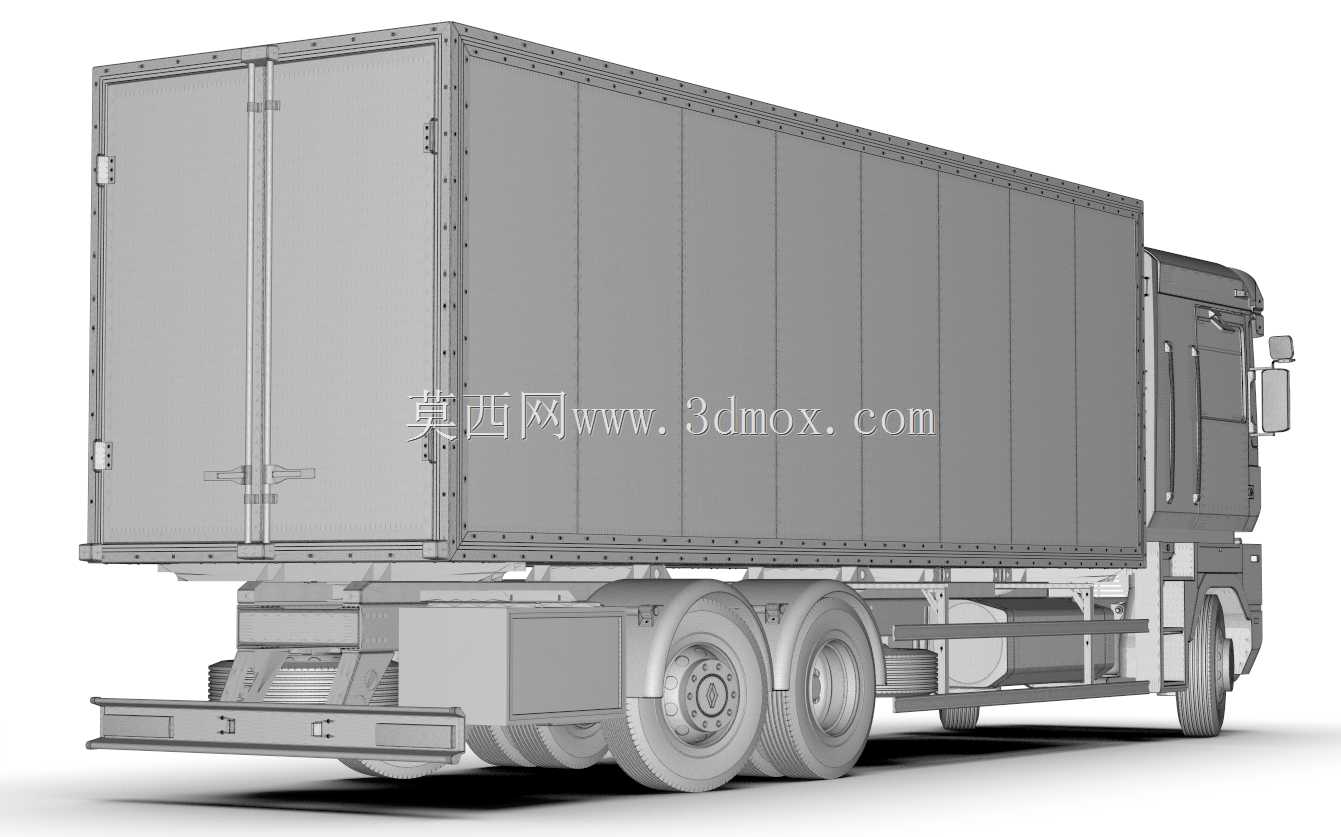

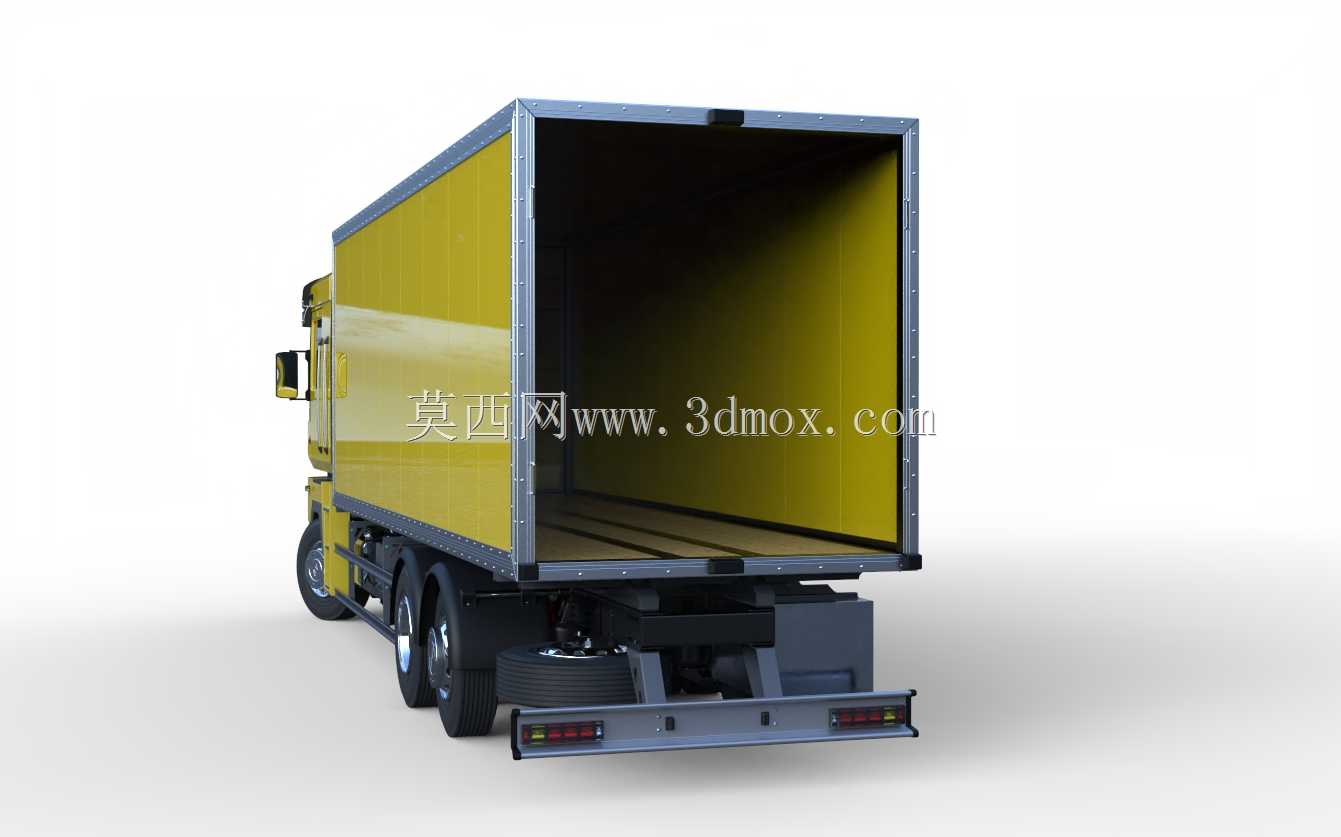

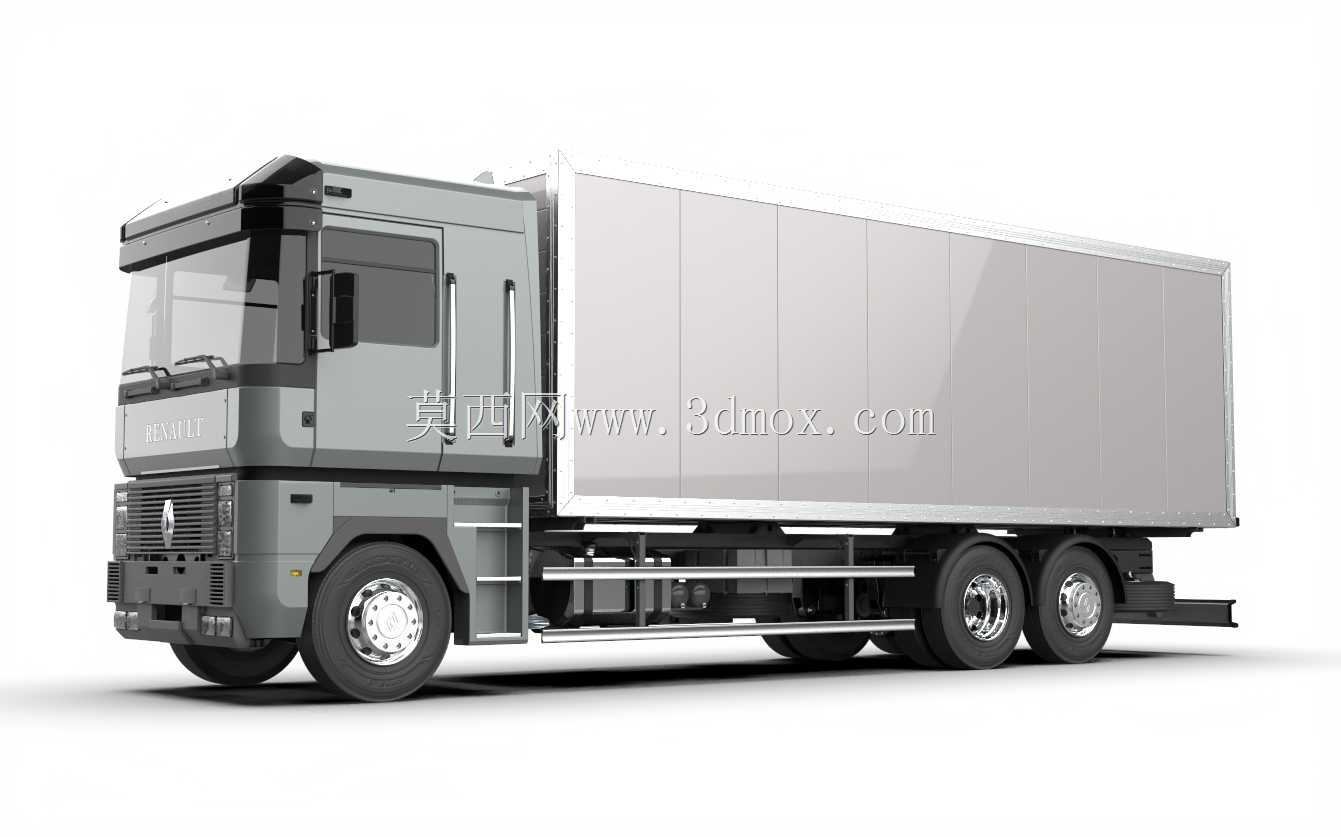

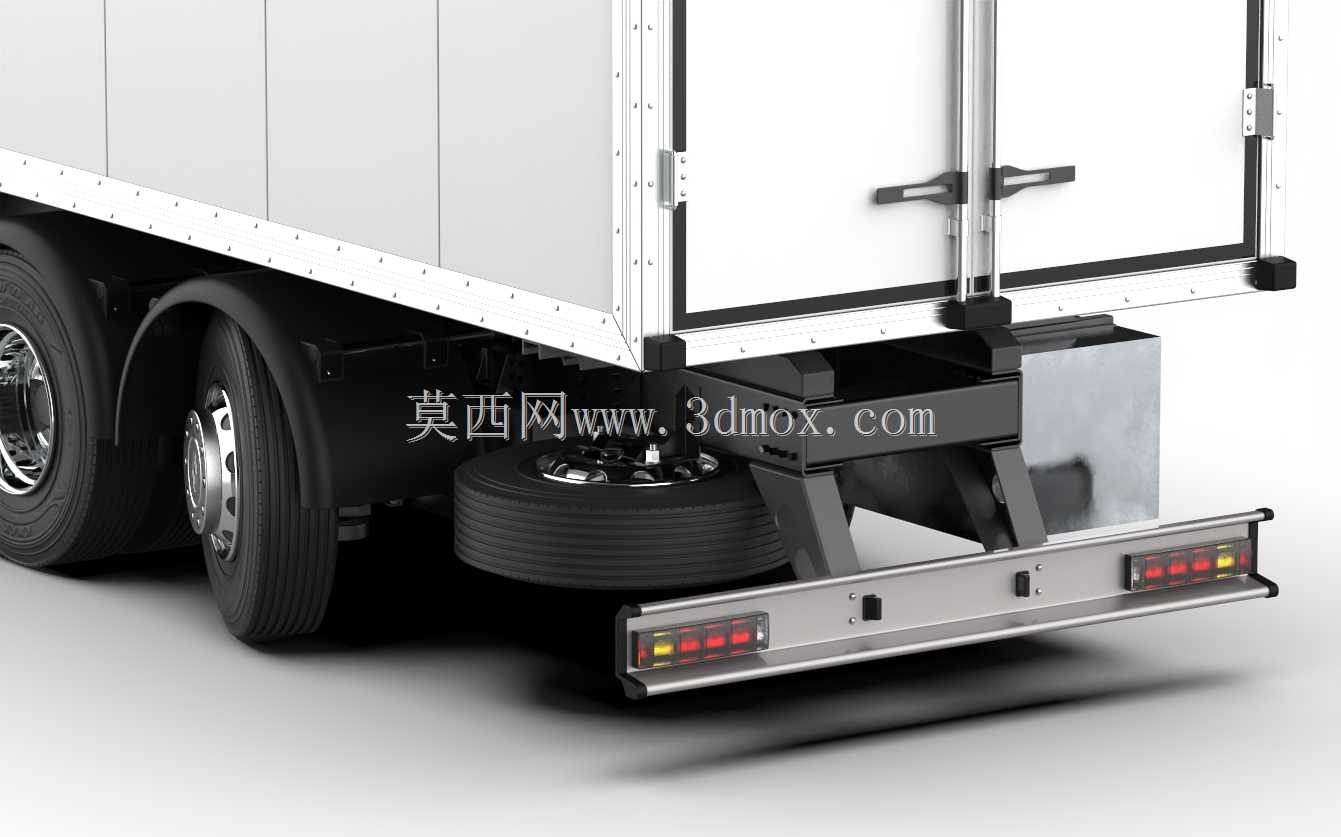

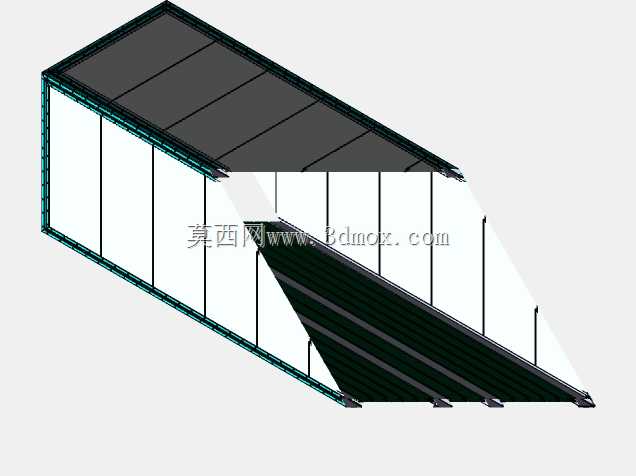

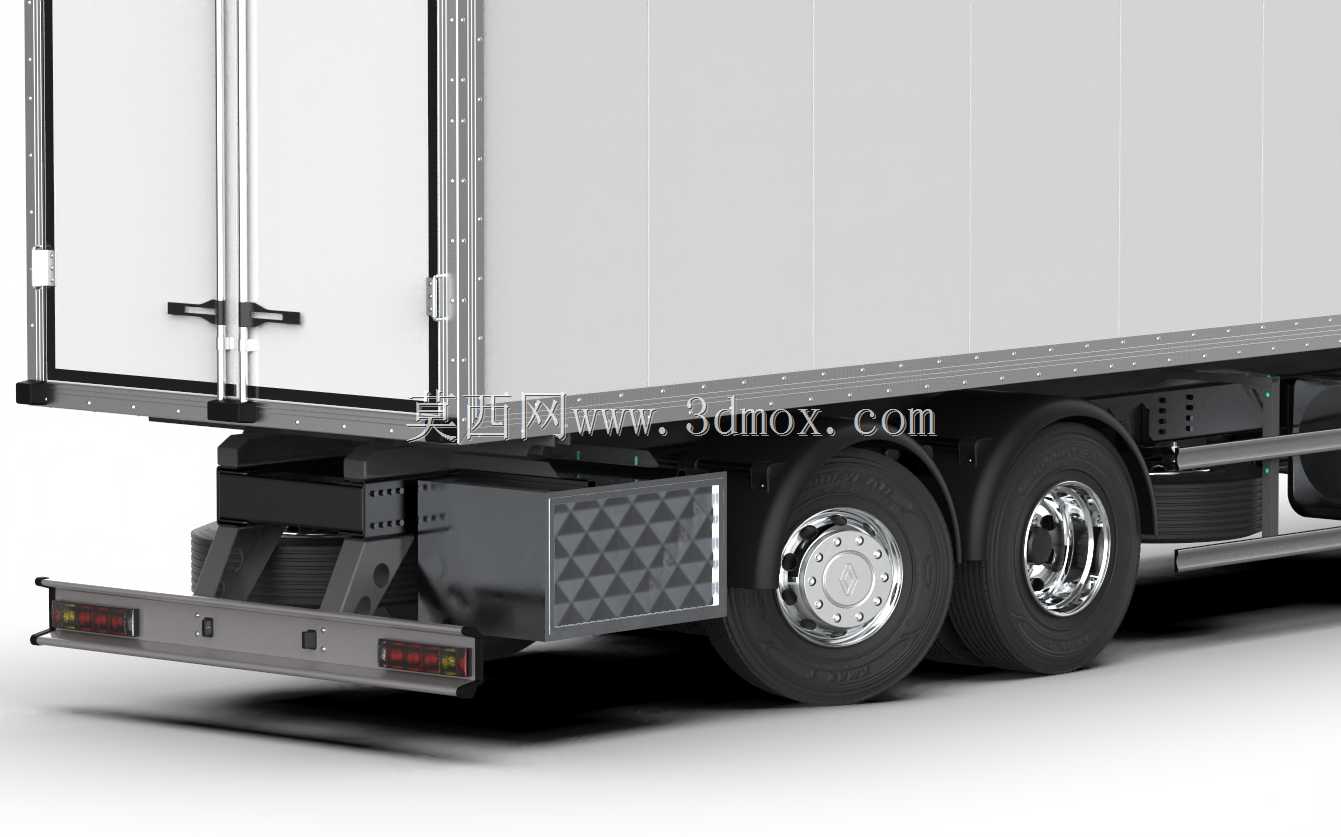

　　长下坡工况下可减少行车制动器的热负荷，提升制动安全性。后部厢体采用封闭式瓦楞板厢式结构，厢体侧板采用冷轧钢板压型的瓦楞结构，在降低厢体自重的同时提升侧板抗侧向变形能力，厢体后门为对开式双门结构，配备多组锁杆与密封胶条，关闭后可实现防雨防尘的密封效果，满足普通货品的运输防护需求，后门开启角度可达270度，可贴合厢体侧板停靠，适配叉车在月台的装卸作业。厢体与底盘车架采用U型螺栓搭配连接板的紧固连接方式，连接点分布在车架纵梁的对应安装位，预留了足够的安装调整余量，可适配不同尺寸规格的同类型厢体换装。整车外形尺寸严格遵循公路货运车辆外廓尺寸限值要求，整车长度、宽度、高度均满足道路通行的法规要求，货厢内部尺寸可容纳标准托盘的多层码放，

　　装载容积适配干线运输的主流货量需求。建模过程中对底盘的管线布置、悬架的运动间隙、转向轮的最大转角干涉量、厢体与驾驶室的最小安全间隙都做了对应校核，可用于重卡结构教学、物流装备选型演示、货运场景仿真搭建等场景，各子装配体可单独拆分查看，便于理解重卡各系统的装配关系与工作逻辑。
