科尔切斯特2000车床进给箱结构设计

　　在普通卧式车床的整机结构中，进给箱作为连接主轴箱与溜板箱的核心传动部件，直接决定了刀具纵向、横向进给的调速范围与传动稳定性，是影响车床加工精度、操作便捷性的核心单元。这款科尔切斯特2000车床的鞍箱，也就是日常车间里常说的进给溜板箱集成单元，在结构设计上充分考虑了普通卧式车床的实际加工工况，把滑动件、横向滑动件的进给动力分配、方向切换功能做了高度集成，同时内置了过载保护离合机构，能在进给负载超过设计阈值、或是床身止动件触发进给终止动作时，快速切断驱动机构的动力传递，避免打齿、传动件过载变形甚至电机堵转烧毁的问题。

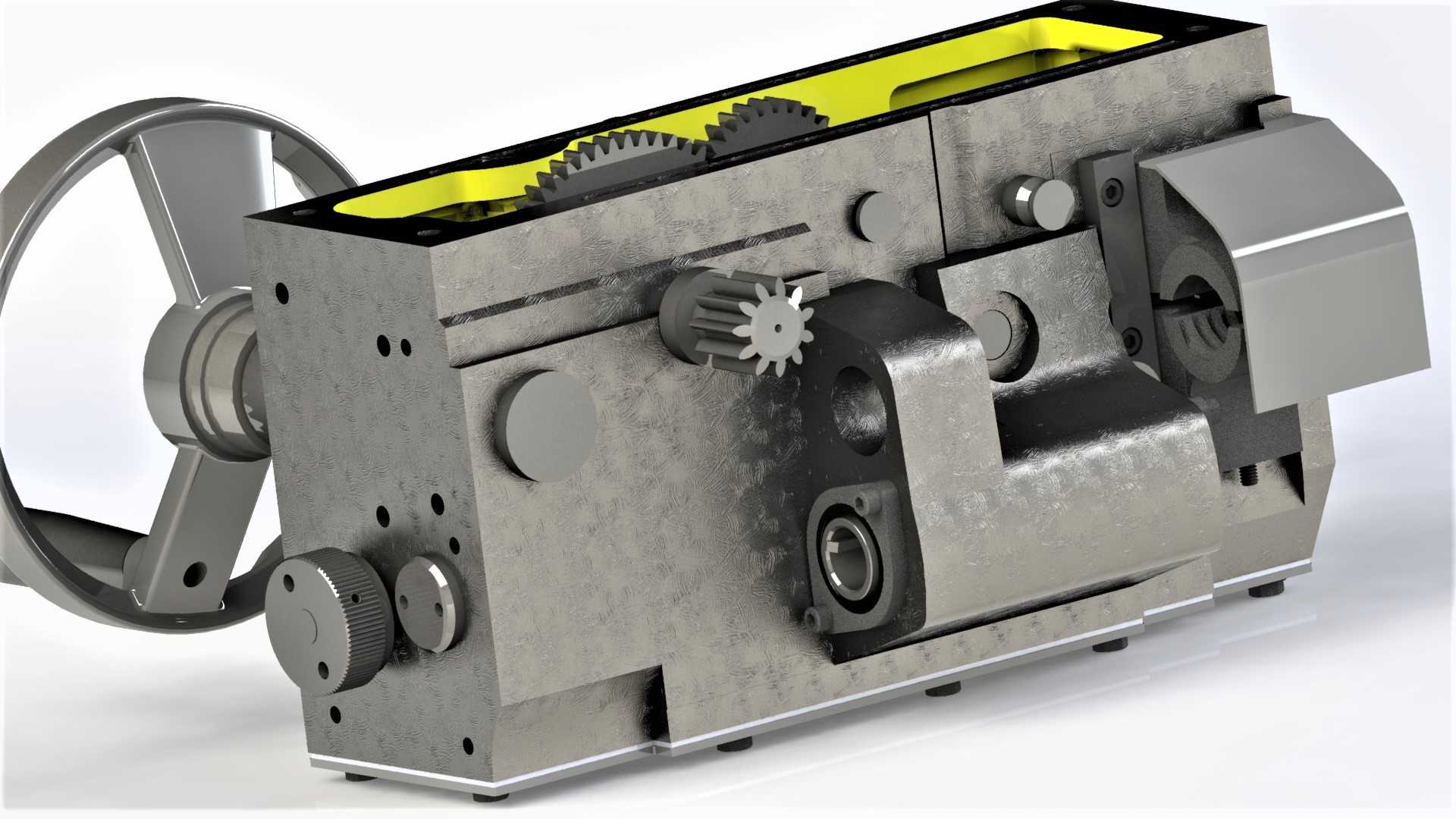

　　从实际安装边界来看，该箱体采用倾斜式安装面设计，底部贴合床身导轨的安装基面做了刮研适配的结构预留，整体安装尺寸完全匹配科尔切斯特2000系列车床的床身导轨跨距，侧面预留的手轮安装轴、操作手柄安装孔位，都和原机床的操作位布局完全对齐，不需要额外做安装支架改制就能直接替换原有故障箱体。箱体本体采用灰铸铁铸造结构，壁厚按照传动负载做了差异化设计，齿轮啮合腔的壁厚预留了足够的刚性余量，避免高速重载传动时出现箱体共振导致的传动噪声过大、齿轮啮合间隙偏移问题；操作面板侧的壁厚做了适度减薄，在保证安装螺纹孔强度的前提下控制整体自重，降低床身导轨的长期负载磨损。

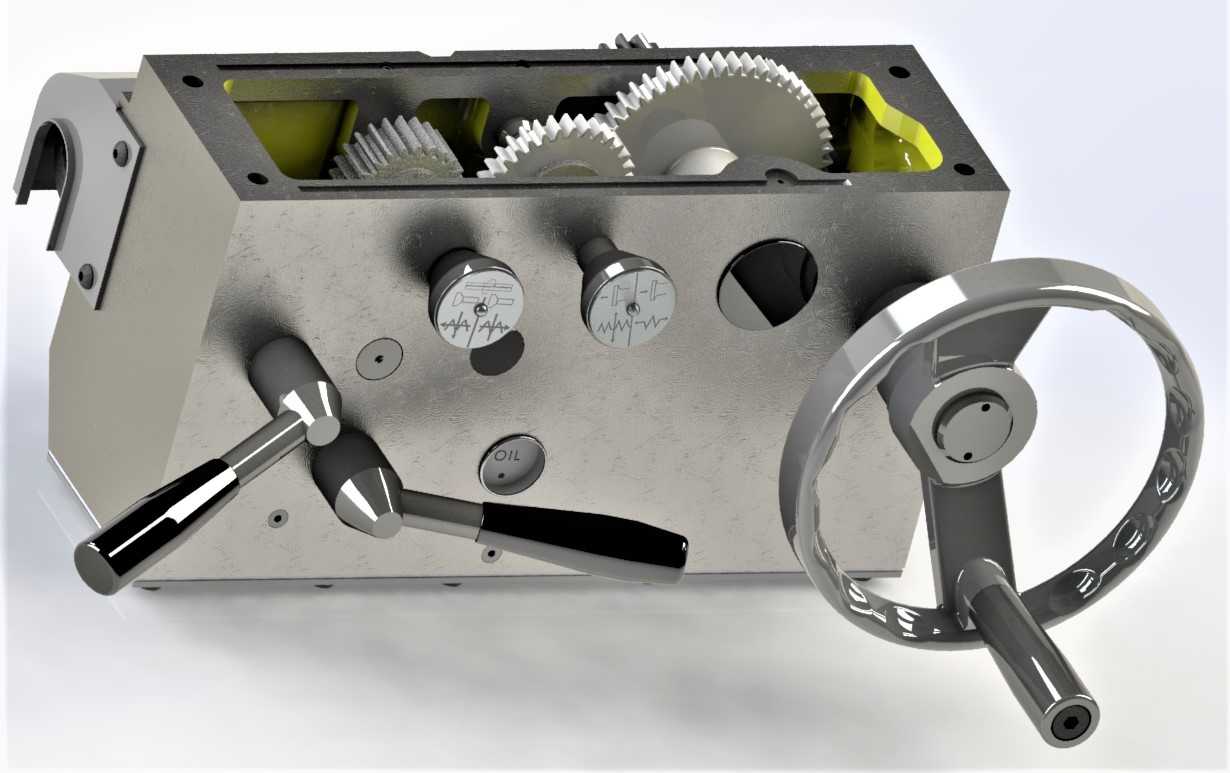

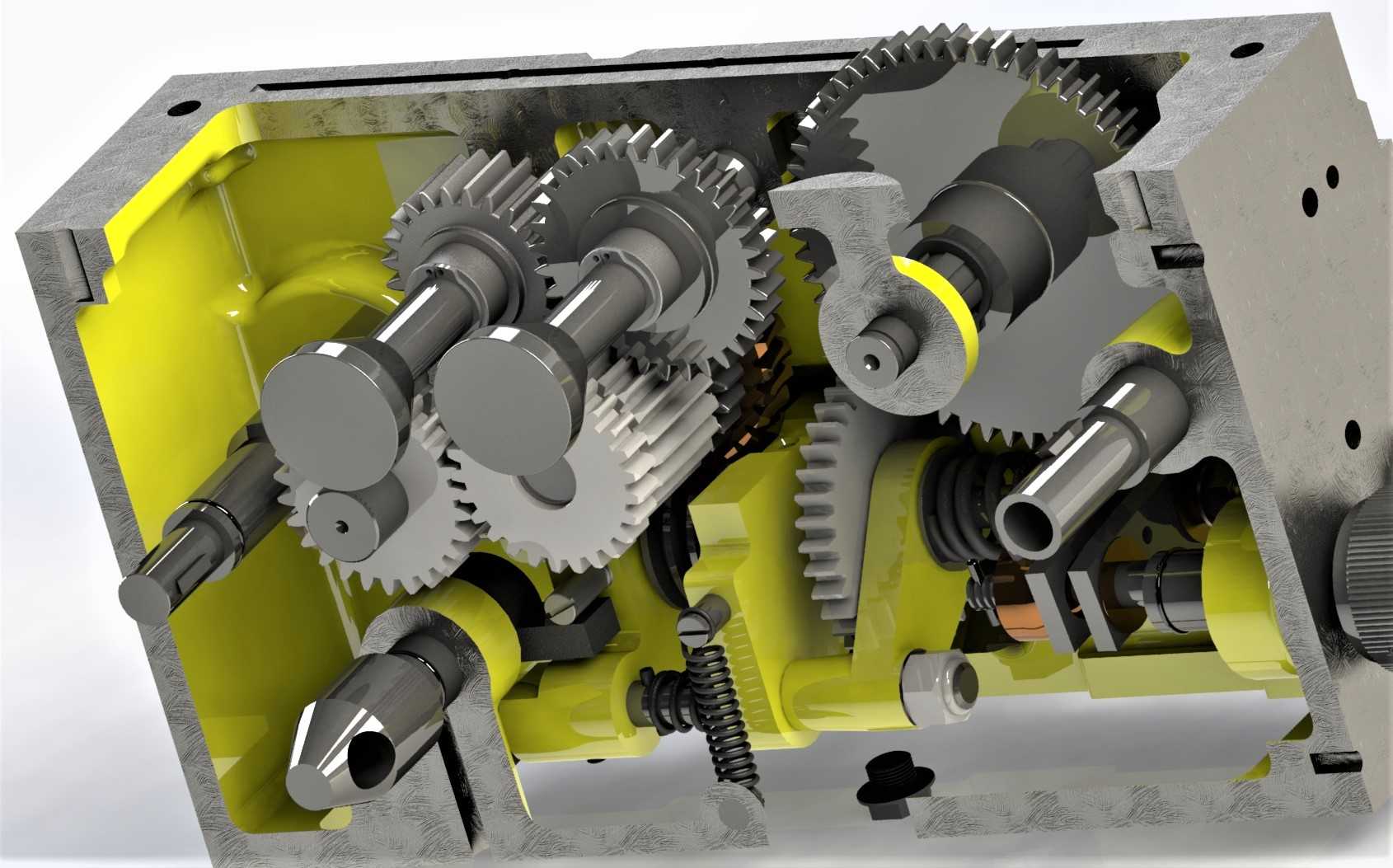

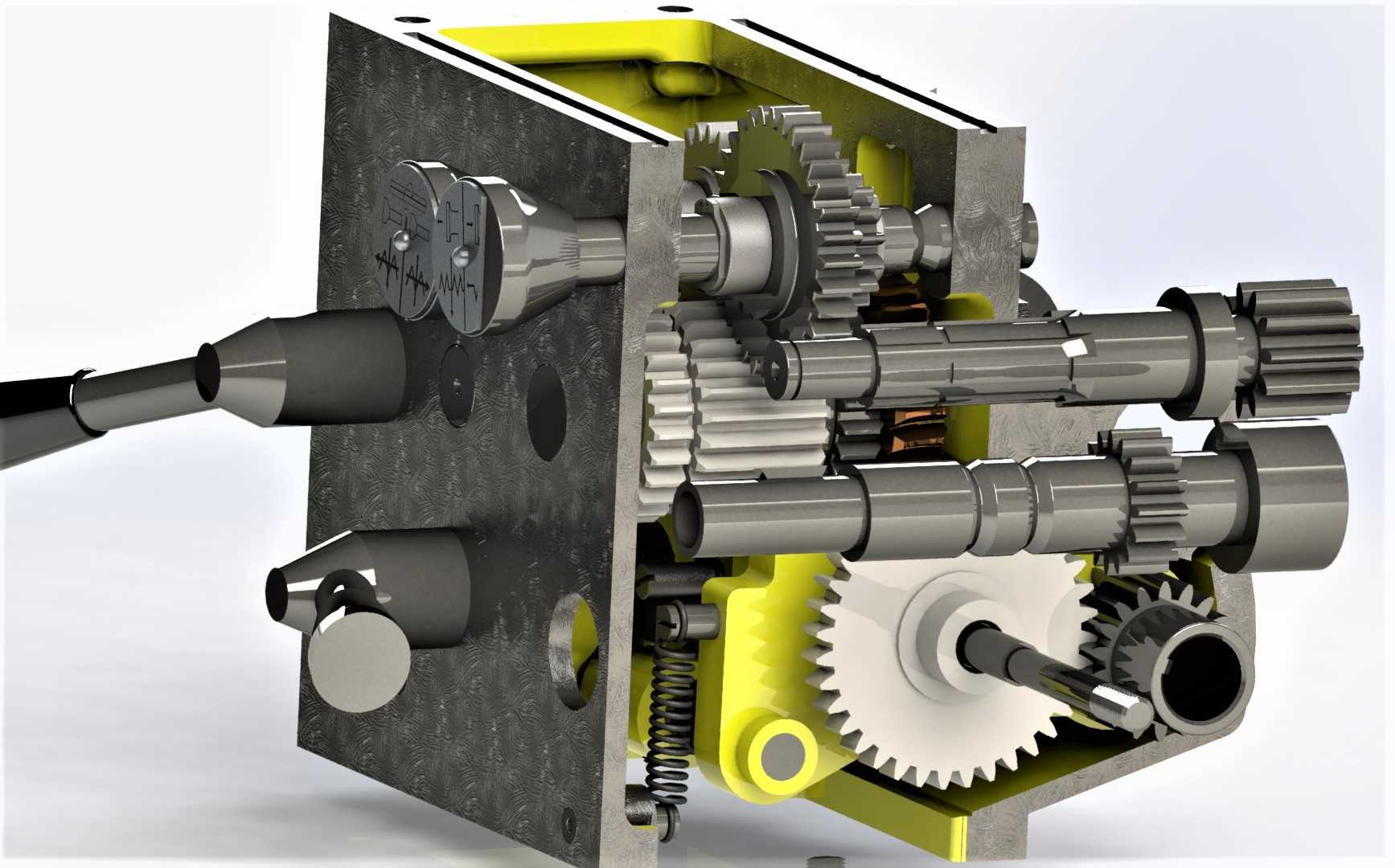

　　传动结构设计上，箱体内的齿轮组采用定轴轮系布局，不同模数的传动齿轮按照进给速比的级差做了有序排布，滑移齿轮的拨叉位置和外部操作手柄的行程做了精准匹配，手柄扳动时的档位手感清晰，不会出现脱档、挂档不到位的问题。右侧的手轮结构用于手动进给微调，手轮的轮缘做了防滑滚花处理，操作时的握持摩擦力足够，手轮轴和箱体内的微调齿轮副之间设置了间隙消除结构，手动微调时的空程量控制在极小范围内，方便操作工做对刀、微量进给的精细操作。箱体上设置的两个调节旋钮，分别对应不同传动副的张紧力调节，其中靠近离合机构的旋钮专门用于调整震震接合处的弹簧张力，操作工可以根据实际加工的负载情况，调整弹簧的预紧压力，从而设定离合机构的过载触发阈值：比如进行重负荷粗车加工时，可以适当调大弹簧预紧力，避免大进给切削时离合机构误触发断动力；进行精车加工或是小直径工件车削时，可以适当调小预紧力，一旦出现撞刀、负载异常就能快速脱开动力，保护刀具和工件不受损坏。

　　从车间实际应用场景来看，这类集成式进给鞍箱主要适配中小型普通卧式车床的进给传动需求，既可以用于新机床的装配配套，也可以作为老旧机床维修替换的备件使用。在日常设备维护中，箱体上预留的油位观察孔可以方便维修工快速检查箱体内润滑油的液位，不需要拆开箱盖就能判断是否需要补油，注油孔的位置设置在箱体顶部操作侧，日常注油保养时不需要俯身到机床侧面操作，保养便捷性更高。箱体内部的润滑方式采用飞溅润滑，齿轮转动时带起的润滑油可以覆盖到所有齿轮啮合面、轴承安装位，不需要额外设置复杂的强制润滑油路，结构可靠性更高，后期维护成本更低。

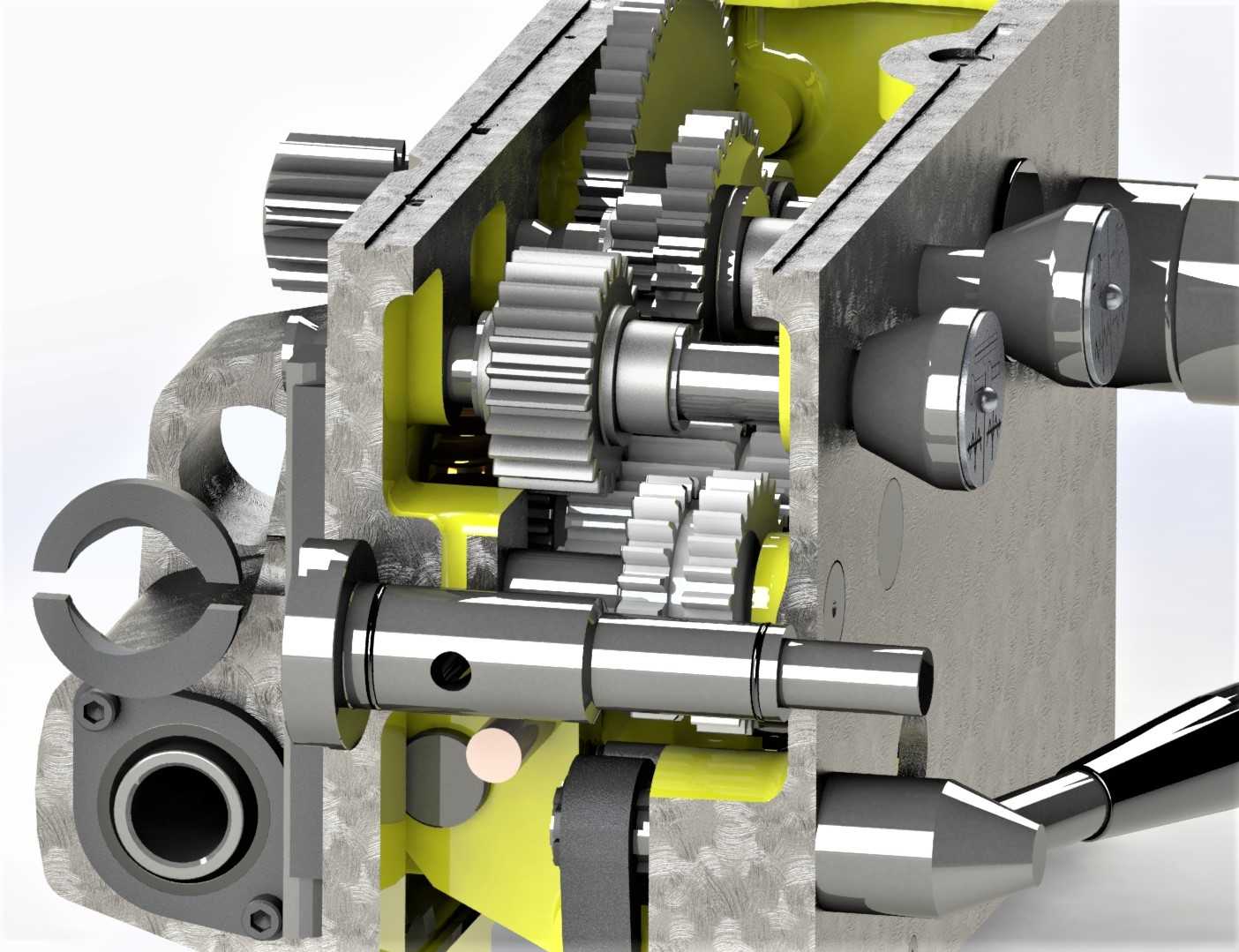

　　在结构细节处理上，所有伸出箱体的操作轴、手轮轴位置都设置了油封结构，避免箱体内的润滑油顺着轴缝隙渗漏到机床导轨或是操作面板上，同时也能阻挡外部的切屑、切削液进入箱体内部污染润滑油、加剧齿轮磨损。箱体的结合面都做了精密铣削加工，装配时涂覆密封胶就能实现可靠密封，不会出现漏油渗油的问题。箱体内的齿轮都采用硬齿面设计，齿面做了淬火处理，长期使用的磨损量极小，能长期保持传动精度的稳定性，离合机构的摩擦片采用耐磨铜基粉末冶金材质，频繁离合动作下的磨损量极低，不需要频繁更换摩擦片配件。

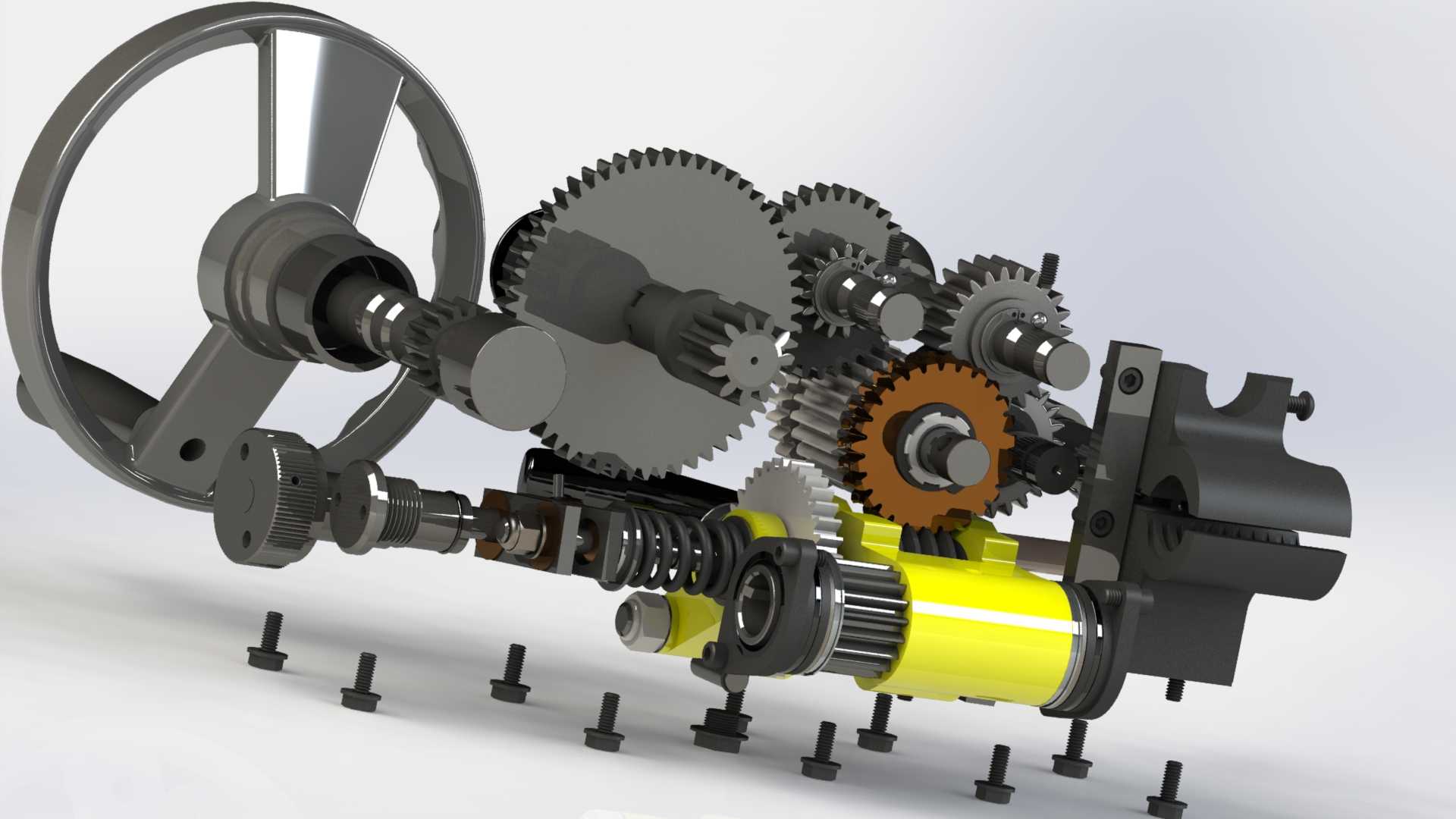

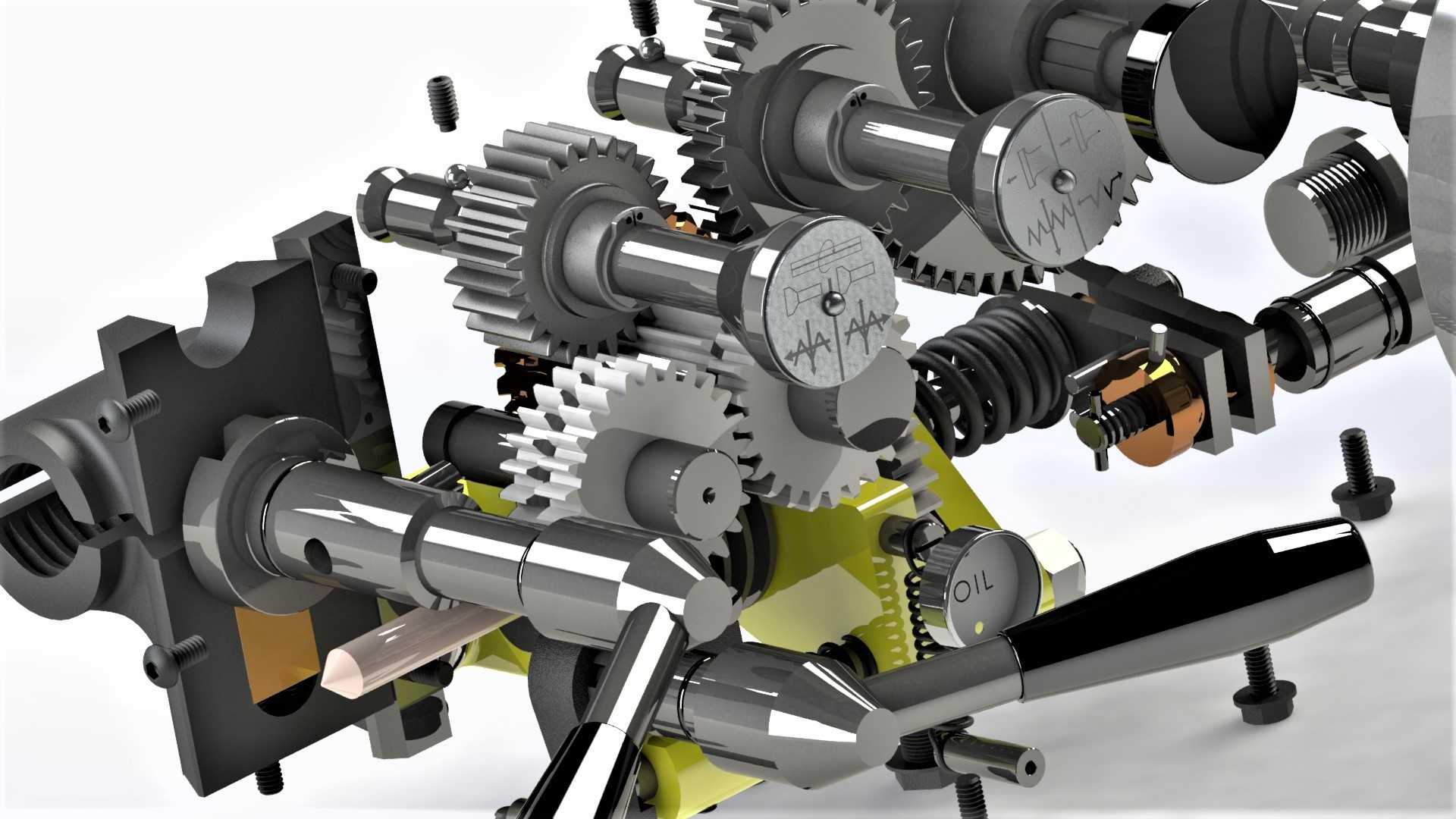

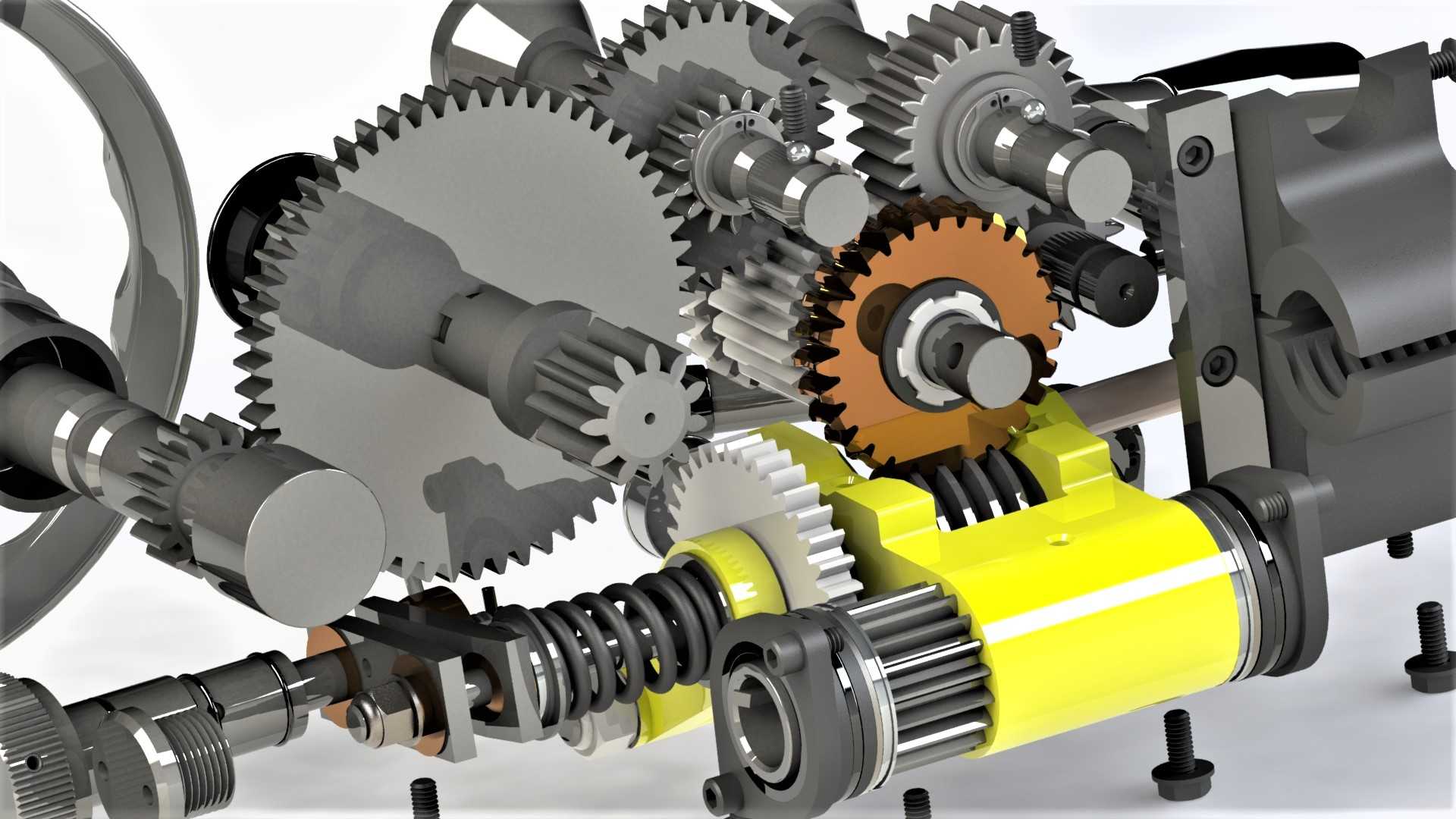

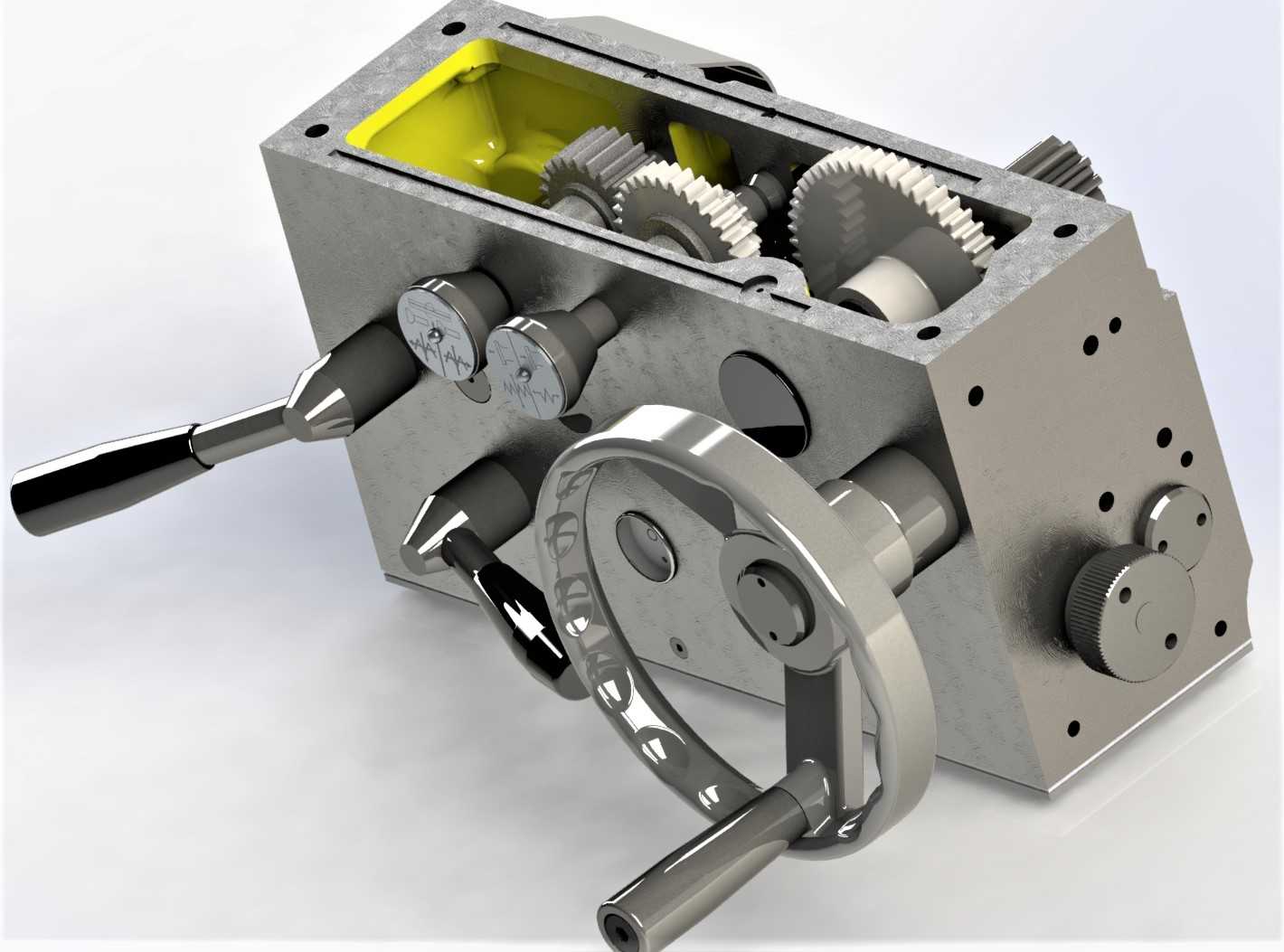

　　从三维建模的角度来看，该模型完整还原了箱体的所有安装孔位、传动件的装配关系、操作件的外形结构，不管是做机床维修的备件测绘、还是做同类进给箱的结构优化设计，都可以直接参考该模型的结构布局，尤其是离合机构的布置方式、调节旋钮的位置设计、操作手柄的人机工程布局，都经过了长期实际加工场景的验证，能有效减少新结构设计时的试错成本。在安装适配性上，该箱体的输出轴位置、和溜板的连接接口都做了标准化设计，和同系列车床的其他部件没有装配干涉，吊装搬运时的重心位置经过优化，箱体上预留的吊装孔位方便维修时整体吊装拆卸，不需要拆解内部零件就能完成箱体的整体更换，大幅缩短机床维修的停机时间。
