实木门板加工用数控龙门铣设备结构

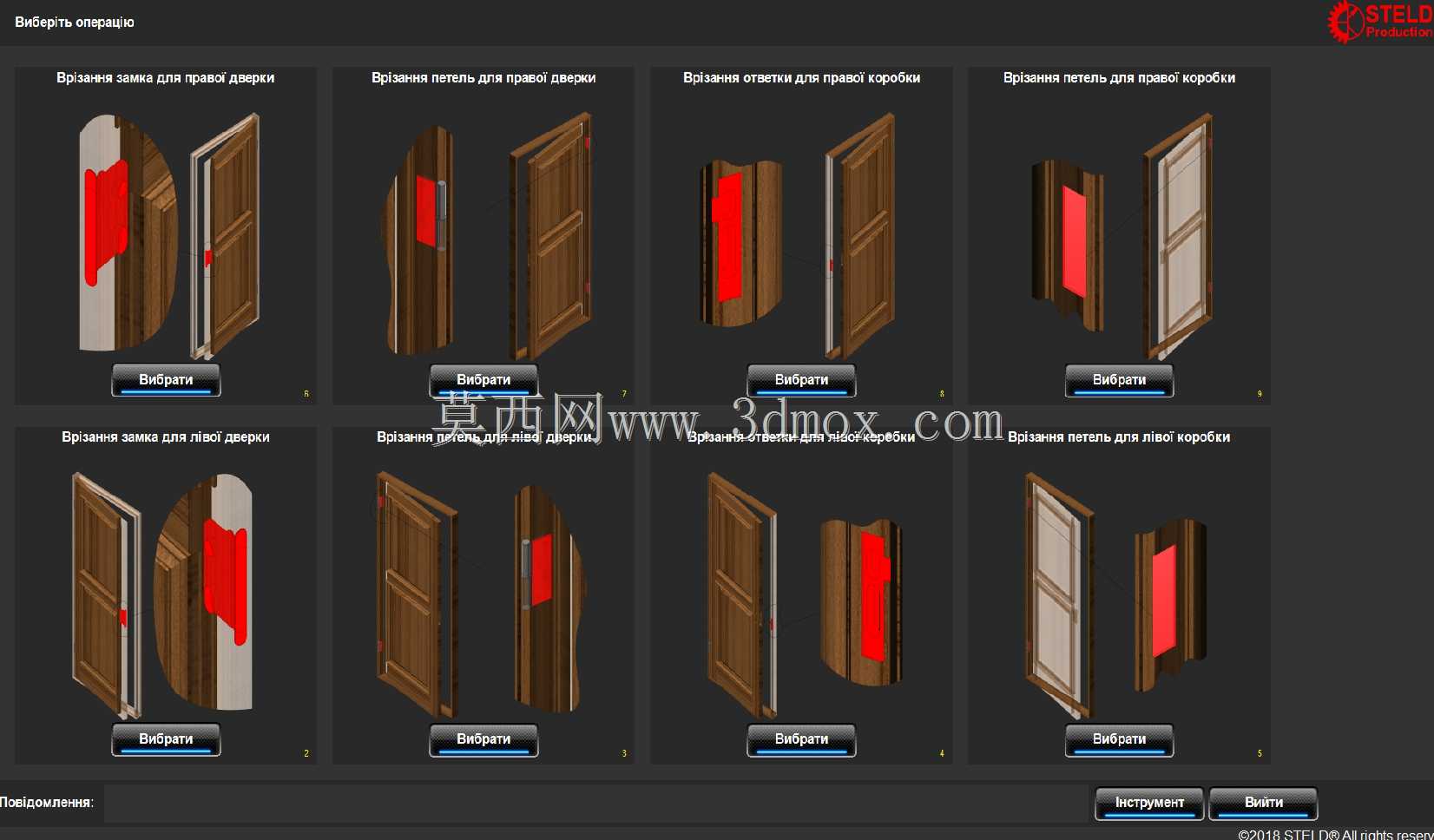

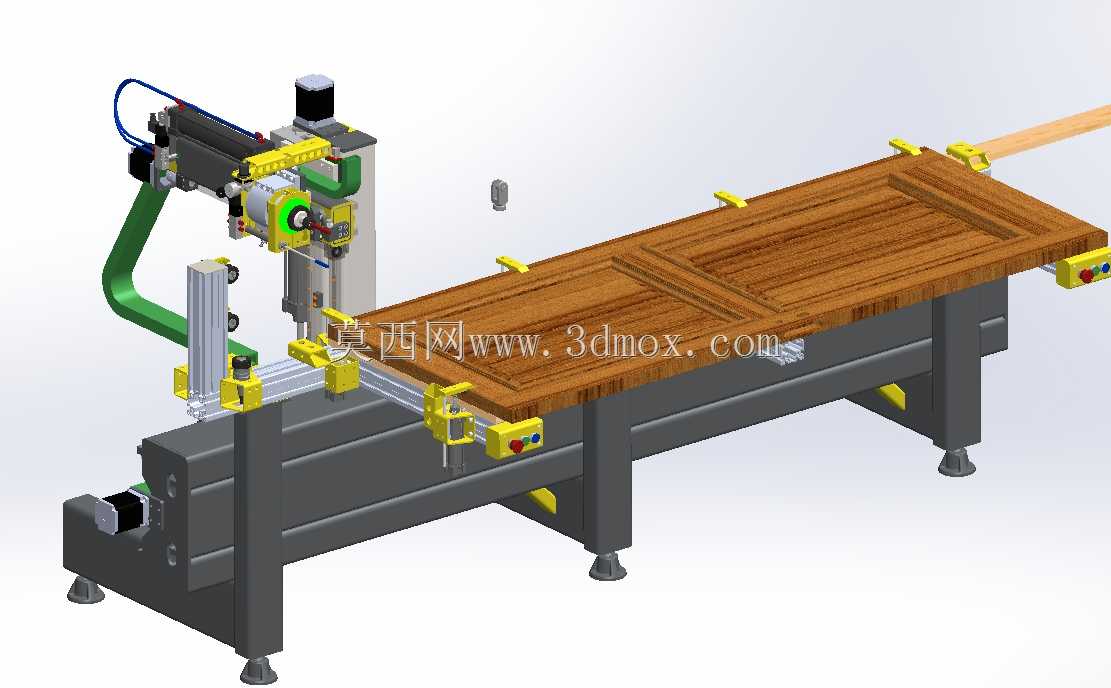

　　这款数控龙门铣的结构设计完全围绕定制家居实木门板的加工场景展开，日常生产中主要承担实木拼装门板的型面铣削、锁孔槽加工、边部倒角成型工序，适配整屋定制生产线上小批量多品种的门板加工需求，可覆盖常见的原木门、实木复合门的外露型面加工，替代传统立轴铣、吊镂等设备的人工作业环节，降低人工持料加工的安全风险。从整机布局来看，采用固定龙门架配合移动工作台的结构形式，工作台面沿床身长度方向布置，有效加工行程可覆盖常规2.4米高度以内的门板工件，工作台面预留多组T型槽安装位，配套快速压紧夹具可根据不同门板的宽度、厚度调整夹持位置，夹具采用偏心压紧结构，压头接触位置包覆软质橡胶垫，避免装夹过程中在实木门板表面留下压痕，

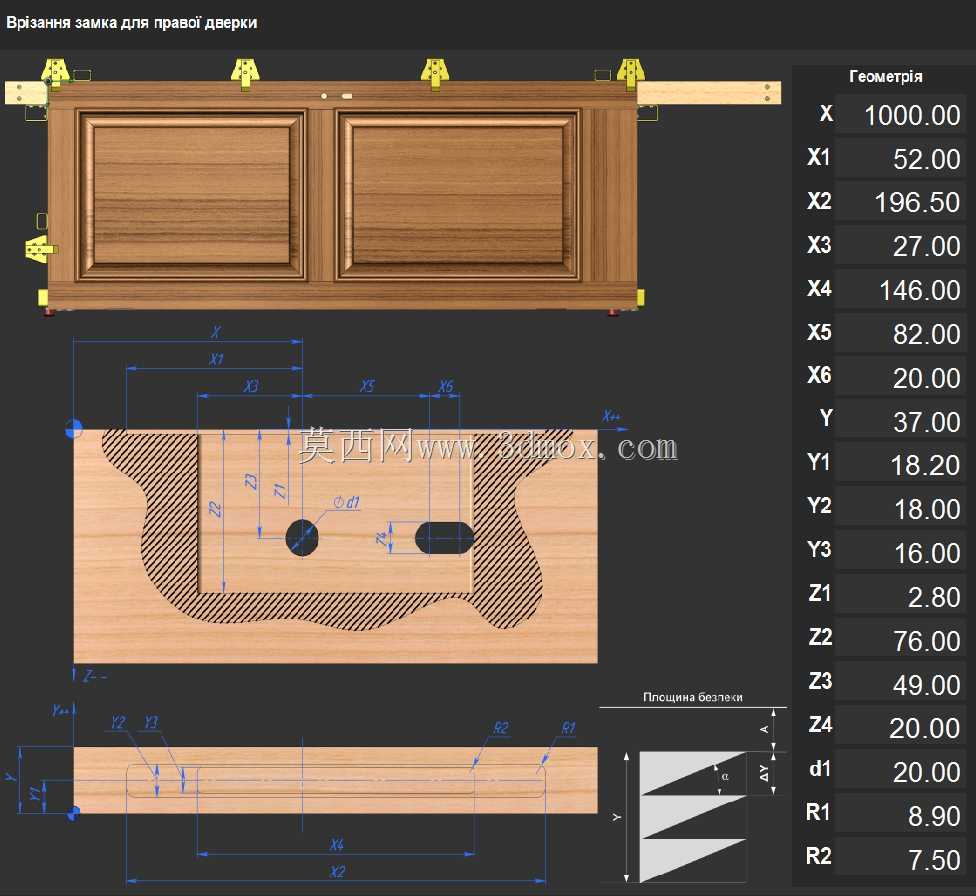

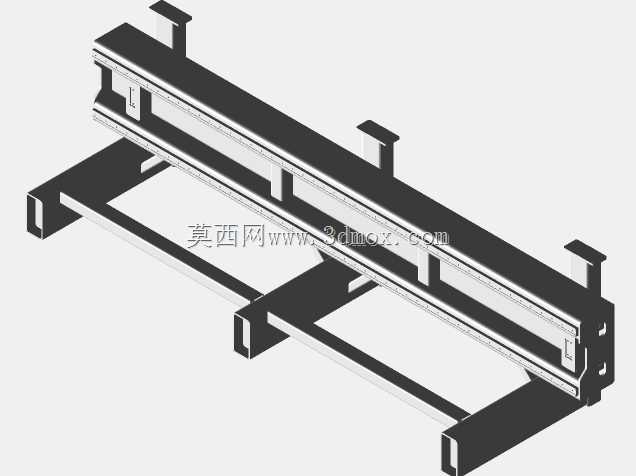

　　装夹行程可适配20mm到60mm厚度的门板工件，无需额外更换夹具配件。加工头部分搭载多轴联动进给结构，Z轴方向采用线性导轨配合滚珠丝杠传动，进给行程可满足门板表面浮雕、线型铣削的深度需求，主轴侧方集成气动压料装置，在铣削加工时可预先压紧工件待加工区域旁的木料，避免实木加工过程中出现木纹劈裂、崩边的问题。设备的龙门横梁采用整体铸铁焊接后时效处理的结构，降低长期加工过程中的结构形变，横梁上的横向进给拖板可带动加工头沿门板宽度方向移动，配合工作台的纵向进给，可覆盖整个门板幅面的加工范围。床身底部采用可调式支撑脚杯，可根据车间地面的平整度调整整机水平，调整行程范围适配车间常见的地面高差，无需额外制作安装基础，设备就位后调整水平即可接电调试。

　　传动系统的管线全部采用拖链内置布置，横向、纵向、垂向的拖链弯曲半径满足电缆、气管的最小弯曲半径要求，避免长期往复运动过程中出现管线磨损、气路泄漏的问题。加工头的主轴采用高速风冷主轴，转速区间适配木工铣刀的切削线速度要求，可根据不同的加工材质、刀具直径调整对应转速，兼顾加工效率和成型面的表面光洁度，减少后续打磨工序的工作量。设备侧边集成的控制单元安装位预留了标准控制器安装空间，可适配主流的数控控制系统，接线端口采用快插式设计，方便后期维护时的线路排查与配件更换。工作台两侧设置行程限位块，硬限位位置可根据日常加工的工件最大尺寸调整，避免超程运行导致的结构碰撞，同时软限位参数可在控制系统内对应设置，形成双重行程保护。

　　整机的防护设计充分考虑木工加工的木屑粉尘特性，所有导轨、丝杠的运动副位置都配备防尘刮屑板，可阻挡加工过程中飞溅的木屑进入传动部件内部，延长运动部件的维护周期，设备顶部预留除尘接口，可对接车间中央除尘系统，在加工过程中及时吸走铣削产生的木屑，保持作业区域的整洁。从安装边界来看，整机占地长度适配常见的门板加工工位空间，宽度方向预留操作维护空间后可直接布置在定制家居生产的机加工工段，无需对现有车间布局做大幅调整，设备进料侧预留足够的工件上下料空间，方便操作人员完成门板的装夹、拆卸作业，出料侧可对接后续的打磨、组装工序，形成顺畅的生产流转路径。这款设备的结构设计没有冗余的功能配置，所有结构部件都围绕实木门板加工的实际需求做匹配，比如夹具的位置、加工头的行程、除尘接口的位置，都是结合木工车间实际生产中的痛点做的针对性设计，避免了通用数控设备加工门板时的装夹不便、防护不足、行程浪费等问题。
