HASS CNC轴向刀架内部安装结构

　　在数控车床的批量加工场景里，轴向刀架的作用直接决定了工位排布效率与换刀精度，这款适配HASS CNC系统的轴向刀架，针对1又1/4英寸规格的刀具做了内部安装结构优化，完全不附带多余连接附件，给现场调试留出了足够的适配空间。从实际加工场景来看，这类轴向刀架主要布置在车床转塔的轴向安装面，用来装夹沿主轴轴向进给的钻、扩、铰类刀具，也可适配小型镗刀完成内孔工序，在轴类零件的端面孔加工、同轴孔系加工工位上，能有效减少刀具悬伸带来的振刀问题。

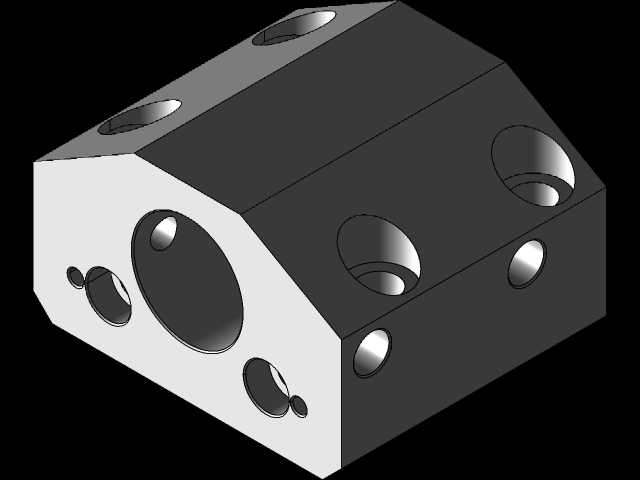

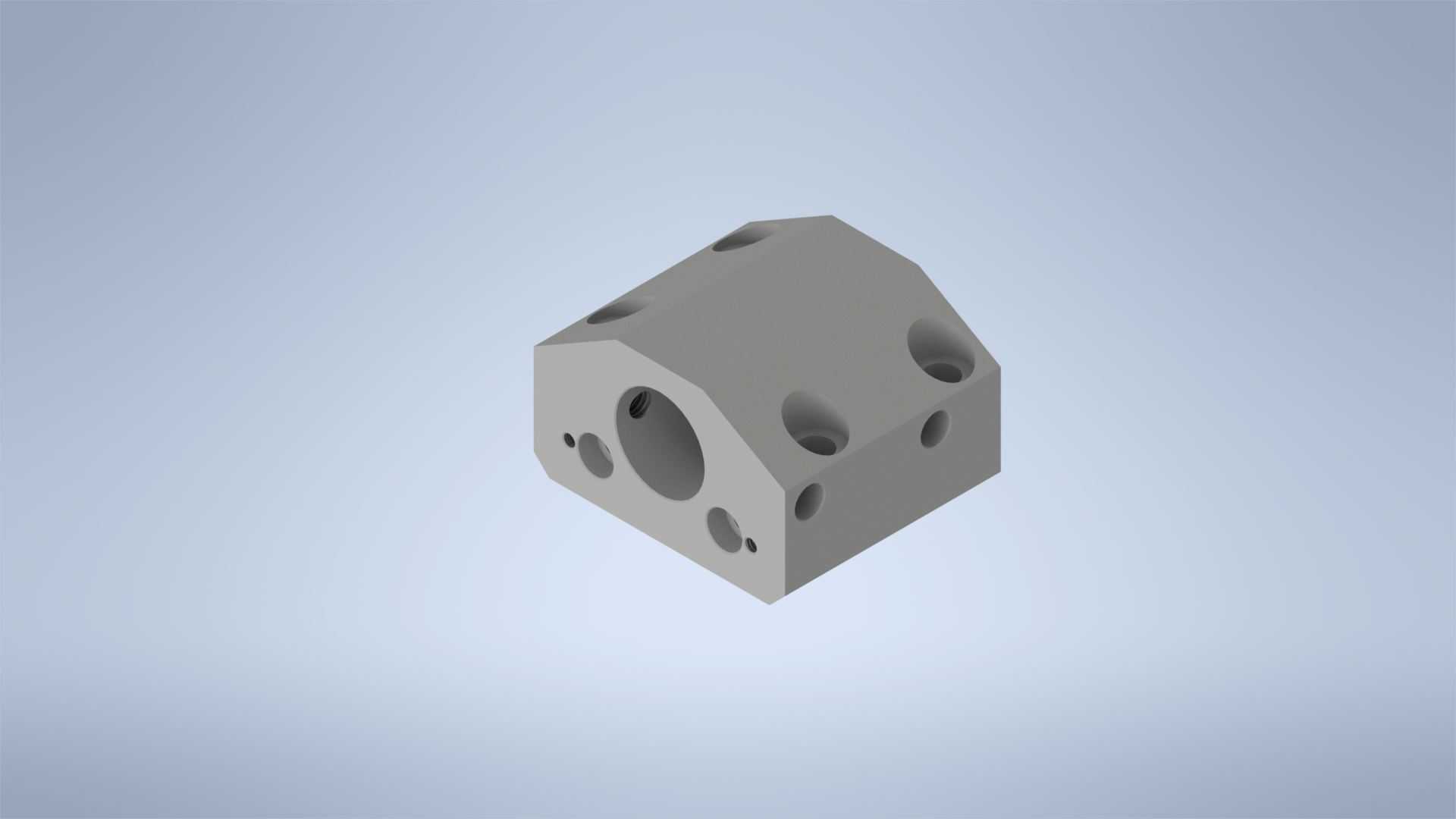

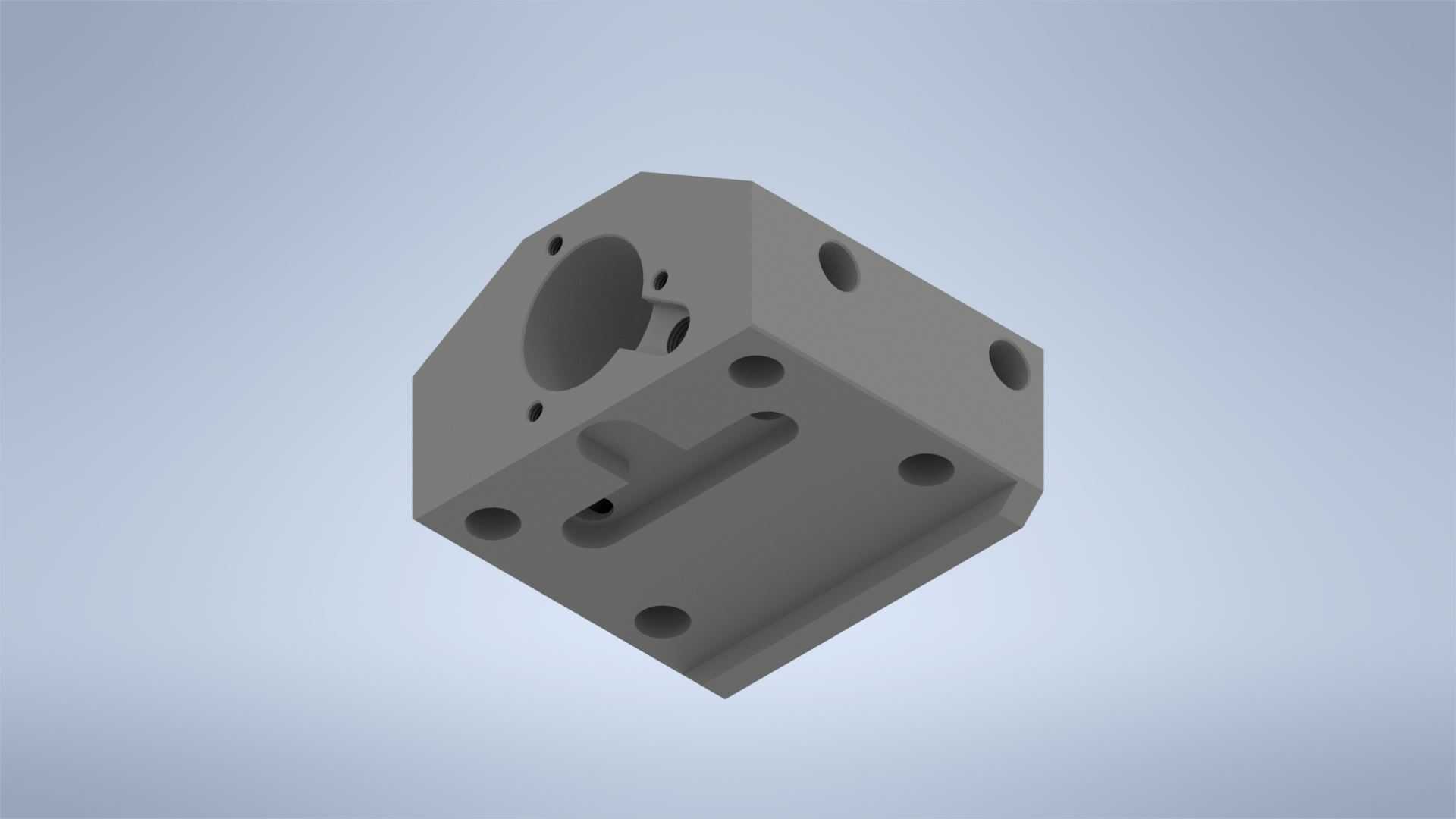

　　从结构设计逻辑来看，本体采用整体式方块基体做承载，所有安装孔位都做了同轴度公差约束，中心的大直径通孔是刀具装夹的核心通道，孔壁的粗糙度控制在Ra1.6以内，保证刀具装入后的定位精度，避免高速转动时出现偏摆。基体四周分布的沉头孔分为两类，一类是贯穿的安装固定孔，用来将刀架锁紧在转塔的对应工位上，孔位的位置度公差严格匹配HASS机床转塔的安装孔距，现场安装时不需要额外做配钻工序；另一类是侧向的锁紧螺纹孔，装入刀具后通过紧定螺钉从侧方顶紧刀具柄部，防止加工过程中刀具出现轴向窜动，每个锁紧孔的位置都避开了安装固定孔的应力集中区域，避免锁紧时造成本体变形。

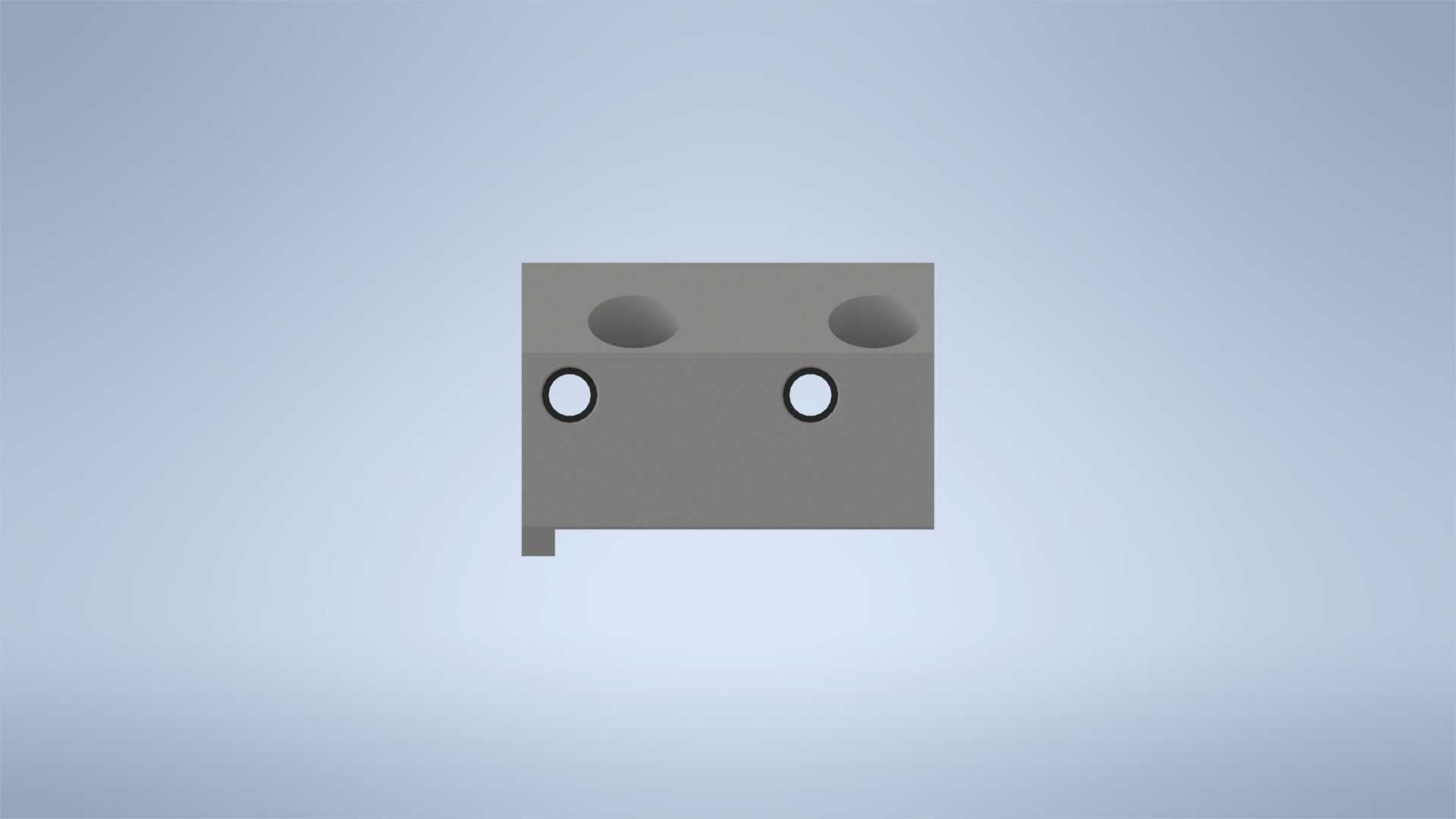

　　在安装边界的设计上，本体的外形做了切角处理，相邻工位安装刀架时不会出现干涉，尤其是在多刀位密集排布的转塔上，切角结构能给相邻刀具的排屑留出足够空间，避免铁屑缠绕在刀架接缝处。中心刀具安装孔的深度做了精准控制，既保证标准1又1/4英寸柄部刀具的插入深度符合装夹刚度要求，又不会因为孔深过大造成本体底部壁厚不足，影响整体结构强度。所有孔口位置都做了0.5mm的倒角处理，一方面去除加工毛刺，避免安装时刮伤刀具柄部或者转塔安装面，另一方面也能引导刀具快速对准装入，减少现场换刀的辅助时间。

　　从功能特性来看，这款刀架的本体材质选用40Cr调质处理，硬度达到HB240-280，既有足够的韧性承受断续切削的冲击力，又有足够的耐磨性保证长期使用后孔位不会出现磨损变形。安装面的平面度控制在0.01mm以内，和转塔贴合后不会出现间隙，保证刀具安装后的垂直度满足加工要求，在进行端面钻孔时，孔的轴线和主轴轴线的同轴度可以稳定控制在0.02mm以内，有效减少孔加工的位置误差。侧向的锁紧螺钉孔采用细牙螺纹，锁紧时的进给量更小，顶紧力更容易控制，既能牢牢固定刀具，又不会因为顶紧力过大造成刀具柄部变形，尤其是针对硬质合金柄部的刀具，细牙螺纹的锁紧方式能有效避免柄部出现微裂纹。

　　在实际使用过程中，这类无附件的刀架结构反而更适配车间的多样化需求，不同加工场景下可以自行选配对应的锁紧套、冷却喷嘴接头，不需要受原厂附件的规格限制。比如在进行深孔加工时，可以自行加装内冷通道接头，让切削液直接通过刀架内部输送到刀具切削刃位置，提升排屑效率和刀具寿命；在装夹小直径刀具时，也可以自行配套变径套，不需要更换整个刀架本体，大幅降低工位改造成本。刀架本体的外形没有多余的凸起结构，加工时的切削液和铁屑可以顺着斜面快速滑落，不会在刀架表面堆积，日常清理维护非常方便，也避免了铁屑堆积造成的刀具冷却不充分问题。

　　从建模精度来看，所有孔位的尺寸、位置度都严格按照实际加工公差建模，装配时可以直接和转塔模型做干涉检查，提前预判工位排布的合理性，尤其是在做工艺方案规划时，导入刀架模型后可以模拟换刀路径，避免换刀时刀架和卡盘、尾座出现碰撞。整体结构没有复杂的曲面特征，加工工艺性好，普通的三轴铣床就可以完成本体的加工，不需要特殊的工装夹具，后期如果出现孔位磨损，也可以通过补焊、重新镗孔的方式进行修复，延长刀架的使用寿命。
