汽车馈能式减震悬架结构三维设计

项目分类:汽车 发布时间:2023-08-10 ID:705029
  • 汽车馈能式减震悬架结构三维设计
  • 汽车馈能式减震悬架结构三维设计
  • 汽车馈能式减震悬架结构三维设计

  这套悬架结构属于汽车底盘行驶系统的核心减震部件,区别于传统被动式减震悬架,其核心设计方向是在车辆行驶过程中吸收路面颠簸冲击动能的同时,可将部分往复震动的机械能进行回收转化,适配新能源乘用车、混动车型的底盘能耗优化需求,也可用于特种作业车辆的悬挂系统改装升级。从实际装车场景来看,该部件安装于车身副车架与转向节/后桥摆臂之间,上端通过橡胶衬套与车身承载点铰接,下端通过连接耳座与车轮侧的摆臂结构固定,承担着垂直方向载荷传递、震动过滤、行驶姿态约束的多重作用,日常行驶中遇到路面坑洼、减速带、连续颠簸路段时,整套结构会通过螺旋弹簧的伸缩形变吸收瞬时冲击,同时配合内部阻尼结构抑制弹簧的多余往复弹跳,避免车身出现多余的上下抛跳与横向晃动,

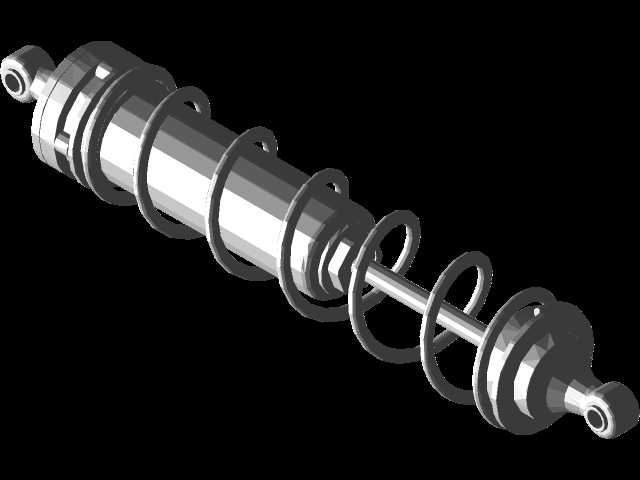

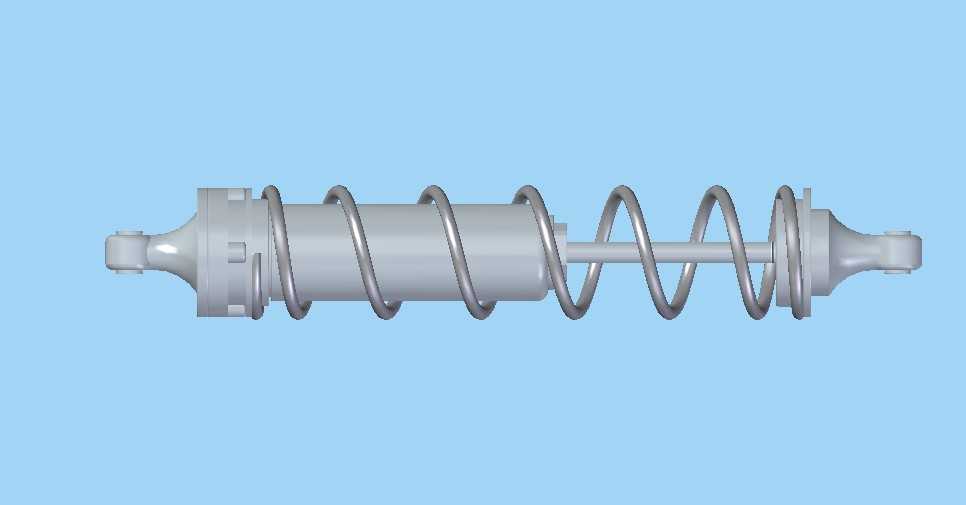

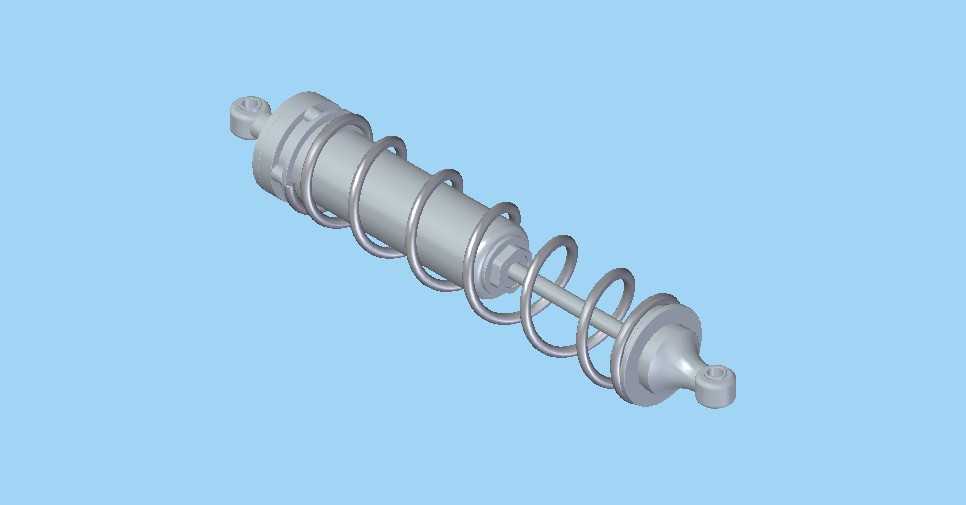

  保障车轮与地面的有效抓附力,提升行驶操控稳定性与乘坐舒适性。从结构设计逻辑来看,整套部件采用同轴式布局,核心的阻尼缸筒位于结构中心轴线位置,外部环绕等节距圆柱螺旋弹簧,弹簧上下两端分别抵靠在上弹簧座与下弹簧座的定位台阶上,弹簧座设计有翻边限位结构,可避免弹簧在大行程压缩过程中出现径向窜动、脱出的问题;阻尼缸筒的上端延伸出活塞杆结构,与上安装座的铰接结构相连,下端为缸筒固定端,与下安装座刚性连接,上下安装座均设计有标准的螺栓连接孔位,可直接适配多数A级、B级乘用车的底盘安装点位,无需额外改动副车架或摆臂的安装结构。在安装边界的尺寸设计上,整套悬架的自由长度匹配常规紧凑型乘用车的悬挂行程需求,最大压缩行程预留了足够的缓冲空间,

  避免极限冲击工况下出现弹簧并圈、阻尼缸筒触底的结构损坏问题;最大拉伸行程也设置了机械限位结构,防止车辆过深坑、车轮大幅下坠时活塞杆从缸筒中脱出,造成悬挂结构失效。弹簧的线径、中径、有效圈数经过匹配调校,整体刚度特性兼顾空载与满载工况的承载需求,不会出现空载时减震过硬、颠簸感强,满载时弹簧压缩量过大、悬挂托底的问题;阻尼缸的阻尼特性采用双向阻尼设计,压缩行程阻尼值相对较小,可快速吸收路面传来的瞬时冲击,拉伸行程阻尼值相对较大,能够有效抑制弹簧回弹时的多余震动,让车身回正过程更平缓。馈能结构的集成设计没有额外增加过多的径向安装尺寸,整套部件的外径尺寸与传统同规格螺旋弹簧减震器保持一致,可实现与传统减震悬架的原位替换,

  不需要对轮拱内部空间、周边的转向拉杆、刹车管路布局进行改动,降低了车型适配改装的成本。在细节结构处理上,所有金属部件的棱边均做了倒角过渡处理,避免应力集中造成的部件疲劳断裂,弹簧表面做了防锈涂层处理,可应对日常行驶中泥水、砂石的冲刷侵蚀,延长部件使用寿命;上下铰接点的衬套采用橡胶金属复合结构,可在传递载荷的同时过滤部分高频细碎震动,减少震动直接传递到车身造成的内饰异响问题。从建模精度来看,所有配合面的尺寸公差均按照实际机加工、装配要求进行设定,弹簧的螺旋升角、节距参数完全符合实际加工成型的工艺要求,阻尼缸筒的壁厚、活塞杆直径均经过强度校核,可承受满载工况下的垂直冲击载荷与侧向力载荷,不会出现活塞杆弯曲、缸筒变形的问题。
