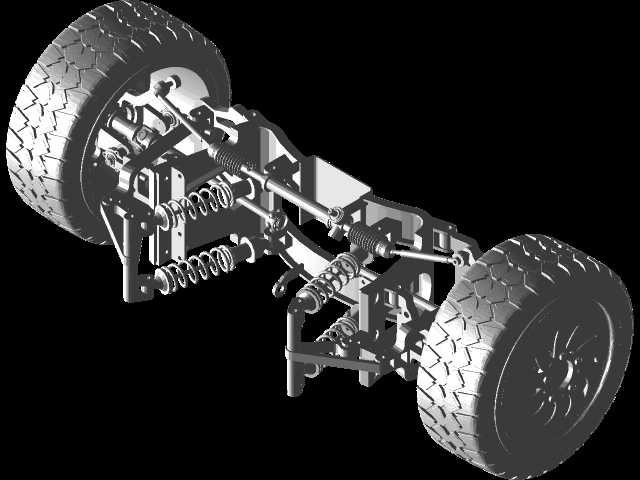

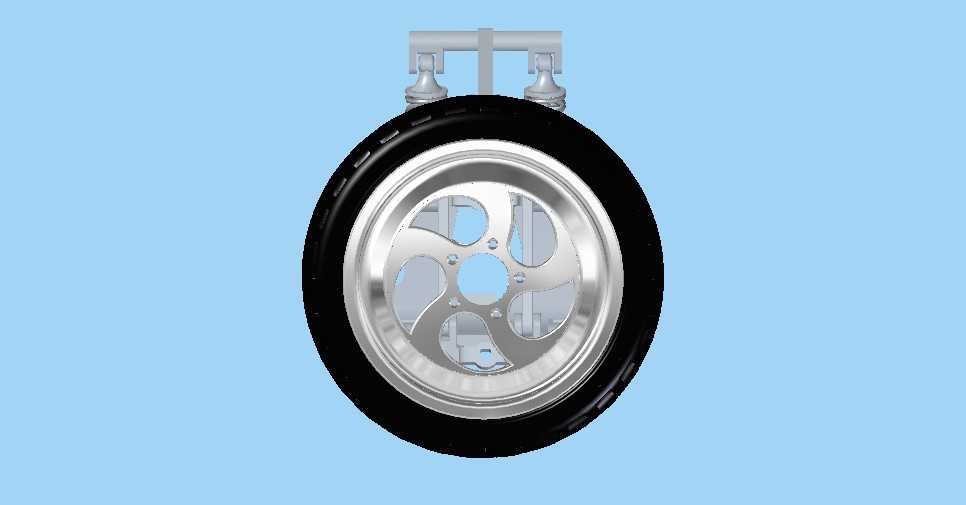

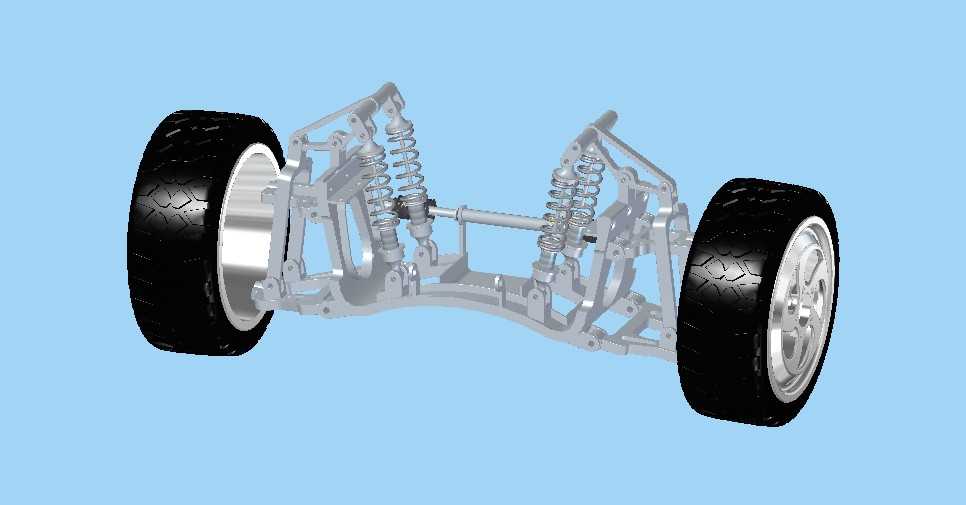

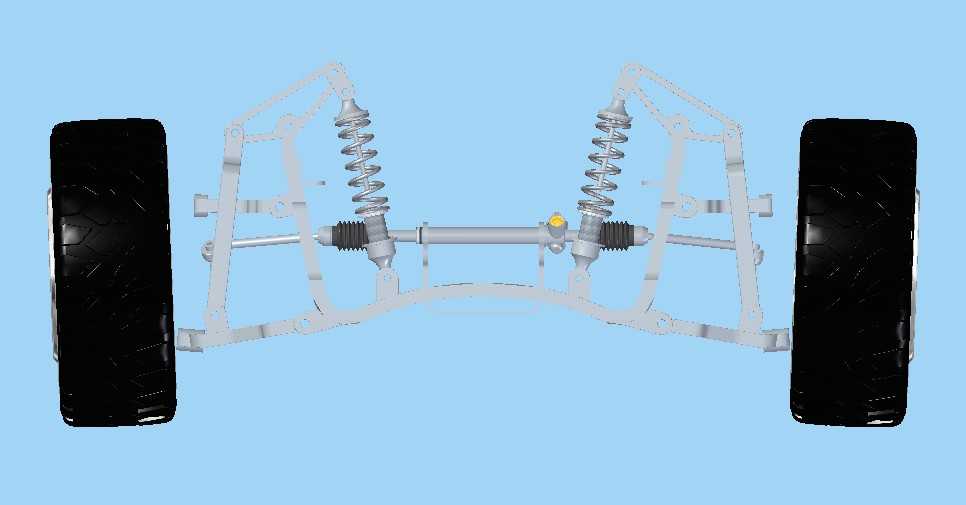

这套前桥结构采用双横臂式独立悬挂构型,是前置前驱乘用车型底盘前舱的核心承载与传力部件,日常行驶过程中承担着整车载荷前部传递、路面冲击缓冲、车轮转向导向、制动力矩传递的多重作用,在整车底盘调校、操稳性能匹配、NVH性能优化环节都属于核心设计对象。从结构布局来看,左右两侧对称布置的上下控制摆臂通过橡胶衬套与副车架安装点铰接,摆臂外端通过球铰连接转向节本体,转向节上集成了轮毂轴承安装位、刹车卡钳安装座、转向拉杆连接球销座,既可以随摆臂摆动实现上下跳动行程,也能在转向拉杆的推拉作用下绕主销轴线转动,完成车辆转向动作。螺旋弹簧与筒式减震器采用分体式同轴布置,上端固定在车身轮罩内的减震器塔座安装点,下端支撑在下摆臂的弹簧托盘位置,
这种布置方式可以在有限的轮舱空间内最大化减震器工作行程,同时降低减震器侧向受力,延长阻尼元件的使用寿命。转向横拉杆采用中间断开式结构,配合齿轮齿条转向器的输出端,左右拉杆长度可通过螺纹调节,用于装配阶段的前轮前束参数匹配,保证车辆直线行驶稳定性与轮胎磨损均匀性。在实际工程设计过程中,这套结构的硬点参数需要反复迭代优化:主销内倾角通常设置在7-13度区间,主销后倾角保持在2-5度范围,前轮外倾角控制在-1到1度之间,这些定位参数直接决定了车辆回正性能、转向轻重、轮胎接地面积的动态变化。上下摆臂的铰接点位置需要结合轮跳行程做运动学仿真,确保车轮上下跳动过程中前束、外倾角的变化量处于合理区间,避免出现轮胎异常磨损、转向干涉、
制动点头量过大的问题。安装边界层面,副车架与车身的连接点通常设置4个柔性悬置,用于隔绝路面振动传递到乘员舱,摆臂衬套的径向、轴向刚度需要做差异化匹配,纵向刚度偏小以缓冲路面冲击,横向刚度偏大以保证转向响应速度。减震器的阻尼特性需要匹配弹簧刚度,在压缩行程提供较小阻尼过滤细碎颠簸,回弹行程提供较大阻尼抑制车身多余弹跳,转向节的材质通常选用球墨铸铁或者铝合金锻造,在保证结构强度的前提下尽可能降低簧下质量,提升悬挂响应速度。这套结构的轮距适配范围在1500-1600mm区间,前轮最大转角可以达到35-40度,满足整车最小转弯半径的设计要求,跳动行程上跳通常设置为80-100mm,下跳设置为100-120mm,
覆盖日常行驶的大部分路面冲击工况,同时预留足够的缓冲块压缩空间,避免极限工况下的金属硬冲击。在制动工况下,前桥需要承担整车70%左右的制动力矩,转向节、摆臂、球销的强度都需要经过1.5g以上制动减速度的载荷校核,转向拉杆需要满足极限转向力下的强度要求,避免出现结构失效。对于三维建模从业者而言,这套结构的建模难点在于各铰接点的运动包络检查,需要确保车轮在全跳动、全转向的组合工况下,与轮罩内衬、减震器、摆臂、刹车卡钳之间保留至少10mm以上的安全间隙,避免运动干涉;同时各连接部件的安装孔位、配合公差需要符合整车装配工艺要求,比如球销的锥面配合角度、衬套的压装过盈量、螺栓的拧紧力矩对应的安装面平面度要求,都需要在数模阶段做详细定义。
