车辆底盘前桥承载连接桥架结构

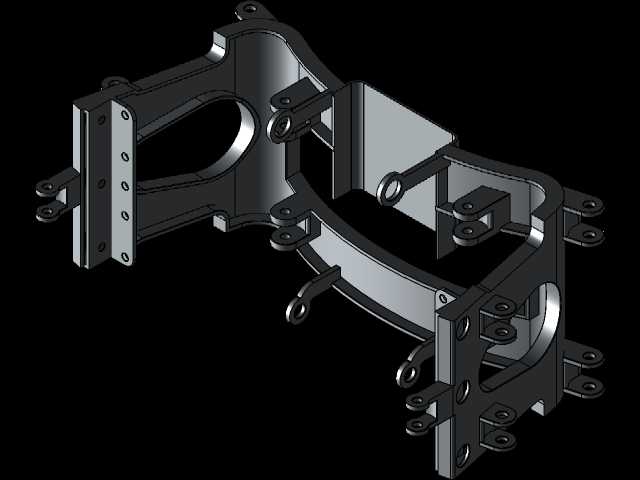

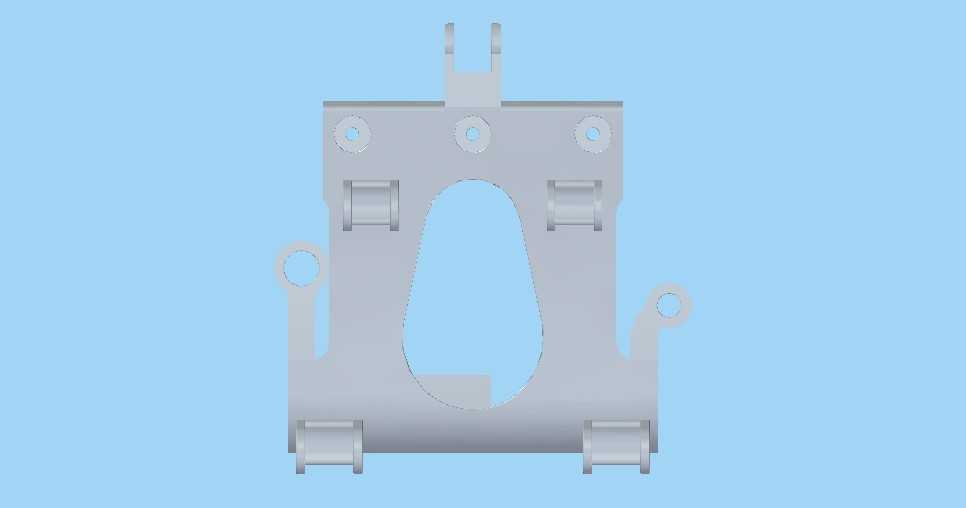

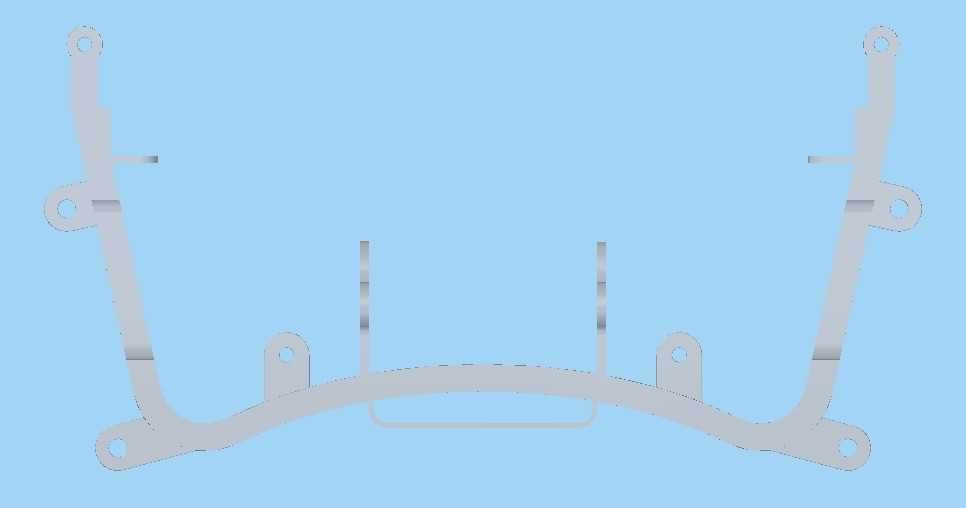

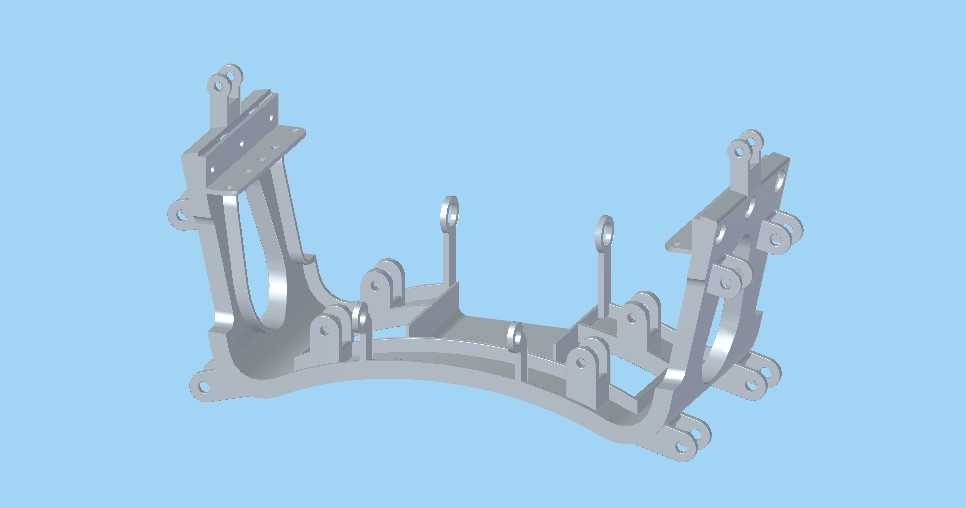

　　在商用车、非道路工程车辆的底盘传动与行走系统中，前桥架作为前桥总成的核心承载连接构件，承担着连接两侧转向节、承载前部车身载荷、传递行驶过程中纵向与横向冲击力的核心作用，区别于整体式前桥的刚性桥壳结构，该类桥架采用分体式铸焊结合的架构设计，能够在保证结构强度的前提下，适配独立悬架系统的跳动行程需求，常见于轻型载货车辆、特种作业改装车的前桥布局中。从实际装车的功能边界来看，该桥架的上部安装位用于固定前桥的减震器上支座、转向助力管路固定支架以及制动管路的走线卡扣座，两侧对称分布的铰接耳板通过销轴与转向节的上摆臂连接，下部的弧形过渡结构则预留了传动轴、转向横拉杆的运动避让空间，避免车辆在极限转向、悬架上下跳动过程中出现运动干涉。

　　设计阶段首先需要明确的是安装边界的尺寸约束，两侧铰接孔的同轴度公差需要控制在0.05mm以内，否则会导致转向过程中摆臂卡滞、轮胎异常磨损的问题；上部的安装平面平面度公差不大于0.1mm，保证减震器支座安装后不会出现偏载，延长减震元件的使用寿命。整体结构的壁厚分布遵循载荷传递路径做差异化设计，在铰接耳板、载荷传递的主肋位置壁厚设置为8mm，而在非承载的避让区域、走线固定位的壁厚则缩减至4mm，在保证整体结构抗扭、抗弯强度满足1.5倍额定载荷冲击要求的前提下，尽可能降低构件自身重量，适配车辆轻量化的设计需求。从结构受力的角度分析，车辆在紧急制动时，前桥架需要承受前部载荷前移带来的纵向冲击力，

　　此时两侧的纵向加强肋会将制动力均匀传递到桥架的主体结构上，避免局部应力集中导致的结构开裂；在车辆经过颠簸路面单侧车轮受冲击时，桥架的弧形过渡段会产生微小的弹性形变，吸收部分冲击能量，减少传递到车身的振动，提升驾乘的平顺性。安装对接环节，该桥架与车架纵梁的连接采用四点定位的方式，四个安装孔分别对应车架纵梁上的预装定位销，安装时需要先将定位销完全导入孔位后，再按照对角顺序拧紧固定螺栓，螺栓的预紧扭矩需要符合整车装配的工艺要求，避免出现预紧力不均导致的桥架受力变形。日常运维过程中，需要重点检查各铰接耳板的销轴磨损情况、桥架主体焊缝位置是否存在裂纹，尤其是长期在重载、颠簸路况下运行的车辆，每间隔一定运营里程需要对桥架的安装紧固状态做复检，

　　避免连接松动带来的行驶安全隐患。建模过程中，所有的安装孔位、铰接位置都严格按照实际装车的尺寸公差做参数化设置，每一处的倒角、圆角都对应实际加工的工艺要求，比如铰接孔位置的倒角是为了压装衬套时的导向，棱边的圆角则是为了去除加工毛刺、避免应力集中，完全匹配实际生产加工的工艺需求，能够直接用于结构受力仿真、装配干涉检查以及后续的加工工艺编制工作。
