低空飞行器起落架后轮结构设计

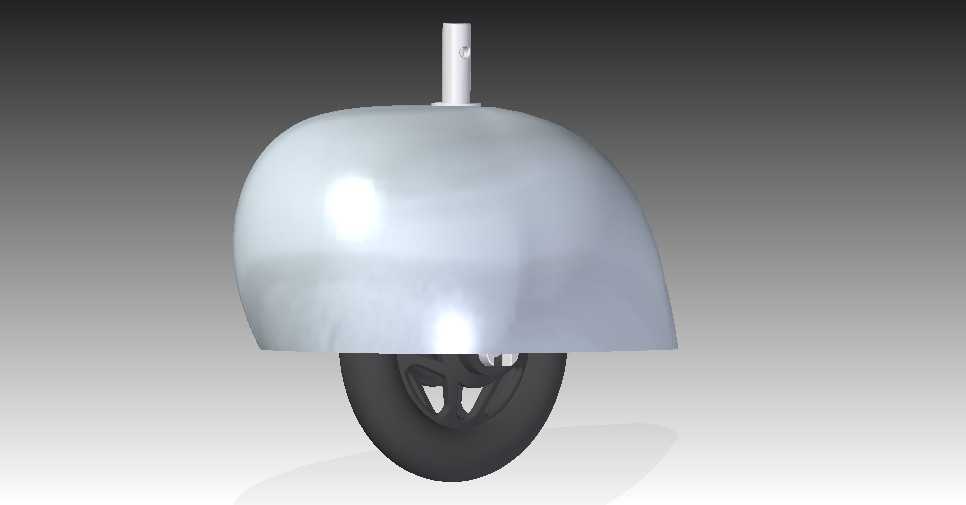

　　在低空通航飞行器、小型载人飞行器及垂直起降飞行器的起落系统设计中，后轮作为尾部支撑与地面滑跑的核心承载部件，其结构合理性直接决定地面滑行稳定性、起降冲击耐受能力与整机地面操控表现。该款后轮结构采用整流罩与轮组一体化的设计思路，上部设置圆柱形安装接杆，可直接与飞行器尾部起落架支腿实现插接式装配，安装接杆上预留的径向定位孔可配合锁紧销完成周向与轴向固定，避免滑跑过程中轮组出现偏转或窜动，安装边界适配直径20-30mm的标准起落架支腿管材，无需额外加工转接结构即可完成装配，大幅缩短起落架系统的装配调试周期。

　　轮组上方的流线型整流罩采用半包覆式设计，曲面弧度经过气动优化，在飞行器飞行过程中可有效降低尾部紊流产生的气动阻力，同时整流罩下缘与轮胎上表面保留15mm的安全间隙，避免轮胎在承受最大冲击载荷发生形变时与罩体发生剐蹭，整流罩内壁设置有三条径向加强筋，在控制整体重量的前提下提升罩体抗冲击能力，可承受起降过程中地面飞溅碎石的撞击，不会出现罩体开裂或变形问题。轮胎采用实心橡胶结构设计，适配小型飞行器120-150kg的尾部承载需求，轮辐采用三辐式镂空结构，在保证轮辐结构强度的同时降低轮组转动惯量，提升地面滑跑过程中的转向响应速度，轮组内部集成双列深沟球轴承，可适配直径12mm的轮轴，轴承两侧设置有防尘密封圈，可阻挡地面扬尘与雨水进入轴承滚道，延长轮组维护周期，适应野外临时起降点的复杂场地环境。

　　在实际应用场景中，该后轮结构主要适配最大起飞重量500kg级别的轻型飞行器、飞行汽车及自转旋翼机，在地面滑跑阶段可承担整机25%-30%的竖向载荷，在三点式起降过程中，后轮可配合前轮完成地面转向操作，侧风降落时后轮的接地宽度可提供足够的侧向抓地力，避免飞行器出现侧滑偏移。设计过程中针对不同起降场景做了适配优化，在硬质铺装跑道起降时，实心轮胎的硬度可保证滑跑过程的滚动阻力处于较低水平，在草地、土质临时起降点作业时，轮胎的弧形接触面可降低接地比压，避免轮组陷入松软地面影响起降安全。

　　结构设计阶段充分考虑了维护便捷性，轮组与安装接杆之间采用快拆结构设计，松开锁紧销即可将整个后轮组件从起落架支腿上拆下，轮胎与轮毂之间采用过盈配合加卡簧固定的方式，更换轮胎时无需专用工具即可完成拆卸操作，整流罩采用工程塑料一体注塑成型，表面无突出棱角，可降低维护过程中人员磕碰受伤的风险。安装接杆的长度设置为80mm，插入支腿内部的深度不小于50mm，可承受起降过程中最大3g的竖向冲击载荷，接杆与支腿的配合间隙控制在0.1-0.2mm之间，既保证装配顺畅，又避免间隙过大导致起降过程中出现结构异响。

　　针对飞行汽车这类兼具地面行驶与空中飞行功能的载具，该后轮结构的整流罩外形可与机身尾部曲面实现顺滑衔接，不会在尾部形成突兀的突出结构破坏整机气动布局，轮组的转动阻力系数控制在0.015以内，地面长距离行驶时不会产生过大的滚动阻力损耗，轴承的额定动载荷满足1000小时地面行驶的寿命要求，无需频繁更换轴承部件。在垂直起降飞行器的应用场景中，该后轮结构可在飞行器垂直降落时提供稳定的尾部支撑，整流罩的曲面结构可引导发动机下洗气流向两侧流动，避免气流在轮组位置形成乱流影响降落姿态稳定性。
