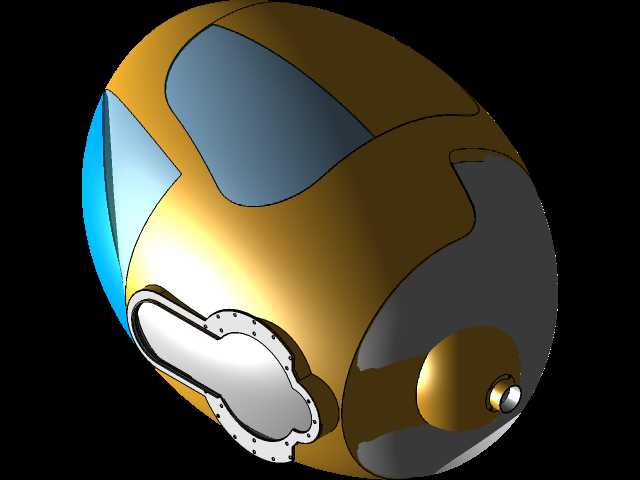

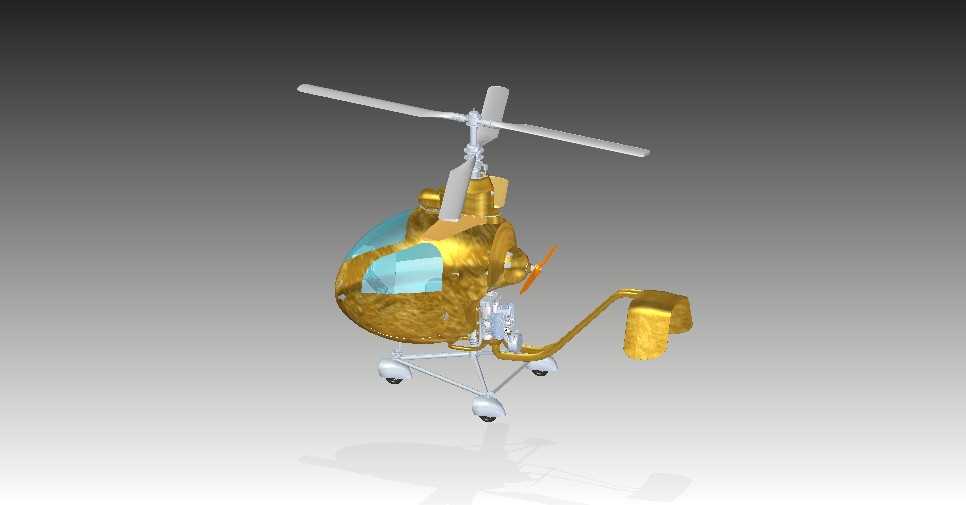

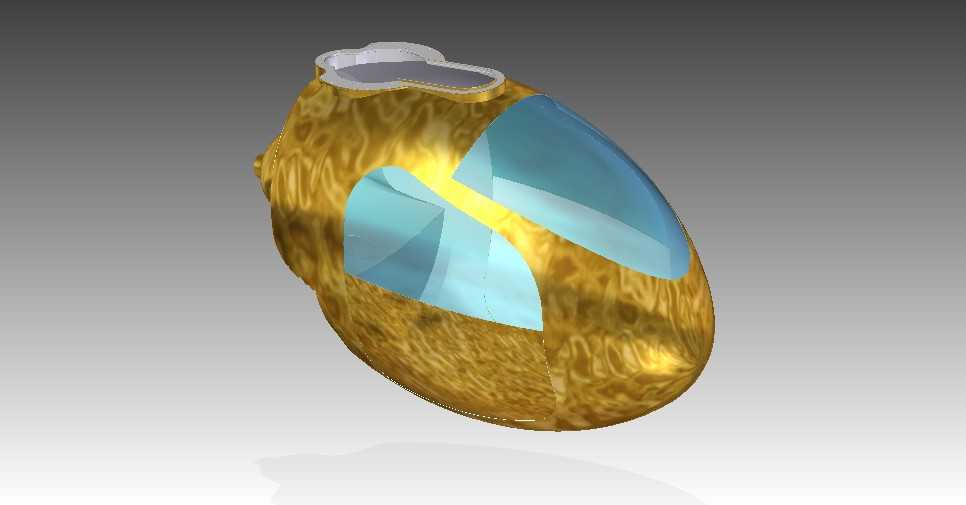

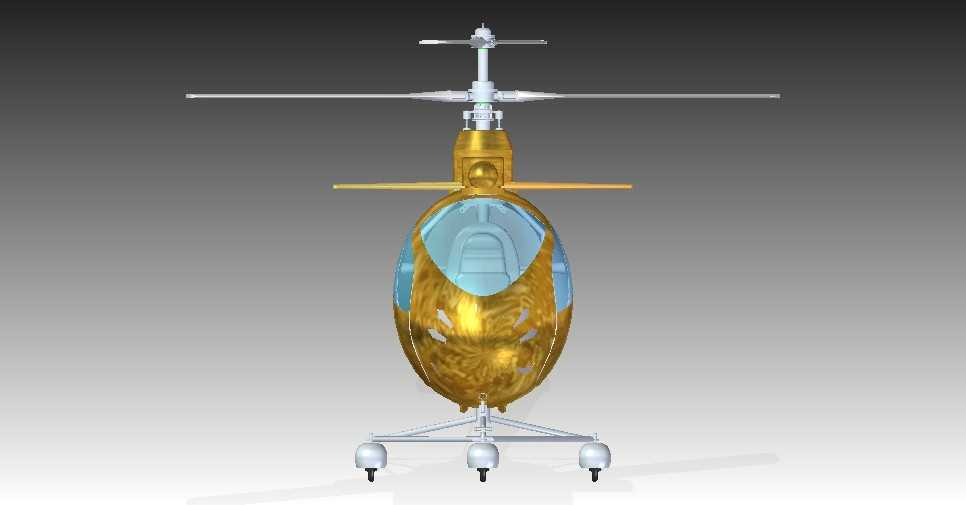

该座舱结构针对小型低空载人飞行器的使用需求设计,采用共轴双旋翼的总体布局适配方案,整体结构围绕低空观光、短途通勤类低空飞行器的应用场景搭建,可满足1-2人驾乘的空间需求。从结构布局来看,舱体采用蛋形流线型外壳设计,曲面过渡连续顺滑,可在低空低速飞行状态下有效降低空气阻力,外壳曲面的曲率经过多轮气动校核,避免飞行过程中出现局部气流分离导致的姿态扰动。舱体前部设置整体式透明风挡区域,可给驾乘人员提供接近180度的前向及侧向视野,适配低空飞行时的地面观测、障碍物规避需求,风挡与舱体外壳的连接区域设计有内嵌式安装止口,可保证连接位置的结构强度与气动密封性。

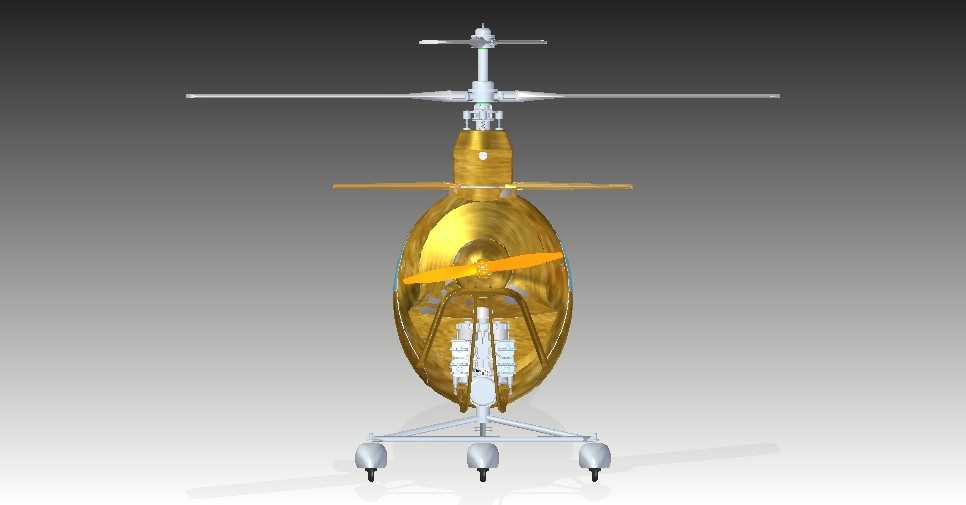

旋翼系统安装基座位于舱体顶部中心位置,共轴双旋翼的传动轴贯穿基座中心,上下旋翼的安装位预留了足够的旋转间隙,避免上下旋翼在周期变距过程中出现运动干涉,基座与舱体主承力框架采用一体化连接设计,可将旋翼转动产生的升力、振动载荷均匀传递到整个舱体结构,避免局部应力集中导致的结构疲劳。顶部基座同时集成了旋翼操纵机构的安装空间,周期变距、总距操纵的连杆走线均通过基座内部的预留通道布置,减少外露结构带来的气动阻力与外物损伤风险。

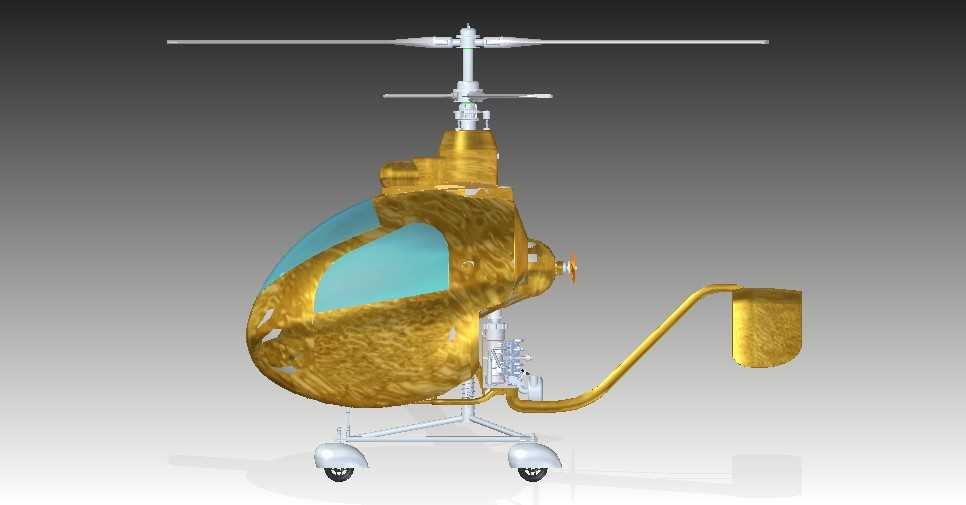

舱体内部的驾乘空间采用人体工程学适配设计,座椅安装位的倾斜角度、腿部活动空间均按照成年人体尺寸参数预留,操纵杆、仪表台的安装位置处于驾乘人员的最优操作可达范围内,无需大幅度改变坐姿即可完成全部飞行操纵动作。舱体底部设置滑橇式起落架安装接口,起落架支腿采用三角形桁架式支撑结构,三个着陆支脚均匀分布在舱体底部投影范围内,着陆时可将冲击载荷分散传递到舱体底部的承力梁上,支脚底部设置缓冲阻尼结构,可吸收硬着陆时的冲击能量,避免冲击载荷直接传递到驾乘人员与舱内设备上。
从安装边界来看,舱体最大宽度控制在1.2米范围内,总高度(含顶部旋翼基座、不含旋翼展开状态)为1.8米,起落架展开后的总长度为1.6米,整体外廓尺寸紧凑,可适配小型停机位、家用车库等停放场景,不需要额外的大尺寸停放空间。旋翼展开后的单根旋翼长度为1.4米,上下旋翼的垂直间距为0.35米,该间距经过运动仿真校核,即使在最大操纵量的状态下,上下旋翼的运动轨迹也不会出现重叠干涉,同时可保证共轴双旋翼的气动效率处于最优区间。
舱体外壳的壁厚按照轻量化结构设计要求设置,承力区域采用局部加厚的结构设计,非承力区域在保证结构刚度的前提下做了减重处理,整体结构重量控制在较低水平,可有效提升飞行器的有效载荷与续航能力。舱体侧面预留了设备安装接口,可根据实际使用需求加装航电设备、照明装置、任务载荷等拓展部件,接口位置均做了结构加强处理,避免加装设备后出现局部结构强度不足的问题。起落架与舱体的连接位置设计有快拆结构,可在运输、存放过程中快速拆卸起落架,进一步缩小整体收纳尺寸,转场运输时可适配普通小型货车的装载空间,不需要大型运输设备即可完成转场。
在结构细节设计上,舱体各部件的连接位置均设置了定位止口,装配过程中可快速实现精准对位,降低装配难度与装配误差,所有承力连接点的紧固件规格均按照载荷计算结果选型,可承受飞行过程中的最大过载与着陆冲击载荷。旋翼传动轴的安装位置设置了轴承安装座,可保证传动轴的转动同轴度,减少旋翼转动过程中的振动传递,提升飞行过程中的平稳性。
