汽车维修用手动螺旋顶升工具结构设计

　　在汽车售后维保、小型设备检修的作业场景里，这类手动螺旋顶升工具是一线作业人员接触频率极高的辅助工装，和液压类顶升设备不同，纯机械螺旋传动的结构不存在密封件老化泄压的风险，哪怕在潮湿、多粉尘的露天维修场地长期存放，也不会出现负载自降的安全隐患，尤其适合路边快修、户外应急救援这类没有稳定气源、电源的作业环境。从实际作业的使用逻辑来看，这套结构的核心功能是通过人力驱动摇杆，将旋转扭矩转化为丝杆的轴向直线推力，实现顶部托座的垂直升降，作业时托座直接抵住车辆底盘指定的承重筋位，底座则平稳贴合硬化地面，整个顶升过程的行程控制精度远高于液压类工具，作业人员可以根据维修需求精准调整顶升高度，不需要反复微调泄压阀来匹配作业高度。

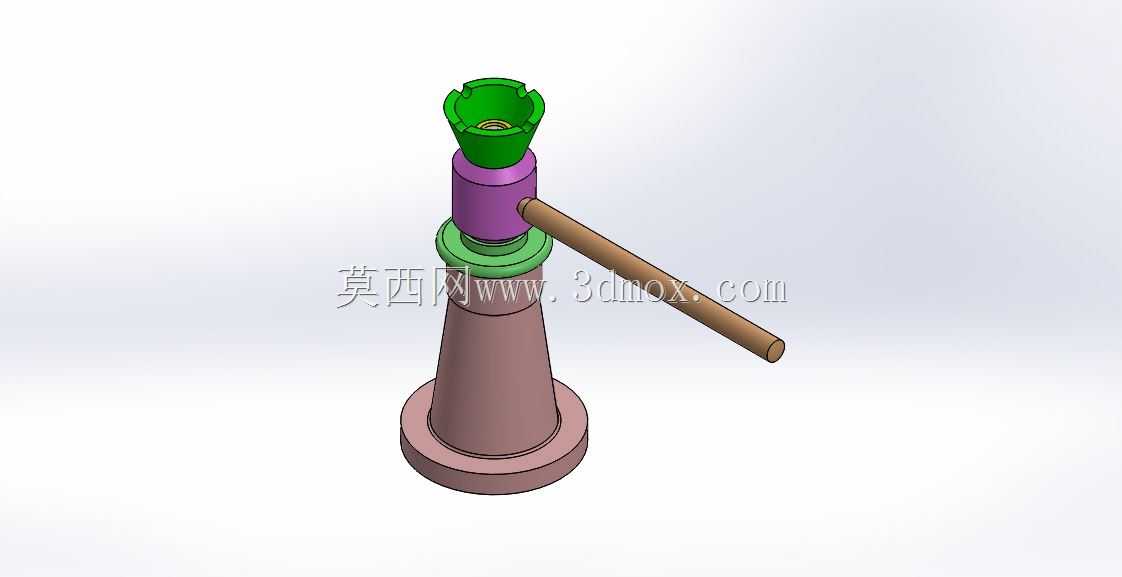

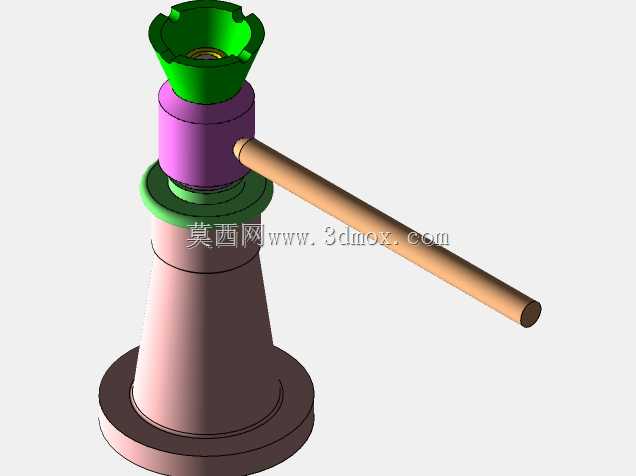

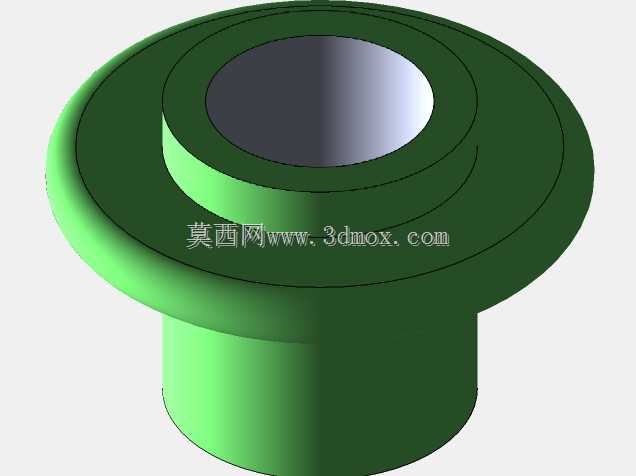

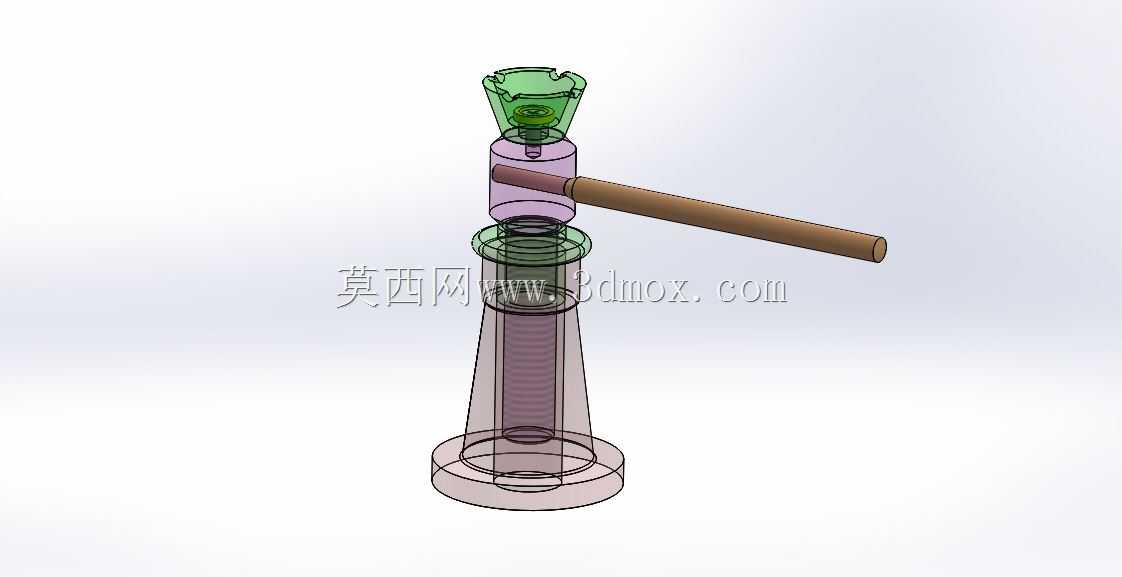

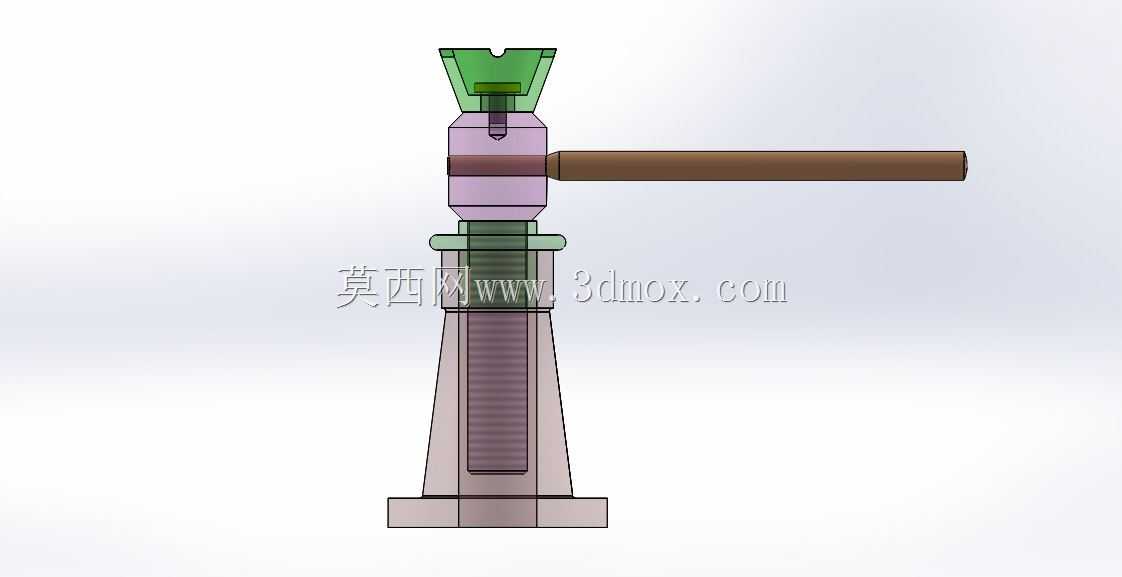

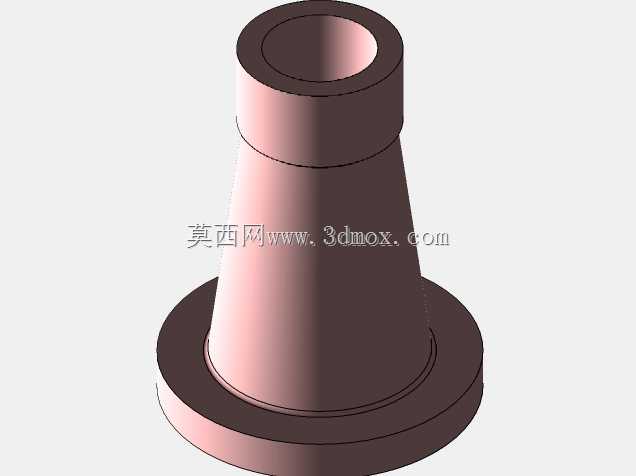

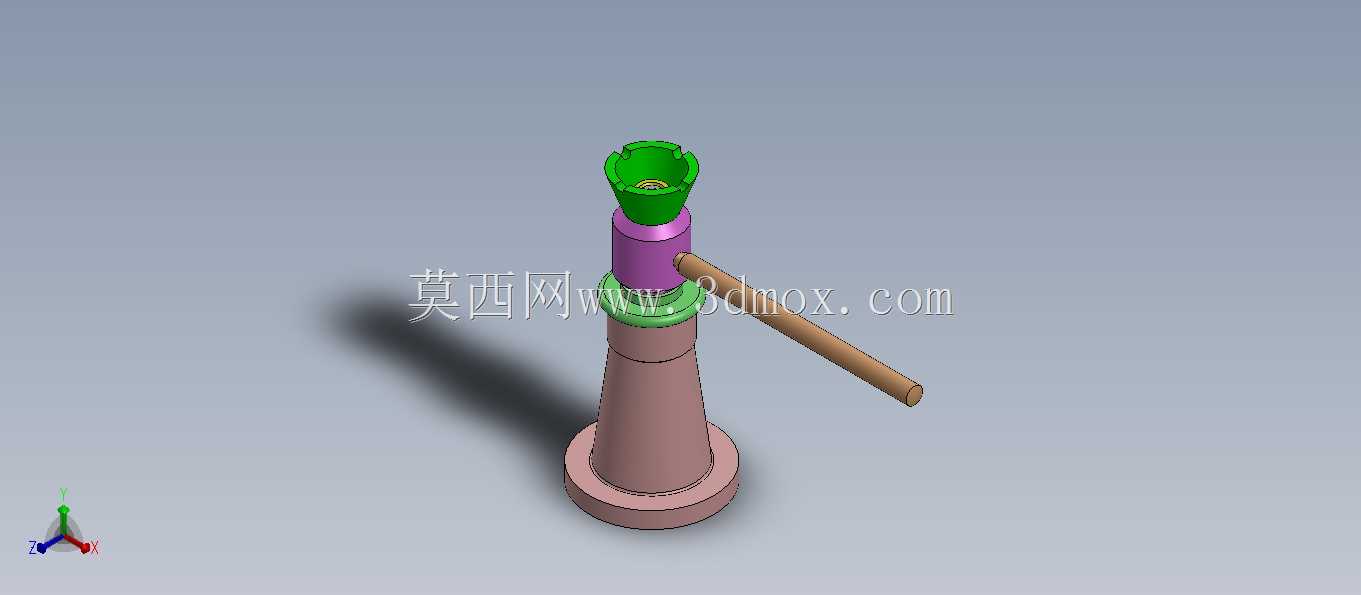

　　从结构设计的思路上拆解，整套机构采用同轴嵌套的阶梯式立柱结构，最外侧的锥形底座套筒承担主要的抗弯负载，上窄下宽的锥度设计一方面降低了整体结构的重心，提升带载状态下的抗倾覆能力，另一方面也给内部的传动螺母预留了足够的安装固定空间，避免传动部位受外力磕碰损坏。内部的升降丝杆采用梯形螺纹传动，这种螺纹的自锁特性是整个结构安全性能的核心，当顶升到位后，哪怕撤去摇杆上的人力，螺纹副的摩擦力也能牢牢锁死当前高度，不会因为车辆的静负载出现丝杆回转下滑的问题，不需要额外加装机械锁止销就能满足维修作业的安全要求。侧面穿装的摇杆采用长力臂设计，作业时人员只需要施加很小的水平推力就能获得足够的顶升扭矩，摇杆和丝杆顶部的驱动部位采用通孔穿装的配合方式，

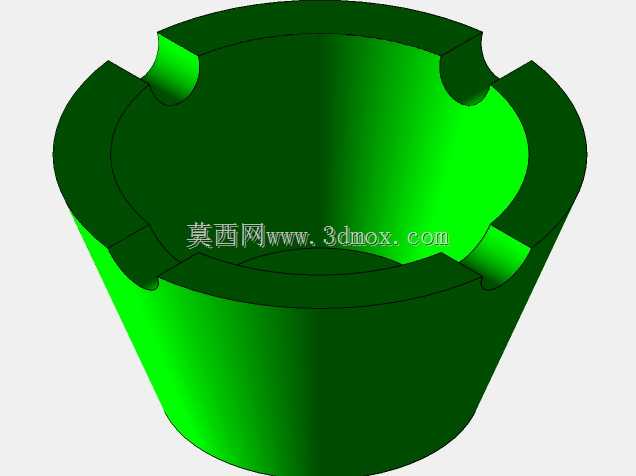

　　不需要额外的紧固件连接，现场作业时随手找一根适配直径的钢棒就能替代摇杆应急使用，降低了工具丢失配件后的失效概率。顶部的托座做了内凹的弧形接触面设计，刚好能贴合汽车底盘的圆形承重边梁，避免顶升过程中托座打滑偏移，托座和丝杆顶端采用转动配合，顶升过程中托座可以随接触面的角度轻微偏转，保证受力面始终和底盘承重面完全贴合，不会出现点接触压坏底盘钣金的问题。从安装边界和外形尺寸的适配性来看，这套结构的收拢高度完全适配家用轿车、小型SUV的底盘离地间隙，不需要额外挖设地坑或者垫高底座，就能直接伸入车辆底盘的顶升点位下方，完全伸出后的最大行程可以满足车辆轮胎拆卸、底盘部件更换的常规作业高度需求，底座的接地面积经过核算，在普通水泥地面上作业时，

　　单位面积的接地压力不会造成地面凹陷，不需要额外铺垫木板分散压力。整套结构没有复杂的液压管路、密封元件，所有部件都采用常规金属切削工艺就能加工完成，后期维护只需要定期在螺纹副表面涂抹润滑脂，就能保证传动顺畅，日常存放时也不需要考虑防冻、防漏的特殊要求，非常适合流动维修班组随车配备。在实际建模过程中，各部件的配合公差都按照普通机加工的精度等级设定，传动螺纹的配合间隙控制在合理范围，既不会因为间隙过大出现顶升晃动，也不会因为间隙过小导致传动卡涩，摇杆和驱动孔的配合采用间隙配合，方便作业时快速插拔调整摇杆角度，在空间受限的作业位置，也能小角度反复扳动摇杆完成顶升作业，不需要360度转动摇杆，进一步提升了狭窄空间下的作业适配性。
