带锁扣密封防护收纳箱体结构设计

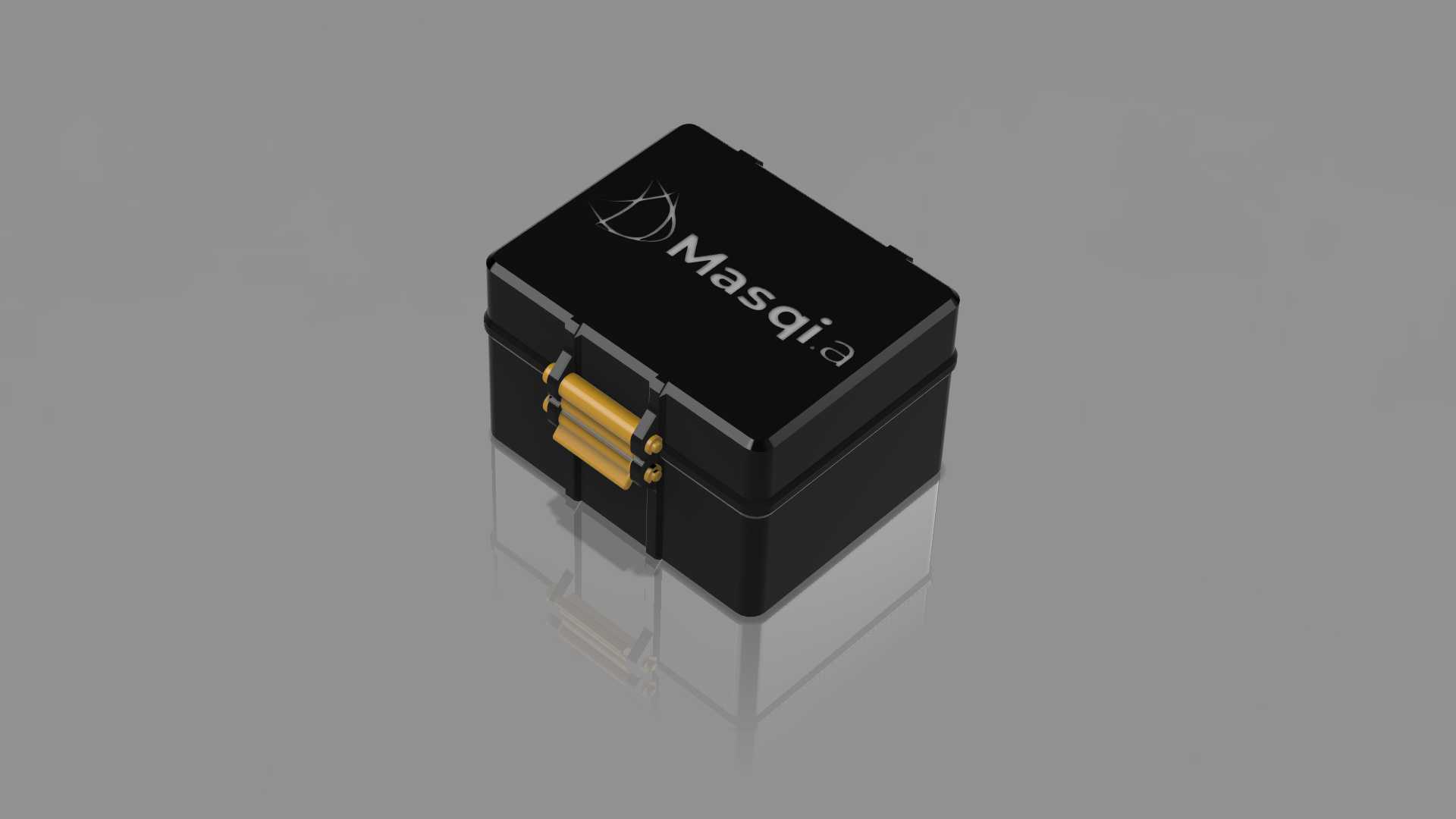

　　这款带锁扣的硬质防护收纳箱体，在工业现场的零散工装收纳、户外检测设备便携防护、精密电子模块转运场景中有着极高的适配性，区别于普通民用收纳盒，其结构设计完全围绕工业场景的磕碰、粉尘侵入、意外开盖等常见问题做针对性优化。从外形尺寸来看，该箱体长宽高边界为150mm、120mm、100mm，属于手持便携级别的小型防护容器，安装放置时仅需预留不小于160mm×130mm的平面空间即可，箱体底部做了微凸的支撑筋设计，放置在金属工作台、设备机架表面时不会因为接触面残留的切削液、油污出现打滑偏移，同时支撑筋将箱体底面与放置面留出1.5mm左右的间隙，避免接触面的积液长期浸泡箱体接缝处。

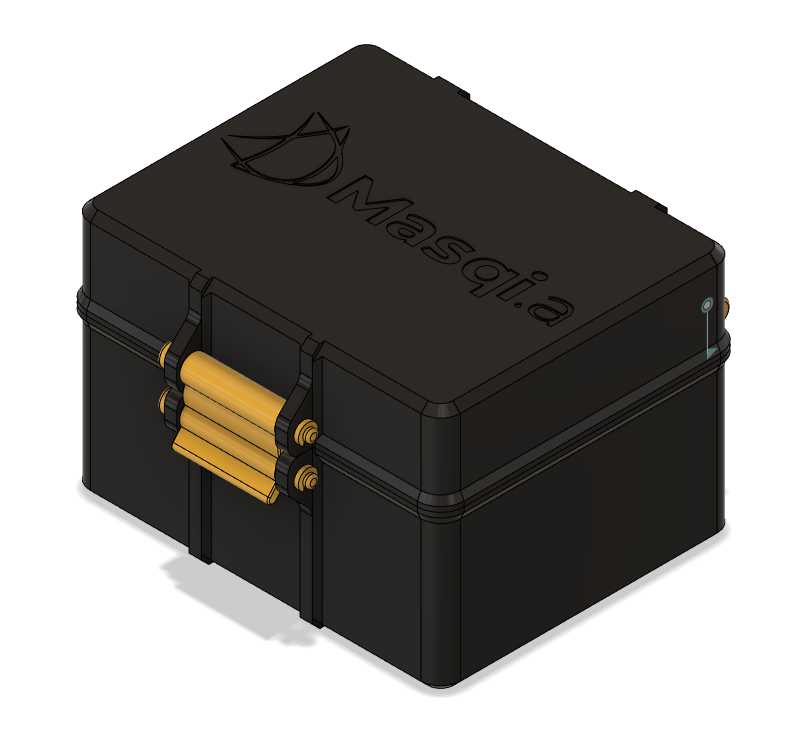

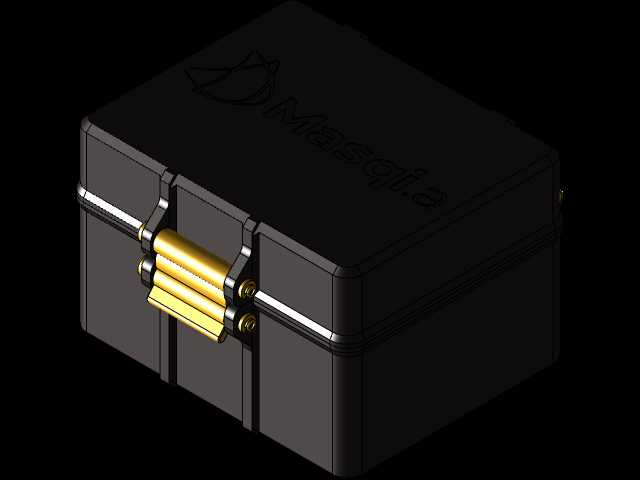

　　箱体的锁扣结构采用了外露式金属搭扣设计，搭扣基座直接嵌入箱体上盖与下壳的预设卡槽内，通过卡扣结构实现无螺丝装配，后期维护更换搭扣时无需拆解整个箱体，直接撬动卡扣即可完成替换，适配工业现场快修的使用需求。搭扣的锁合行程做了冗余设计，扣合时可以提供足够的压紧力，让上盖与下壳结合面的密封胶条产生均匀的压缩变形，阻断粉尘、飞溅切削液、零星雨水进入箱体内部，经过实际测试，该结构的防护等级可以达到IP54级别，完全满足普通机加工车间、户外电力巡检场景下的内置物品防护需求。

　　箱体上盖表面做了平整的标识区域，可以直接丝印设备编号、内置物品清单、安全警示标识，无需额外粘贴铭牌，避免工业场景下铭牌被油污腐蚀、被剐蹭脱落的问题。箱体的边角位置全部做了R5的圆角过渡，一方面是注塑成型时可以减少应力集中，提升壳体的抗冲击强度，在1米高度自由跌落至水泥地面时，边角位置不会出现开裂破损；另一方面圆角设计可以避免操作人员手持转运时被锐边划伤，符合工业设备的人机安全设计要求。

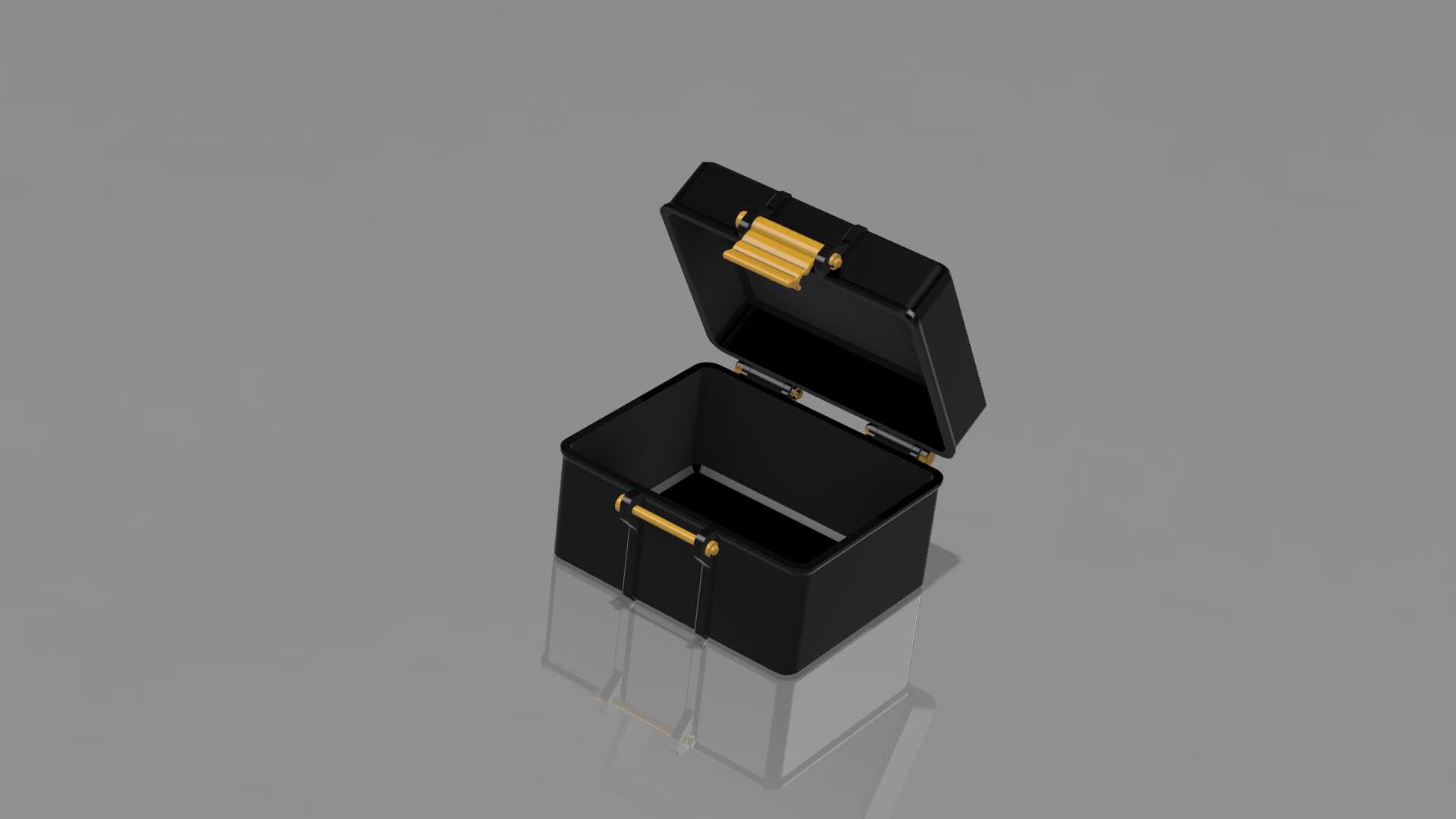

　　从内部结构来看，箱体下壳的内壁做了均匀分布的竖向加强筋，筋条厚度1.2mm，高度8mm，既可以提升壳体的侧向抗挤压能力，在箱体受到侧向100N的冲击力时不会出现明显变形挤压内置物品，同时加强筋可以作为内部缓冲泡棉的定位卡槽，用户可以根据内置物品的外形自行切割EVA缓冲泡棉，卡入加强筋之间即可完成固定，无需额外涂抹胶水固定缓冲层。上盖的内侧同样做了网格状的加强筋结构，避免上盖受到垂直压力时出现凹陷变形，同时上盖内侧预留了2mm的深度空间，可以放置纸质说明文件、干燥剂小包等薄型物品，不会因为合盖挤压到箱内的主体收纳物。

　　在实际选型应用中，这类小型防护箱常被用来收纳小型检测仪器、专用工装接头、备用电子模块、精密量具等物品，相比软质收纳包，硬质壳体可以提供可靠的刚性防护，避免内置物品被重物挤压损坏；相比大型工业周转箱，150×120×100mm的尺寸可以直接放入工具包、设备侧袋中，单人手持携带无负担。锁扣的开合操作无需额外工具，单指即可完成搭扣的解锁与锁合，操作人员佩戴劳保手套时也可以顺畅操作，不会出现普通卡扣戴手套时难以抠开的问题。

　　设计过程中针对箱体的开合寿命做了结构优化，搭扣与箱体的接触位置做了局部加厚处理，反复开合1000次以上不会出现卡扣断裂、塑料基座磨损松旷的问题；箱体合盖的定位止口做了15度的导向斜角，合盖时无需刻意对齐，只要将上盖大致放在下壳上方，依靠自重即可顺着导向斜面滑入正确位置，扣紧锁扣后不会出现上下壳错位、密封胶条压偏的问题。箱体的壁厚设计采用了渐变式结构，受力较大的锁扣安装位、边角位置壁厚为2.5mm，平面区域壁厚为2mm，在保证整体结构强度的前提下尽可能控制壳体自重，空箱重量控制在150g以内，长时间手持携带不会产生明显的负重感。
