嵌入式PCB安装固定矩形塑料托架

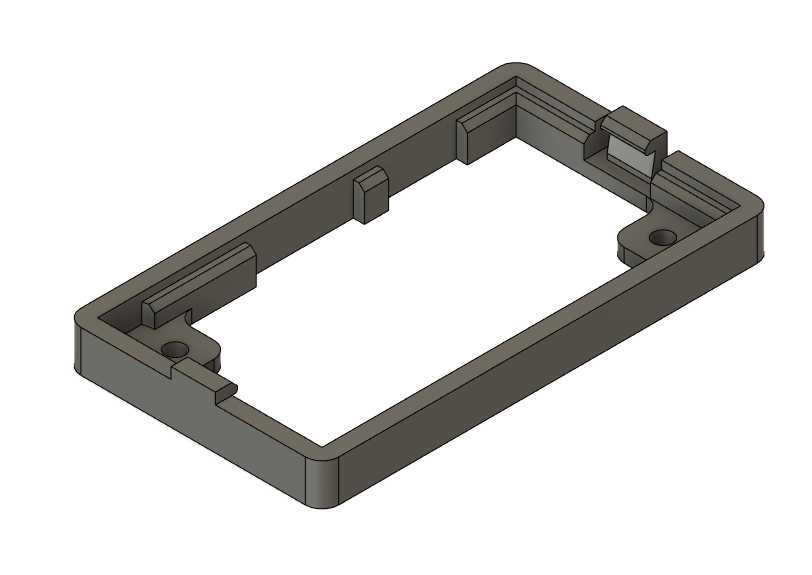

　　在工业控制板卡、小型智能硬件、嵌入式终端设备的组装环节里，PCB板的可靠固定一直是结构设计中容易被忽略却直接影响整机可靠性的细节，这款矩形安装托架就是针对小尺寸矩形PCB的嵌入式安装场景设计的专用固定结构。日常做设备结构设计时，很多时候PCB不需要额外打螺丝固定，尤其是厚度较薄、板上元件布局紧凑的小型控制板，螺丝孔位会挤占板上走线和元件贴装空间，还容易在打螺丝时产生应力导致板件变形、焊盘脱落，这类卡扣式托架就能很好解决这个问题。从结构上看，托架整体为带圆角的矩形框体，框体内侧沿周向设置了多层阶梯限位筋，这些筋条的高度差刚好匹配对应PCB的板厚，装配时PCB顺着导向斜角推入框内，到位后上下侧的限位筋会托住PCB的上下板面，

　　限制Z向的窜动，不需要额外点胶或者打螺丝就能完成板件的预固定。框体四个转角位置做了加厚处理，其中两个对角位置设置了带沉台的安装孔，这两个孔位是用来将整个托架固定到设备壳体或者内部安装立柱上的，沉台设计可以让安装螺丝的头部完全埋入托架本体，不会突出表面刮蹭到PCB板底的焊点或者走线。另外两个对角位置则设计了弹性卡扣结构，卡扣的根部做了减薄处理形成弹性形变区，推入PCB时卡扣会被PCB边缘向外撑开，待PCB完全到位后卡扣回弹，卡入PCB边缘预留的缺口位置，限制PCB在框内的X、Y向位移，同时防止设备在运输或者受振动时PCB从托架内脱出。做这类托架设计的时候，首先要确认适配PCB的实际外形公差，

　　通常框体的内框尺寸要比PCB的公称外形尺寸大0.1-0.2mm，给PCB的生产公差和热胀冷缩留出余量，避免温度变化时PCB膨胀被框体挤裂。内侧限位筋的宽度通常设置在1.5-2mm，太窄的话筋条容易在装配时断裂，太宽则会挤占PCB的有效布板空间，筋条的表面要做脱模斜度，方便注塑生产时顺利出模。弹性卡扣的卡合量通常设置在0.5-0.8mm，卡合量太小起不到固定作用，太大则会导致装配时需要的按压力过大，甚至顶坏PCB边缘的线路。安装孔的中心距要和设备内部的安装柱位置严格对齐，孔位直径比选用的自攻螺丝公称直径大0.2mm左右，保证螺丝可以顺利拧入同时不会有过大的间隙导致托架安装后晃动。实际应用中，这类托架常被用在小型物联网终端、

　　智能家居控制模块、车载小型控制板的组装中，相比传统的螺丝固定方式，卡扣式托架的装配效率更高，不需要电动螺丝刀等工具，工人徒手就能完成PCB的装配，适合大批量流水线生产场景。同时塑料材质的托架本身有一定的阻尼特性，可以吸收设备运行时产生的微小振动，减少PCB上贴片元件受振动出现虚焊的概率。框体的侧壁厚度均匀设置在2mm左右，既保证整体结构有足够的强度，不会在装配或者受外力时出现变形，也不会因为壁厚过大导致注塑时出现缩痕、翘曲等成型缺陷。所有的棱边位置都做了R0.5的圆角处理，避免锐边在装配时划伤工人手指，也防止锐边割伤PCB表面的阻焊层。在做安装边界校核时，要注意托架外侧的整体尺寸要比设备上预留的安装槽尺寸小0.3mm左右，保证托架可以顺利嵌入安装槽内，同时托架的总高度要低于安装槽的深度，避免装配后托架突出壳体表面影响外观或者其他部件的装配。另外，框体上的卡扣位置要和PCB上的缺口位置一一对应，设计时要注意卡扣的位置要避开PCB上的高元件，防止卡扣和元件产生干涉，同时也要避开PCB上的走线区域，防止卡扣长期挤压PCB导致线路断裂。
